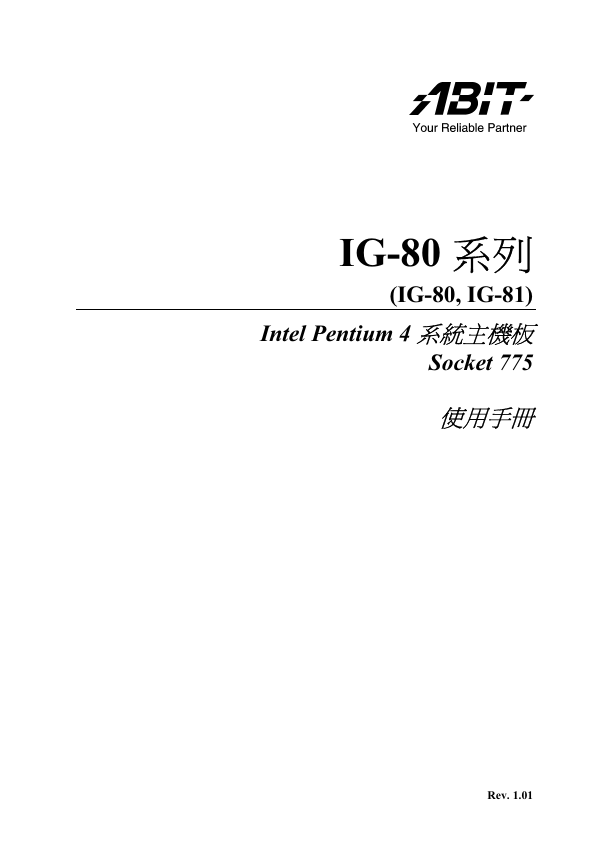

IG-80 系列 (IG-80, IG-81) Intel Pentium 4 系統主機板 Socket 775 使用手冊 Rev. 1.01

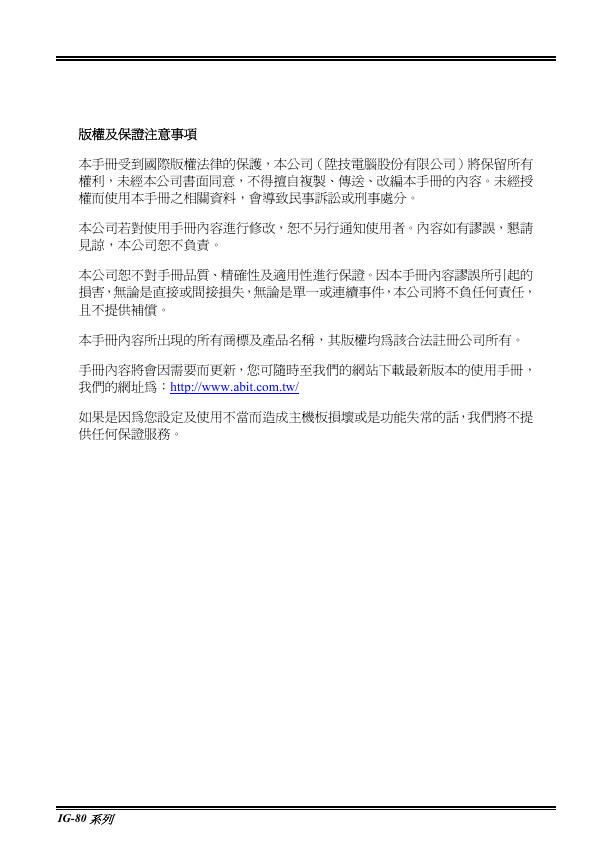

版權及保證注意事項 本手冊受到國際版權法律的保護,本公司(陞技電腦股份有限公司)將保留所有 權利,未經本公司書面同意,不得擅自複製、傳送、改編本手冊的內容。未經授 權而使用本手冊之相關資料,會導致民事訴訟或刑事處分。 本公司若對使用手冊內容進行修改,恕不另行通知使用者。內容如有謬誤,懇請 見諒,本公司恕不負責。 本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的 損害,無論是直接或間接損失,無論是單一或連續事件,本公司將不負任何責任, 且不提供補償。 本手冊內容所出現的所有商標及產品名稱,其版權均為該合法註冊公司所有。 手冊內容將會因需要而更新,您可隨時至我們的網站下載最新版本的使用手冊, 我們的網址為:http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話,我們將不提 供任何保證服務。 IG-80 系列

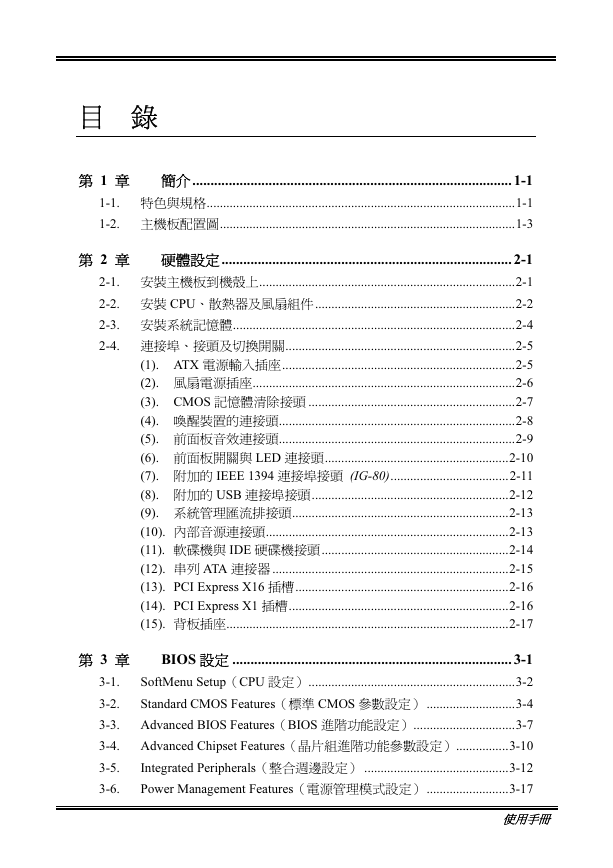

目 錄 第 1 章 簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章 硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU、散熱器及風扇組件 .............................................................2-2 安裝系統記憶體......................................................................................2-4 連接埠、接頭及切換開關......................................................................2-5 (1). ATX 電源輸入插座.......................................................................2-5 風扇電源插座................................................................................2-6 (2). (3). CMOS 記憶體清除接頭 ...............................................................2-7 喚醒裝置的連接頭........................................................................2-8 (4). 前面板音效連接頭........................................................................2-9 前面板開關與 LED 連接頭........................................................2-10 附加的 IEEE 1394 連接埠接頭 (IG-80)....................................2-11 附加的 USB 連接埠接頭............................................................2-12 系統管理匯流排接頭..................................................................2-13 內部音源連接頭..........................................................................2-13 軟碟機與 IDE 硬碟機接頭 .........................................................2-14 串列 ATA 連接器 ........................................................................2-15 (12). (13). PCI Express X16 插槽.................................................................2-16 (14). PCI Express X1 插槽...................................................................2-16 背板插座......................................................................................2-17 (15). (10). (11). (8). (7). (5). (6). (9). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. SoftMenu Setup(CPU 設定)...............................................................3-2 Standard CMOS Features(標準 CMOS 參數設定) ...........................3-4 3-2. 3-3. Advanced BIOS Features(BIOS 進階功能設定)...............................3-7 3-4. Advanced Chipset Features(晶片組進階功能參數設定)................3-10 Integrated Peripherals(整合週邊設定) ............................................3-12 Power Management Features(電源管理模式設定) .........................3-17 3-6. 3-5. 使用手冊

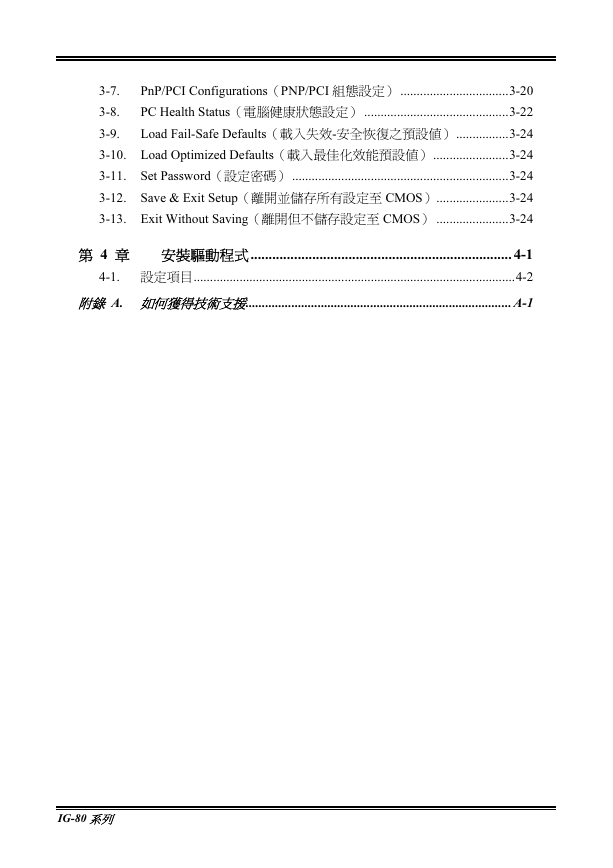

3-7. 3-8. PnP/PCI Configurations(PNP/PCI 組態設定) .................................3-20 PC Health Status(電腦健康狀態設定) ............................................3-22 Load Fail-Safe Defaults(載入失效-安全恢復之預設值) ................3-24 3-9. 3-10. Load Optimized Defaults(載入最佳化效能預設值) .......................3-24 3-11. Set Password(設定密碼) ..................................................................3-24 3-12. Save & Exit Setup(離開並儲存所有設定至 CMOS)......................3-24 3-13. Exit Without Saving(離開但不儲存設定至 CMOS) ......................3-24 第 4 章 安裝驅動程式 ........................................................................ 4-1 4-1. 設定項目..................................................................................................4-2 附錄 A. 如何獲得技術支援................................................................................. A-1 IG-80 系列

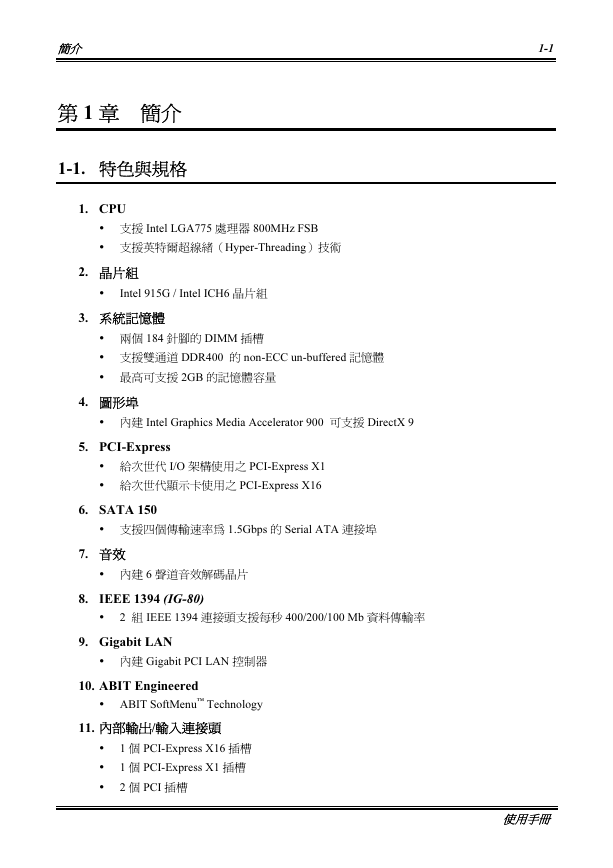

簡介 1-1 第 1 章 簡介 1-1. 特色與規格 1. CPU  支援 Intel LGA775 處理器 800MHz FSB  支援英特爾超線緒(Hyper-Threading)技術 2. 晶片組  Intel 915G / Intel ICH6 晶片組 3. 系統記憶體  兩個 184 針腳的 DIMM 插槽  支援雙通道 DDR400 的 non-ECC un-buffered 記憶體  最高可支援 2GB 的記憶體容量 4. 圖形埠  內建 Intel Graphics Media Accelerator 900 可支援 DirectX 9 5. PCI-Express  給次世代 I/O 架構使用之 PCI-Express X1  給次世代顯示卡使用之 PCI-Express X16 6. SATA 150  支援四個傳輸速率為 1.5Gbps 的 Serial ATA 連接埠 7. 音效  內建 6 聲道音效解碼晶片 8. IEEE 1394 (IG-80)  2 組 IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率 9. Gigabit LAN  內建 Gigabit PCI LAN 控制器 10. ABIT Engineered  ABIT SoftMenu™ Technology 11. 內部輸出/輸入連接頭  1 個 PCI-Express X16 插槽  1 個 PCI-Express X1 插槽  2 個 PCI 插槽 使用手冊

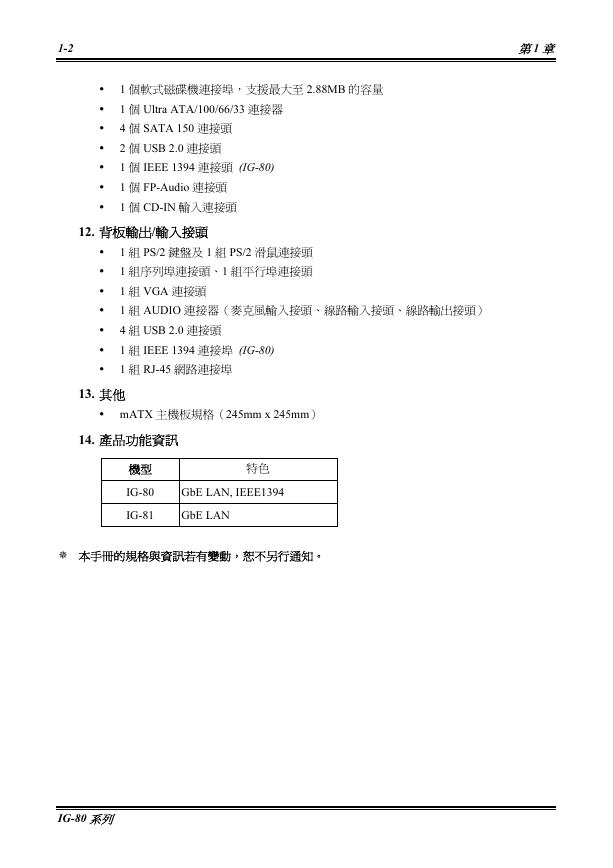

1-2 第 1 章  1 個軟式磁碟機連接埠,支援最大至 2.88MB 的容量  1 個 Ultra ATA/100/66/33 連接器  4 個 SATA 150 連接頭  2 個 USB 2.0 連接頭  1 個 IEEE 1394 連接頭 (IG-80)  1 個 FP-Audio 連接頭  1 個 CD-IN 輸入連接頭 12. 背板輸出/輸入接頭  1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭  1 組序列埠連接頭、1 組平行埠連接頭  1 組 VGA 連接頭  1 組 AUDIO 連接器(麥克風輸入接頭、線路輸入接頭、線路輸出接頭)  4 組 USB 2.0 連接頭  1 組 IEEE 1394 連接埠 (IG-80)  1 組 RJ-45 網路連接埠 13. 其他  mATX 主機板規格(245mm x 245mm) 14. 產品功能資訊 機型 特色 IG-80 GbE LAN, IEEE1394 IG-81 GbE LAN  本手冊的規格與資訊若有變動,恕不另行通知。 IG-80 系列

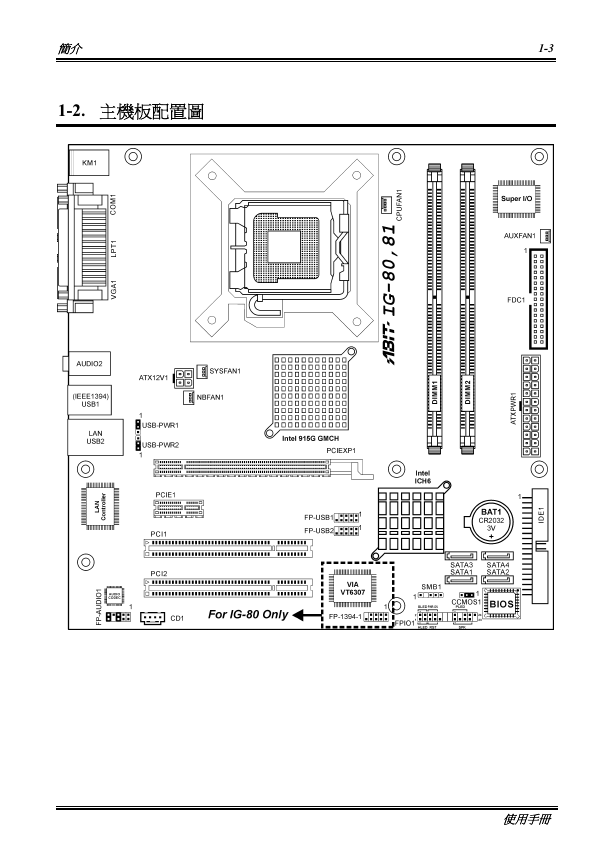

簡介 1-3 1-2. 主機板配置圖 使用手冊

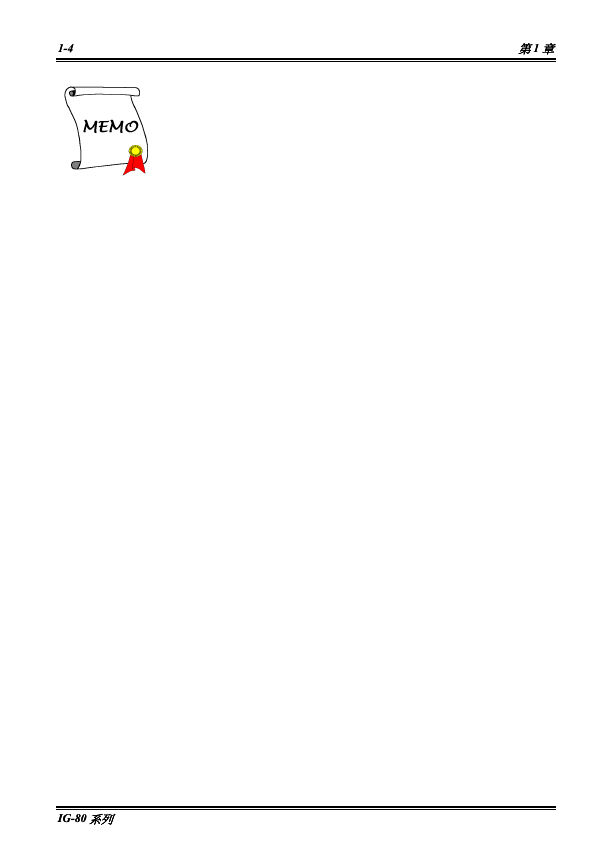

1-4 1-4 第 1 章 第 1 章 IG-80 系列 IG-80 系列
