华为畅玩6A 故障维修指导图 上电时序图.pdf
畅玩6A系列TOP维修指引 V1.0.xlsx
文档密级
返回目录

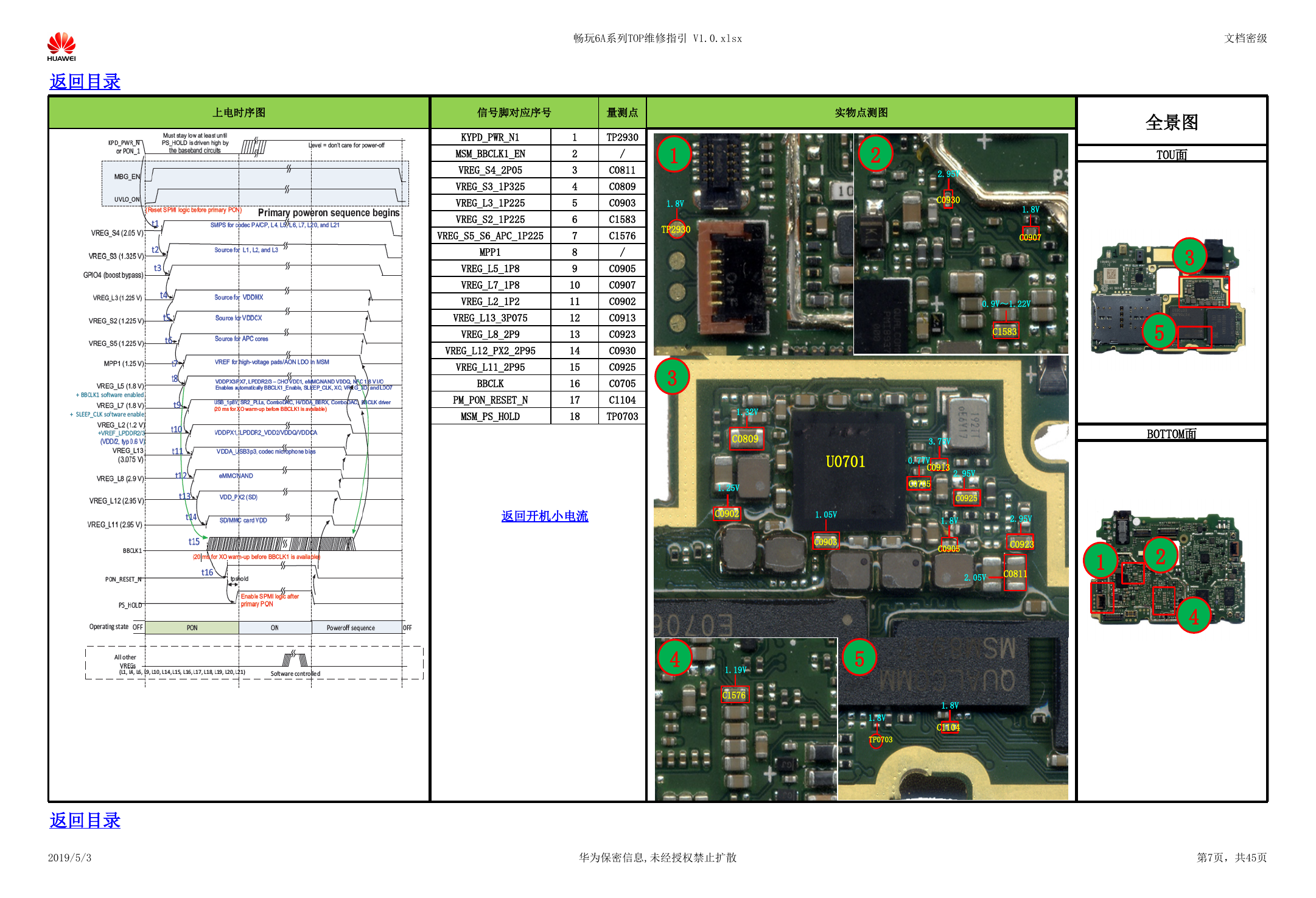

上电时序图
信号脚对应序号
KYPD_PWR_N1
MSM_BBCLK1_EN
VREG_S4_2P05
VREG_S3_1P325
VREG_L3_1P225
VREG_S2_1P225
VREG_S5_S6_APC_1P225
MPP1
VREG_L5_1P8
VREG_L7_1P8
VREG_L2_1P2
VREG_L13_3P075
VREG_L8_2P9
VREG_L12_PX2_2P95
VREG_L11_2P95
BBCLK
PM_PON_RESET_N
MSM_PS_HOLD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
返回开机小电流
量测点
TP2930
/
C0811
C0809
C0903
C1583
C1576
/
C0905
C0907
C0902
C0913
C0923
C0930
C0925
C0705
C1104
TP0703
1
1.8V
TP2930
3
实物点测图
2
2.95V
C0930
1.8V
C0907
0.9V~1.22V
C1583
1.32V
C0809
1.25V
C0902
U0701
1.05V
C0903
3.75V
0.77V
C0913
C0705
2.95V
C0925
1.8V
C0905
2.95V
C0923
2.05V
C0811
4
1.19V
C1576
5
1.8V
C1104
1.8V
TP0703
全景图
TOU面
3
5
BOTTOM面
1
2
4
返回目录
2019/5/3
华为保密信息,未经授权禁止扩散
第7页,共45页
