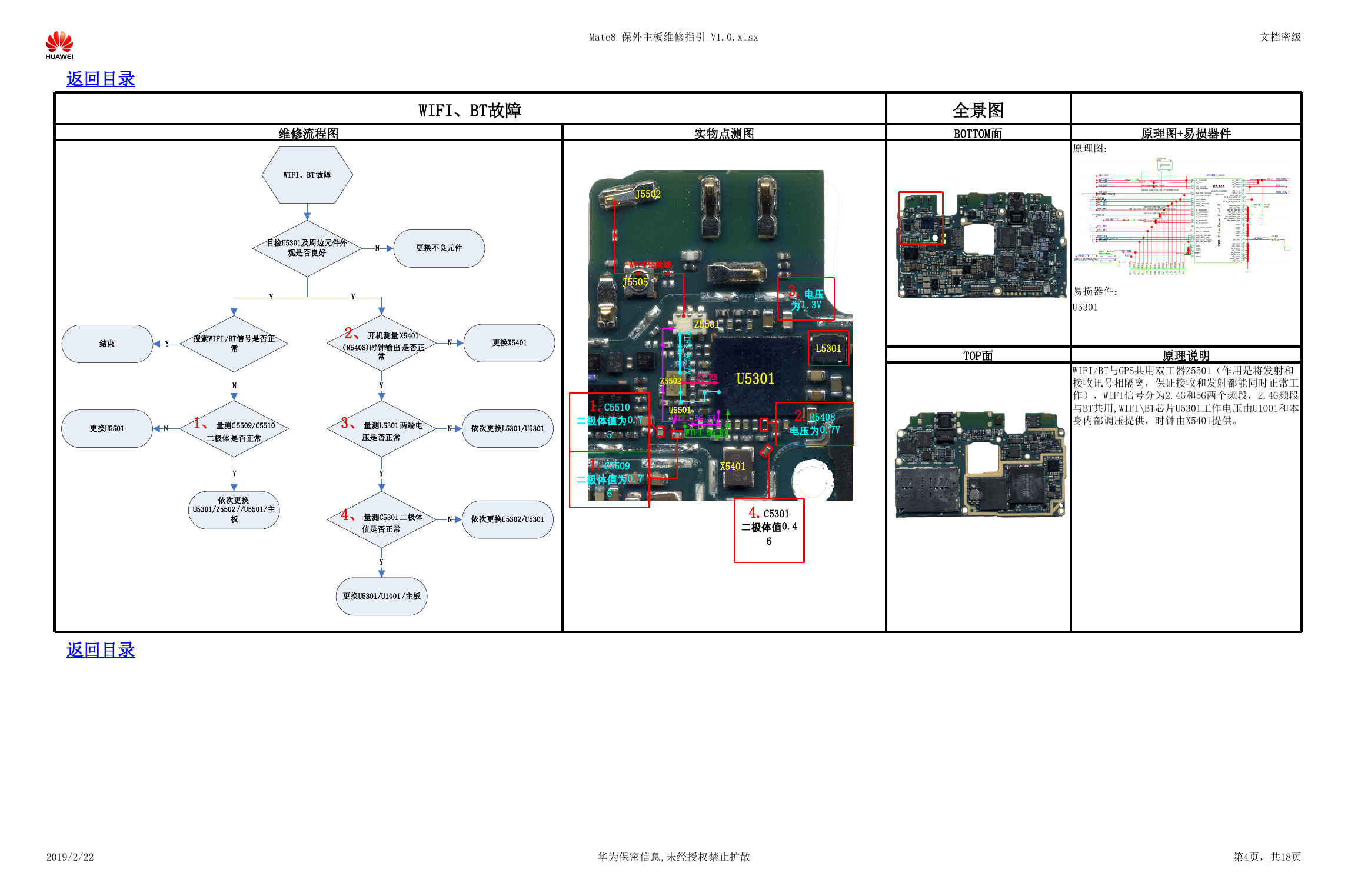

Mate8_保外主板维修指引_V1.0.xlsx 文档密级 WIFI、BT故障 维修流程图 实物点测图 全景图 BOTTOM面 原理图+易损器件 原理图： J5502 WIFI公共线 J5505 Z5501 W I F I _ 2 G _ T X 2G_RX Z5502 U5301 3.电压 为1.3V L5301 1.C5510 二极体值为0.7 5 1.C5509 二极体值为0.7 6 U5501 WIFI_5G_TX WIFI_5G_RX 2.R5408 电压为0.7V X5401 4.C5301 二极体值0.4 6 易损器件： U5301 TOP面 原理说明 WIFI/BT与GPS共用双工器Z5501（作用是将发射和 接收讯号相隔离，保证接收和发射都能同时正常工 作），WIFI信号分为2.4G和5G两个频段，2.4G频段 与BT共用,WIFI\BT芯片U5301工作电压由U1001和本 身内部调压提供，时钟由X5401提供。 返回目录 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第4页，共18页 N更换不良元件N依次更换L5301/U5301YWIFI、BT故障目检U5301及周边元件外观是否良好3、量测L5301两端电压是否正常依次更换U5301/Z5502//U5501/主板YY搜索WIFI/BT信号是否正常结束YN1、量测C5509/C5510二极体是否正常NY2、开机测量X5401（R5408)时钟输出是否正常更换X5401YN4、量测C5301二极体值是否正常依次更换U5302/U5301N更换U5301/U1001/主板Y更换U5501
