    1.1工程设计说明
    1.2机房精装修设计
    1.3配电系统设计
    1.4空调工程设计
    1.5机房监控系统
    1.6机房防雷接地方案
    1.7设备材料清单
    标准机房建设方案 http://www.database8.com

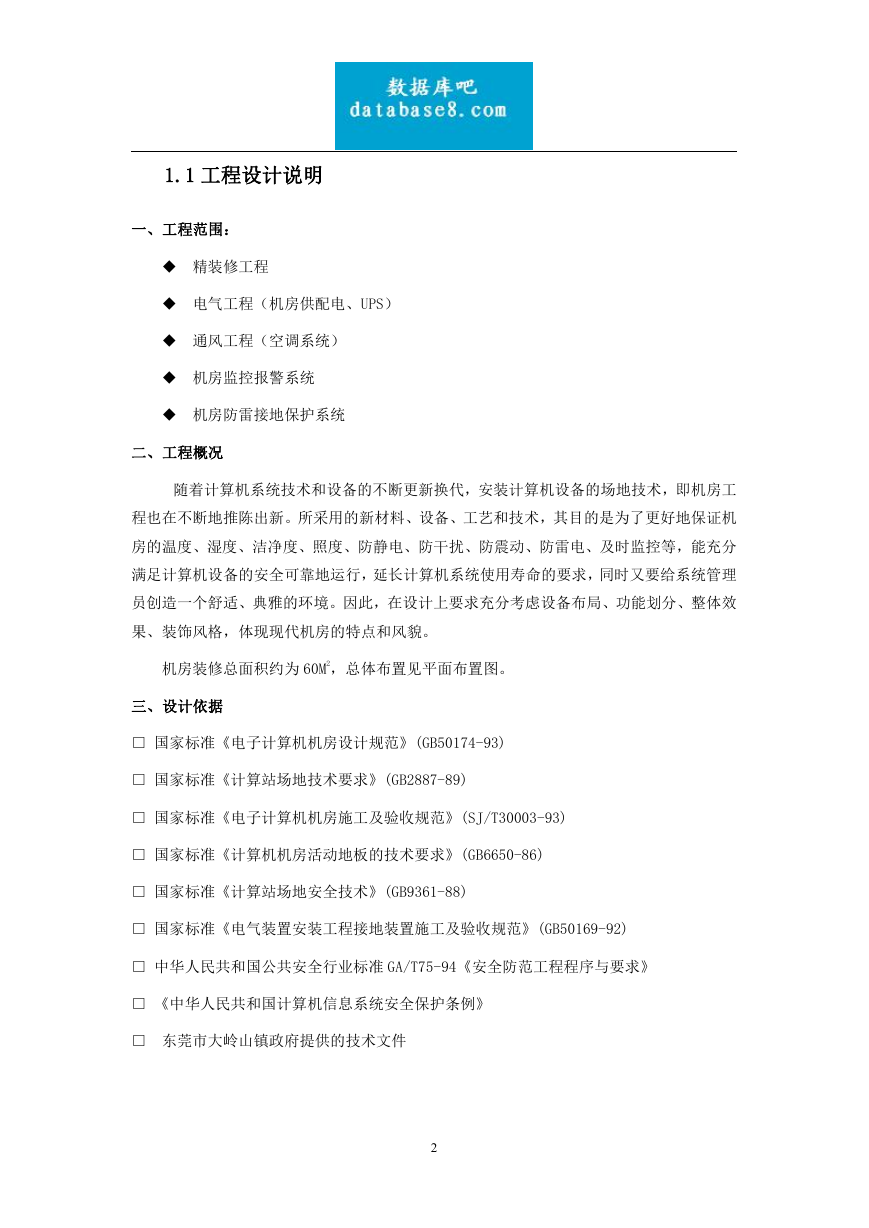

    1.1 工程设计说明 一、工程范围：  精装修工程  电气工程（机房供配电、UPS）  通风工程（空调系统）  机房监控报警系统  机房防雷接地保护系统 二、工程概况 随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工 程也在不断地推陈出新。所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机 房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分 满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理 员创造一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划分、整体效 果、装饰风格，体现现代机房的特点和风貌。 机房装修总面积约为 60M2，总体布置见平面布置图。 三、设计依据 □ 国家标准《电子计算机机房设计规范》(GB50174-93) □ 国家标准《计算站场地技术要求》(GB2887-89) □ 国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93) □ 国家标准《计算机机房活动地板的技术要求》(GB6650-86) □ 国家标准《计算站场地安全技术》(GB9361-88) □ 国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92) □ 中华人民共和国公共安全行业标准 GA/T75-94《安全防范工程程序与要求》 □ 《中华人民共和国计算机信息系统安全保护条例》 □ 东莞市大岭山镇政府提供的技术文件 2

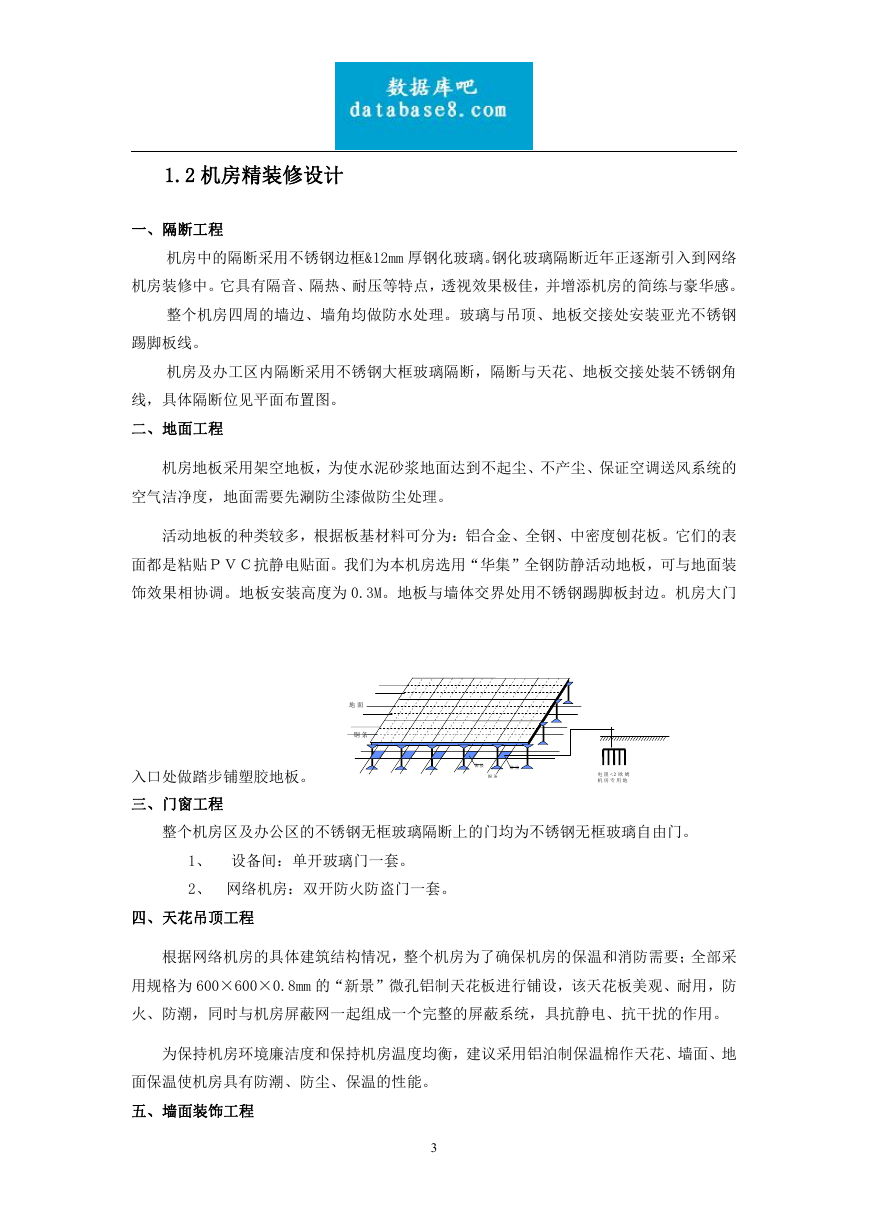

    1.2 机房精装修设计 一、隔断工程 机房中的隔断采用不锈钢边框&12mm 厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到网络 机房装修中。它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感。 整个机房四周的墙边、墙角均做防水处理。玻璃与吊顶、地板交接处安装亚光不锈钢 踢脚板线。 机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角 线，具体隔断位见平面布置图。 二、地面工程 机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的 空气洁净度，地面需要先涮防尘漆做防尘处理。 活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。它们的表 面都是粘贴ＰＶＣ抗静电贴面。我们为本机房选用“华集”全钢防静活动地板，可与地面装 饰效果相协调。地板安装高度为 0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房大门 地 面 铜 条 入口处做踏步铺塑胶地板。 三、门窗工程 铆 接 铆 接 铜 条 电 阻 < 2 欧 姆 机 房 专 用 地 整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃自由门。 1、 设备间：单开玻璃门一套。 2、 网络机房：双开防火防盗门一套。 四、天花吊顶工程 根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；全部采 用规格为 600×600×0.8mm 的“新景”微孔铝制天花板进行铺设，该天花板美观、耐用，防 火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。 为保持机房环境廉洁度和保持机房温度均衡，建议采用铝泊制保温棉作天花、墙面、地 面保温使机房具有防潮、防尘、保温的性能。 五、墙面装饰工程 3

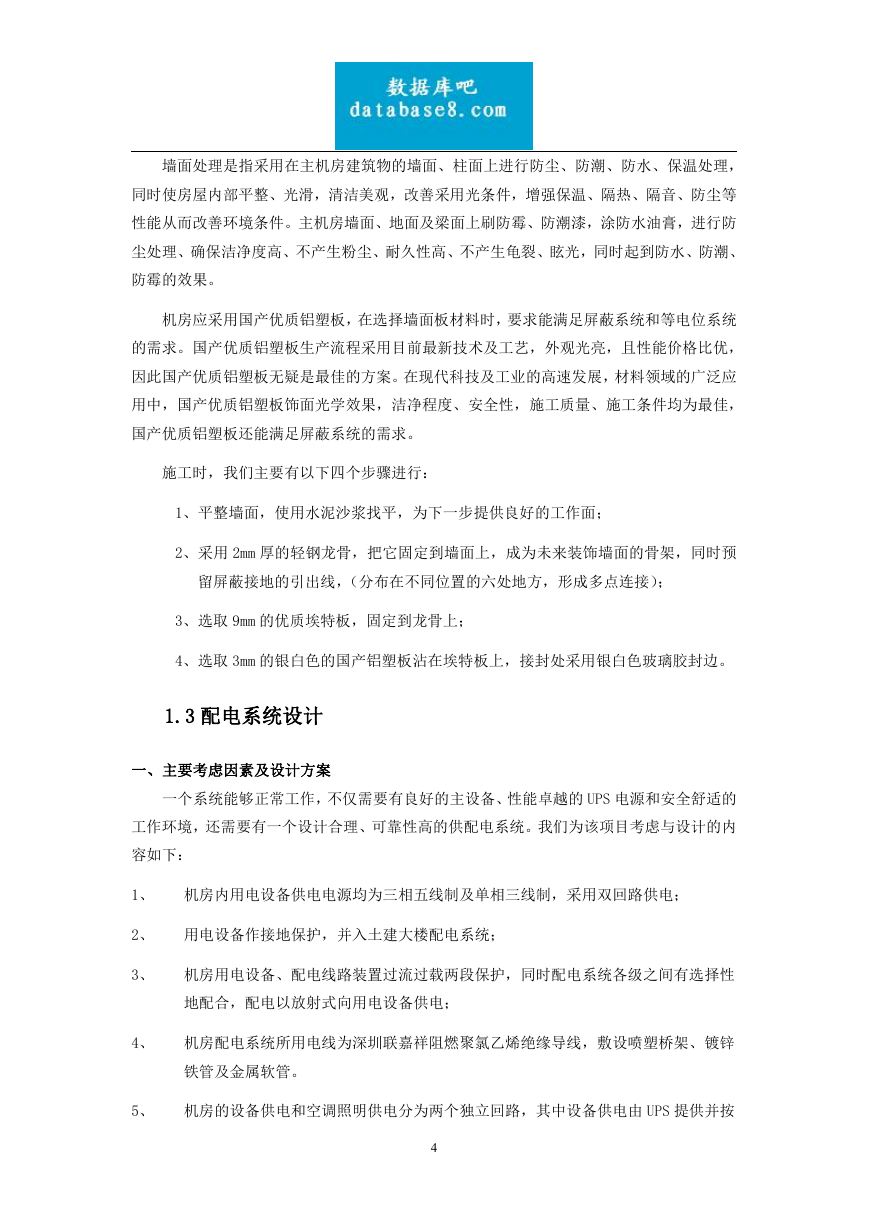

    墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理， 同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等 性能从而改善环境条件。主机房墙面、地面及梁面上刷防霉、防潮漆，涂防水油膏，进行防 尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、 防霉的效果。 机房应采用国产优质铝塑板，在选择墙面板材料时，要求能满足屏蔽系统和等电位系统 的需求。国产优质铝塑板生产流程采用目前最新技术及工艺，外观光亮，且性能价格比优， 因此国产优质铝塑板无疑是最佳的方案。在现代科技及工业的高速发展，材料领域的广泛应 用中，国产优质铝塑板饰面光学效果，洁净程度、安全性，施工质量、施工条件均为最佳， 国产优质铝塑板还能满足屏蔽系统的需求。 施工时，我们主要有以下四个步骤进行： 1、平整墙面，使用水泥沙浆找平，为下一步提供良好的工作面； 2、采用 2mm 厚的轻钢龙骨，把它固定到墙面上，成为未来装饰墙面的骨架，同时预 留屏蔽接地的引出线，（分布在不同位置的六处地方，形成多点连接）； 3、选取 9mm 的优质埃特板，固定到龙骨上； 4、选取 3mm 的银白色的国产铝塑板沾在埃特板上，接封处采用银白色玻璃胶封边。 1.3 配电系统设计 一、主要考虑因素及设计方案 一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的 UPS 电源和安全舒适的 工作环境，还需要有一个设计合理、可靠性高的供配电系统。我们为该项目考虑与设计的内 容如下： 1、 机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电； 2、 用电设备作接地保护，并入土建大楼配电系统； 3、 机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性 地配合，配电以放射式向用电设备供电； 4、 机房配电系统所用电线为深圳联嘉祥阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌 铁管及金属软管。 5、 机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由 UPS 提供并按 4

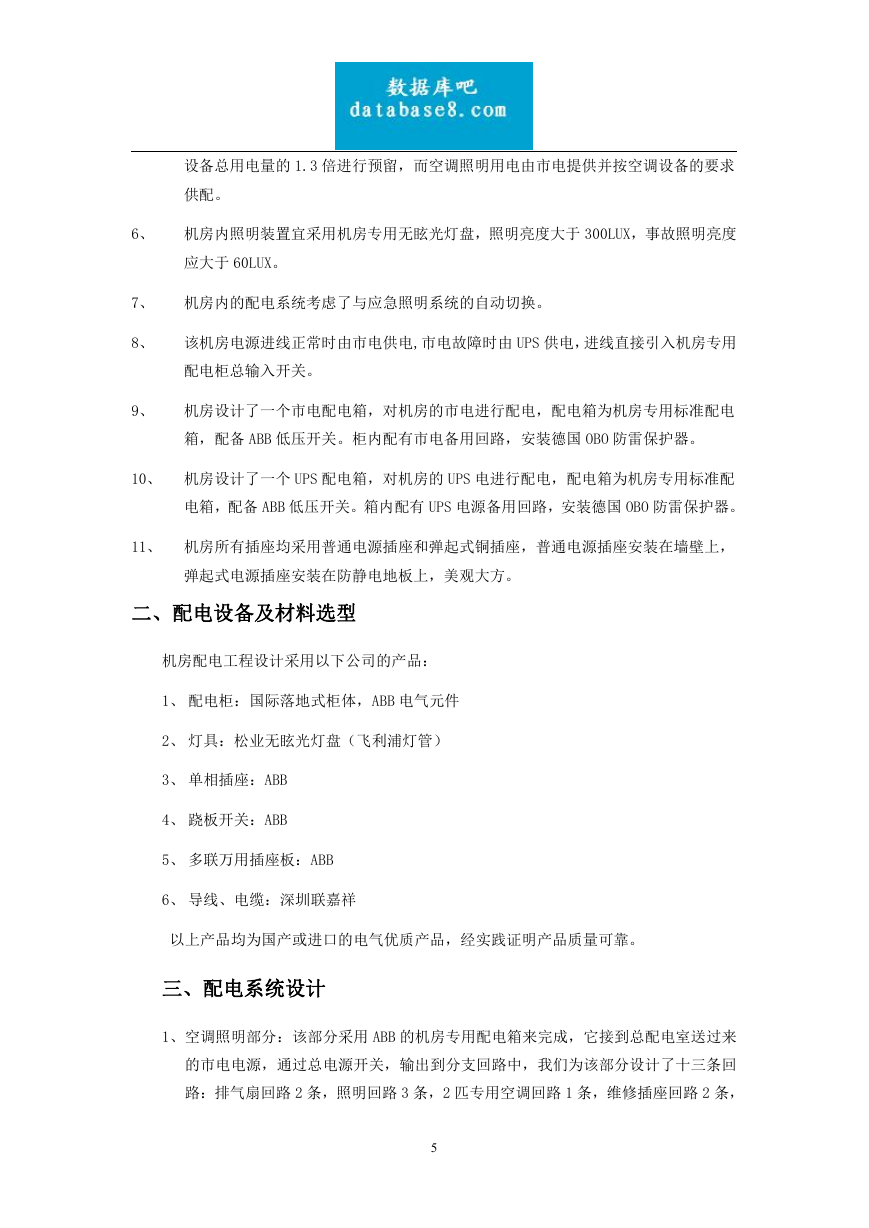

    设备总用电量的 1.3 倍进行预留，而空调照明用电由市电提供并按空调设备的要求 供配。 6、 机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于 300LUX，事故照明亮度 应大于 60LUX。 7、 机房内的配电系统考虑了与应急照明系统的自动切换。 8、 该机房电源进线正常时由市电供电,市电故障时由 UPS 供电，进线直接引入机房专用 配电柜总输入开关。 9、 机房设计了一个市电配电箱，对机房的市电进行配电，配电箱为机房专用标准配电 箱，配备 ABB 低压开关。柜内配有市电备用回路，安装德国 OBO 防雷保护器。 10、 机房设计了一个 UPS 配电箱，对机房的 UPS 电进行配电，配电箱为机房专用标准配 电箱，配备 ABB 低压开关。箱内配有 UPS 电源备用回路，安装德国 OBO 防雷保护器。 11、 机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上， 弹起式电源插座安装在防静电地板上，美观大方。 二、配电设备及材料选型 机房配电工程设计采用以下公司的产品： 1、 配电柜：国际落地式柜体，ABB 电气元件 2、 灯具：松业无眩光灯盘（飞利浦灯管） 3、 单相插座：ABB 4、 跷板开关：ABB 5、 多联万用插座板：ABB 6、 导线、电缆：深圳联嘉祥 以上产品均为国产或进口的电气优质产品，经实践证明产品质量可靠。 三、配电系统设计 1、空调照明部分：该部分采用 ABB 的机房专用配电箱来完成，它接到总配电室送过来 的市电电源，通过总电源开关，输出到分支回路中，我们为该部分设计了十三条回 路：排气扇回路 2 条，照明回路 3 条，2 匹专用空调回路 1 条，维修插座回路 2 条， 5

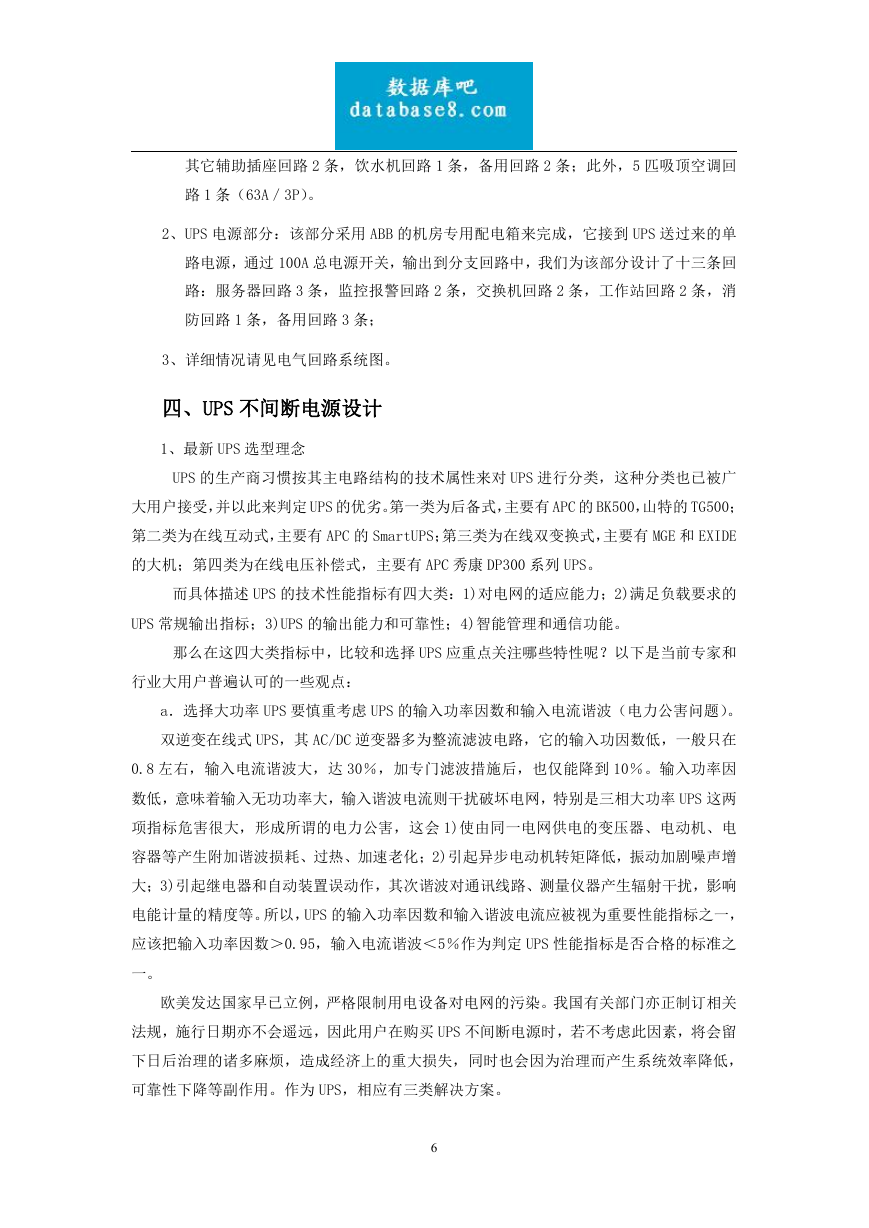

    其它辅助插座回路 2 条，饮水机回路 1 条，备用回路 2 条；此外，5 匹吸顶空调回 路 1 条（63A／3P）。 2、UPS 电源部分：该部分采用 ABB 的机房专用配电箱来完成，它接到 UPS 送过来的单 路电源，通过 100A 总电源开关，输出到分支回路中，我们为该部分设计了十三条回 路：服务器回路 3 条，监控报警回路 2 条，交换机回路 2 条，工作站回路 2 条，消 防回路 1 条，备用回路 3 条； 3、详细情况请见电气回路系统图。 四、UPS 不间断电源设计 1、最新 UPS 选型理念 UPS 的生产商习惯按其主电路结构的技术属性来对 UPS 进行分类，这种分类也已被广 大用户接受，并以此来判定 UPS 的优劣。第一类为后备式，主要有 APC 的 BK500，山特的 TG500； 第二类为在线互动式，主要有 APC 的 SmartUPS；第三类为在线双变换式，主要有 MGE 和 EXIDE 的大机；第四类为在线电压补偿式，主要有 APC 秀康 DP300 系列 UPS。 而具体描述 UPS 的技术性能指标有四大类：1)对电网的适应能力；2)满足负载要求的 UPS 常规输出指标；3)UPS 的输出能力和可靠性；4)智能管理和通信功能。 那么在这四大类指标中，比较和选择 UPS 应重点关注哪些特性呢？以下是当前专家和 行业大用户普遍认可的一些观点： a．选择大功率 UPS 要慎重考虑 UPS 的输入功率因数和输入电流谐波（电力公害问题）。 双逆变在线式 UPS，其 AC/DC 逆变器多为整流滤波电路，它的输入功因数低，一般只在 0.8 左右，输入电流谐波大，达 30％，加专门滤波措施后，也仅能降到 10％。输入功率因 数低，意味着输入无功功率大，输入谐波电流则干扰破坏电网，特别是三相大功率 UPS 这两 项指标危害很大，形成所谓的电力公害，这会 1)使由同一电网供电的变压器、电动机、电 容器等产生附加谐波损耗、过热、加速老化；2)引起异步电动机转矩降低，振动加剧噪声增 大；3)引起继电器和自动装置误动作，其次谐波对通讯线路、测量仪器产生辐射干扰，影响 电能计量的精度等。所以，UPS 的输入功率因数和输入谐波电流应被视为重要性能指标之一， 应该把输入功率因数＞0.95，输入电流谐波＜5％作为判定 UPS 性能指标是否合格的标准之 一。 欧美发达国家早已立例，严格限制用电设备对电网的污染。我国有关部门亦正制订相关 法规，施行日期亦不会遥远，因此用户在购买 UPS 不间断电源时，若不考虑此因素，将会留 下日后治理的诸多麻烦，造成经济上的重大损失，同时也会因为治理而产生系统效率降低， 可靠性下降等副作用。作为 UPS，相应有三类解决方案。 6

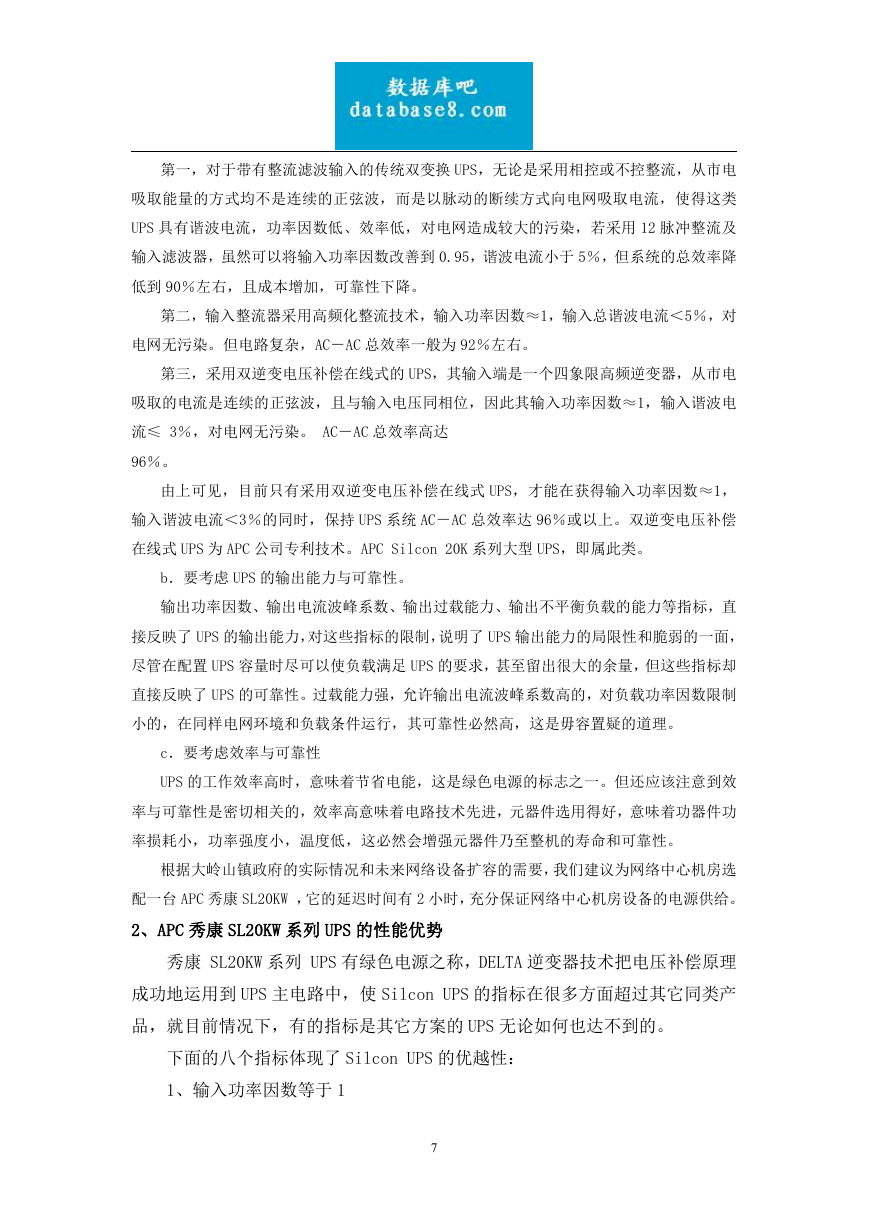

    第一，对于带有整流滤波输入的传统双变换 UPS，无论是采用相控或不控整流，从市电 吸取能量的方式均不是连续的正弦波，而是以脉动的断续方式向电网吸取电流，使得这类 UPS 具有谐波电流，功率因数低、效率低，对电网造成较大的污染，若采用 12 脉冲整流及 输入滤波器，虽然可以将输入功率因数改善到 0.95，谐波电流小于 5％，但系统的总效率降 低到 90％左右，且成本增加，可靠性下降。 第二，输入整流器采用高频化整流技术，输入功率因数≈1，输入总谐波电流＜5％，对 电网无污染。但电路复杂，AC－AC 总效率一般为 92％左右。 第三，采用双逆变电压补偿在线式的 UPS，其输入端是一个四象限高频逆变器，从市电 吸取的电流是连续的正弦波，且与输入电压同相位，因此其输入功率因数≈1，输入谐波电 流≤ 3％，对电网无污染。 AC－AC 总效率高达 96％。 由上可见，目前只有采用双逆变电压补偿在线式 UPS，才能在获得输入功率因数≈1， 输入谐波电流＜3％的同时，保持 UPS 系统 AC－AC 总效率达 96％或以上。双逆变电压补偿 在线式 UPS 为 APC 公司专利技术。APC Silcon 20K 系列大型 UPS，即属此类。 b．要考虑 UPS 的输出能力与可靠性。 输出功率因数、输出电流波峰系数、输出过载能力、输出不平衡负载的能力等指标，直 接反映了 UPS 的输出能力，对这些指标的限制，说明了 UPS 输出能力的局限性和脆弱的一面， 尽管在配置 UPS 容量时尽可以使负载满足 UPS 的要求，甚至留出很大的余量，但这些指标却 直接反映了 UPS 的可靠性。过载能力强，允许输出电流波峰系数高的，对负载功率因数限制 小的，在同样电网环境和负载条件运行，其可靠性必然高，这是毋容置疑的道理。 c．要考虑效率与可靠性 UPS 的工作效率高时，意味着节省电能，这是绿色电源的标志之一。但还应该注意到效 率与可靠性是密切相关的，效率高意味着电路技术先进，元器件选用得好，意味着功器件功 率损耗小，功率强度小，温度低，这必然会增强元器件乃至整机的寿命和可靠性。 根据大岭山镇政府的实际情况和未来网络设备扩容的需要，我们建议为网络中心机房选 配一台 APC 秀康 SL20KW ，它的延迟时间有 2 小时，充分保证网络中心机房设备的电源供给。 2、APC 秀康 SL20KW 系列 UPS 的性能优势 秀康 SL20KW 系列 UPS 有绿色电源之称，DELTA 逆变器技术把电压补偿原理 成功地运用到 UPS 主电路中，使 Silcon UPS 的指标在很多方面超过其它同类产 品，就目前情况下，有的指标是其它方案的 UPS 无论如何也达不到的。 下面的八个指标体现了 Silcon UPS 的优越性： 1、输入功率因数等于 1 7

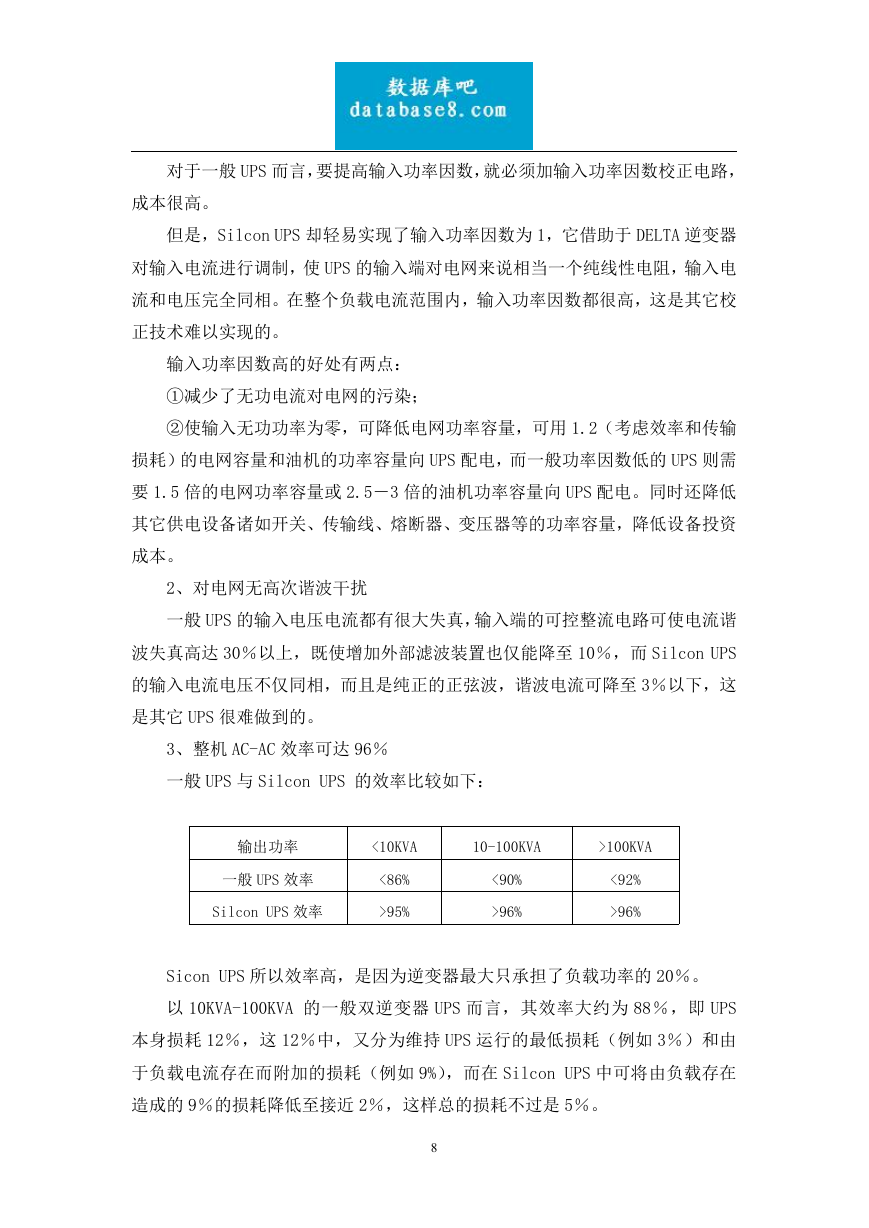

    对于一般 UPS 而言，要提高输入功率因数，就必须加输入功率因数校正电路， 成本很高。 但是，Silcon UPS 却轻易实现了输入功率因数为 1，它借助于 DELTA 逆变器 对输入电流进行调制，使 UPS 的输入端对电网来说相当一个纯线性电阻，输入电 流和电压完全同相。在整个负载电流范围内，输入功率因数都很高，这是其它校 正技术难以实现的。 输入功率因数高的好处有两点： ①减少了无功电流对电网的污染； ②使输入无功功率为零，可降低电网功率容量，可用 1.2（考虑效率和传输 损耗）的电网容量和油机的功率容量向 UPS 配电，而一般功率因数低的 UPS 则需 要 1.5 倍的电网功率容量或 2.5－3 倍的油机功率容量向 UPS 配电。同时还降低 其它供电设备诸如开关、传输线、熔断器、变压器等的功率容量，降低设备投资 成本。 2、对电网无高次谐波干扰 一般 UPS 的输入电压电流都有很大失真，输入端的可控整流电路可使电流谐 波失真高达 30％以上，既使增加外部滤波装置也仅能降至 10％，而 Silcon UPS 的输入电流电压不仅同相，而且是纯正的正弦波，谐波电流可降至 3％以下，这 是其它 UPS 很难做到的。 3、整机 AC-AC 效率可达 96％ 一般 UPS 与 Silcon UPS 的效率比较如下： 输出功率 <10KVA 10-100KVA >100KVA 一般 UPS 效率 Silcon UPS 效率 <86% >95% <90% >96% <92% >96% Sicon UPS 所以效率高，是因为逆变器最大只承担了负载功率的 20％。 以 10KVA-100KVA 的一般双逆变器 UPS 而言，其效率大约为 88％，即 UPS 本身损耗 12％，这 12％中，又分为维持 UPS 运行的最低损耗（例如 3％）和由 于负载电流存在而附加的损耗（例如 9%），而在 Silcon UPS 中可将由负载存在 造成的 9％的损耗降低至接近 2％，这样总的损耗不过是 5％。 8
