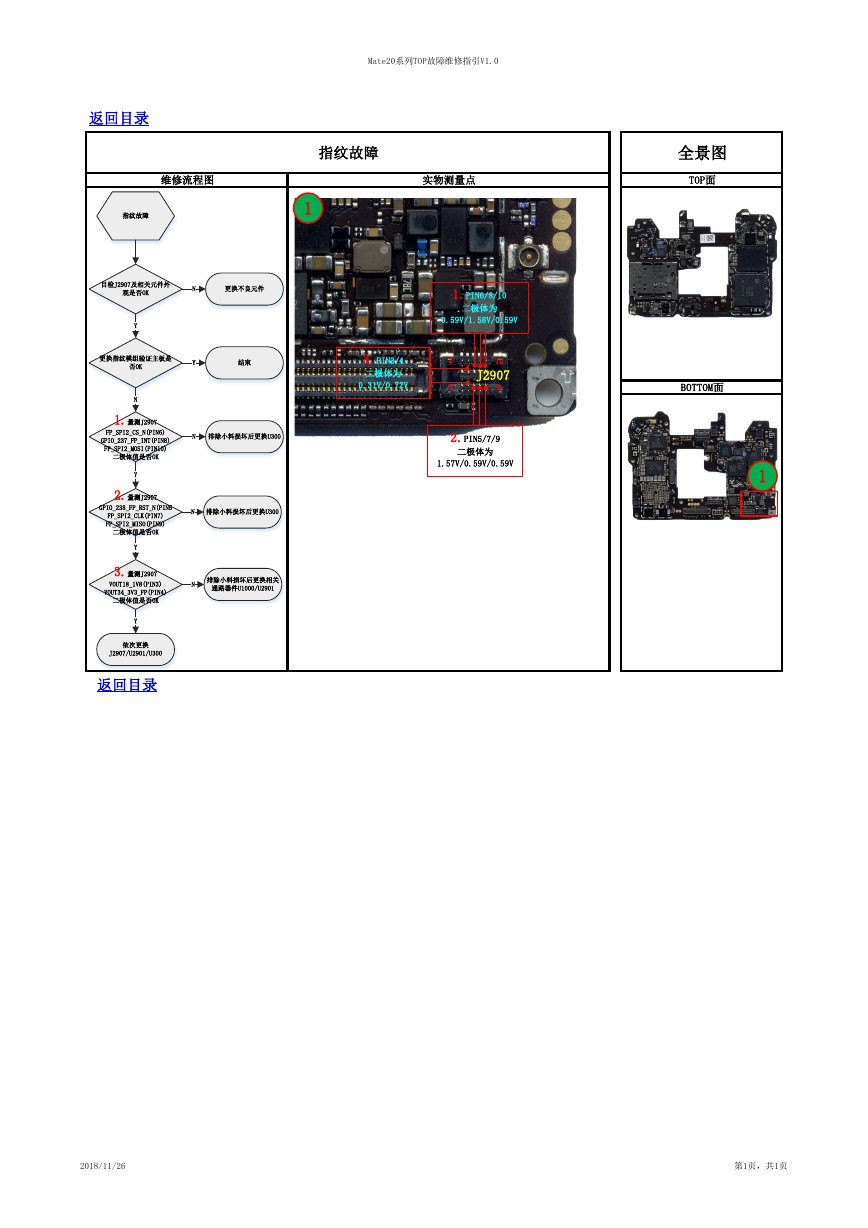

Mate20系列TOP故障维修指引V1.0 返回目录 指纹故障 维修流程图 实物测量点 全景图 TOP面 指纹故障 1 目检J2907及相关元件外 观是否OK N 更换不良元件 1.PIN6/8/10 二极体为 0.59V/1.58V/0.59V Y 结束 3.PIN3/4 二极体为 0.31V/0.72V 2 1 10 J2907 9 2.PIN5/7/9 二极体为 1.57V/0.59V/0.59V N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 N 排除小料损坏后更换相关 通路器件U1000/U2901 BOTTOM面 1 Y 更换指纹模组验证主板是 否OK N 1.量测J2907 FP_SPI2_CS_N(PIN6) GPIO_237_FP_INT(PIN8) FP_SPI2_MOSI(PIN10) 二极体值是否OK Y 2.量测J2907 GPIO_238_FP_RST_N(PIN5 FP_SPI2_CLK(PIN7) FP_SPI2_MISO(PIN9) 二极体值是否OK Y 3.量测J2907 VOUT18_1V8(PIN3) VOUT34_3V3_FP(PIN4) 二极体值是否OK Y 依次更换 J2907/U2901/U300 返回目录 2018/11/26 第1页，共1页
