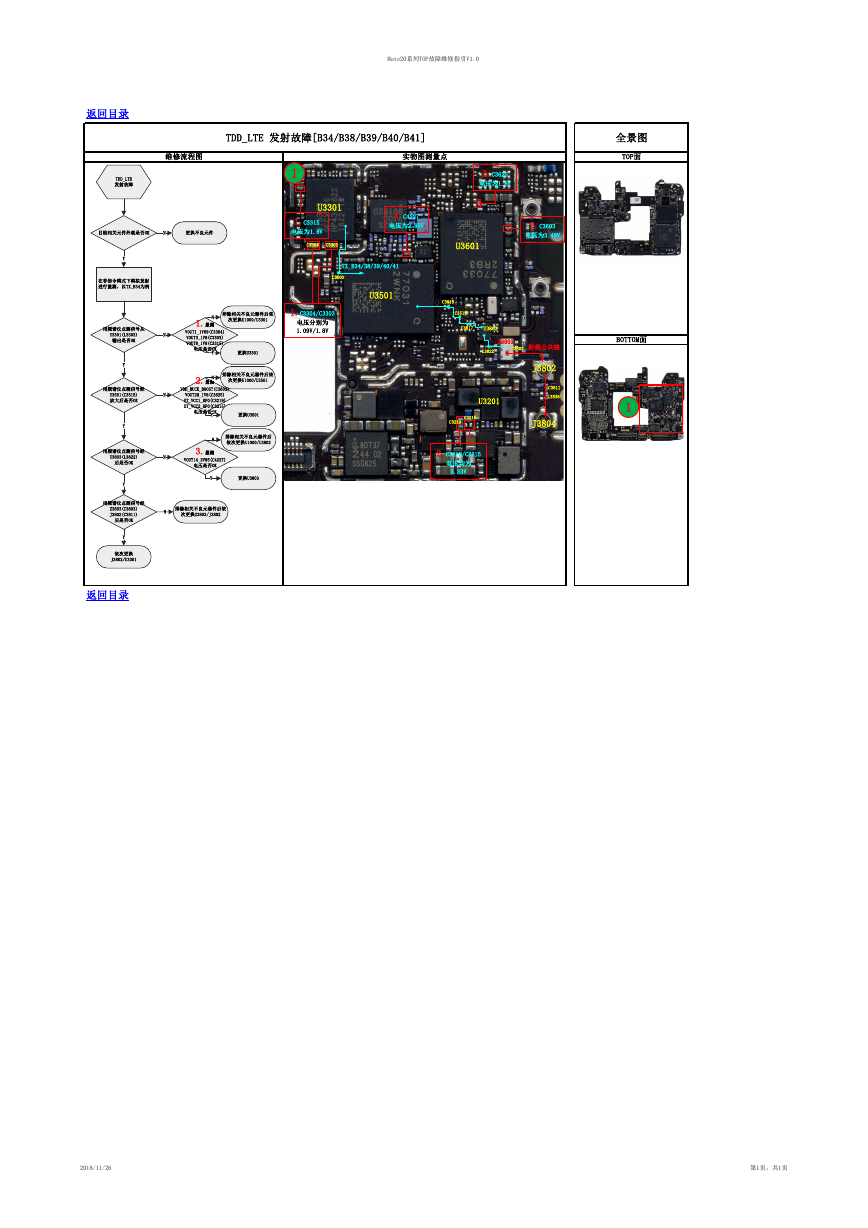

Mate20系列TOP故障维修指引V1.0 TDD_LTE 发射故障[B34/B38/B39/B40/B41] 维修流程图 实物图测量点 全景图 TOP面 1 U3301 1.C3315 电压为1.8V C3304 C3303 2.C3625 电压为1.8V 3.C4227 电压为2.85V 2.C3603 电压为3.49V U3601 TX_B34/38/39/40/41 L3503 U3501 1.C3304/C3303 电压分别为 1.09V/1.8V C3515 C3519 C3817 U3803 Z3803 C3803 L3822 射频公共线 BOTTOM面 J3802 C3811 L3836 J3804 1 U3201 C3215 C3219 2.C3219/C3215 电压均为 3.33V 返回目录 TDD_LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 N N N N 1.量测 排除相关不良元器件后依 次更换U1000/U3301 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 2.量测 排除相关不良元器件后依 次更换U1000/U3501 VDD_BUCK_B0OST(C3603) VOUT28_1V8(C3625) ET_VCC1_RF0(C3219) ET_VCC2_RF0(C3215) 电压是否OK Y 更换U3501 N 排除相关不良元器件后 依次更换U1000/U3803 3.量测 VOUT14_2V85(C4227) 电压是否OK Y 更换U3803 N 排除相关不良元器件后依 次更换Z3803/J3802 Y 在非信令模式下模拟发射 进行量测，以TX_B34为例 用频谱仪点测信号从 U3301(L3503) 输出是否OK Y 用频谱仪点测信号经 U3501(C3515) 放大后是否OK Y 用频谱仪点测信号经 U3803(L3822) 后是否OK Y 用频谱仪点测信号经 Z3803(C3803) J3802(C3811) 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/26 第1页，共1页
