介紹

投影機功能

包裝內容物

投影機概觀

使用本產品

控制面板

連接埠

遙控器

安裝電池

遙控器操作

連線

連接電腦或顯示器

連接視訊源裝置

操作

開啟/關閉投影機電源

調整投影機高度

調整投影機變焦與對焦

調整投影機影像大小

鎖定控制鍵

操作功能表

透過區域網路環境控制投影機

透過網頁瀏覽器控制投影機

透過vsPresenter顯示影像

使用 USB 儲存裝置顯示圖片

維護

清潔鏡頭

清潔投影機外殼

清潔濾網蓋

更換燈泡

規格

尺寸

¶Q±æ¨[¶w¸À

附錄

LED 指示燈訊息

相容模式

疑難排解

RS-232 命令和組態

紅外線控制代碼

Pro8520HD DLP 投影機使用手冊 ( 繁中 ) 型號：VS14804

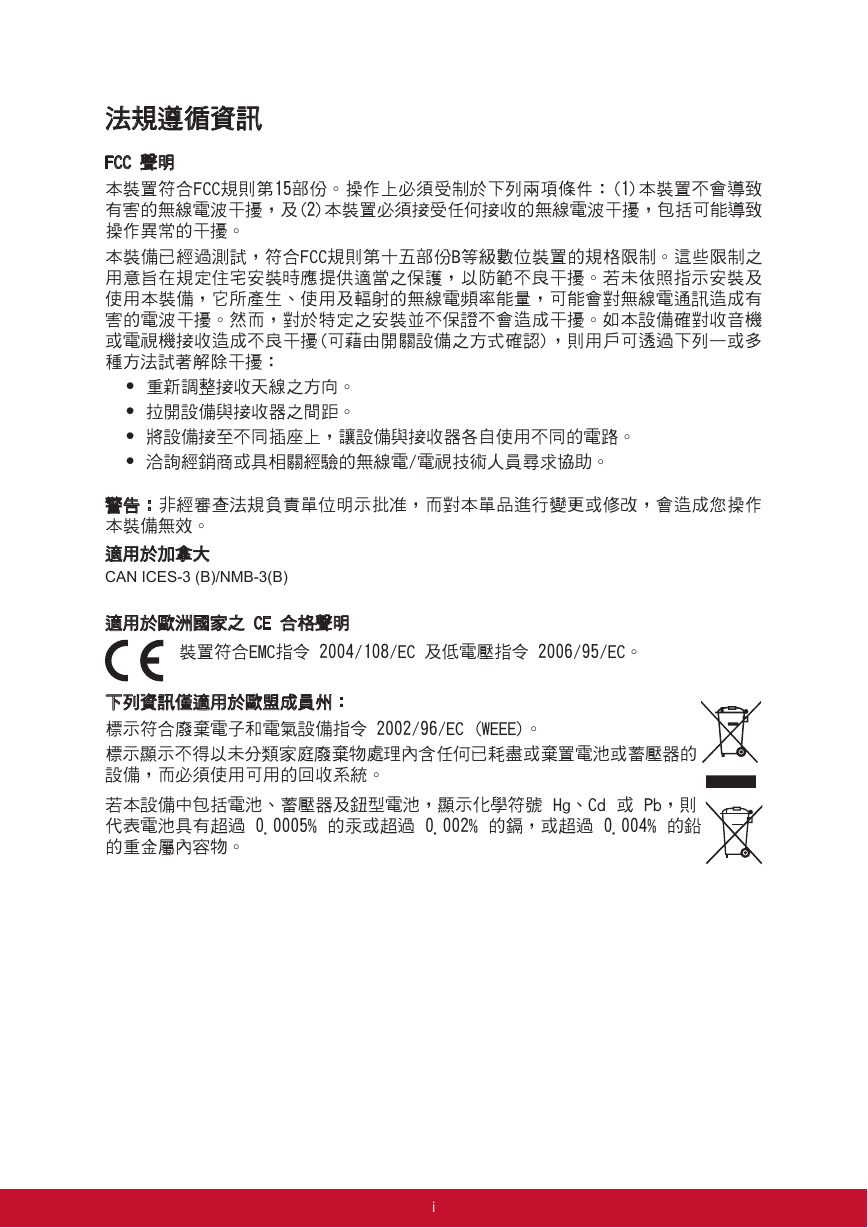

法規遵循資訊 FCC 聲明本裝置符合FCC規則第15部份。操作上必須受制於下列兩項條件：(1)本裝置不會導致有害的無線電波干擾，及(2)本裝置必須接受任何接收的無線電波干擾，包括可能導致操作異常的干擾。本裝備已經過測試，符合FCC規則第十五部份B等級數位裝置的規格限制。這些限制之用意旨在規定住宅安裝時應提供適當之保護，以防範不良干擾。若未依照指示安裝及使用本裝備，它所產生、使用及輻射的無線電頻率能量，可能會對無線電通訊造成有害的電波干擾。然而，對於特定之安裝並不保證不會造成干擾。如本設備確對收音機或電視機接收造成不良干擾(可藉由開關設備之方式確認)，則用戶可透過下列一或多種方法試著解除干擾： y 重新調整接收天線之方向。 y 拉開設備與接收器之間距。 y 將設備接至不同插座上，讓設備與接收器各自使用不同的電路。 y 洽詢經銷商或具相關經驗的無線電/電視技術人員尋求協助。警告：非經審查法規負責單位明示批准，而對本單品進行變更或修改，會造成您操作本裝備無效。適用於加拿大 CAN ICES-3 (B)/NMB-3(B) 適用於歐洲國家之 CE 合格聲明裝置符合EMC指令 2004/108/EC 及低電壓指令 2006/95/EC。下列資訊僅適用於歐盟成員州：標示符合廢棄電子和電氣設備指令 2002/96/EC (WEEE)。標示顯示不得以未分類家庭廢棄物處理內含任何已耗盡或棄置電池或蓄壓器的設備，而必須使用可用的回收系統。若本設備中包括電池、蓄壓器及鈕型電池，顯示化學符號 Hg、Cd 或 Pb，則代表電池具有超過 0.0005% 的汞或超過 0.002% 的鎘，或超過 0.004% 的鉛的重金屬內容物。 i

重要的安全操作說明 1. 請閱讀這些指示說明。 2. 請妥善保存這些指示說明。 3. 請留意所有警告。 4. 請依照所有指示說明操作。 5. 請勿靠近水使用本機組。 6. 請以柔軟乾布清潔。 7. 請勿阻塞任何通風口。依據製造商的指示說明安裝機組。 8. 請勿安裝在靠近任何熱源，像是散熱器、電熱器、火爐或其他會發熱的裝置(包括擴大機)附近。 9. 不得變更電極化或接地型插頭的安全用途。電極化的插頭具有兩片插片，其中一片較另一片寬。接地型插頭具有兩片插片及第三根接地插針。寬插片及第三插針是為保護您的安全所提供的。如果您使用的插座不支援此類型的插頭，請聯絡電力技師更換舊型的插座。 10. 請保護電纜線不致被踩過或擠壓，尤其是在插頭部份。適當安排插座及線路與機組連接的位置。確保電源插座位於靠近機組處，以方便存取。 11. 請僅使用製造商所指定的附件/配件。 12. 請僅使用製造商所指定，或隨機組一同販售的推車、支架、三腳架或活動桌。在使用推車時，請注意在移動推車/機組之組合時，請避免翻覆而造成傷害。 13. 長時間閒置不使用請拔除機組插頭。 14. 所有維修作業請交由合格的服務人員實施。在機組有任何受損情況而需要維修時，像是：若電源纜線或插頭已受損，或是液體潑灑在機組上或物件掉入機組中，或若機組曝露於雨水或濕氣中，或若機組無法正常運轉或曾摔落時。 ii

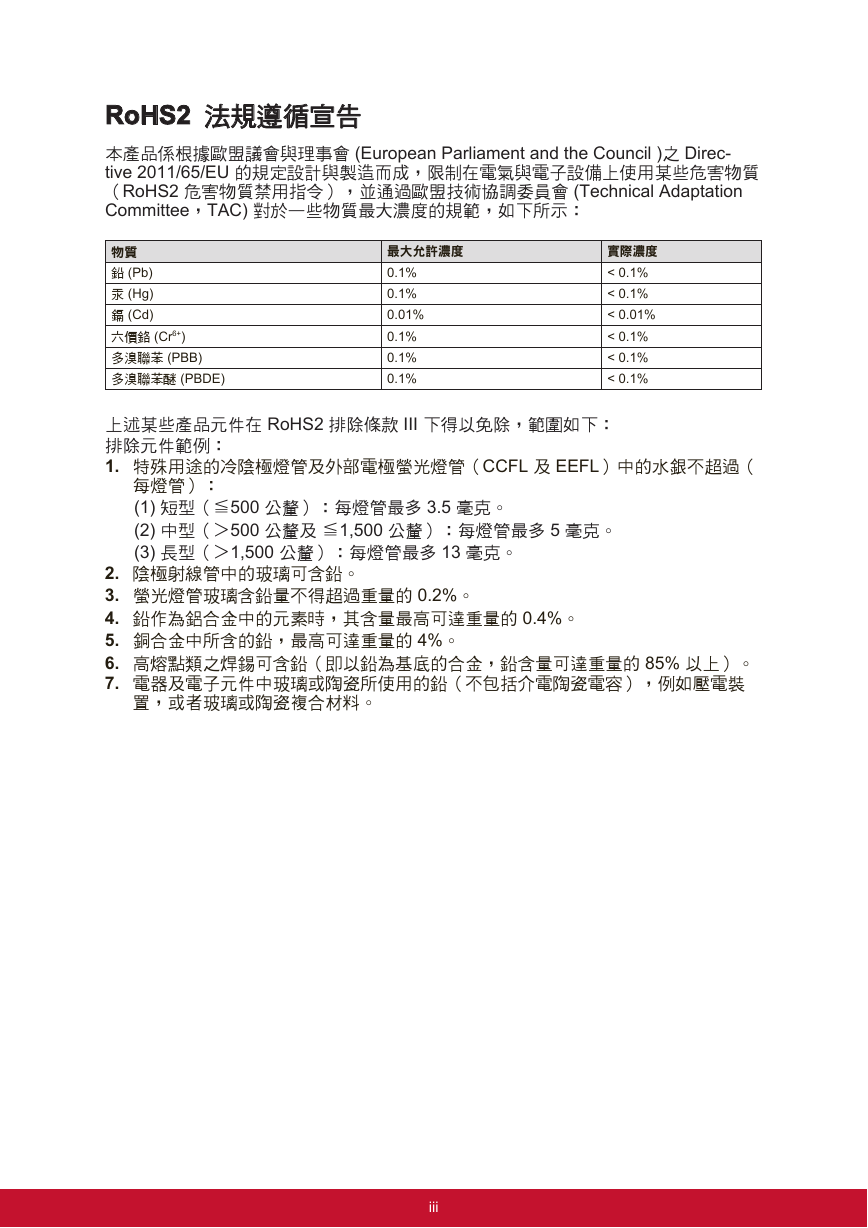

RoHS2 法規遵循宣告本產品係根據歐盟議會與理事會 (European Parliament and the Council )之 Direc- tive 2011/65/EU 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質（RoHS2 危害物質禁用指令），並通過歐盟技術協調委員會 (Technical Adaptation Committee，TAC) 對於一些物質最大濃度的規範，如下所示：物質鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻 (Cr6+) 多溴聯苯 (PBB) 多溴聯苯醚 (PBDE) 最大允許濃度 0.1% 0.1% 0.01% 0.1% 0.1% 0.1% 實際濃度 < 0.1% < 0.1% < 0.01% < 0.1% < 0.1% < 0.1% 上述某些產品元件在 RoHS2 排除條款 III 下得以免除，範圍如下：排除元件範例： 1. 特殊用途的冷陰極燈管及外部電極螢光燈管（CCFL 及 EEFL）中的水銀不超過（每燈管）： (1) 短型（≦500 公釐）：每燈管最多 3.5 毫克。 (2) 中型（＞500 公釐及 ≦1,500 公釐）：每燈管最多 5 毫克。 (3) 長型（＞1,500 公釐）：每燈管最多 13 毫克。 2. 陰極射線管中的玻璃可含鉛。 3. 螢光燈管玻璃含鉛量不得超過重量的 0.2%。 4. 鉛作為鋁合金中的元素時，其含量最高可達重量的 0.4%。 5. 銅合金中所含的鉛，最高可達重量的 4%。 6. 高熔點類之焊錫可含鉛（即以鉛為基底的合金，鉛含量可達重量的 85% 以上）。 7. 電器及電子元件中玻璃或陶瓷所使用的鉛（不包括介電陶瓷電容），例如壓電裝置，或者玻璃或陶瓷複合材料。 iii

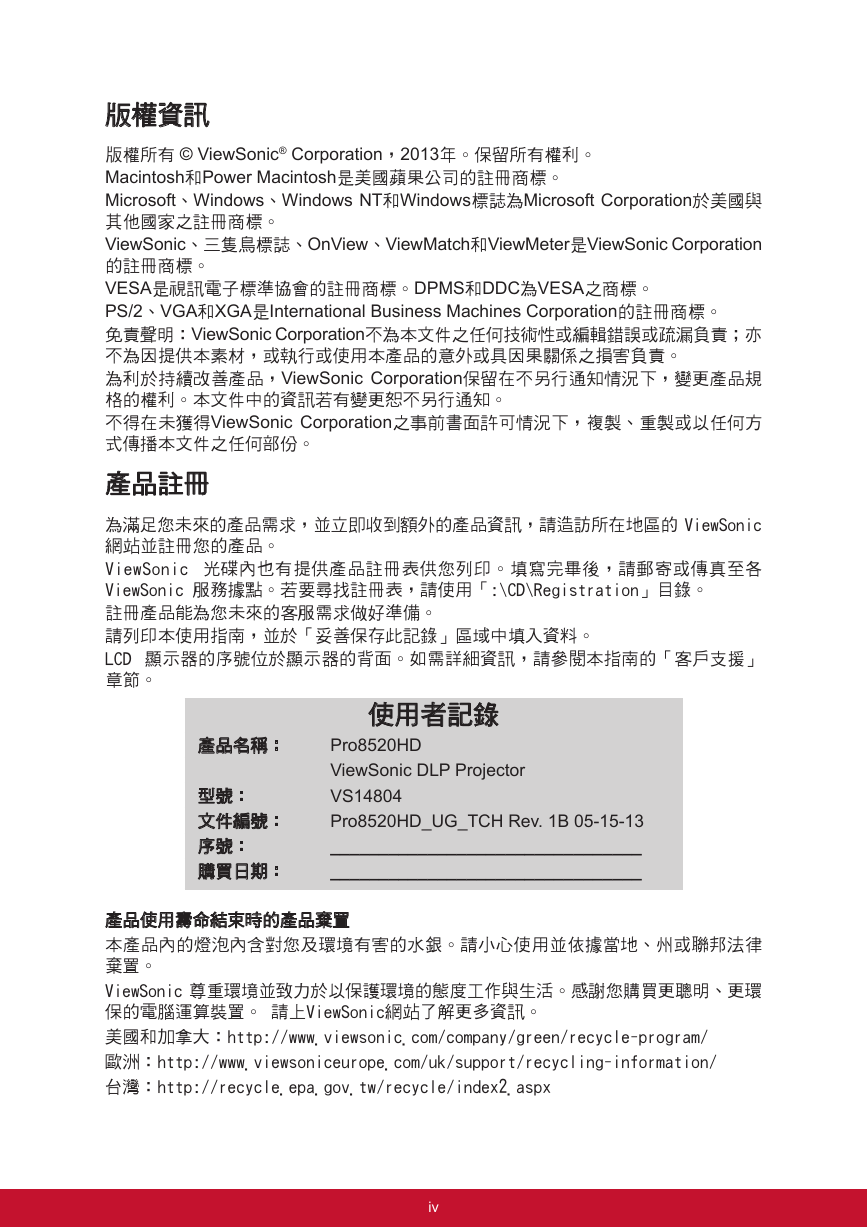

版權資訊版權所有 © ViewSonic® Corporation，2013年。保留所有權利。 Macintosh和Power Macintosh是美國蘋果公司的註冊商標。 Microsoft、Windows、Windows NT和Windows標誌為Microsoft Corporation於美國與其他國家之註冊商標。 ViewSonic、三隻鳥標誌、OnView、ViewMatch和ViewMeter是ViewSonic Corporation 的註冊商標。 VESA是視訊電子標準協會的註冊商標。DPMS和DDC為VESA之商標。 PS/2、VGA和XGA是International Business Machines Corporation的註冊商標。免責聲明：ViewSonic Corporation不為本文件之任何技術性或編輯錯誤或疏漏負責；亦不為因提供本素材，或執行或使用本產品的意外或具因果關係之損害負責。為利於持續改善產品，ViewSonic Corporation保留在不另行通知情況下，變更產品規格的權利。本文件中的資訊若有變更恕不另行通知。不得在未獲得ViewSonic Corporation之事前書面許可情況下，複製、重製或以任何方式傳播本文件之任何部份。產品註冊為滿足您未來的產品需求，並立即收到額外的產品資訊，請造訪所在地區的 ViewSonic 網站並註冊您的產品。 ViewSonic 光碟內也有提供產品註冊表供您列印。填寫完畢後，請郵寄或傳真至各 ViewSonic 服務據點。若要尋找註冊表，請使用「:\CD\Registration」目錄。註冊產品能為您未來的客服需求做好準備。請列印本使用指南，並於「妥善保存此記錄」區域中填入資料。 LCD 顯示器的序號位於顯示器的背面。如需詳細資訊，請參閱本指南的「客戶支援」章節。產品名稱：型號：文件編號：序號：購買日期：使用者記錄 Pro8520HD ViewSonic DLP Projector VS14804 Pro8520HD_UG_TCH Rev. 1B 05-15-13 ________________________________ ________________________________ 產品使用壽命結束時的產品棄置本產品內的燈泡內含對您及環境有害的水銀。請小心使用並依據當地、州或聯邦法律棄置。 ViewSonic 尊重環境並致力於以保護環境的態度工作與生活。感謝您購買更聰明、更環保的電腦運算裝置。請上ViewSonic網站了解更多資訊。美國和加拿大：http://www.viewsonic.com/company/green/recycle-program/ 歐洲：http://www.viewsoniceurope.com/uk/support/recycling-information/ 台灣：http://recycle.epa.gov.tw/recycle/index2.aspx iv

交流電源線說明交流電源線必須符合使用本投影機所在國家的規定。請利用下圖確認您的交流電源插頭，並確定您使用正確的交流電源線。若投影機隨附的交流電源線與您的交流電插座不符，請洽當地經銷商。本投影機配備有接地類型的 AC 電源線插頭。請確定您的插座與插頭相符。請勿破壞此接地類型插頭的安全設備。我們強烈建議您使用同樣配備接地類型交流電源插頭的視訊源裝置，以免因電壓波動而產生訊號干擾。 v

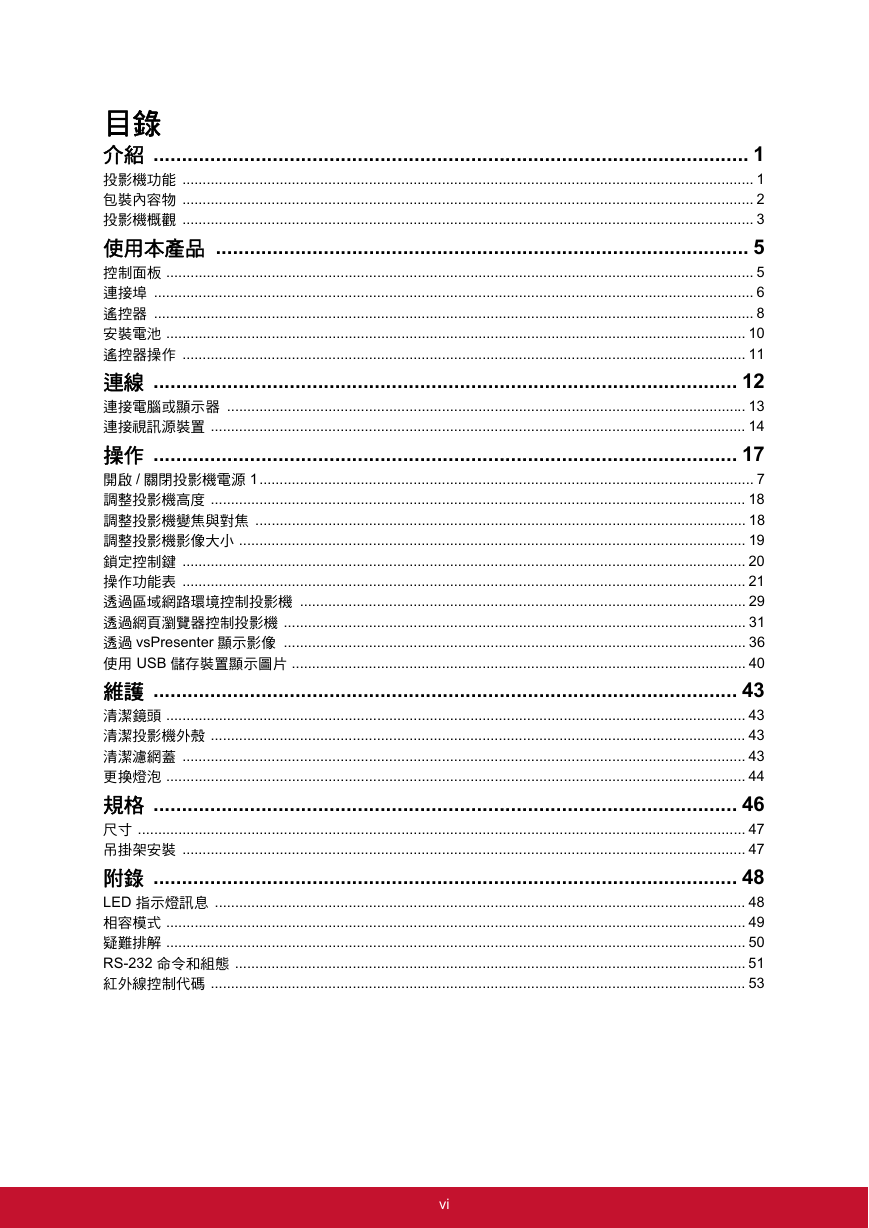

目錄介紹 ......................................................................................................... 1 投影機功能 ............................................................................................................................................. 1 包裝內容物 ............................................................................................................................................. 2 投影機概觀 ............................................................................................................................................. 3 使用本產品 .............................................................................................. 5 控制面板 ................................................................................................................................................. 5 連接埠 .................................................................................................................................................... 6 遙控器 .................................................................................................................................................... 8 安裝電池 ............................................................................................................................................... 10 遙控器操作 ........................................................................................................................................... 11 連線 ....................................................................................................... 12 連接電腦或顯示器 ................................................................................................................................ 13 連接視訊源裝置 .................................................................................................................................... 14 操作 ....................................................................................................... 17 開啟 / 關閉投影機電源 1.......................................................................................................................... 7 調整投影機高度 .................................................................................................................................... 18 調整投影機變焦與對焦 ......................................................................................................................... 18 調整投影機影像大小 ............................................................................................................................. 19 鎖定控制鍵 ........................................................................................................................................... 20 操作功能表 ........................................................................................................................................... 21 透過區域網路環境控制投影機 .............................................................................................................. 29 透過網頁瀏覽器控制投影機 .................................................................................................................. 31 透過 vsPresenter 顯示影像 .................................................................................................................. 36 使用 USB 儲存裝置顯示圖片 ................................................................................................................ 40 維護 ....................................................................................................... 43 清潔鏡頭 ............................................................................................................................................... 43 清潔投影機外殼 .................................................................................................................................... 43 清潔濾網蓋 ........................................................................................................................................... 43 更換燈泡 ............................................................................................................................................... 44 規格 ....................................................................................................... 46 尺寸 ...................................................................................................................................................... 47 吊掛架安裝 ........................................................................................................................................... 47 附錄 ....................................................................................................... 48 LED 指示燈訊息 ................................................................................................................................... 48 相容模式 ............................................................................................................................................... 49 疑難排解 ............................................................................................................................................... 50 RS-232 命令和組態 .............................................................................................................................. 51 紅外線控制代碼 .................................................................................................................................... 53 vi

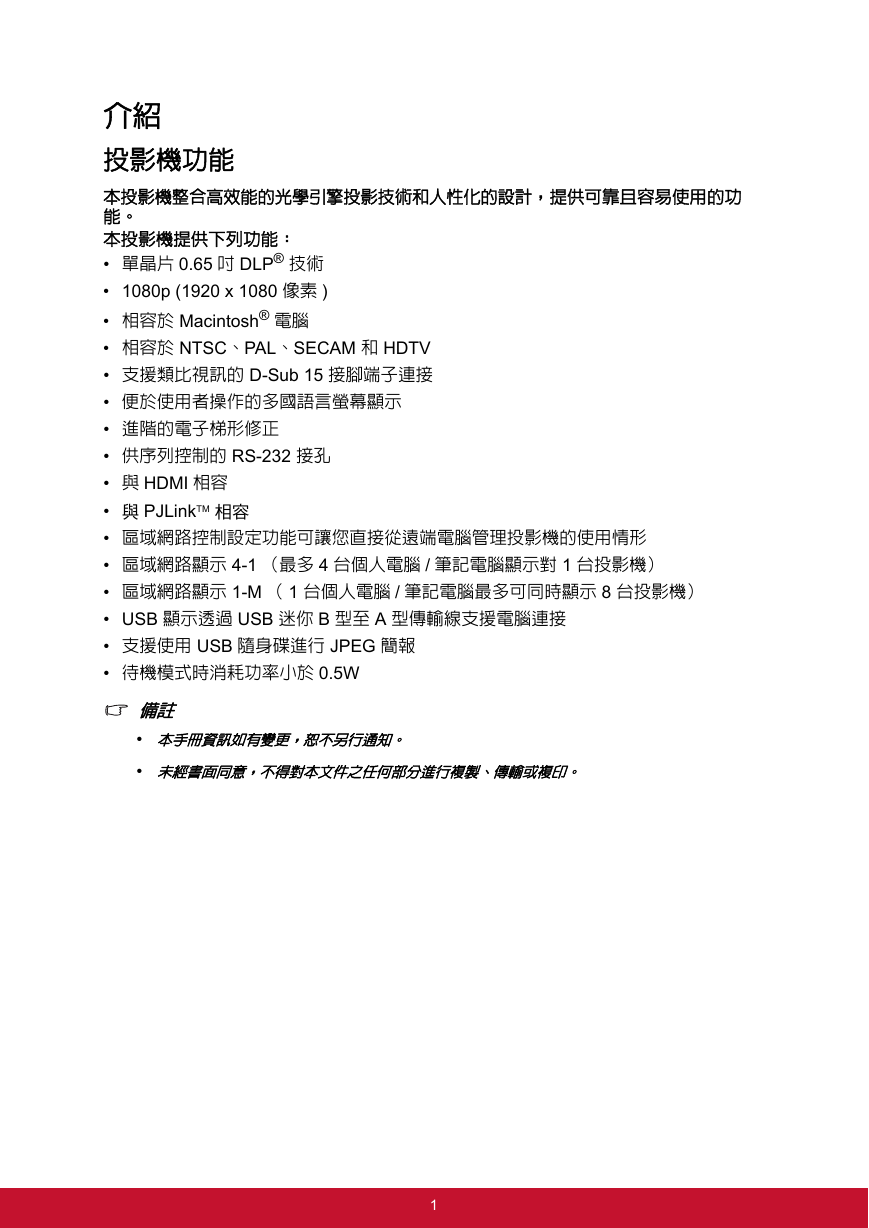

介紹投影機功能本投影機整合高效能的光學引擎投影技術和人性化的設計，提供可靠且容易使用的功能。本投影機提供下列功能： • 單晶片 0.65 吋 DLP® 技術 • 1080p (1920 x 1080 像素 ) • 相容於 Macintosh® 電腦 • 相容於 NTSC、PAL、SECAM 和 HDTV • 支援類比視訊的 D-Sub 15 接腳端子連接 • 便於使用者操作的多國語言螢幕顯示 • 進階的電子梯形修正 • 供序列控制的 RS-232 接孔 • 與 HDMI 相容 • 與 PJLinkTM 相容 • 區域網路控制設定功能可讓您直接從遠端電腦管理投影機的使用情形 • 區域網路顯示 4-1 （最多 4 台個人電腦 / 筆記電腦顯示對 1 台投影機） • 區域網路顯示 1-M （ 1 台個人電腦 / 筆記電腦最多可同時顯示 8 台投影機） • USB 顯示透過 USB 迷你 B 型至 A 型傳輸線支援電腦連接 • 支援使用 USB 隨身碟進行 JPEG 簡報 • 待機模式時消耗功率小於 0.5W 備註 • 本手冊資訊如有變更，恕不另行通知。 • 未經書面同意，不得對本文件之任何部分進行複製、傳輸或複印。 1
