PJ-PEN-003 紅外線互動式模組使用手冊 ( 繁中 ) 型號：VS15219

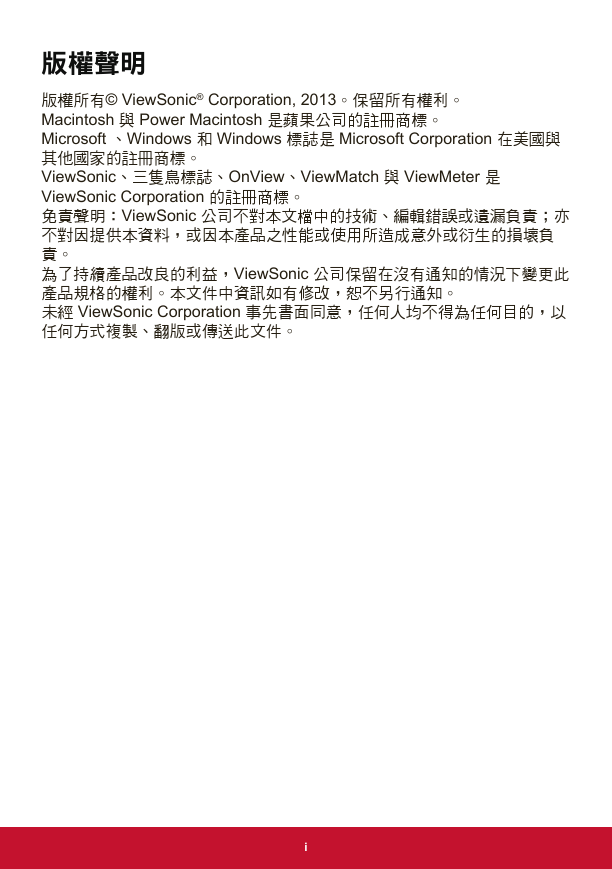

版權聲明版權所有© ViewSonic® Corporation, 2013。保留所有權利。 Macintosh 與 Power Macintosh 是蘋果公司的註冊商標。 Microsoft 、Windows 和 Windows 標誌是 Microsoft Corporation 在美國與其他國家的註冊商標。 ViewSonic、三隻鳥標誌、OnView、ViewMatch 與 ViewMeter 是 ViewSonic Corporation 的註冊商標。免責聲明：ViewSonic 公司不對本文檔中的技術、編輯錯誤或遺漏負責；亦不對因提供本資料，或因本產品之性能或使用所造成意外或衍生的損壞負責。為了持續產品改良的利益，ViewSonic 公司保留在沒有通知的情況下變更此產品規格的權利。本文件中資訊如有修改，恕不另行通知。未經 ViewSonic Corporation 事先書面同意，任何人均不得為任何目的，以任何方式複製、翻版或傳送此文件。 i

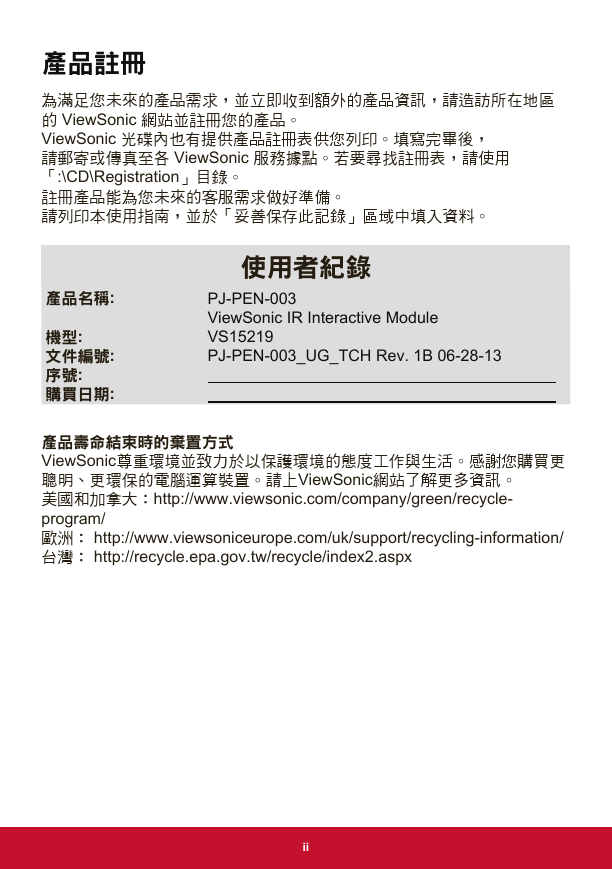

產品註冊為滿足您未來的產品需求，並立即收到額外的產品資訊，請造訪所在地區的 ViewSonic 網站並註冊您的產品。 ViewSonic 光碟內也有提供產品註冊表供您列印。填寫完畢後，請郵寄或傳真至各 ViewSonic 服務據點。若要尋找註冊表，請使用「:\CD\Registration」目錄。註冊產品能為您未來的客服需求做好準備。請列印本使用指南，並於「妥善保存此記錄」區域中填入資料。產品名稱: 機型: 文件編號: 序號: 購買日期: 使用者紀錄 PJ-PEN-003 ViewSonic IR Interactive Module VS15219 PJ-PEN-003_UG_TCH Rev. 1B 06-28-13 產品壽命結束時的棄置方式 ViewSonic尊重環境並致力於以保護環境的態度工作與生活。感謝您購買更聰明、更環保的電腦運算裝置。請上ViewSonic網站了解更多資訊。美國和加拿大：http://www.viewsonic.com/company/green/recycle- program/ 歐洲： http://www.viewsoniceurope.com/uk/support/recycling-information/ 台灣： http://recycle.epa.gov.tw/recycle/index2.aspx ii

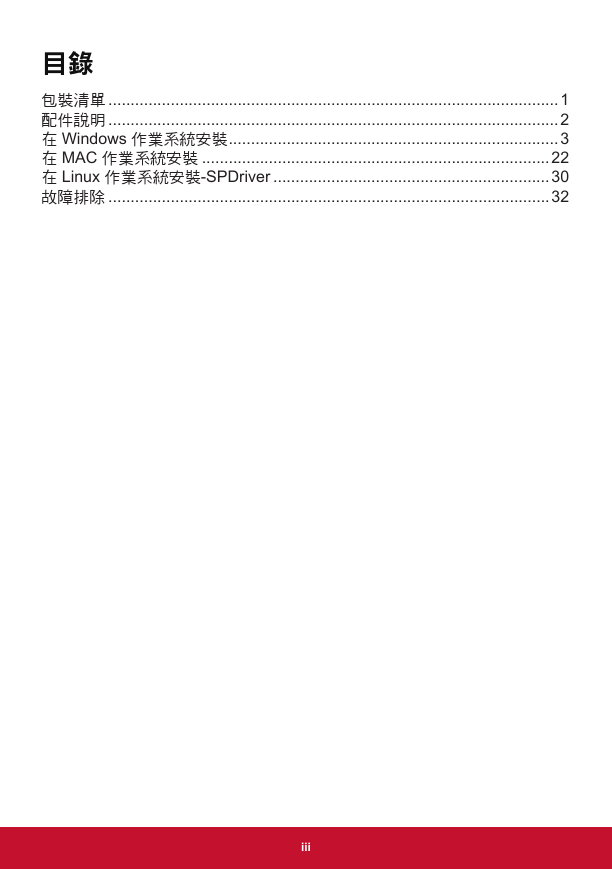

目錄包裝清單 .....................................................................................................1 配件說明 .....................................................................................................2 在 Windows 作業系統安裝 ..........................................................................3 在 MAC 作業系統安裝 ..............................................................................22 在 Linux 作業系統安裝-SPDriver ..............................................................30 故障排除 ...................................................................................................32 iii

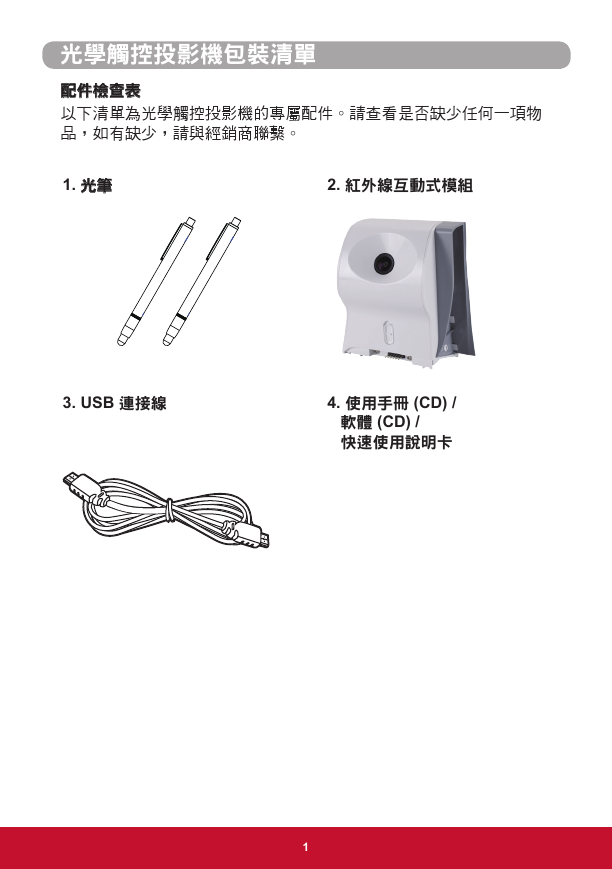

光學觸控投影機包裝清單配件檢查表以下清單為光學觸控投影機的專屬配件。請查看是否缺少任何一項物品，如有缺少，請與經銷商聯繫。 1. 光筆 2. 紅外線互動式模組 3. USB 連接線 4. 使用手冊 (CD) / 軟體 (CD) / 快速使用說明卡 1 光學觸控投影機包裝清單

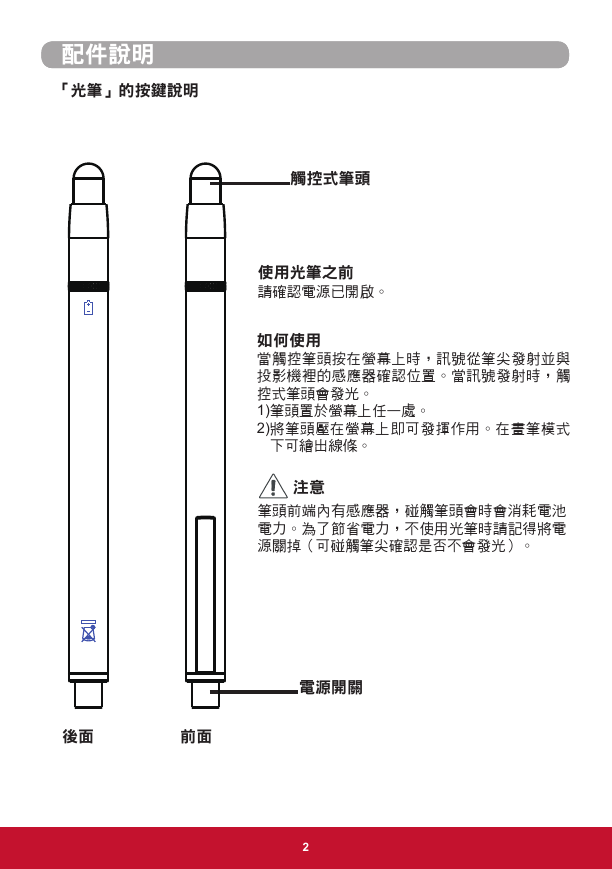

配件說明「光筆」的按鍵說明觸控式筆頭使用光筆之前請確認電源已開啟。如何使用當觸控筆頭按在螢幕上時，訊號從筆尖發射並與投影機裡的感應器確認位置。當訊號發射時，觸控式筆頭會發光。 1)筆頭置於螢幕上任一處。 2) 將筆頭壓在螢幕上即可發揮作用。在畫筆模式下可繪出線條。注意筆頭前端內有感應器，碰觸筆頭會時會消耗電池電力。為了節省電力，不使用光筆時請記得將電源關掉（可碰觸筆尖確認是否不會發光）。後面前面電源開關 2 配件說明

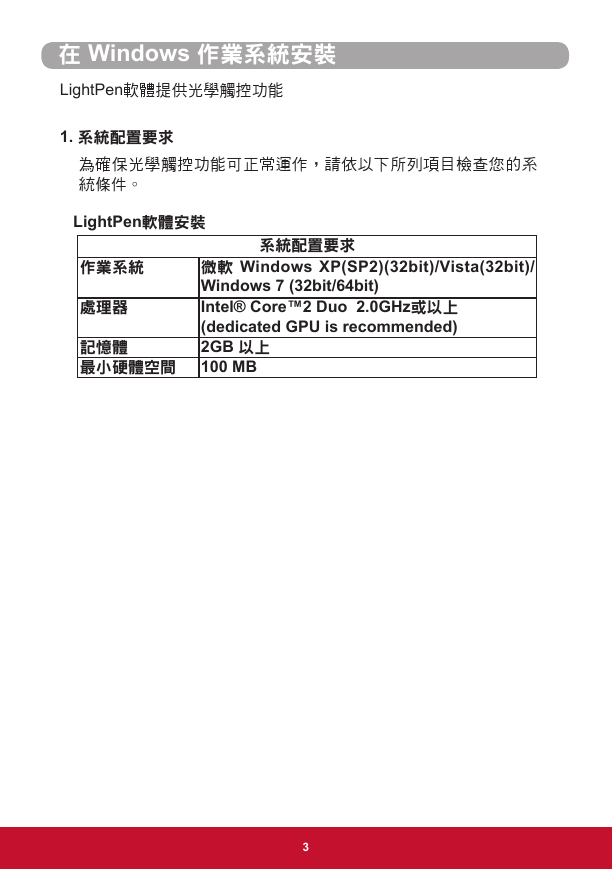

LightPen軟體提供光學觸控功能 1. 系統配置要求為確保光學觸控功能可正常運作，請依以下所列項目檢查您的系統條件。 LightPen軟體安裝系統配置要求作業系統處理器微軟 Windows XP(SP2)(32bit)/Vista(32bit)/ Windows 7 (32bit/64bit) Intel® Core™2 Duo 2.0GHz或以上 (dedicated GPU is recommended) 2GB 以上記憶體最小硬體空間 100 MB 3 在 Windows 作業系統安裝

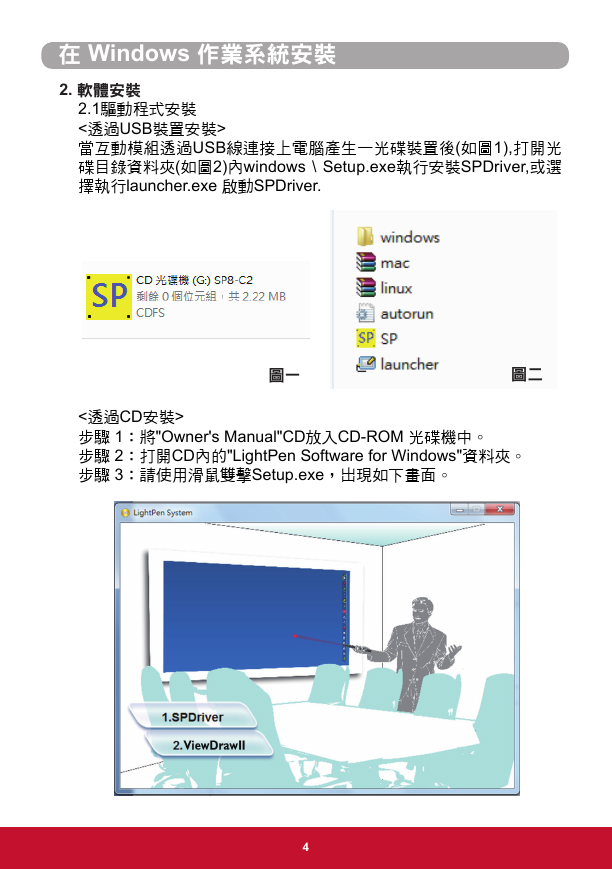

2. 軟體安裝 2.1驅動程式安裝 <透過USB裝置安裝> 當互動模組透過USB線連接上電腦產生一光碟裝置後(如圖1),打開光碟目錄資料夾(如圖2)內windows \ Setup.exe執行安裝SPDriver,或選擇執行launcher.exe 啟動SPDriver. 圖一圖二 <透過CD安裝> 步驟 1：將"Owner's Manual"CD放入CD-ROM 光碟機中。步驟 2：打開CD內的"LightPen Software for Windows"資料夾。步驟 3：請使用滑鼠雙擊Setup.exe，出現如下畫面。 4 在 Windows 作業系統安裝
