接口与通信报告学号：姓名：提交日期： 2010-12-9 成绩：东北大学秦皇岛分校

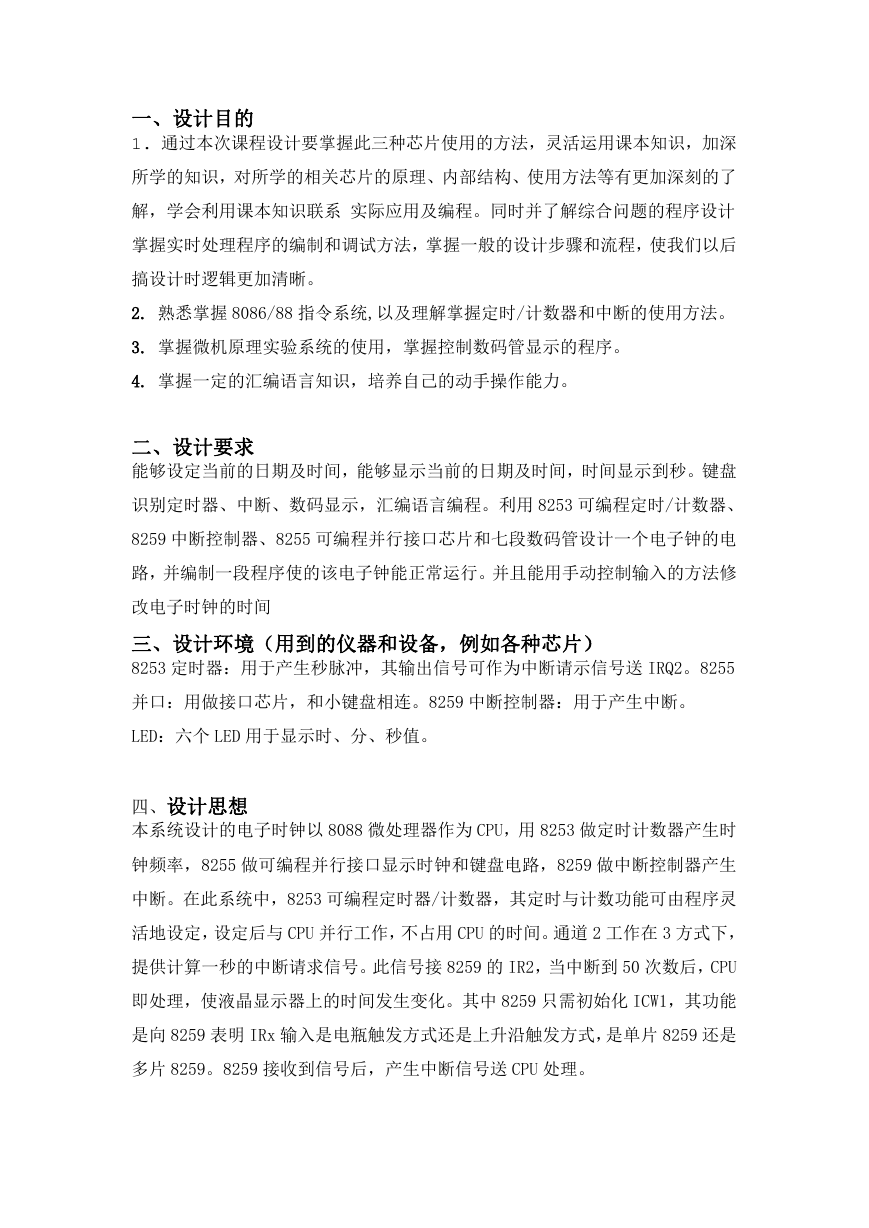

一、设计目的 1. 通过本次课程设计要掌握此三种芯片使用的方法，灵活运用课本知识，加深所学的知识，对所学的相关芯片的原理、内部结构、使用方法等有更加深刻的了解，学会利用课本知识联系实际应用及编程。同时并了解综合问题的程序设计掌握实时处理程序的编制和调试方法，掌握一般的设计步骤和流程，使我们以后搞设计时逻辑更加清晰。 2. 熟悉掌握 8086/88 指令系统,以及理解掌握定时/计数器和中断的使用方法。 3. 掌握微机原理实验系统的使用，掌握控制数码管显示的程序。 4. 掌握一定的汇编语言知识，培养自己的动手操作能力。二、设计要求能够设定当前的日期及时间，能够显示当前的日期及时间，时间显示到秒。键盘识别定时器、中断、数码显示，汇编语言编程。利用 8253 可编程定时/计数器、 8259 中断控制器、8255 可编程并行接口芯片和七段数码管设计一个电子钟的电路，并编制一段程序使的该电子钟能正常运行。并且能用手动控制输入的方法修改电子时钟的时间三、设计环境（用到的仪器和设备，例如各种芯片） 8253 定时器：用于产生秒脉冲，其输出信号可作为中断请示信号送 IRQ2。8255 并口：用做接口芯片，和小键盘相连。8259 中断控制器：用于产生中断。 LED：六个 LED 用于显示时、分、秒值。四、设计思想本系统设计的电子时钟以 8088 微处理器作为 CPU，用 8253 做定时计数器产生时钟频率，8255 做可编程并行接口显示时钟和键盘电路，8259 做中断控制器产生中断。在此系统中，8253 可编程定时器/计数器，其定时与计数功能可由程序灵活地设定，设定后与 CPU 并行工作，不占用 CPU 的时间。通道 2 工作在 3 方式下，提供计算一秒的中断请求信号。此信号接 8259 的 IR2，当中断到 50 次数后，CPU 即处理，使液晶显示器上的时间发生变化。其中 8259 只需初始化 ICW1，其功能是向 8259 表明 IRx 输入是电瓶触发方式还是上升沿触发方式，是单片 8259 还是多片 8259。8259 接收到信号后，产生中断信号送 CPU 处理。

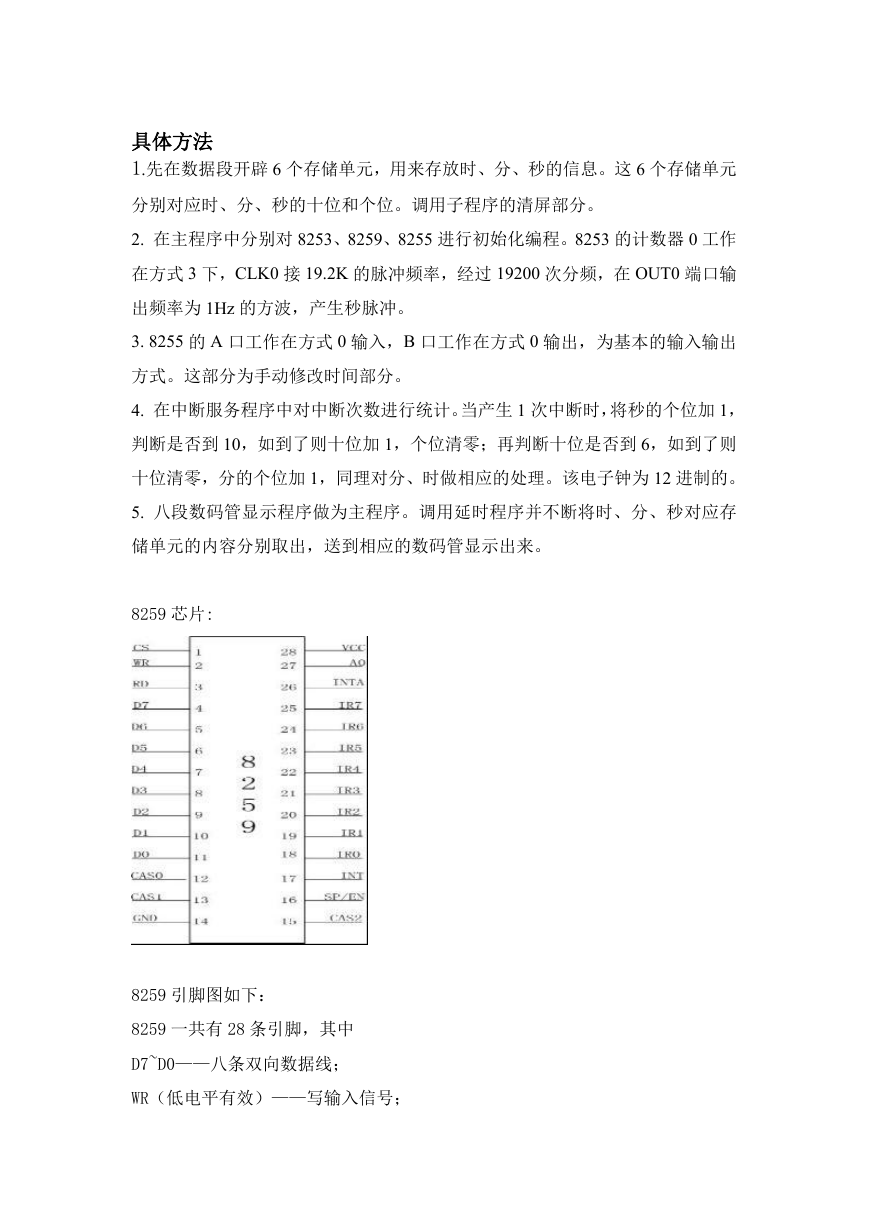

具体方法 1.先在数据段开辟 6 个存储单元，用来存放时、分、秒的信息。这 6 个存储单元分别对应时、分、秒的十位和个位。调用子程序的清屏部分。 2. 在主程序中分别对 8253、8259、8255 进行初始化编程。8253 的计数器 0 工作在方式 3 下，CLK0 接 19.2K 的脉冲频率，经过 19200 次分频，在 OUT0 端口输出频率为 1Hz 的方波，产生秒脉冲。 3. 8255 的 A 口工作在方式 0 输入，B 口工作在方式 0 输出，为基本的输入输出方式。这部分为手动修改时间部分。 4. 在中断服务程序中对中断次数进行统计。当产生 1 次中断时，将秒的个位加 1，判断是否到 10，如到了则十位加 1，个位清零；再判断十位是否到 6，如到了则十位清零，分的个位加 1，同理对分、时做相应的处理。该电子钟为 12 进制的。 5. 八段数码管显示程序做为主程序。调用延时程序并不断将时、分、秒对应存储单元的内容分别取出，送到相应的数码管显示出来。 8259 芯片: 8259 引脚图如下： 8259 一共有 28 条引脚，其中 D7~D0——八条双向数据线； WR（低电平有效）——写输入信号；

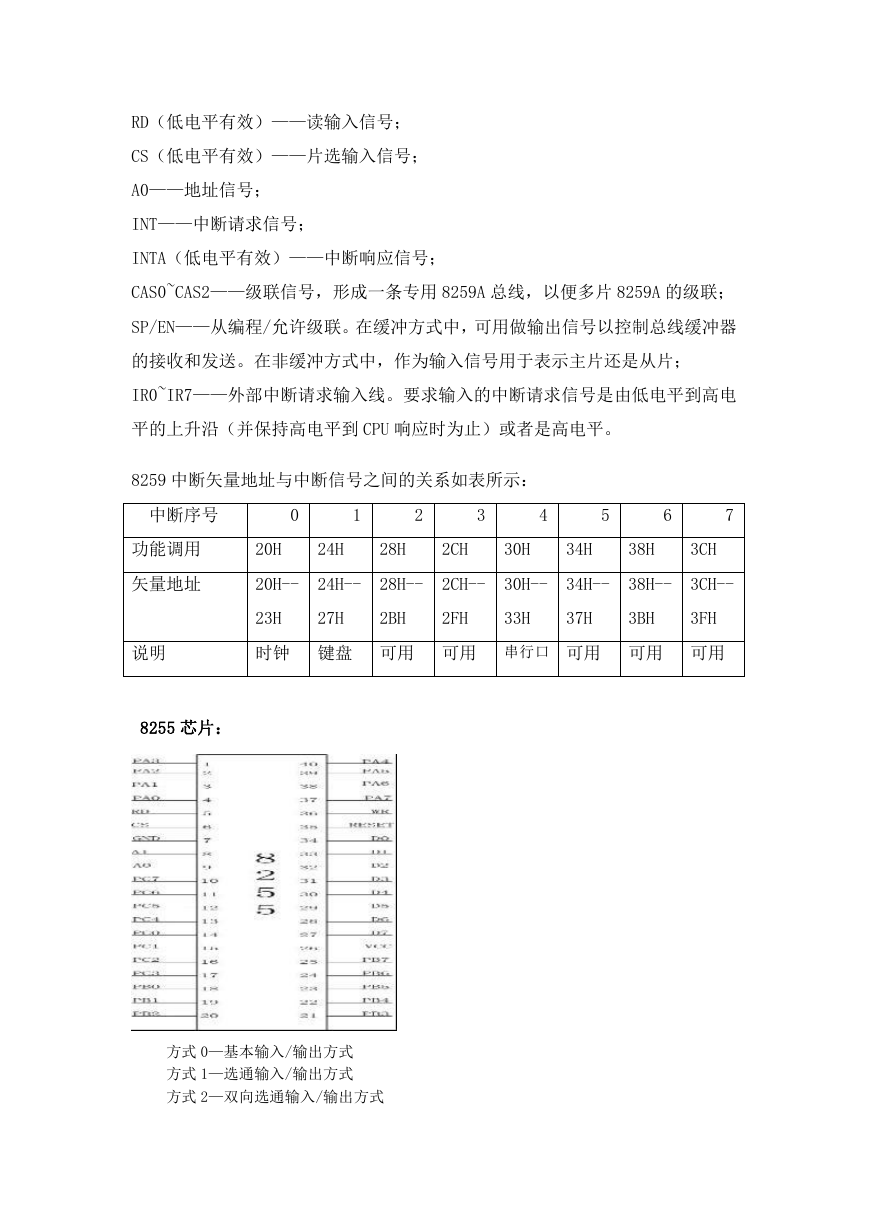

RD（低电平有效）——读输入信号； CS（低电平有效）——片选输入信号； A0——地址信号； INT——中断请求信号； INTA（低电平有效）——中断响应信号； CAS0~CAS2——级联信号，形成一条专用 8259A 总线，以便多片 8259A 的级联； SP/EN——从编程/允许级联。在缓冲方式中，可用做输出信号以控制总线缓冲器的接收和发送。在非缓冲方式中，作为输入信号用于表示主片还是从片； IR0~IR7——外部中断请求输入线。要求输入的中断请求信号是由低电平到高电平的上升沿（并保持高电平到 CPU 响应时为止）或者是高电平。 8259 中断矢量地址与中断信号之间的关系如表所示：中断序号 0 1 2 3 4 5 6 7 功能调用 20H 24H 28H 2CH 30H 34H 38H 3CH 矢量地址 20H-- 24H-- 28H-- 2CH-- 30H-- 34H-- 38H-- 3CH-- 23H 27H 2BH 2FH 33H 37H 3BH 3FH 说明时钟键盘可用可用串行口可用可用可用 8255 芯片：方式 0—基本输入/输出方式方式 1—选通输入/输出方式方式 2—双向选通输入/输出方式

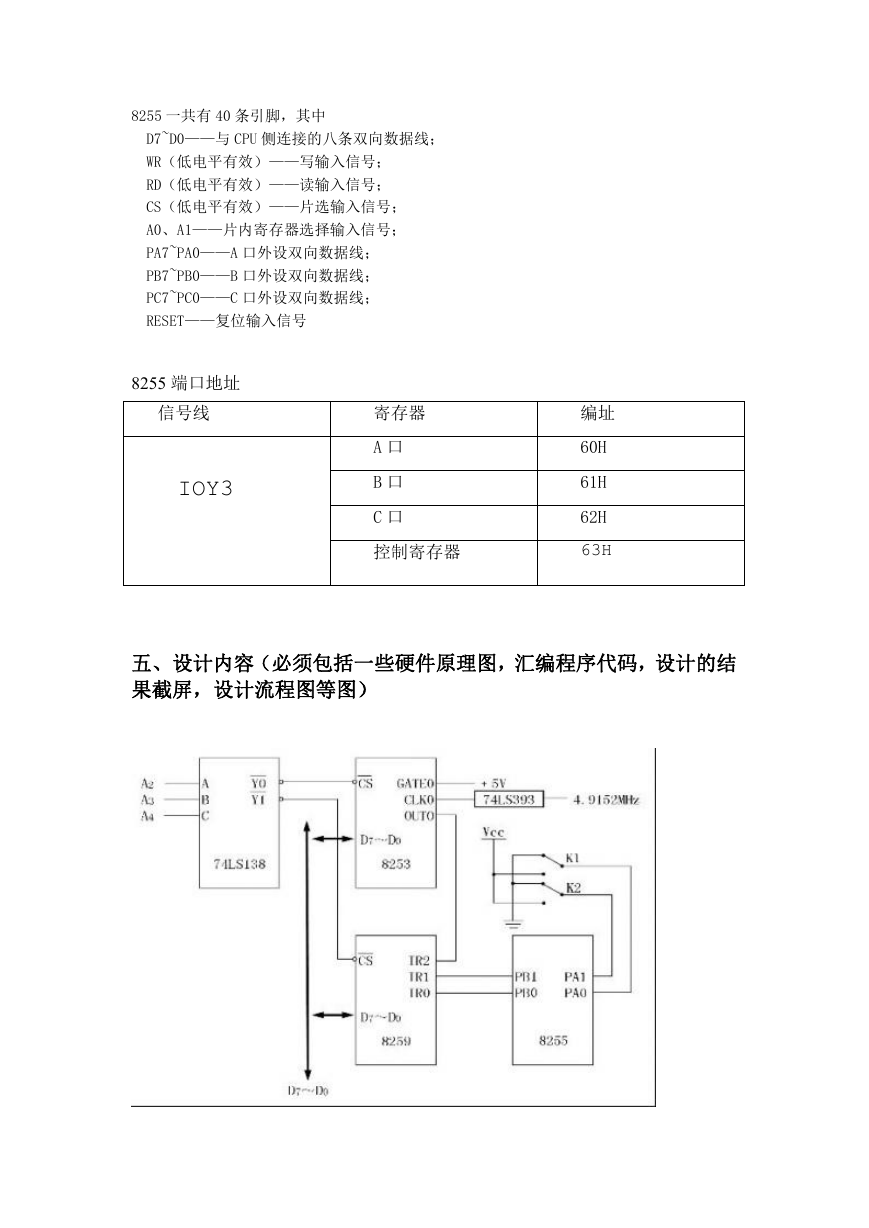

8255 一共有 40 条引脚，其中 D7~D0——与 CPU 侧连接的八条双向数据线； WR（低电平有效）——写输入信号； RD（低电平有效）——读输入信号； CS（低电平有效）——片选输入信号； A0、A1——片内寄存器选择输入信号； PA7~PA0——A 口外设双向数据线； PB7~PB0——B 口外设双向数据线； PC7~PC0——C 口外设双向数据线； RESET——复位输入信号 8255 端口地址信号线 IOY3 寄存器 A 口 B 口 C 口控制寄存器编址 60H 61H 62H 63H 五、设计内容（必须包括一些硬件原理图，汇编程序代码，设计的结果截屏，设计流程图等图）

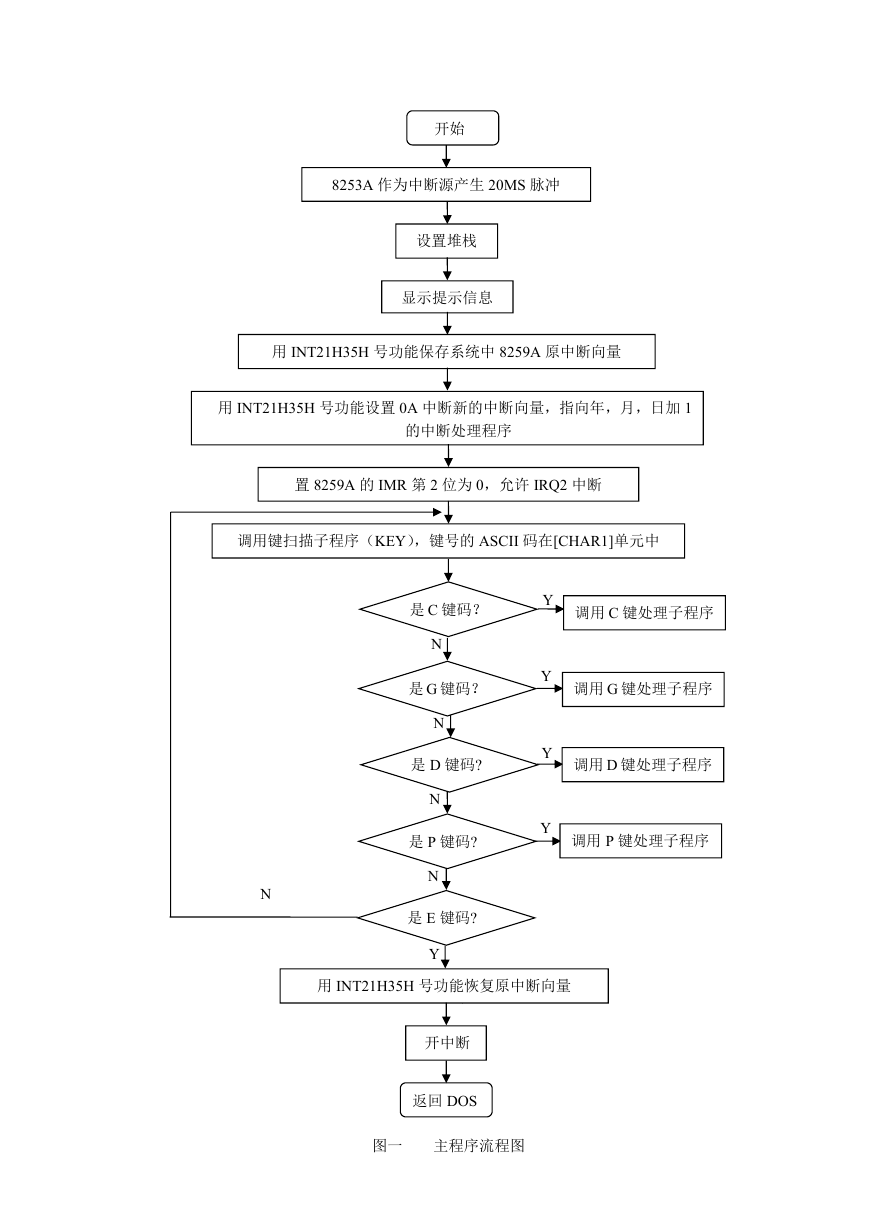

开始 8253A 作为中断源产生 20MS 脉冲设置堆栈显示提示信息用 INT21H35H 号功能保存系统中 8259A 原中断向量用 INT21H35H 号功能设置 0A 中断新的中断向量，指向年，月，日加 1 的中断处理程序置 8259A 的 IMR 第 2 位为 0，允许 IRQ2 中断调用键扫描子程序（KEY），键号的 ASCII 码在[CHAR1]单元中 Y Y Y Y 调用 C 键处理子程序调用 G 键处理子程序调用 D 键处理子程序调用 P 键处理子程序是 C 键码？ N 是 G 键码？ N 是 D 键码? N 是 P 键码? N 是 E 键码? Y N 用 INT21H35H 号功能恢复原中断向量开中断返回 DOS 图一主程序流程图

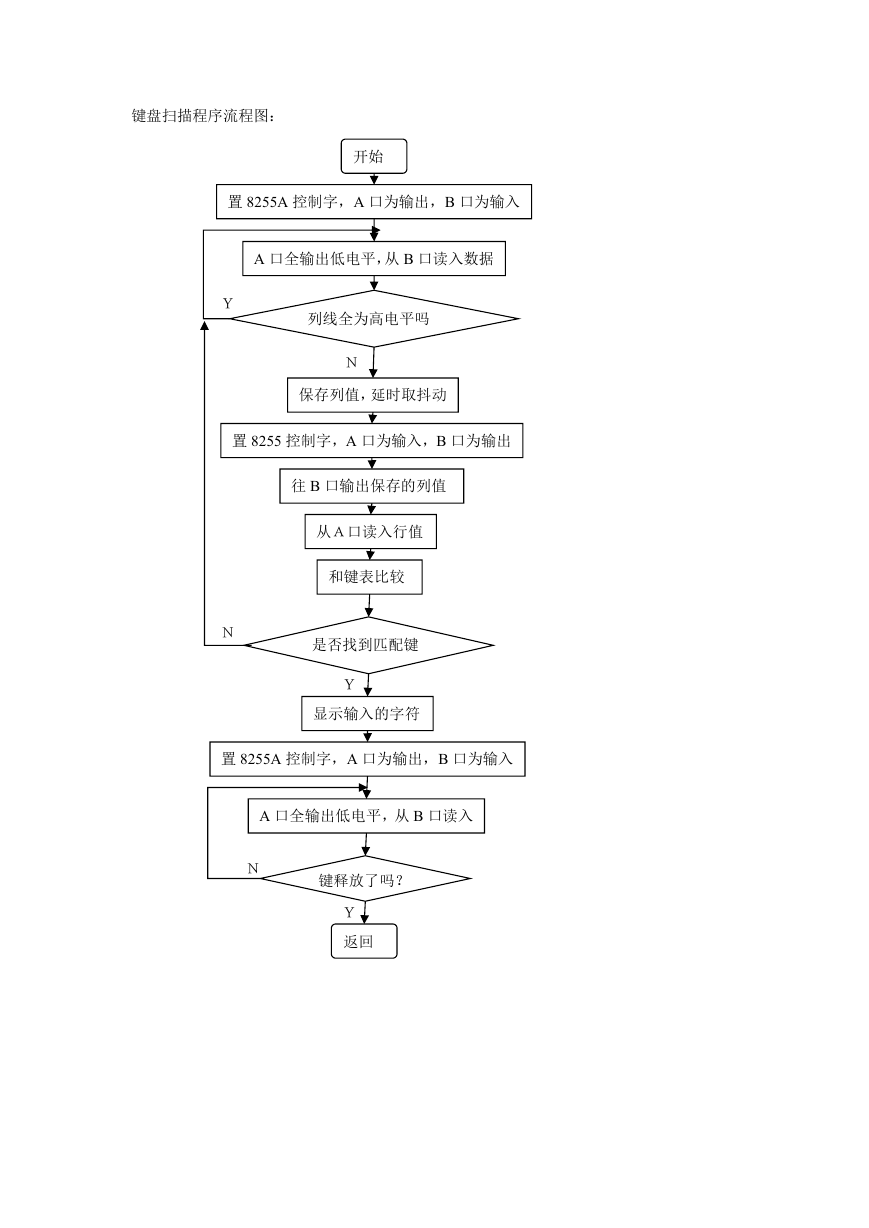

键盘扫描程序流程图：开始置 8255A 控制字，A 口为输出，B 口为输入 A 口全输出低电平，从 B 口读入数据Ｙ列线全为高电平吗Ｎ保存列值，延时取抖动置 8255 控制字，A 口为输入，B 口为输出往 B 口输出保存的列值Ｎ从Ａ口读入行值和键表比较是否找到匹配键Ｙ显示输入的字符置 8255A 控制字，A 口为输出，B 口为输入 A 口全输出低电平，从 B 口读入Ｎ键释放了吗？Ｙ返回

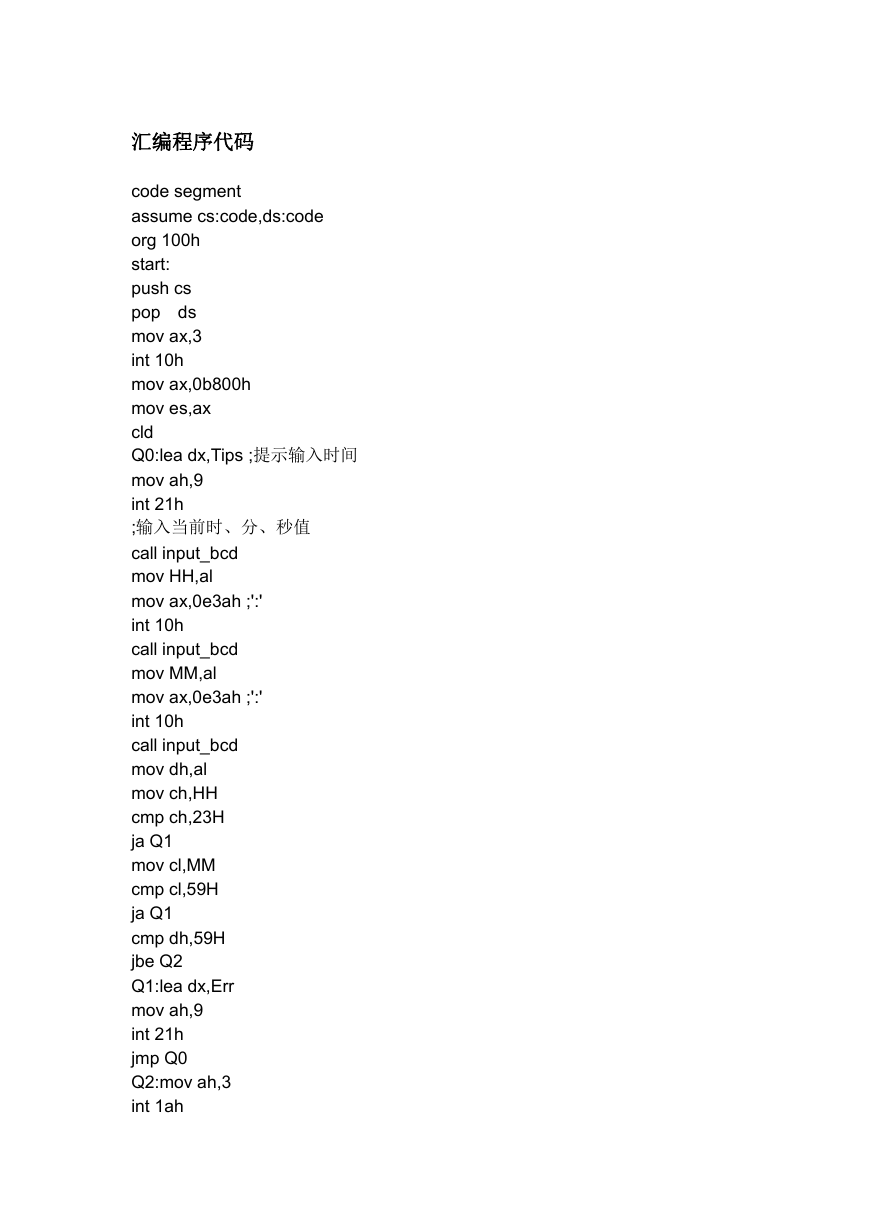

汇编程序代码 code segment assume cs:code,ds:code org 100h start: push cs pop ds mov ax,3 int 10h mov ax,0b800h mov es,ax cld Q0:lea dx,Tips ;提示输入时间 mov ah,9 int 21h ;输入当前时、分、秒值 call input_bcd mov HH,al mov ax,0e3ah ;':' int 10h call input_bcd mov MM,al mov ax,0e3ah ;':' int 10h call input_bcd mov dh,al mov ch,HH cmp ch,23H ja Q1 mov cl,MM cmp cl,59H ja Q1 cmp dh,59H jbe Q2 Q1:lea dx,Err mov ah,9 int 21h jmp Q0 Q2:mov ah,3 int 1ah
