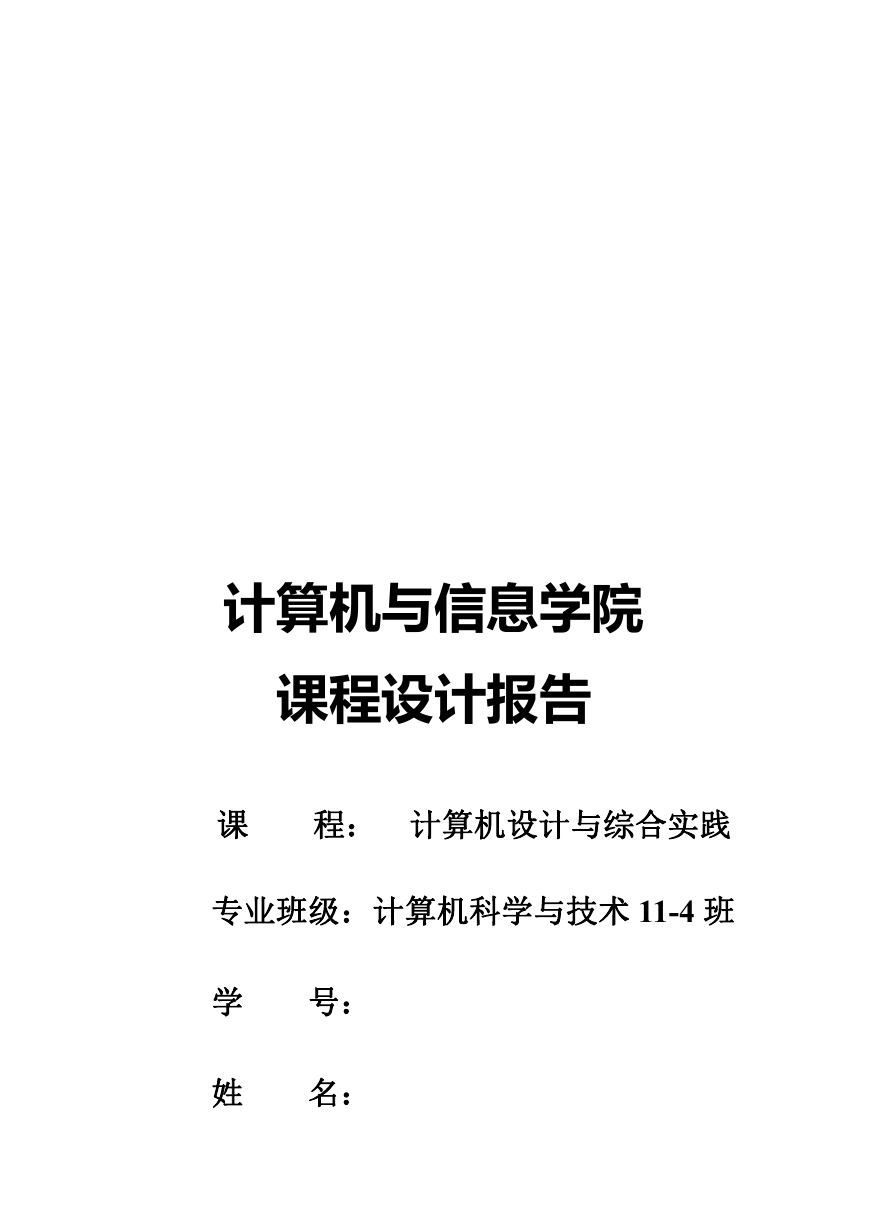

计算机与信息学院课程设计报告课程：计算机设计与综合实践专业班级：计算机科学与技术 11-4 班学姓号：名：

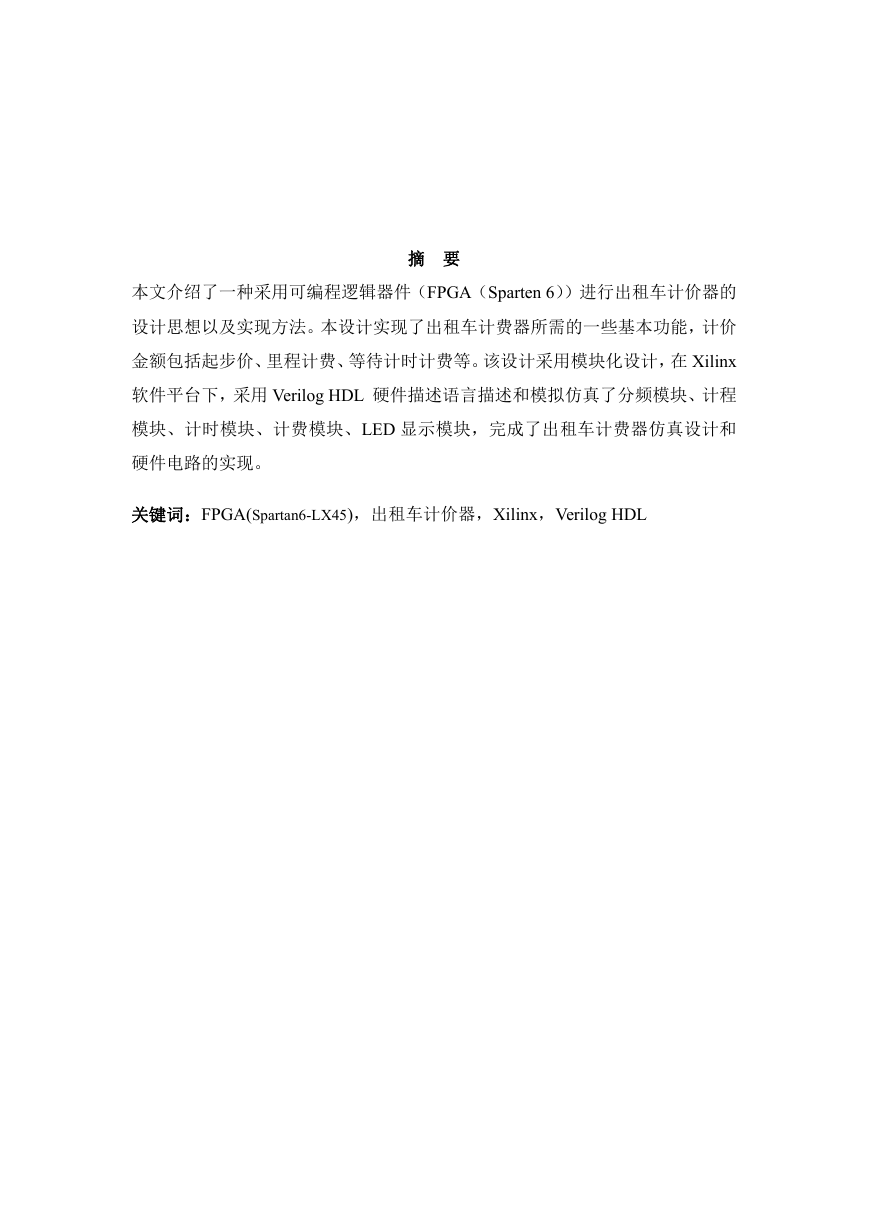

摘要本文介绍了一种采用可编程逻辑器件（FPGA（Sparten 6））进行出租车计价器的设计思想以及实现方法。本设计实现了出租车计费器所需的一些基本功能，计价金额包括起步价、里程计费、等待计时计费等。该设计采用模块化设计，在 Xilinx 软件平台下，采用 Verilog HDL 硬件描述语言描述和模拟仿真了分频模块、计程模块、计时模块、计费模块、LED 显示模块，完成了出租车计费器仿真设计和硬件电路的实现。关键词：FPGA(Spartan6-LX45)，出租车计价器，Xilinx，Verilog HDL

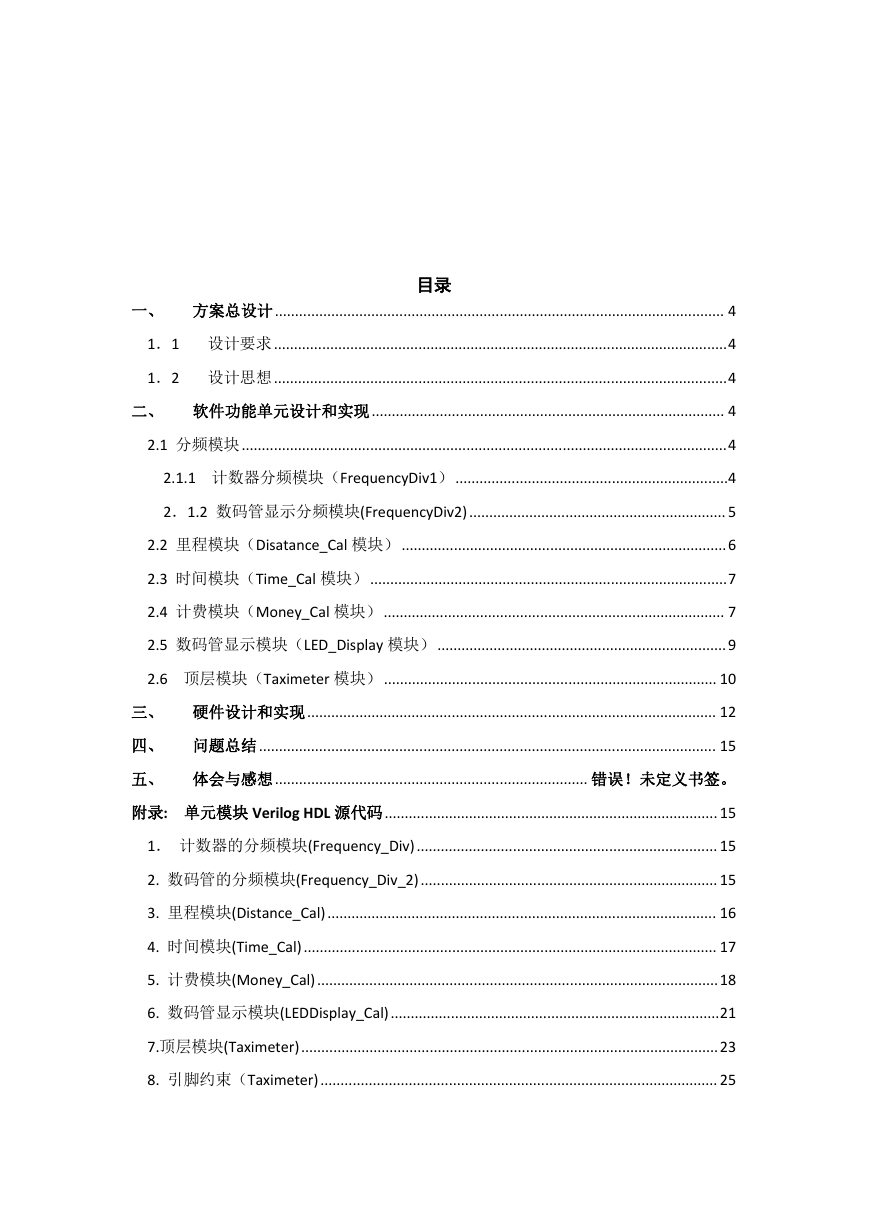

目录一、方案总设计................................................................................................................ 4 1．1 设计要求.................................................................................................................4 1．2 设计思想.................................................................................................................4 二、软件功能单元设计和实现........................................................................................ 4 2.1 分频模块.........................................................................................................................4 2.1.1 计数器分频模块（FrequencyDiv1）....................................................................4 2．1.2 数码管显示分频模块(FrequencyDiv2)................................................................ 5 2.2 里程模块（Disatance_Cal 模块）.................................................................................6 2.3 时间模块（Time_Cal 模块）.........................................................................................7 2.4 计费模块（Money_Cal 模块）..................................................................................... 7 2.5 数码管显示模块（LED_Display 模块）........................................................................9 2.6 顶层模块（Taximeter 模块）................................................................................... 10 三、硬件设计和实现...................................................................................................... 12 四、问题总结.................................................................................................................. 15 五、体会与感想.............................................................................. 错误！未定义书签。附录: 单元模块 Verilog HDL 源代码................................................................................... 15 1．计数器的分频模块(Frequency_Div)........................................................................... 15 2. 数码管的分频模块(Frequency_Div_2).......................................................................... 15 3. 里程模块(Distance_Cal)................................................................................................. 16 4. 时间模块(Time_Cal)....................................................................................................... 17 5. 计费模块(Money_Cal)....................................................................................................18 6. 数码管显示模块(LEDDisplay_Cal)..................................................................................21 7.顶层模块(Taximeter)........................................................................................................23 8. 引脚约束（Taximeter)................................................................................................... 25

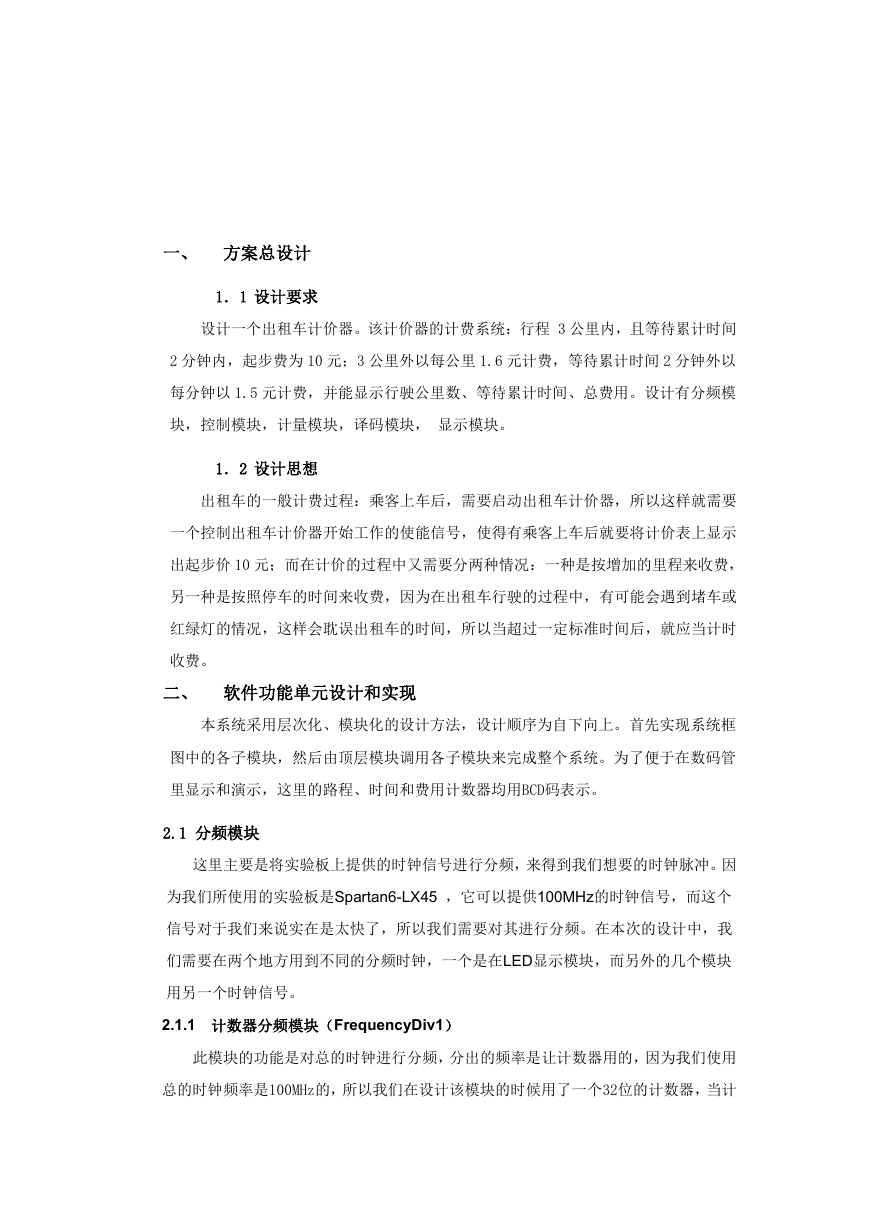

一、方案总设计 1．1 设计要求设计一个出租车计价器。该计价器的计费系统：行程 3 公里内，且等待累计时间 2 分钟内，起步费为 10 元；3 公里外以每公里 1.6 元计费，等待累计时间 2 分钟外以每分钟以 1.5 元计费，并能显示行驶公里数、等待累计时间、总费用。设计有分频模块，控制模块，计量模块，译码模块，显示模块。 1．2 设计思想出租车的一般计费过程：乘客上车后，需要启动出租车计价器，所以这样就需要一个控制出租车计价器开始工作的使能信号，使得有乘客上车后就要将计价表上显示出起步价 10 元；而在计价的过程中又需要分两种情况：一种是按增加的里程来收费，另一种是按照停车的时间来收费，因为在出租车行驶的过程中，有可能会遇到堵车或红绿灯的情况，这样会耽误出租车的时间，所以当超过一定标准时间后，就应当计时收费。二、软件功能单元设计和实现本系统采用层次化、模块化的设计方法，设计顺序为自下向上。首先实现系统框图中的各子模块，然后由顶层模块调用各子模块来完成整个系统。为了便于在数码管里显示和演示，这里的路程、时间和费用计数器均用BCD码表示。 2.1 分频模块这里主要是将实验板上提供的时钟信号进行分频，来得到我们想要的时钟脉冲。因为我们所使用的实验板是Spartan6-LX45 ，它可以提供100MHz的时钟信号，而这个信号对于我们来说实在是太快了，所以我们需要对其进行分频。在本次的设计中，我们需要在两个地方用到不同的分频时钟，一个是在LED显示模块，而另外的几个模块用另一个时钟信号。 2.1.1 计数器分频模块（FrequencyDiv1）此模块的功能是对总的时钟进行分频，分出的频率是让计数器用的，因为我们使用总的时钟频率是100MHz的，所以我们在设计该模块的时候用了一个32位的计数器，当计

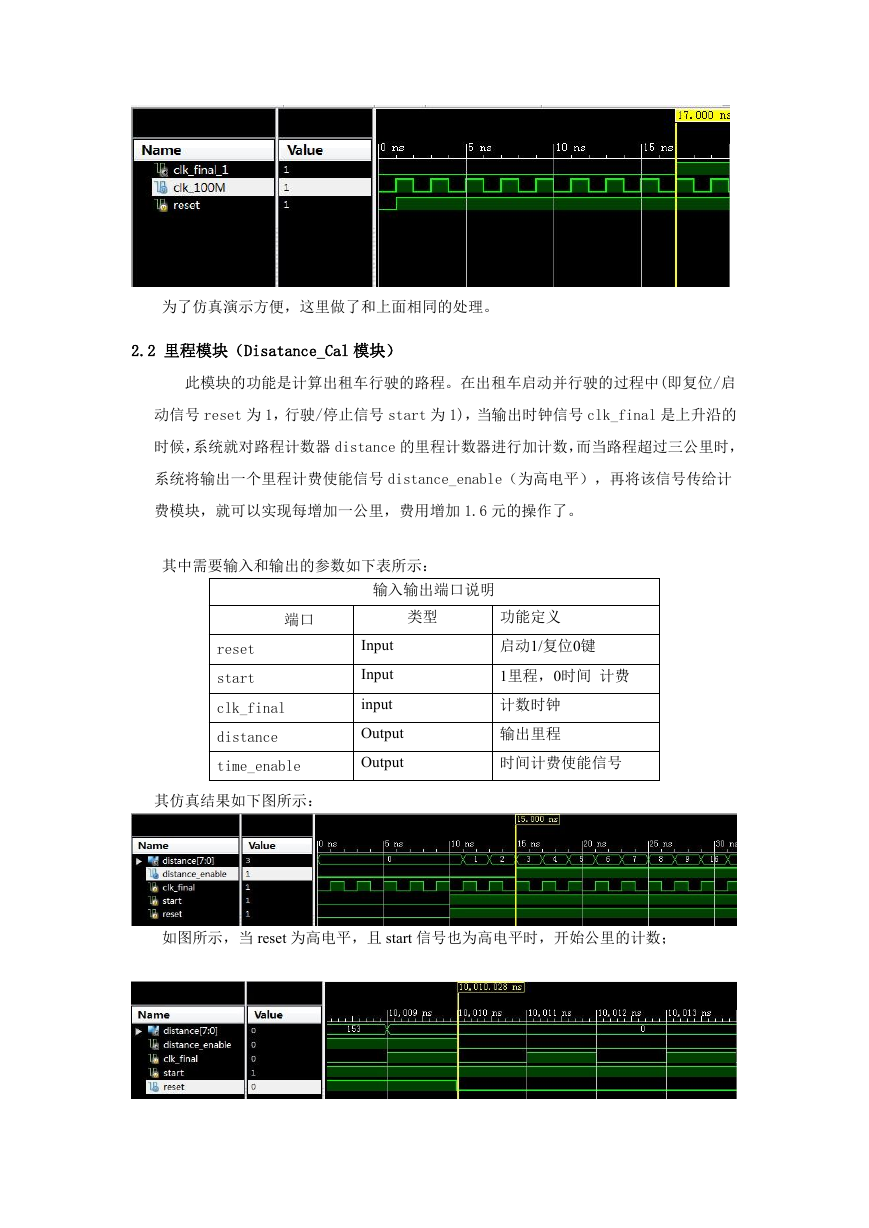

数器计到25_000000的时候产生一个时钟信号，提供给里程模块，时间模块，计费模块使用。其实我们是将100MHz分频后变成每一秒计数一次，这也是为了便于实验（在现实生活中不一定是这样）。其中需要输入和输出的参数如下表所示：输入输出端口说明端口类型 clk_100M reset clk_final Input Input Output 其仿真的结果如下图所示: 功能定义系统时钟启动1/复位0键计数时钟仿真过程中为了能看见显示结果，就将分频调小了，上图每八个系统时钟来时输出一次我们需要的时钟信号。 2．1.2 数码管显示分频模块(FrequencyDiv2) 此模块产生的脉冲信号是提供给数码管的，因为要显示的数据有六位，所以数码管的扫描频率应该要比计数分频模块更快。我们经过测试后，得到500000这个数值。当计数到500000这个值时，输出一个脉冲信号，扫描一遍数码管，更新数码管上的数据。其中需要输入和输出的参数如下表所示：输入输出端口说明端口类型 clk_100M reset clk_final_1 Input Input Output 其仿真结果如下图所示：功能定义系统时钟启动1/复位0键数码管时钟

为了仿真演示方便，这里做了和上面相同的处理。 2.2 里程模块（Disatance_Cal 模块）此模块的功能是计算出租车行驶的路程。在出租车启动并行驶的过程中(即复位/启动信号 reset 为 1，行驶/停止信号 start 为 1)，当输出时钟信号 clk_final 是上升沿的时候，系统就对路程计数器 distance 的里程计数器进行加计数，而当路程超过三公里时，系统将输出一个里程计费使能信号 distance_enable（为高电平），再将该信号传给计费模块，就可以实现每增加一公里，费用增加 1.6 元的操作了。其中需要输入和输出的参数如下表所示：输入输出端口说明端口类型功能定义 reset start clk_final distance time_enable Input Input input Output Output 启动1/复位0键 1里程，0时间计费计数时钟输出里程时间计费使能信号其仿真结果如下图所示：如图所示，当 reset 为高电平，且 start 信号也为高电平时，开始公里的计数；

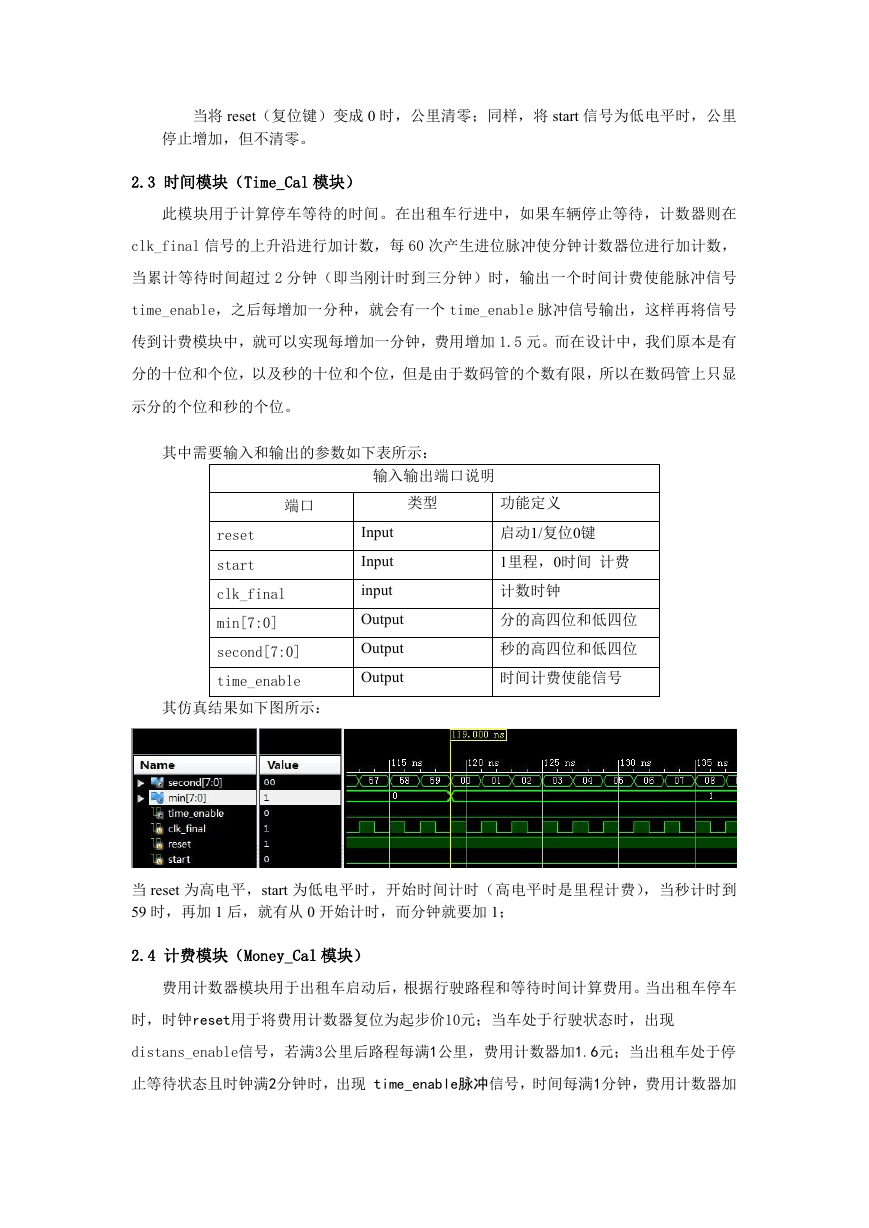

当将 reset（复位键）变成 0 时，公里清零；同样，将 start 信号为低电平时，公里停止增加，但不清零。 2.3 时间模块（Time_Cal 模块）此模块用于计算停车等待的时间。在出租车行进中，如果车辆停止等待，计数器则在 clk_final 信号的上升沿进行加计数，每 60 次产生进位脉冲使分钟计数器位进行加计数，当累计等待时间超过 2 分钟（即当刚计时到三分钟）时，输出一个时间计费使能脉冲信号 time_enable，之后每增加一分种，就会有一个 time_enable 脉冲信号输出，这样再将信号传到计费模块中，就可以实现每增加一分钟，费用增加 1.5 元。而在设计中，我们原本是有分的十位和个位，以及秒的十位和个位，但是由于数码管的个数有限，所以在数码管上只显示分的个位和秒的个位。其中需要输入和输出的参数如下表所示：输入输出端口说明端口类型功能定义 reset start clk_final min[7:0] second[7:0] time_enable Input Input input Output Output Output 其仿真结果如下图所示：启动1/复位0键 1里程，0时间计费计数时钟分的高四位和低四位秒的高四位和低四位时间计费使能信号当 reset 为高电平，start 为低电平时，开始时间计时（高电平时是里程计费），当秒计时到 59 时，再加 1 后，就有从 0 开始计时，而分钟就要加 1； 2.4 计费模块（Money_Cal 模块）费用计数器模块用于出租车启动后，根据行驶路程和等待时间计算费用。当出租车停车时，时钟reset用于将费用计数器复位为起步价10元；当车处于行驶状态时，出现 distans_enable信号，若满3公里后路程每满1公里，费用计数器加1.6元；当出租车处于停止等待状态且时钟满2分钟时，出现 time_enable脉冲信号，时间每满1分钟，费用计数器加

1.5元。由于在该模块中，我们在最终的数码管上要显示的是 BCD 码，所以在计算时，我们是分成三部分的（这里以按时计费模块来举例），分别是角位，元位，以及十元位，由于角位只可能出现 5 和 0 这两种情况，所以就需要分成这两种情况来讨论。当角位出现的是 0 时，元位也有两种情况出现，即小于 9，和大于等于 9。对于小于 9 的情况来说，只需要直接角位加 5，元位加 1 即可；而对于元位是大于等于 9 时，因为我们需要的是 BCD 码，所以应该是角位直接加 5，而元位需要清零，然后向十元位进位，其实进位时同样也要判断是否有大于等于 9 的情况，只需做同样工作即可（而我们假设一次的总费用不会超过 99.9 元）。角位的第二种情况，即出现 5 的情况时，也需要做同样的分析，即要看看元位是否计到 9。若没有计到 9，按上面所说的步骤对相应的位进行进位清零操作即可。而计到 9 之后，就比较复杂一点，由于是要加 1.5 元，而此时元位角位出现的是 95，角位产生的进位也需要加到元位，也就是说，元位加了 2，角位被清零了，这样理解后写出相应的实现代码也不是很难了。对于历程的计费过程就不再详述了，大致的思想和时间计费差不多，只是实现上有些许区别。其中需要输入和输出的参数如下表所示：输入输出端口说明端口类型功能定义 reset clk_final distance_enable Time_enable Money[11:0] Input input Input input Input 启动1/复位0键数码管时钟里程计费使能信号时间计费使能信号总费用输出其仿真结果如下图所示：当 distance_enable 为 1 时，开始公里计费，此时 time_enable 为低电平， 1.6 元；
