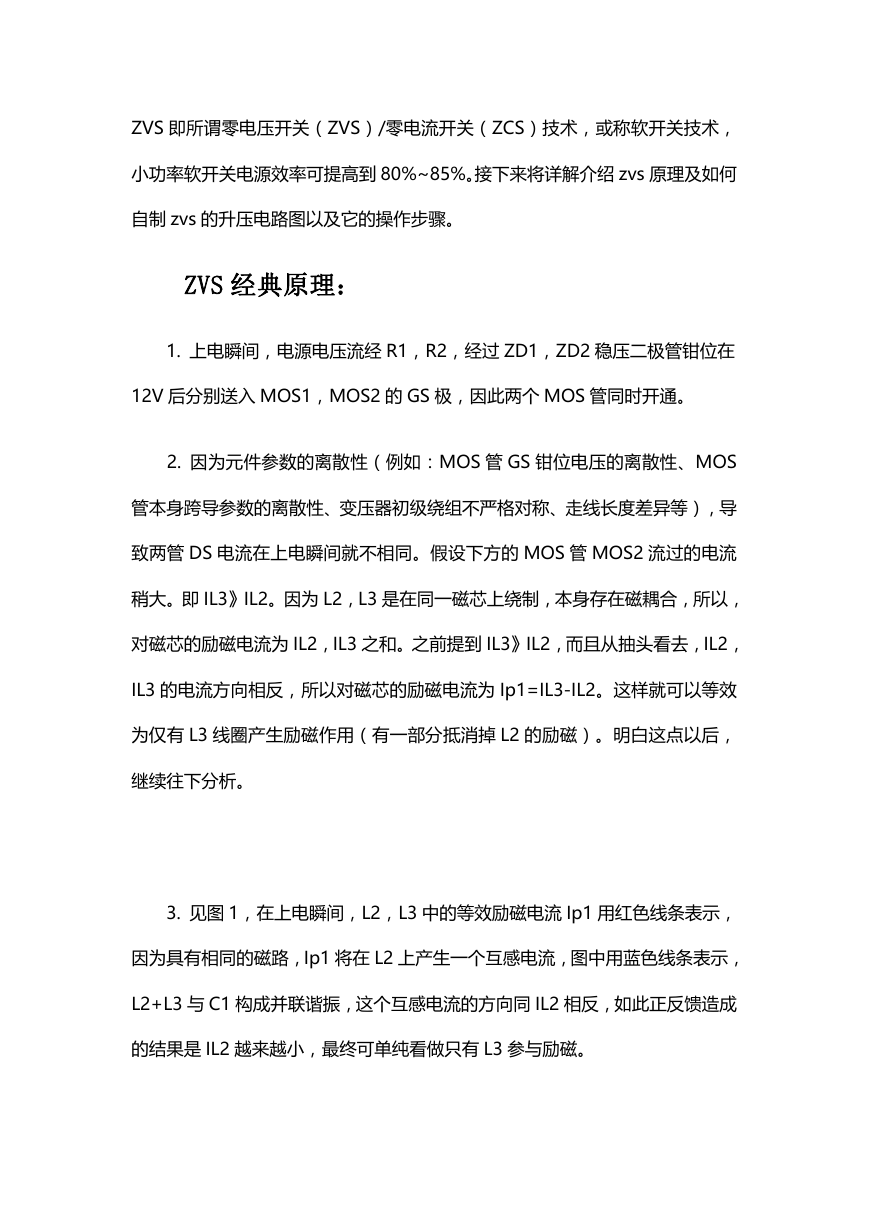

ZVS 即所谓零电压开关（ZVS）/零电流开关（ZCS）技术，或称软开关技术， 小功率软开关电源效率可提高到 80%~85%。接下来将详解介绍 zvs 原理及如何 自制 zvs 的升压电路图以及它的操作步骤。 ZVS 经典原理： 1. 上电瞬间，电源电压流经 R1，R2，经过 ZD1，ZD2 稳压二极管钳位在 12V 后分别送入 MOS1，MOS2 的 GS 极，因此两个 MOS 管同时开通。 2. 因为元件参数的离散性（例如：MOS 管 GS 钳位电压的离散性、MOS 管本身跨导参数的离散性、变压器初级绕组不严格对称、走线长度差异等），导 致两管 DS 电流在上电瞬间就不相同。假设下方的 MOS 管 MOS2 流过的电流 稍大。即 IL3》IL2。因为 L2，L3 是在同一磁芯上绕制，本身存在磁耦合，所以， 对磁芯的励磁电流为 IL2，IL3 之和。之前提到 IL3》IL2，而且从抽头看去，IL2， IL3 的电流方向相反，所以对磁芯的励磁电流为 Ip1=IL3-IL2。这样就可以等效 为仅有 L3 线圈产生励磁作用（有一部分抵消掉 L2 的励磁）。明白这点以后， 继续往下分析。 3. 见图 1，在上电瞬间，L2，L3 中的等效励磁电流 Ip1 用红色线条表示， 因为具有相同的磁路，Ip1 将在 L2 上产生一个互感电流，图中用蓝色线条表示， L2+L3 与 C1 构成并联谐振，这个互感电流的方向同 IL2 相反，如此正反馈造成 的结果是 IL2 越来越小，最终可单纯看做只有 L3 参与励磁。 

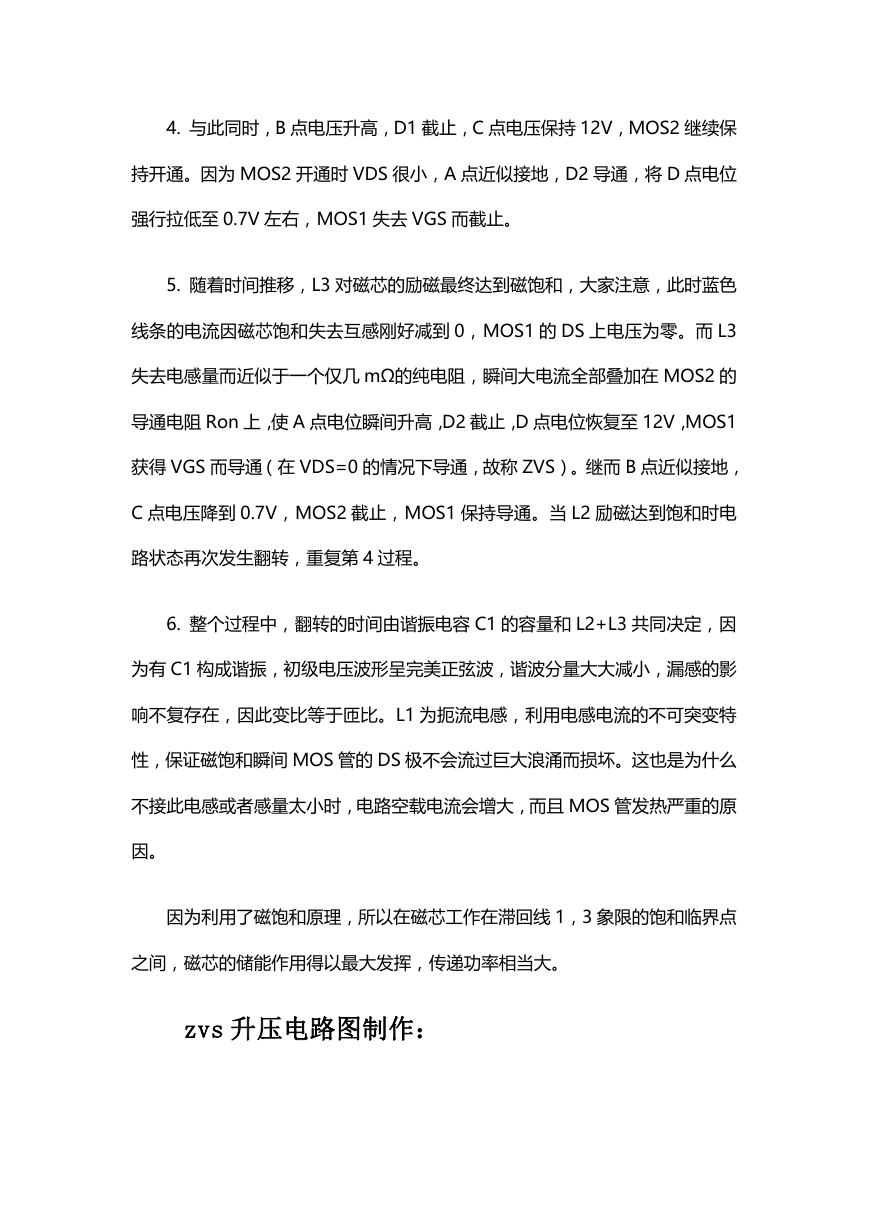

4. 与此同时，B 点电压升高，D1 截止，C 点电压保持 12V，MOS2 继续保 持开通。因为 MOS2 开通时 VDS 很小，A 点近似接地，D2 导通，将 D 点电位 强行拉低至 0.7V 左右，MOS1 失去 VGS 而截止。 5. 随着时间推移，L3 对磁芯的励磁最终达到磁饱和，大家注意，此时蓝色 线条的电流因磁芯饱和失去互感刚好减到 0，MOS1 的 DS 上电压为零。而 L3 失去电感量而近似于一个仅几 mΩ的纯电阻，瞬间大电流全部叠加在 MOS2 的 导通电阻 Ron 上，使 A 点电位瞬间升高，D2 截止，D 点电位恢复至 12V，MOS1 获得 VGS 而导通（在 VDS=0 的情况下导通，故称 ZVS）。继而 B 点近似接地， C 点电压降到 0.7V，MOS2 截止，MOS1 保持导通。当 L2 励磁达到饱和时电 路状态再次发生翻转，重复第 4 过程。 6. 整个过程中，翻转的时间由谐振电容 C1 的容量和 L2+L3 共同决定，因 为有 C1 构成谐振，初级电压波形呈完美正弦波，谐波分量大大减小，漏感的影 响不复存在，因此变比等于匝比。L1 为扼流电感，利用电感电流的不可突变特 性，保证磁饱和瞬间 MOS 管的 DS 极不会流过巨大浪涌而损坏。这也是为什么 不接此电感或者感量太小时，电路空载电流会增大，而且 MOS 管发热严重的原 因。 因为利用了磁饱和原理，所以在磁芯工作在滞回线 1，3 象限的饱和临界点 之间，磁芯的储能作用得以最大发挥，传递功率相当大。 zvs 升压电路图制作： 

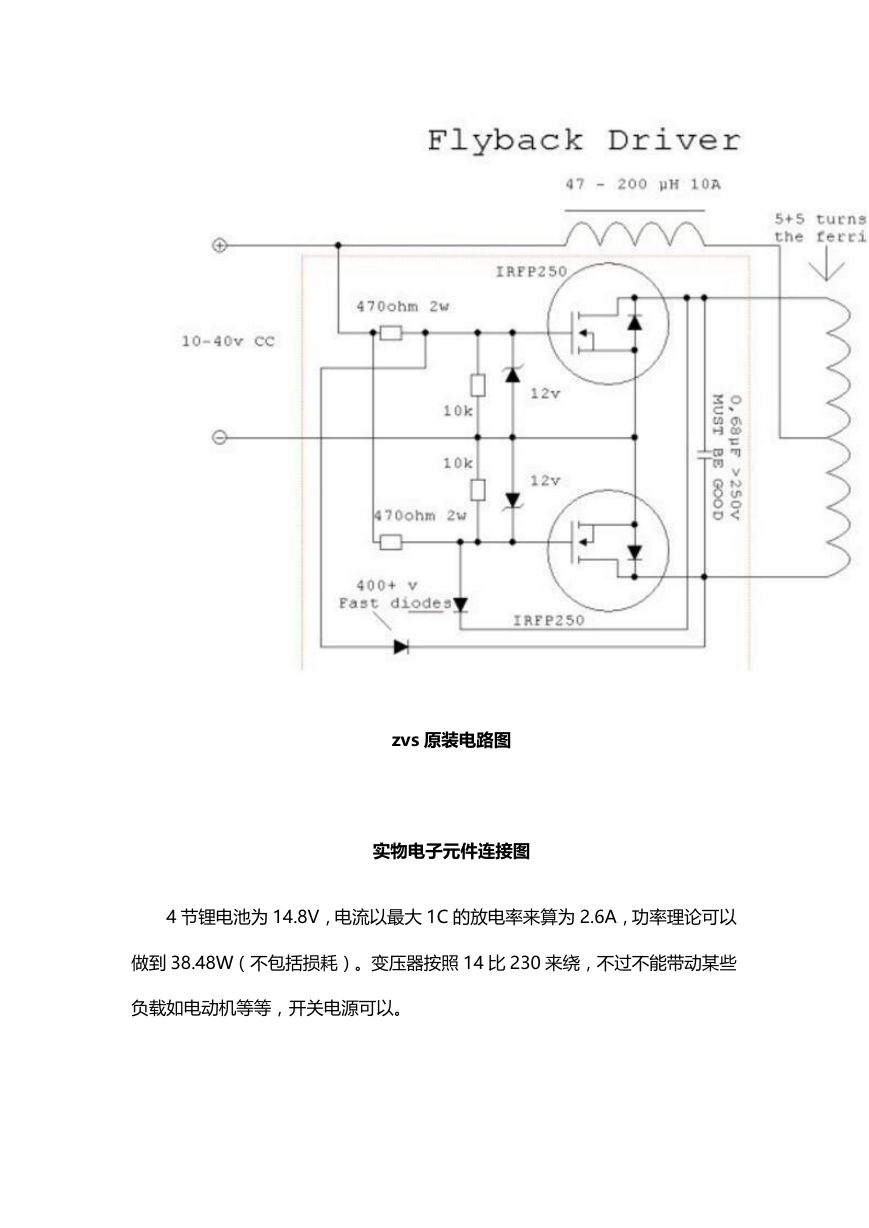

zvs 原装电路图 实物电子元件连接图 4 节锂电池为 14.8V，电流以最大 1C 的放电率来算为 2.6A，功率理论可以 做到 38.48W（不包括损耗）。变压器按照 14 比 230 来绕，不过不能带动某些 负载如电动机等等，开关电源可以。 

注意稳压管一定要加，防止 GE 击穿。二极管用 400V 以上的，还有那个谐 振电容一定要有好的，如安规系列，用普通涤纶的会烧爆。 快恢复二极管一般用 FR107、 电容器不用太贵的，用普通的电磁炉 0.3uF 电容两个并联就行了。 UF4007 比 FR307 快得多，那个管子电流要求不是那么高。 注意。这个逆变器输出是高频正弦波交流电。电动机无法运作。凡是用传统 铁芯变压器的也一概不好使。日光灯如果用电子镇流器。请把里面的整流用 4007 换 FR107.节能灯同理。或者在外面用快恢复整流以后直接送进镇流器/节能灯。 开关电源。考虑到内部整流管的能力，也不一定可以。能行的话给开关电源 换快恢复。或者干脆外部整流以后送进去。 想要带动电动机之类的需要 50hz 正弦波逆变器，那个就很很很复杂了。 至于变压器。拆个高压包，在磁芯上面自己绕。初级多股线并绕 6 圈中间抽 头也就是 3+3.次级 60 左右［这个变压器参数 12V 输入标准。输入电压有变请 自行计算。］。电容用安规电容。但是功率稍大就发热。可以考虑用电磁炉。 注意初级不能开路，会烧管子的，在一个就是多准备些稳压管和快恢复，如 果电容不好的话 击穿后容易烧稳压管和快恢复。
