1理论分析
1.1课程设计的题目
1.2解题过程
1.3运算结果
2程序设计
2.1程序设计框图
2.2程序代码
3程序运行结果及图表分析和总结
3.1程序运行结果
3.2图表分析
3.3总结
参考文献

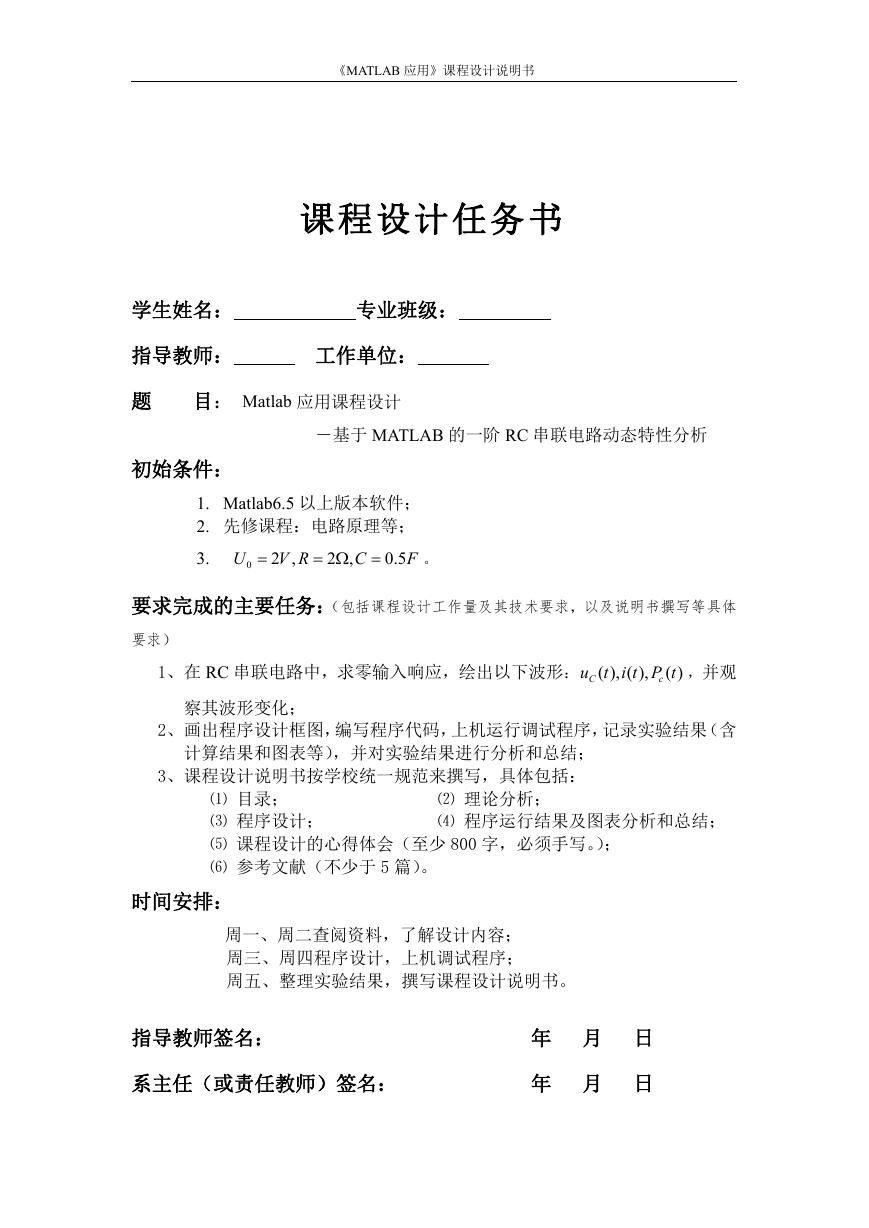

《MATLAB 应用》课程设计说明书 课程设计任务书 学生姓名: 专业班级: 指导教师: 工作单位: 题 目: Matlab 应用课程设计 -基于 MATLAB 的一阶 RC 串联电路动态特性分析 初始条件: 1. Matlab6.5 以上版本软件; 2. 先修课程:电路原理等; 3. 0.5 F    2 , V R 2 , C U 0  。 要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体 要求) 1、在 RC 串联电路中,求零输入响应,绘出以下波形: ( ), ( ), i t P t ,并观 ( ) u t C c 察其波形变化; 2、画出程序设计框图,编写程序代码,上机运行调试程序,记录实验结果(含 计算结果和图表等),并对实验结果进行分析和总结; 3、课程设计说明书按学校统一规范来撰写,具体包括: ⑴ 目录; ⑶ 程序设计; ⑸ 课程设计的心得体会(至少 800 字,必须手写。); ⑹ 参考文献(不少于 5 篇)。 ⑵ 理论分析; ⑷ 程序运行结果及图表分析和总结; 时间安排: 周一、周二查阅资料,了解设计内容; 周三、周四程序设计,上机调试程序; 周五、整理实验结果,撰写课程设计说明书。 指导教师签名: 年 月 日 系主任(或责任教师)签名: 年 月 日

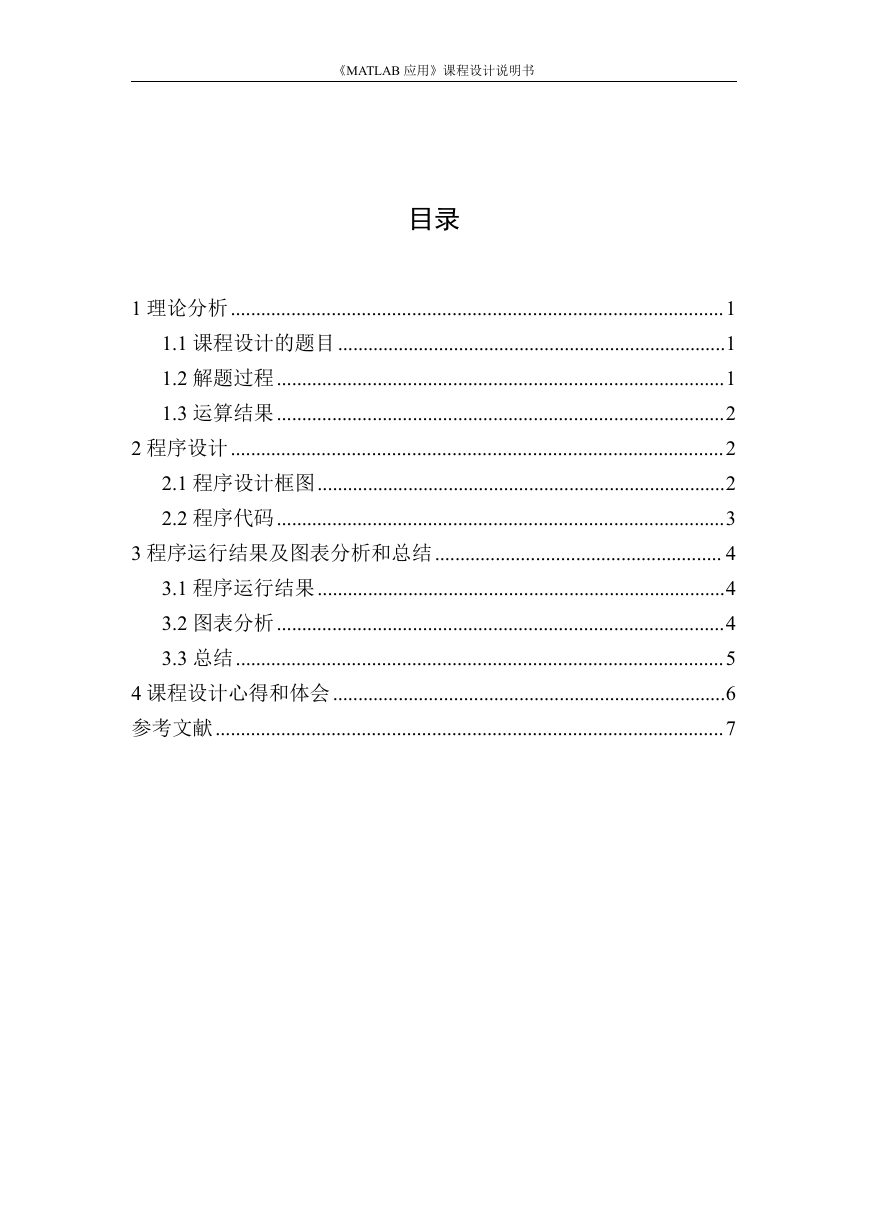

《MATLAB 应用》课程设计说明书 目录 1 理论分析..................................................................................................1 1.1 课程设计的题目.............................................................................1 1.2 解题过程.........................................................................................1 1.3 运算结果.........................................................................................2 2 程序设计..................................................................................................2 2.1 程序设计框图.................................................................................2 2.2 程序代码.........................................................................................3 3 程序运行结果及图表分析和总结......................................................... 4 3.1 程序运行结果.................................................................................4 3.2 图表分析.........................................................................................4 3.3 总结.................................................................................................5 4 课程设计心得和体会..............................................................................6 参考文献.....................................................................................................7
《MATLAB 应用》课程设计说明书

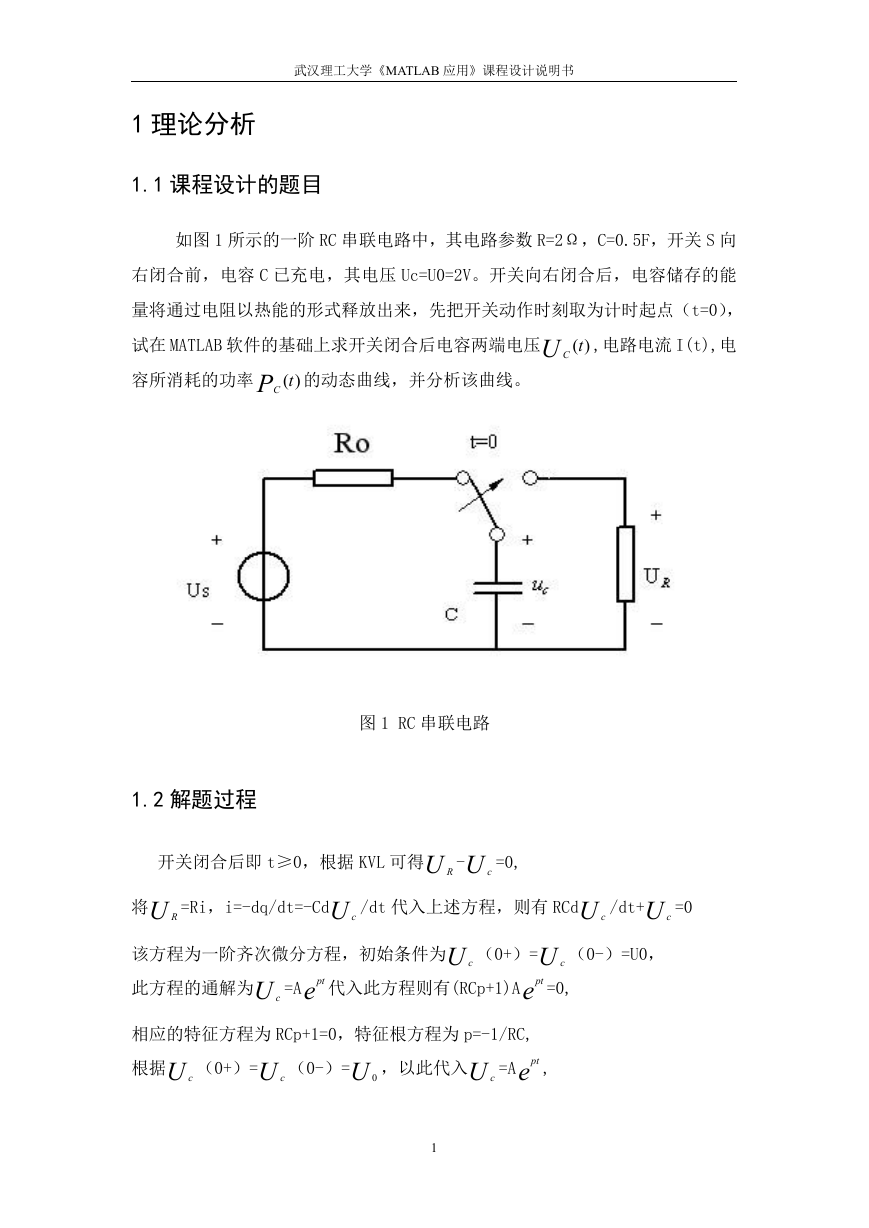

武汉理工大学《MATLAB 应用》课程设计说明书 1 理论分析 1.1 课程设计的题目 如图 1 所示的一阶 RC 串联电路中,其电路参数 R=2Ω,C=0.5F,开关 S 向 右闭合前,电容 C 已充电,其电压 Uc=U0=2V。开关向右闭合后,电容储存的能 量将通过电阻以热能的形式释放出来,先把开关动作时刻取为计时起点(t=0), 试在 MATLAB 软件的基础上求开关闭合后电容两端电压 容所消耗的功率 )(tPC 的动态曲线,并分析该曲线。 )(tU C ,电路电流 I(t),电 图 1 RC 串联电路 1.2 解题过程 开关闭合后即 t≥0,根据 KVL 可得U R -U c =0, /dt 代入上述方程,则有 RCdU c =Ri,i=-dq/dt=-CdU c 将U R 该方程为一阶齐次微分方程,初始条件为U c 此方程的通解为U c (0+)=U c =Aept 代入此方程则有(RCp+1)Aept =0, /dt+U c =0 (0-)=U0, 相应的特征方程为 RCp+1=0,特征根方程为 p=-1/RC, 根据U c ,以此代入U c (0-)=U 0 (0+)=U c =Aept , 1

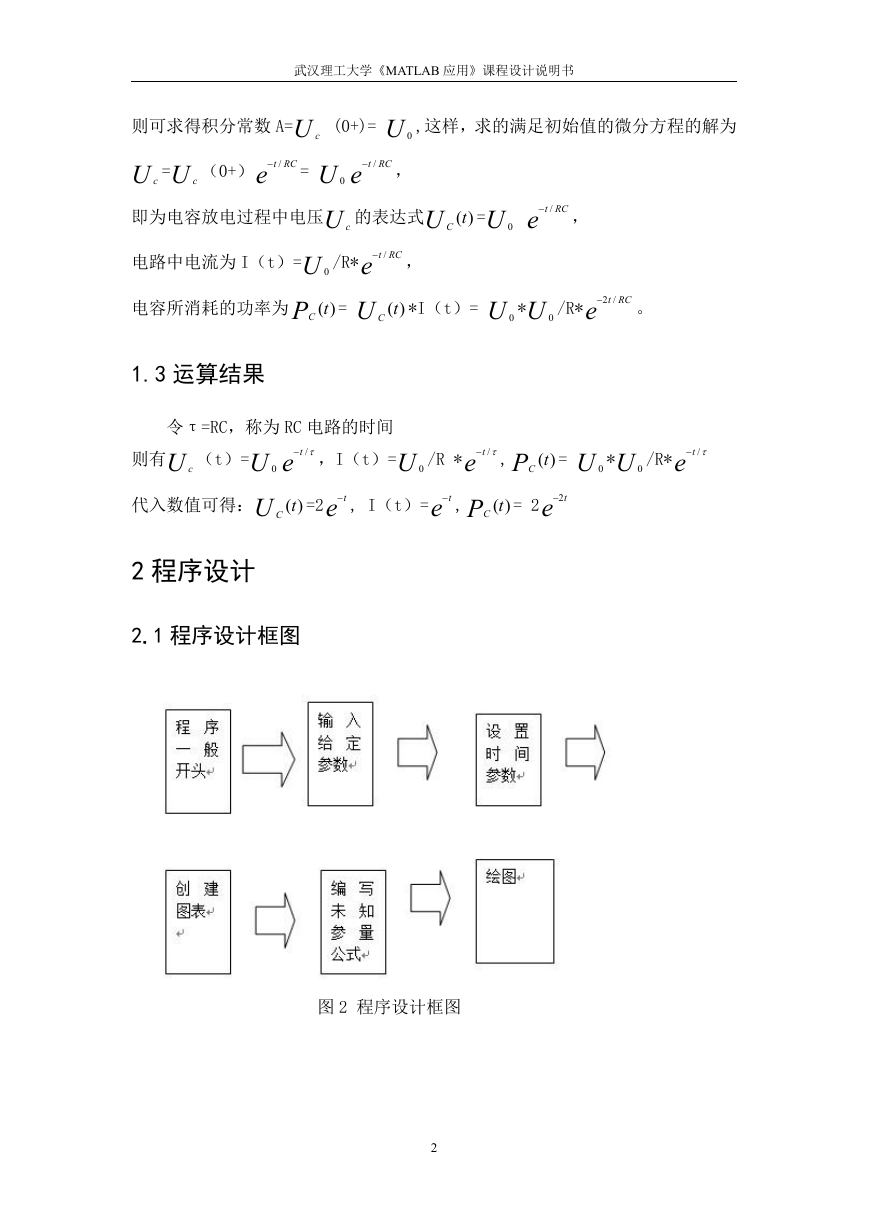

武汉理工大学《MATLAB 应用》课程设计说明书 ,这样,求的满足初始值的微分方程的解为 (0+)= U 0 t / , = U 0 e RC t / =U c (0+)e RC 则可求得积分常数 A=U c U c 即为电容放电过程中电压U c 电路中电流为 I(t)=U 0 )(tPC 电容所消耗的功率为 t / , /R*e RC )(tU C = 的表达式 )(tU C =U 0 e RC t / , *I(t)= U 0 *U 0 /R*e RC t /2 。 1.3 运算结果 令τ=RC,称为 RC 电路的时间 (t)=U 0 e t / ,I(t)=U 0 则有U c 代入数值可得: )(tU C =2e t , I(t)=e t , , /R *e t / )(tPC *U 0 /R*e t / = U 0 )(tPC = 2e t2 2 程序设计 2.1 程序设计框图 图 2 程序设计框图 2

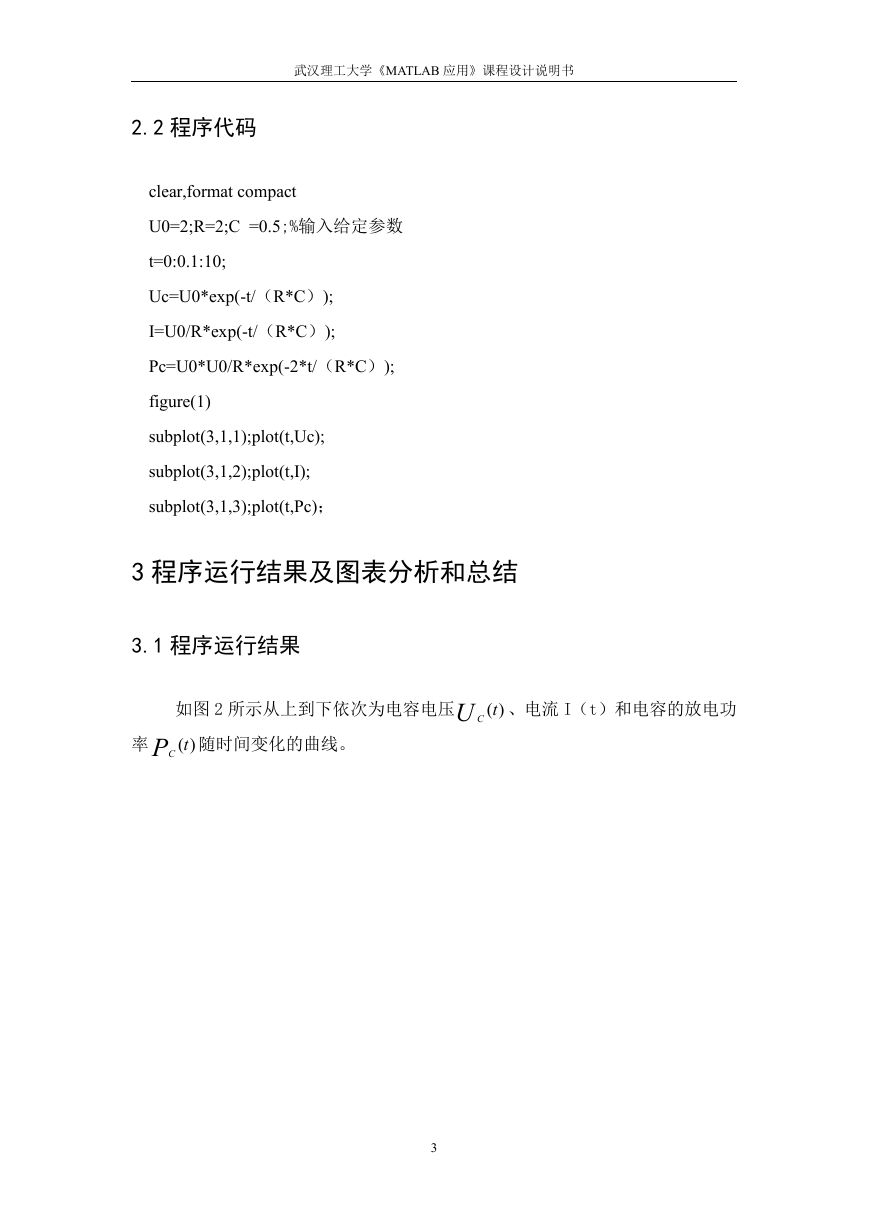

武汉理工大学《MATLAB 应用》课程设计说明书 2.2 程序代码 clear,format compact U0=2;R=2;C =0.5;%输入给定参数 t=0:0.1:10; Uc=U0*exp(-t/(R*C)); I=U0/R*exp(-t/(R*C)); Pc=U0*U0/R*exp(-2*t/(R*C)); figure(1) subplot(3,1,1);plot(t,Uc); subplot(3,1,2);plot(t,I); subplot(3,1,3);plot(t,Pc); 3 程序运行结果及图表分析和总结 3.1 程序运行结果 如图 2 所示从上到下依次为电容电压 )(tU C 、电流 I(t)和电容的放电功 率 )(tPC 随时间变化的曲线。 3

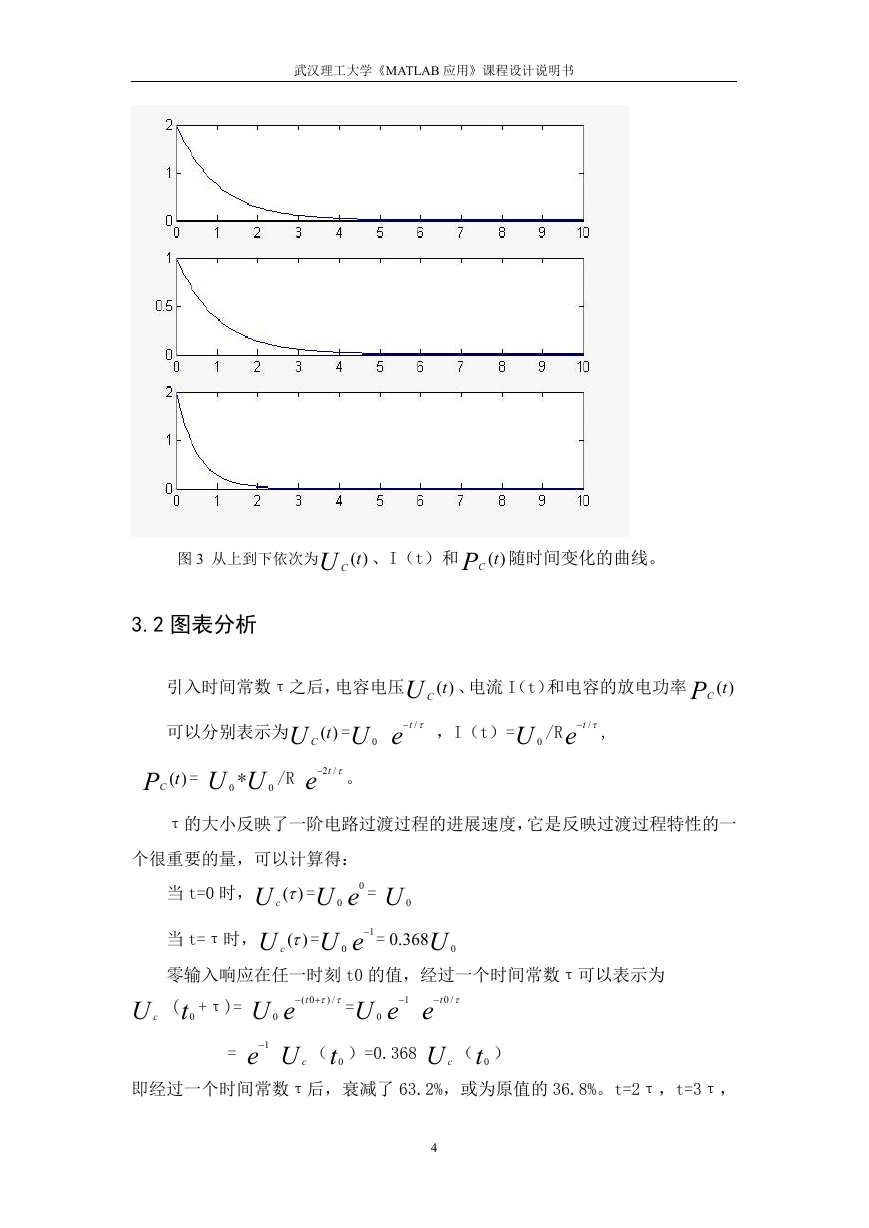

武汉理工大学《MATLAB 应用》课程设计说明书 图 3 从上到下依次为 )(tU C 、I(t)和 )(tPC 随时间变化的曲线。 3.2 图表分析 引入时间常数τ之后,电容电压 )(tU C 、电流 I(t)和电容的放电功率 )(tPC 可以分别表示为 =U 0 e t / ,I(t)=U 0 /Re t / , )(tU C /R e t /2 。 )(tPC = U 0 *U 0 τ的大小反映了一阶电路过渡过程的进展速度,它是反映过渡过程特性的一 个很重要的量,可以计算得: 当 t=0 时, 当 t=τ时, )(U c )(U c =U 0 e0 = U 0 =U 0 e 1 = 0.368U 0 零输入响应在任一时刻 t0 的值,经过一个时间常数τ可以表示为 (t0  /) 0(  U c  +τ)= U 0 e t = e 1 U c =U 0 e 1 e t /0 )=0.368 U c (t0 (t0 ) 即经过一个时间常数τ后,衰减了 63.2%,或为原值的 36.8%。t=2τ,t=3τ, 4

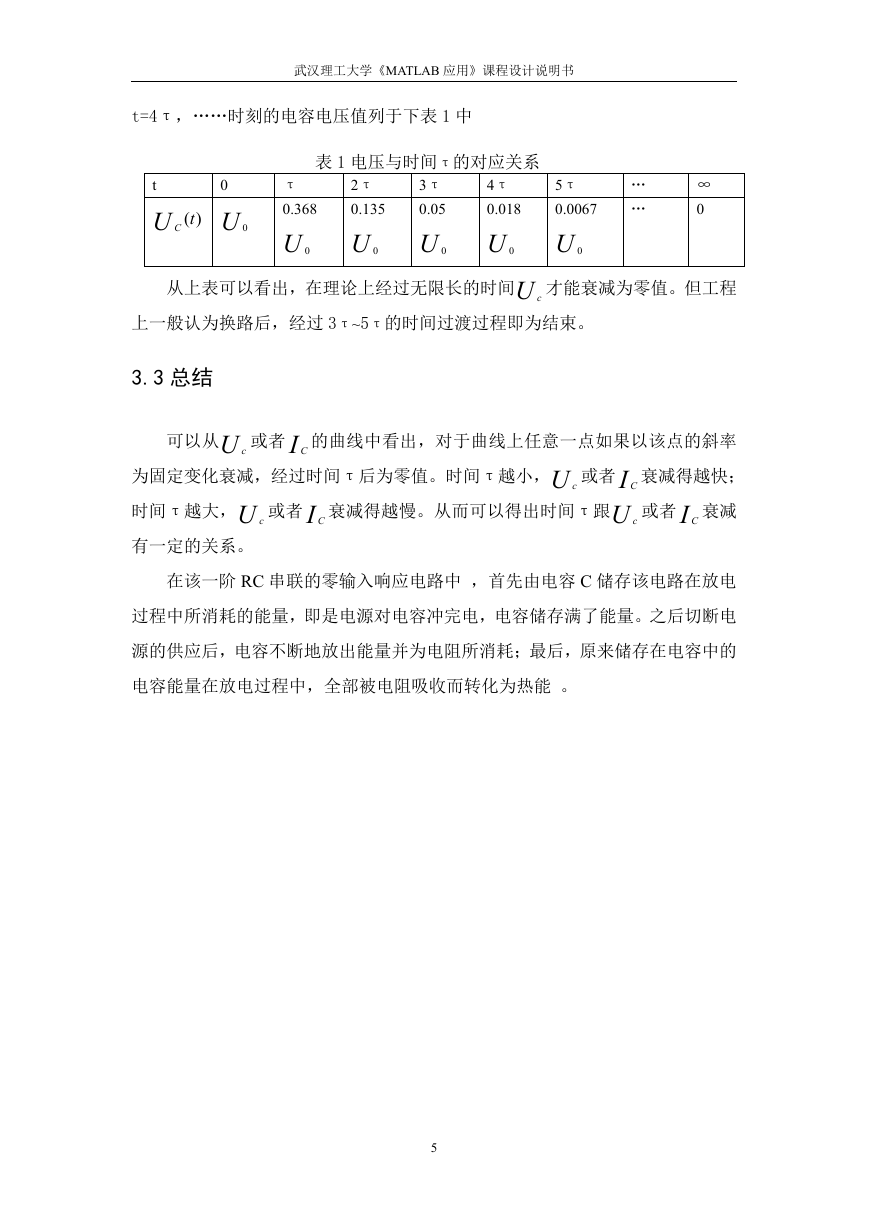

武汉理工大学《MATLAB 应用》课程设计说明书 t=4τ,……时刻的电容电压值列于下表 1 中 t )(tU C 0 U 0 表 1 电压与时间τ的对应关系 τ 0.368 U 0 2τ 0.135 U 0 3τ 0.05 U 0 4τ 0.018 U 0 5τ 0.0067 U 0 … … ∞ 0 从上表可以看出,在理论上经过无限长的时间U c 才能衰减为零值。但工程 上一般认为换路后,经过 3τ~5τ的时间过渡过程即为结束。 3.3 总结 可以从U c 或者 I C 的曲线中看出,对于曲线上任意一点如果以该点的斜率 为固定变化衰减,经过时间τ后为零值。时间τ越小,U c 时间τ越大,U c 有一定的关系。 或者I C 衰减得越慢。从而可以得出时间τ跟U c 或者 I C 衰减得越快; 或者 I C 衰减 在该一阶 RC 串联的零输入响应电路中 ,首先由电容 C 储存该电路在放电 过程中所消耗的能量,即是电源对电容冲完电,电容储存满了能量。之后切断电 源的供应后,电容不断地放出能量并为电阻所消耗;最后,原来储存在电容中的 电容能量在放电过程中,全部被电阻吸收而转化为热能 。 5
