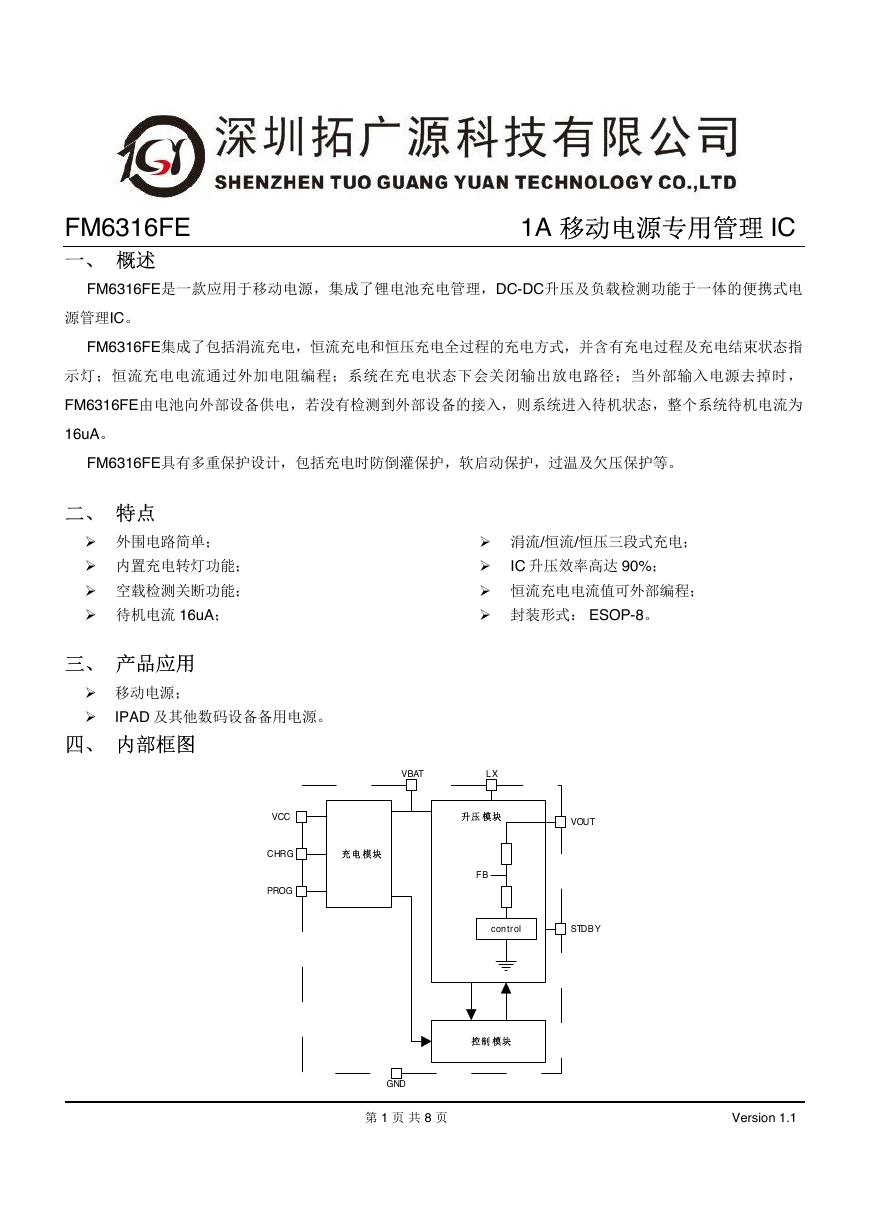

FM6316FE 1A 移动电源专用管理 IC 一、 概述 FM6316FE是一款应用于移动电源,集成了锂电池充电管理,DC-DC升压及负载检测功能于一体的便携式电 源管理IC。 FM6316FE集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,并含有充电过程及充电结束状态指 示灯;恒流充电电流通过外加电阻编程;系统在充电状态下会关闭输出放电路径;当外部输入电源去掉时, FM6316FE由电池向外部设备供电,若没有检测到外部设备的接入,则系统进入待机状态,整个系统待机电流为 16uA。 FM6316FE具有多重保护设计,包括充电时防倒灌保护,软启动保护,过温及欠压保护等。 二、 特点 Ø 外围电路简单; Ø 内置充电转灯功能; Ø 空载检测关断功能; Ø 待机电流 16uA; 三、 产品应用 Ø 移动电源; Ø IPAD 及其他数码设备备用电源。 四、 内部框图 IC 升压效率高达 90%; Ø 涓流/恒流/恒压三段式充电; Ø Ø 恒流充电电流值可外部编程; Ø 封装形式: ESOP-8。 VBAT LX VCC 升压 模块 VOUT CHRG 充电 模块 PROG FB control STDBY 控制 模块 GND 第 1 页 共 8 页 Version 1.1

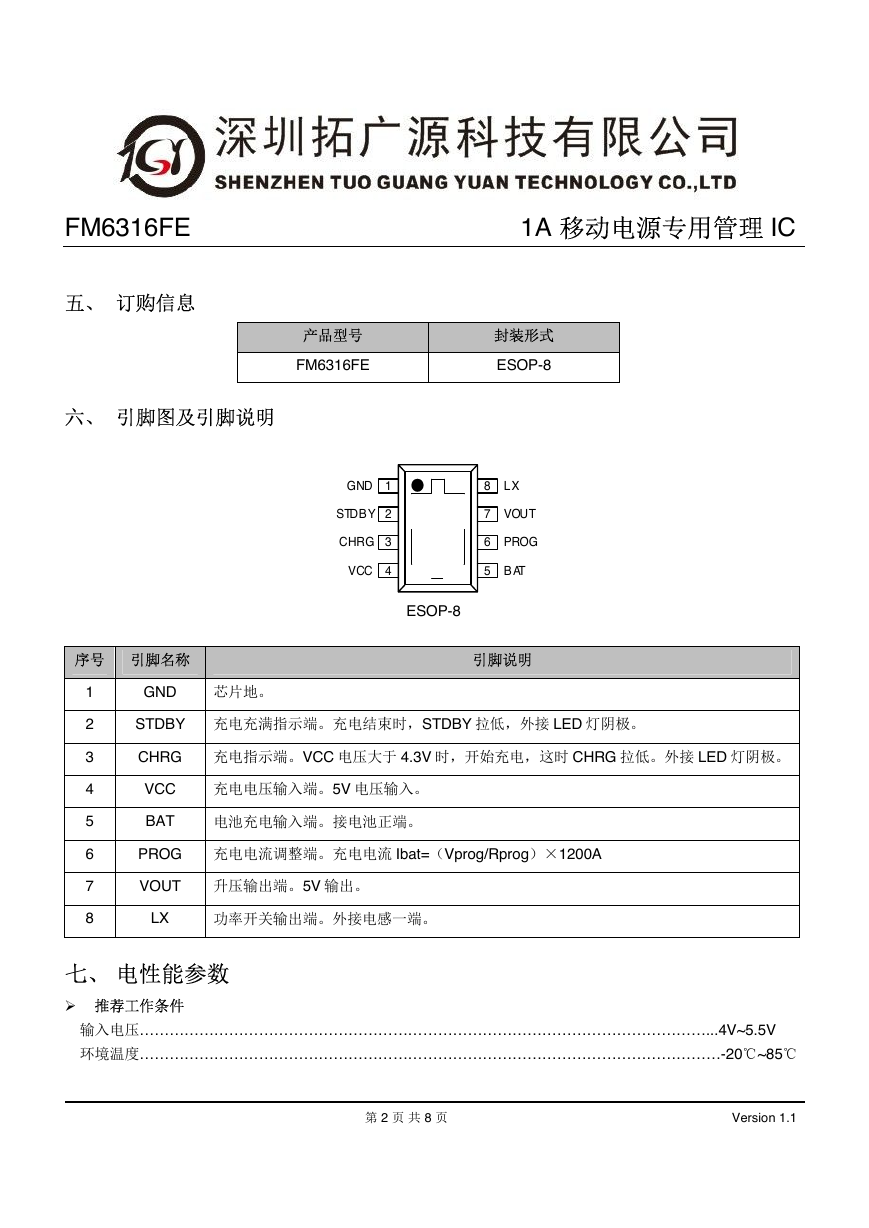

FM6316FE 1A 移动电源专用管理 IC 五、 订购信息 六、 引脚图及引脚说明 产品型号 FM6316FE 封装形式 ESOP-8 GND STDBY CHRG VCC 1 2 3 4 8 7 6 5 LX VOUT PROG BAT 引脚说明 ESOP-8 序号 引脚名称 1 2 3 4 5 6 7 8 GND 芯片地。 STDBY 充电充满指示端。充电结束时,STDBY 拉低,外接 LED 灯阴极。 CHRG 充电指示端。VCC 电压大于 4.3V 时,开始充电,这时 CHRG 拉低。外接 LED 灯阴极。 VCC BAT 充电电压输入端。5V 电压输入。 电池充电输入端。接电池正端。 PROG 充电电流调整端。充电电流 Ibat=(Vprog/Rprog)×1200A VOUT 升压输出端。5V 输出。 LX 功率开关输出端。外接电感一端。 七、 电性能参数 Ø 推荐工作条件 输入电压……………………………………………………………………………………………………...4V~5.5V 环境温度………………………………………………………………………………………………………-20℃~85℃ 第 2 页 共 8 页 Version 1.1

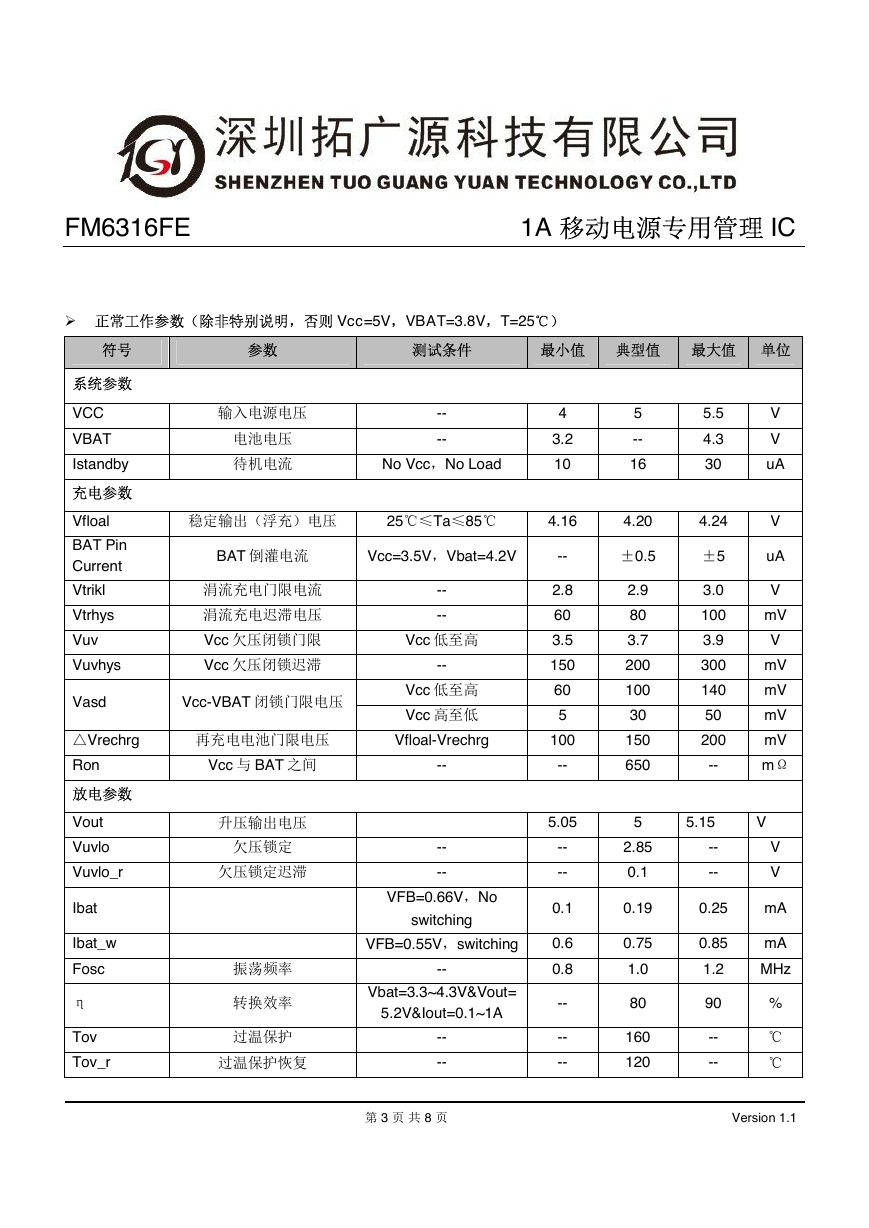

FM6316FE 1A 移动电源专用管理 IC Ø 正常工作参数(除非特别说明,否则 Vcc=5V,VBAT=3.8V,T=25℃) 参数 测试条件 最小值 典型值 最大值 单位 输入电源电压 电池电压 待机电流 -- -- No Vcc,No Load 4 3.2 10 5 -- 16 5.5 4.3 30 稳定输出(浮充)电压 25℃≤Ta≤85℃ 4.16 4.20 4.24 BAT 倒灌电流 Vcc=3.5V,Vbat=4.2V -- ±0.5 V V uA V uA V mV V mV mV mV mV mΩ ±5 3.0 100 3.9 300 140 50 200 -- 5.15 -- -- V V V 0.25 mA 0.85 1.2 mA MHz 90 -- -- % ℃ ℃ 2.8 60 3.5 150 60 5 100 -- 5.05 -- -- 0.1 0.6 0.8 -- -- -- 2.9 80 3.7 200 100 30 150 650 5 2.85 0.1 0.19 0.75 1.0 80 160 120 符号 系统参数 VCC VBAT Istandby 充电参数 Vfloal BAT Pin Current Vtrikl Vtrhys Vuv Vuvhys 涓流充电门限电流 涓流充电迟滞电压 Vcc 欠压闭锁门限 Vcc 欠压闭锁迟滞 -- -- Vcc 低至高 -- Vcc 低至高 Vcc 高至低 Vasd Vcc-VBAT 闭锁门限电压 △Vrechrg Ron 放电参数 Vout Vuvlo Vuvlo_r Ibat Ibat_w Fosc η Tov Tov_r 再充电电池门限电压 Vfloal-Vrechrg Vcc 与 BAT 之间 升压输出电压 欠压锁定 欠压锁定迟滞 振荡频率 转换效率 过温保护 过温保护恢复 -- -- -- VFB=0.66V,No switching VFB=0.55V,switching -- Vbat=3.3~4.3V&Vout= 5.2V&Iout=0.1~1A -- -- 第 3 页 共 8 页 Version 1.1

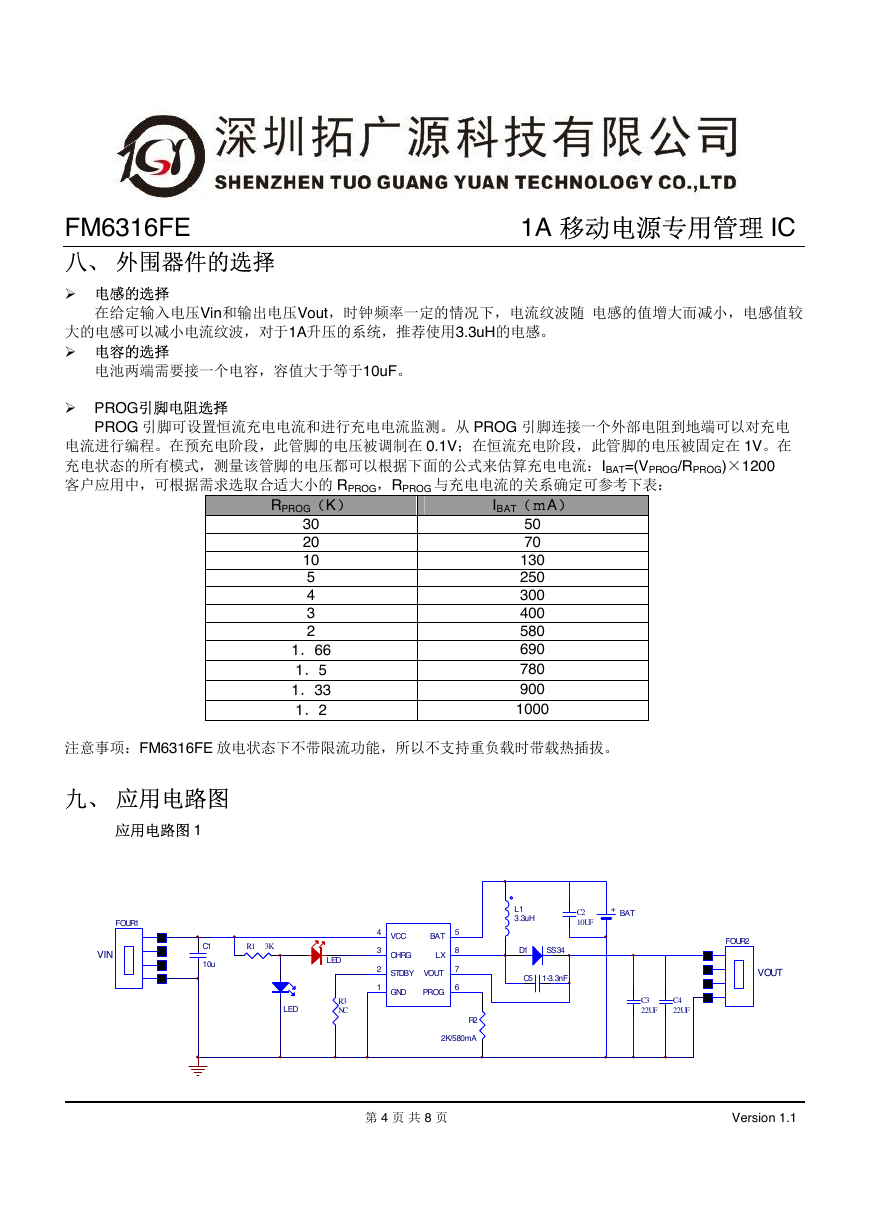

FM6316FE 1A 移动电源专用管理 IC 八、 外围器件的选择 Ø 电感的选择 在给定输入电压Vin和输出电压Vout,时钟频率一定的情况下,电流纹波随 电感的值增大而减小,电感值较 大的电感可以减小电流纹波,对于1A升压的系统,推荐使用3.3uH的电感。 Ø 电容的选择 电池两端需要接一个电容,容值大于等于10uF。 Ø PROG引脚电阻选择 PROG 引脚可设置恒流充电电流和进行充电电流监测。从 PROG 引脚连接一个外部电阻到地端可以对充电 电流进行编程。在预充电阶段,此管脚的电压被调制在 0.1V;在恒流充电阶段,此管脚的电压被固定在 1V。在 充电状态的所有模式,测量该管脚的电压都可以根据下面的公式来估算充电电流:IBAT=(VPROG/RPROG)×1200 客户应用中,可根据需求选取合适大小的 RPROG,RPROG 与充电电流的关系确定可参考下表: RPROG(K) IBAT(mA) 30 20 10 5 4 3 2 1.66 1.5 1.33 1.2 50 70 130 250 300 400 580 690 780 900 1000 注意事项:FM6316FE 放电状态下不带限流功能,所以不支持重负载时带载热插拔。 九、 应用电路图 应用电路图 1 FOUR1 VIN R1 3K C1 10u LED LED R3 NC 4 3 2 1 VCC CHRG BAT LX STDBY VOUT GND PROG 5 8 7 6 R2 2K/580mA L1 3.3uH + BAT C2 10UF D1 SS34 C5 1-3.3nF FOUR2 VOUT C3 22UF C4 22UF 第 4 页 共 8 页 Version 1.1

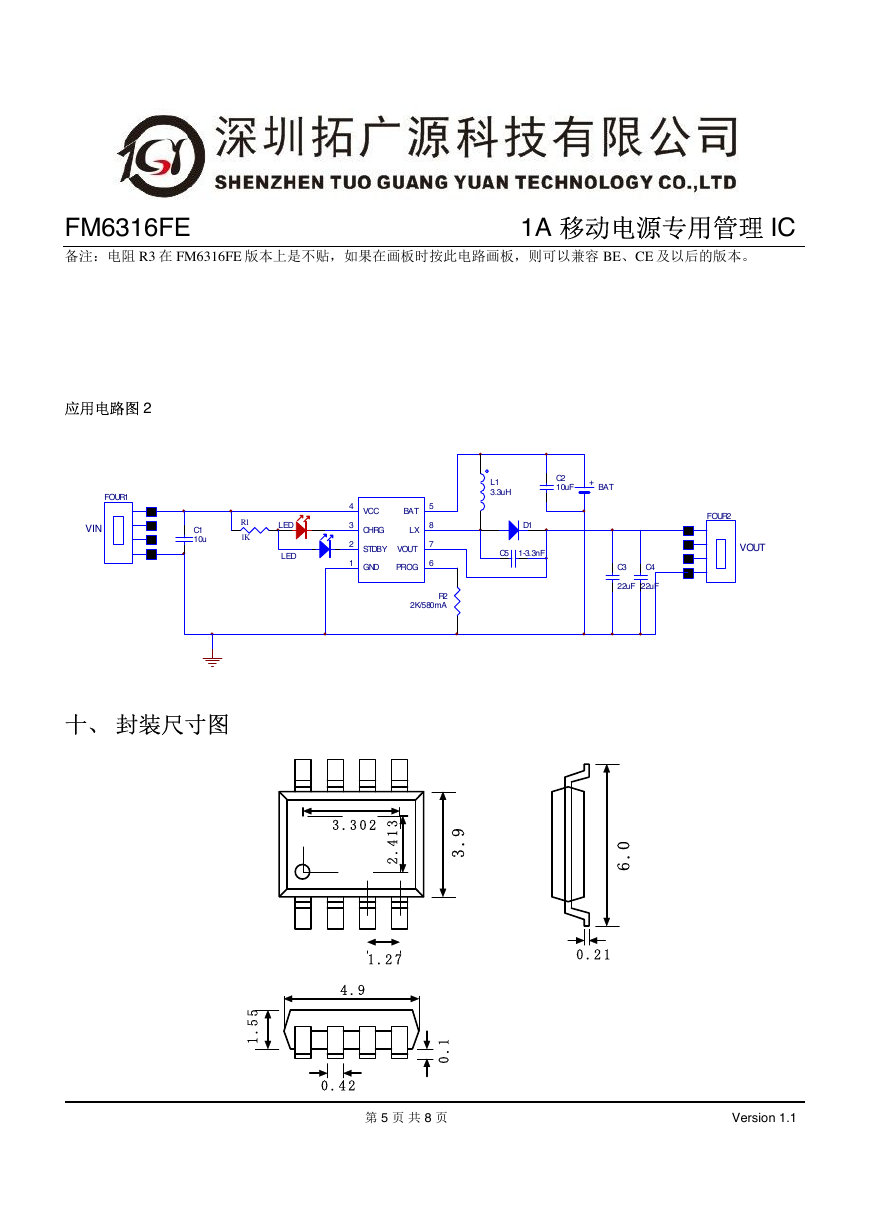

FM6316FE 1A 移动电源专用管理 IC 备注:电阻 R3 在 FM6316FE 版本上是不贴,如果在画板时按此电路画板,则可以兼容 BE、CE 及以后的版本。 应用电路图 2 FOUR1 VIN C1 10u R1 1K LED LED L1 3.3uH C2 10uF + BAT D1 C5 1-3.3nF FOUR2 VOUT C3 C4 22uF 22uF 4 3 2 1 VCC CHRG BAT LX STDBY VOUT GND PROG 5 8 7 6 R2 2K/580mA 十、 封装尺寸图 3 .3 0 2 3 1 4 . 2 9 . 3 1 .2 7 4 .9 1 . 0 5 5 . 1 0 . 6 0 .2 1 第 5 页 共 8 页 Version 1.1 0 .4 2

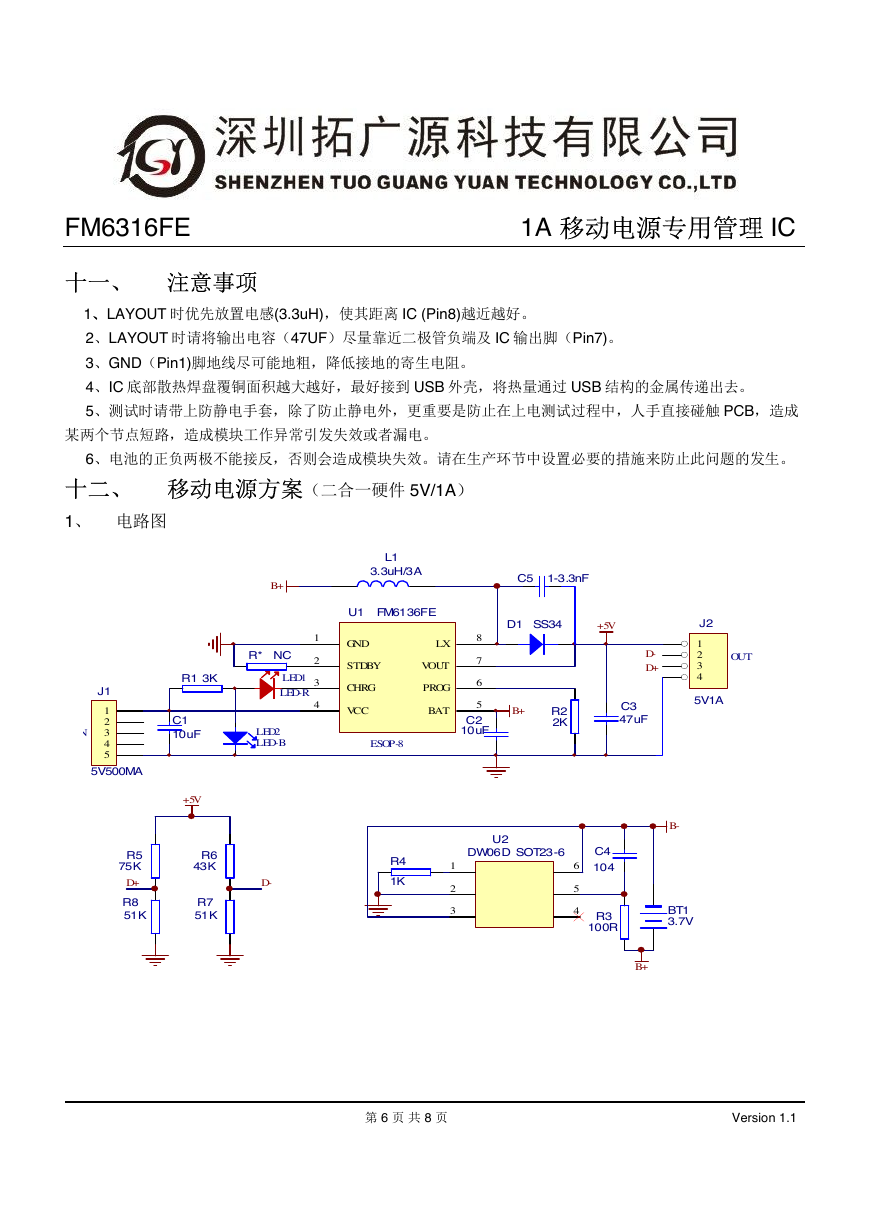

FM6316FE 1A 移动电源专用管理 IC 十一、 注意事项 1、LAYOUT 时优先放置电感(3.3uH),使其距离 IC (Pin8)越近越好。 2、LAYOUT 时请将输出电容(47UF)尽量靠近二极管负端及 IC 输出脚(Pin7)。 3、GND(Pin1)脚地线尽可能地粗,降低接地的寄生电阻。 4、IC 底部散热焊盘覆铜面积越大越好,最好接到 USB 外壳,将热量通过 USB 结构的金属传递出去。 5、测试时请带上防静电手套,除了防止静电外,更重要是防止在上电测试过程中,人手直接碰触 PCB,造成 某两个节点短路,造成模块工作异常引发失效或者漏电。 6、电池的正负两极不能接反,否则会造成模块失效。请在生产环节中设置必要的措施来防止此问题的发生。 十二、 移动电源方案(二合一硬件 5V/1A) 1、 电路图 B+ R* NC LED1 LED-R 1 2 3 4 LED2 LED-B L1 3.3uH/3A U1 FM6136FE GND STDBY CHRG VCC ESOP-8 LX VOUT PROG BAT 8 7 6 5 C2 10uF C5 1-3.3nF D1 SS34 +5V D- D+ B+ R2 2K C3 47uF J2 1 2 3 4 5V1A OUT J1 1 2 3 4 5 VIN 5V500MA R1 3K C1 10uF +5V R5 75K D+ R8 51K R6 43K R7 51K D- R4 1K 1 2 3 U2 DW06D SOT23-6 11 10 6 5 4 C4 104 R3 100R B- BT1 3.7V B+ 第 6 页 共 8 页 Version 1.1

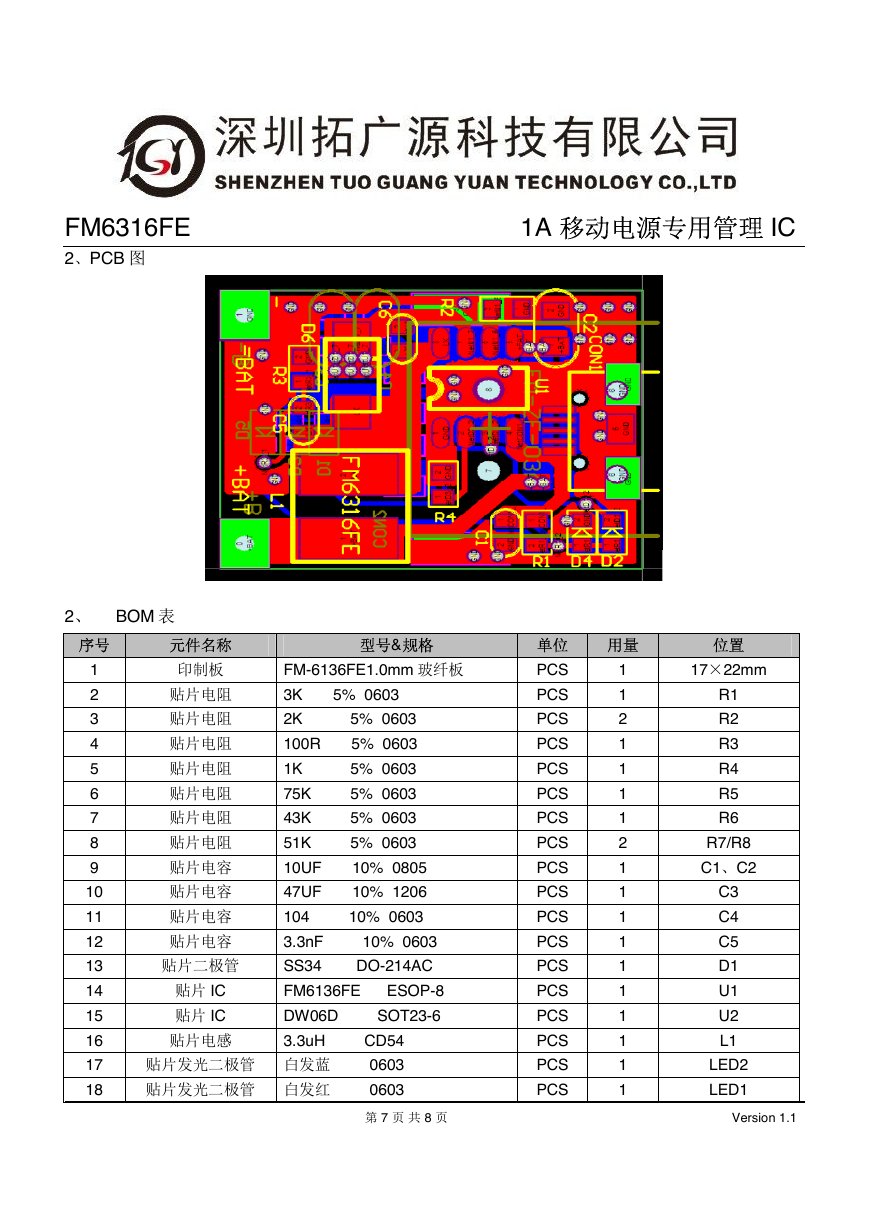

FM6316FE 1A 移动电源专用管理 IC 2、PCB 图 2、 BOM 表 型号&规格 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 元件名称 印制板 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电阻 贴片电容 贴片电容 贴片电容 贴片电容 贴片二极管 FM-6136FE1.0mm 玻纤板 3K 5% 0603 2K 5% 0603 100R 5% 0603 1K 5% 0603 75K 5% 0603 43K 5% 0603 51K 5% 0603 10UF 10% 0805 47UF 10% 1206 104 10% 0603 3.3nF 10% 0603 SS34 DO-214AC FM6136FE ESOP-8 DW06D SOT23-6 3.3uH CD54 贴片发光二极管 白发蓝 0603 贴片发光二极管 白发红 0603 贴片 IC 贴片 IC 贴片电感 用量 1 1 2 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 位置 17×22mm R1 R2 R3 R4 R5 R6 R7/R8 C1、C2 C3 C4 C5 D1 U1 U2 L1 LED2 LED1 单位 PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS PCS 第 7 页 共 8 页 Version 1.1

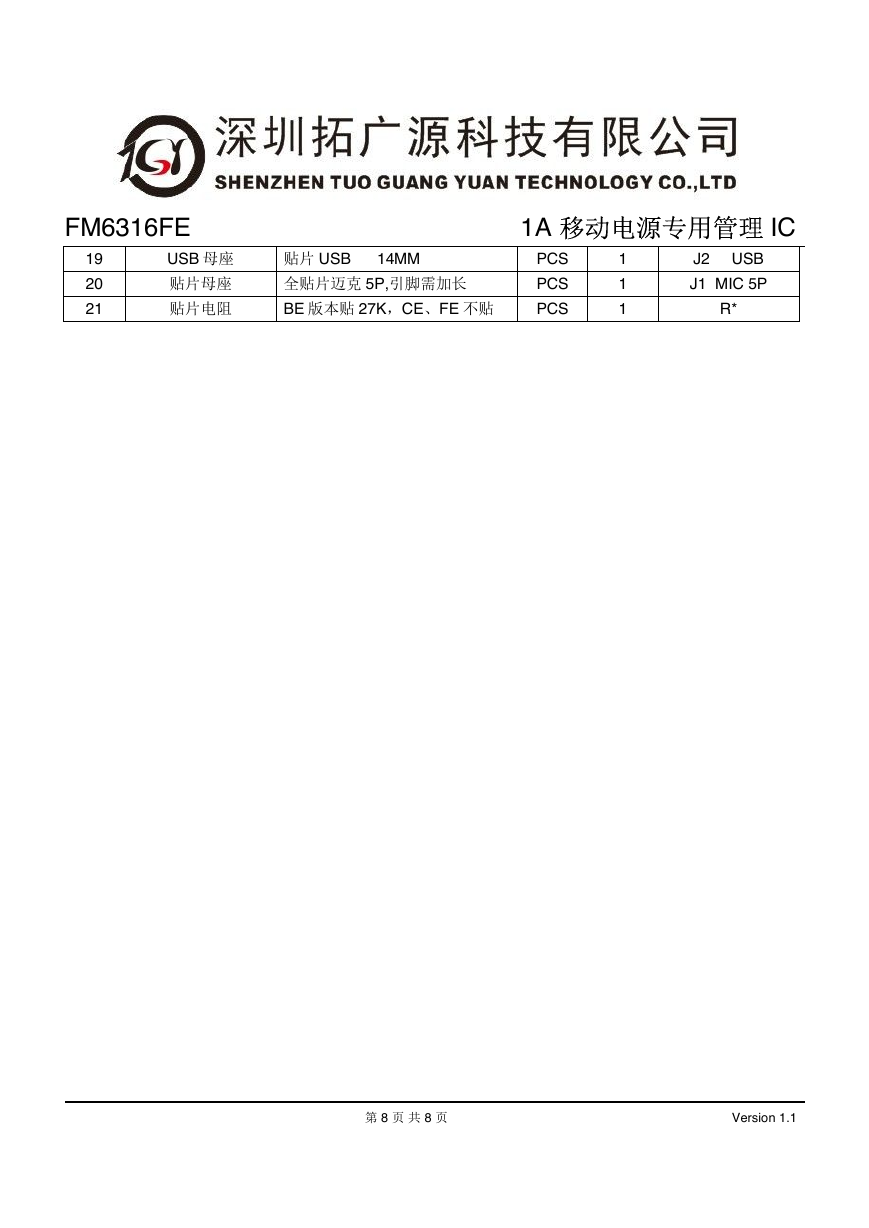

FM6316FE 1A 移动电源专用管理 IC 19 20 21 USB 母座 贴片母座 贴片电阻 贴片 USB 14MM 全贴片迈克 5P,引脚需加长 BE 版本贴 27K,CE、FE 不贴 PCS PCS PCS 1 1 1 J2 USB J1 MIC 5P R* 第 8 页 共 8 页 Version 1.1
