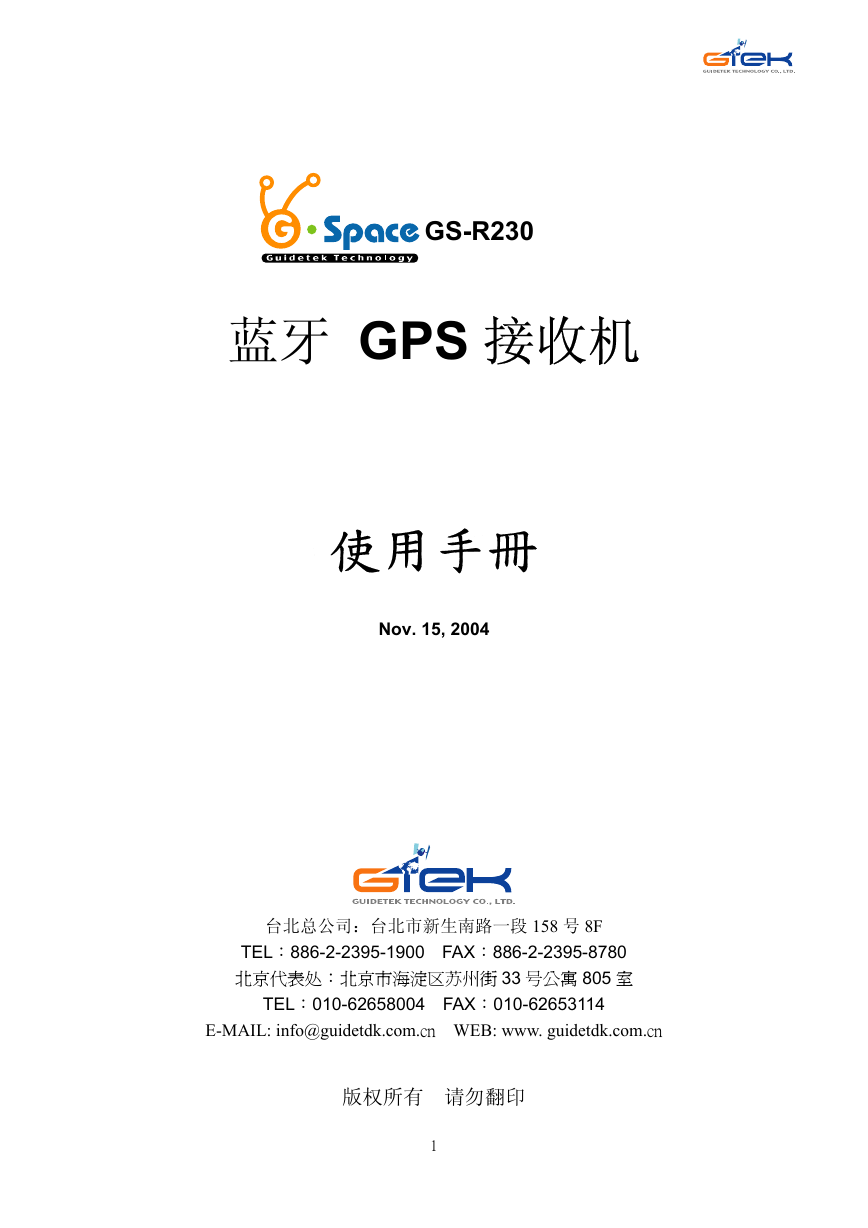

GS-R230 蓝牙 GPS 接收机使用手冊 Nov. 15, 2004 台北总公司：台北市新生南路一段 158 号 8F TEL：886-2-2395-1900 FAX：886-2-2395-8780 北京代表处：北京市海淀区苏州街 33 号公寓 805 室 TEL：010-62658004 FAX：010-62653114 E-MAIL: info@guidetdk.com.cn WEB: www. guidetdk.com.cn 版权所有请勿翻印 1

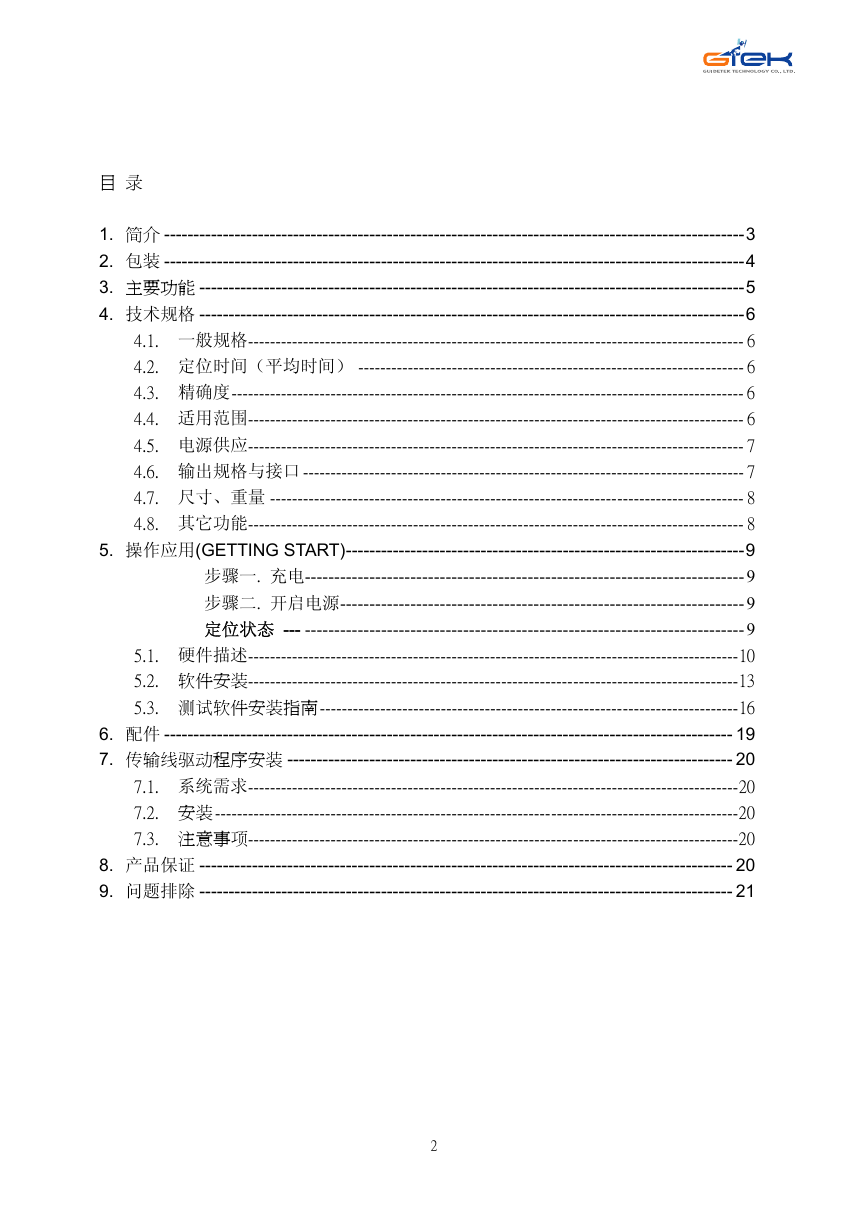

目录 1. 简介 ---------------------------------------------------------------------------------------------------3 2. 包装 ---------------------------------------------------------------------------------------------------4 3. 主要功能 ---------------------------------------------------------------------------------------------5 4. 技术规格 ---------------------------------------------------------------------------------------------6 4.1. 一般规格------------------------------------------------------------------------------------------ 6 4.2. 定位时间（平均时间） ---------------------------------------------------------------------- 6 4.3. 精确度--------------------------------------------------------------------------------------------- 6 4.4. 适用范围------------------------------------------------------------------------------------------ 6 4.5. 电源供应------------------------------------------------------------------------------------------ 7 4.6. 输出规格与接口 -------------------------------------------------------------------------------- 7 4.7. 尺寸、重量 -------------------------------------------------------------------------------------- 8 4.8. 其它功能------------------------------------------------------------------------------------------ 8 5. 操作应用(GETTING START)--------------------------------------------------------------------9 步骤一. 充电---------------------------------------------------------------------------9 步骤二. 开启电源---------------------------------------------------------------------9 定位状态 --- ---------------------------------------------------------------------------9 5.1. 硬件描述-----------------------------------------------------------------------------------------10 5.2. 软件安装-----------------------------------------------------------------------------------------13 5.3. 测试软件安装指南----------------------------------------------------------------------------16 6. 配件 ------------------------------------------------------------------------------------------------- 19 7. 传输线驱动程序安装 ---------------------------------------------------------------------------- 20 7.1. 系统需求-----------------------------------------------------------------------------------------20 7.2. 安装 -----------------------------------------------------------------------------------------------20 7.3. 注意事项-----------------------------------------------------------------------------------------20 8. 产品保证 ------------------------------------------------------------------------------------------- 20 9. 问题排除 ------------------------------------------------------------------------------------------- 21 2

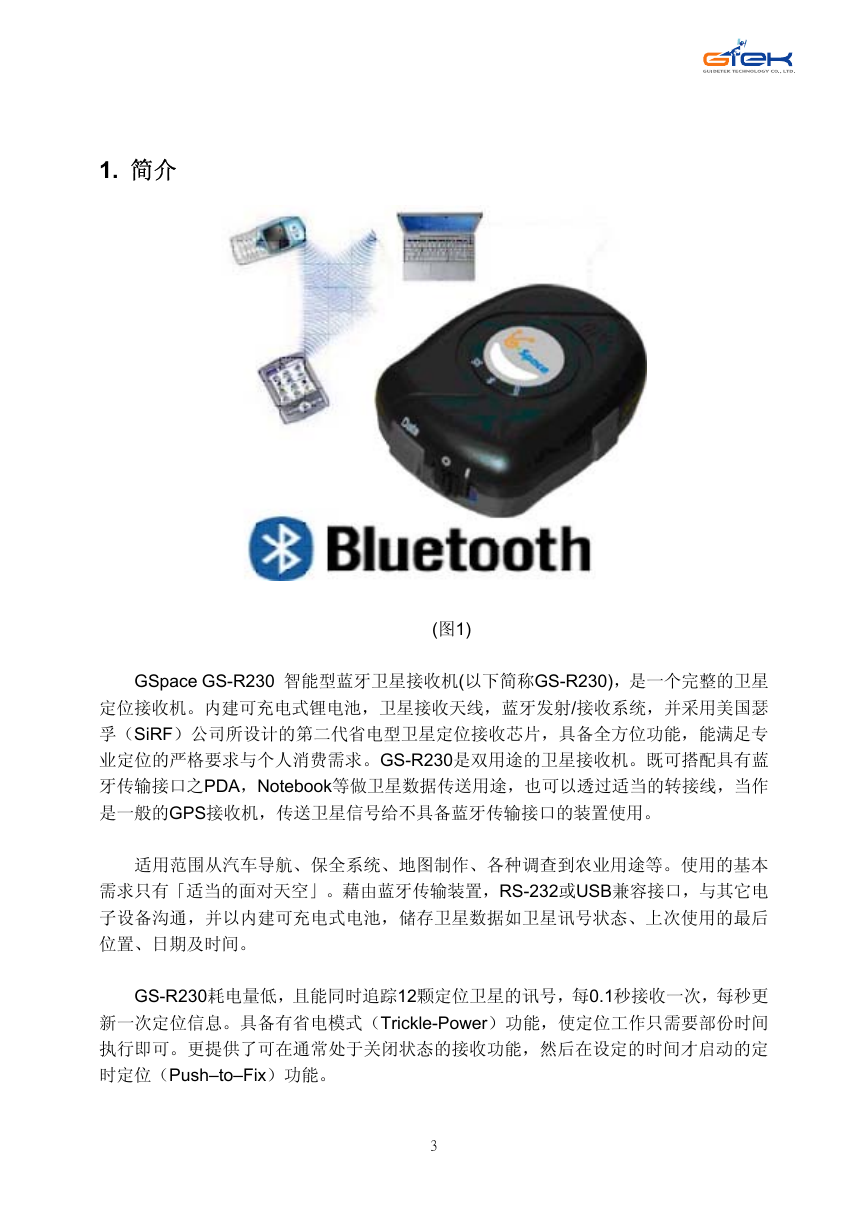

1. 简介 (图1) GSpace GS-R230 智能型蓝牙卫星接收机(以下简称GS-R230)，是一个完整的卫星定位接收机。内建可充电式锂电池，卫星接收天线，蓝牙发射/接收系统，并采用美国瑟孚（SiRF）公司所设计的第二代省电型卫星定位接收芯片，具备全方位功能，能满足专业定位的严格要求与个人消费需求。GS-R230是双用途的卫星接收机。既可搭配具有蓝牙传输接口之PDA，Notebook等做卫星数据传送用途，也可以透过适当的转接线，当作是一般的GPS接收机，传送卫星信号给不具备蓝牙传输接口的装置使用。适用范围从汽车导航、保全系统、地图制作、各种调查到农业用途等。使用的基本需求只有「适当的面对天空」。藉由蓝牙传输装置，RS-232或USB兼容接口，与其它电子设备沟通，并以内建可充电式电池，储存卫星数据如卫星讯号状态、上次使用的最后位置、日期及时间。 GS-R230耗电量低，且能同时追踪12颗定位卫星的讯号，每0.1秒接收一次，每秒更新一次定位信息。具备有省电模式（Trickle-Power）功能，使定位工作只需要部份时间执行即可。更提供了可在通常处于关闭状态的接收功能，然后在设定的时间才启动的定时定位（Push–to–Fix）功能。 3

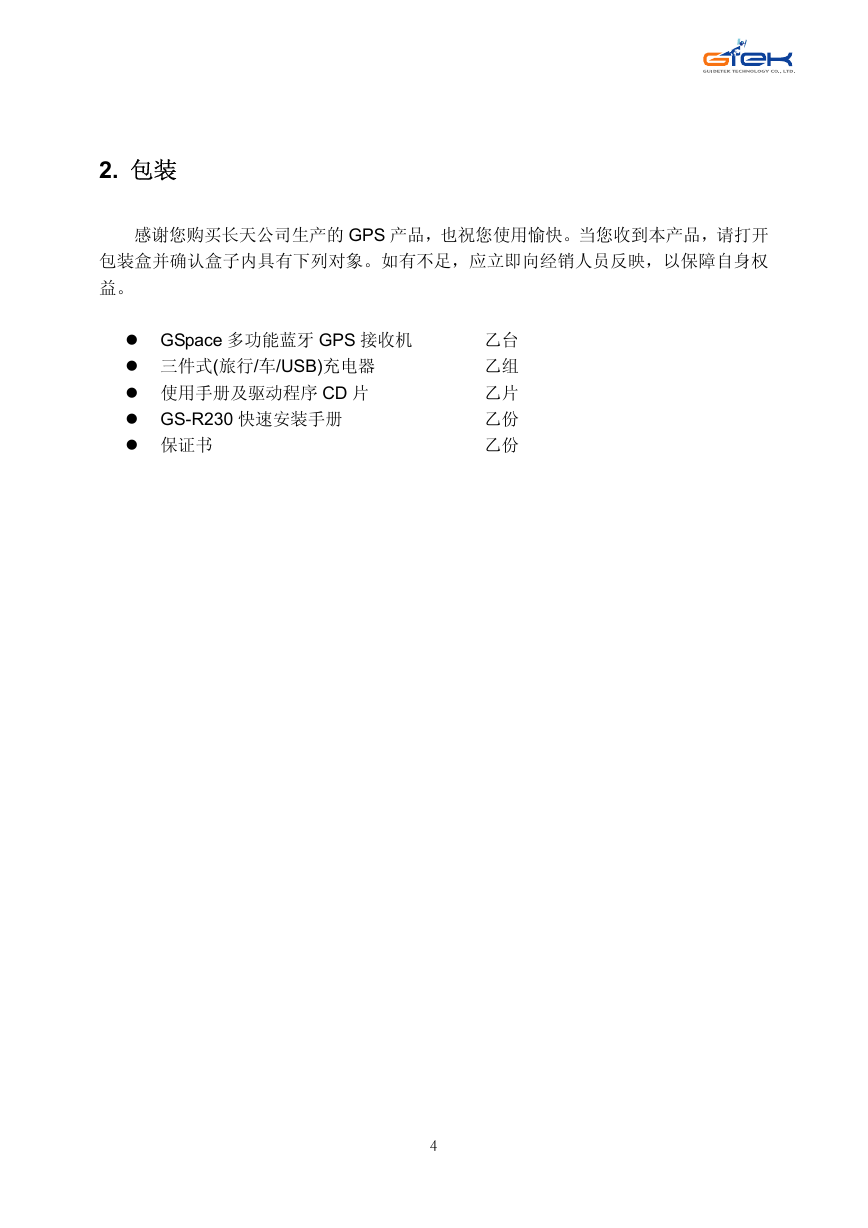

2. 包装乙台乙组乙片乙份乙份感谢您购买长天公司生产的 GPS 产品，也祝您使用愉快。当您收到本产品，请打开包装盒并确认盒子内具有下列对象。如有不足，应立即向经销人员反映，以保障自身权益。 GSpace 多功能蓝牙 GPS 接收机三件式(旅行/车/USB)充电器使用手册及驱动程序 CD 片 GS-R230 快速安装手册保证书 4

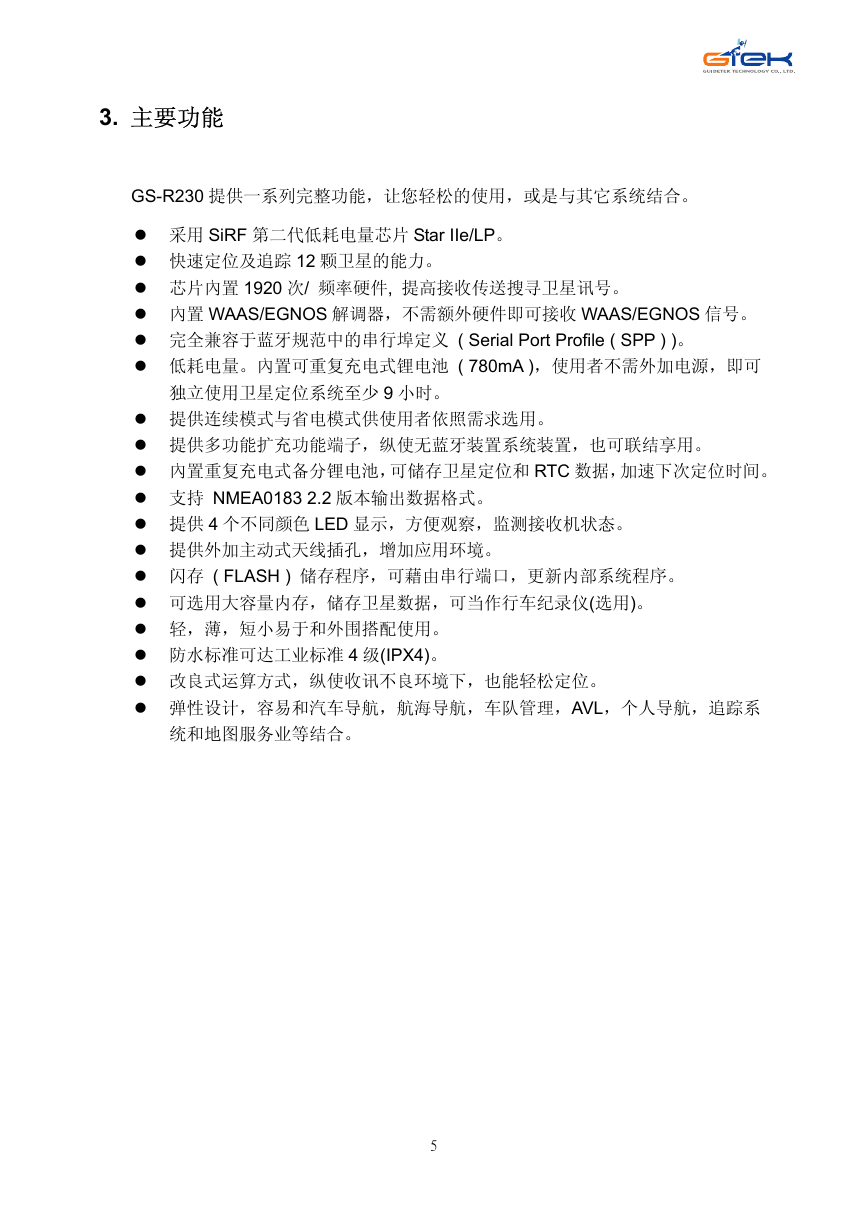

3. 主要功能 GS-R230 提供一系列完整功能，让您轻松的使用，或是与其它系统结合。采用 SiRF 第二代低耗电量芯片 Star IIe/LP。快速定位及追踪 12 颗卫星的能力。芯片內置 1920 次/ 频率硬件, 提高接收传送搜寻卫星讯号。內置 WAAS/EGNOS 解调器，不需额外硬件即可接收 WAAS/EGNOS 信号。完全兼容于蓝牙规范中的串行埠定义 ( Serial Port Profile ( SPP ) )。低耗电量。內置可重复充电式锂电池 ( 780mA )，使用者不需外加电源，即可独立使用卫星定位系统至少 9 小时。提供连续模式与省电模式供使用者依照需求选用。提供多功能扩充功能端子，纵使无蓝牙装置系统装置，也可联结享用。內置重复充电式备分锂电池，可储存卫星定位和 RTC 数据，加速下次定位时间。支持 NMEA0183 2.2 版本输出数据格式。提供 4 个不同颜色 LED 显示，方便观察，监测接收机状态。提供外加主动式天线插孔，增加应用环境。闪存 ( FLASH ) 储存程序，可藉由串行端口，更新内部系统程序。可选用大容量内存，储存卫星数据，可当作行车纪录仪(选用)。轻，薄，短小易于和外围搭配使用。防水标准可达工业标准 4 级(IPX4)。改良式运算方式，纵使收讯不良环境下，也能轻松定位。弹性设计，容易和汽车导航，航海导航，车队管理，AVL，个人导航，追踪系统和地图服务业等结合。 5

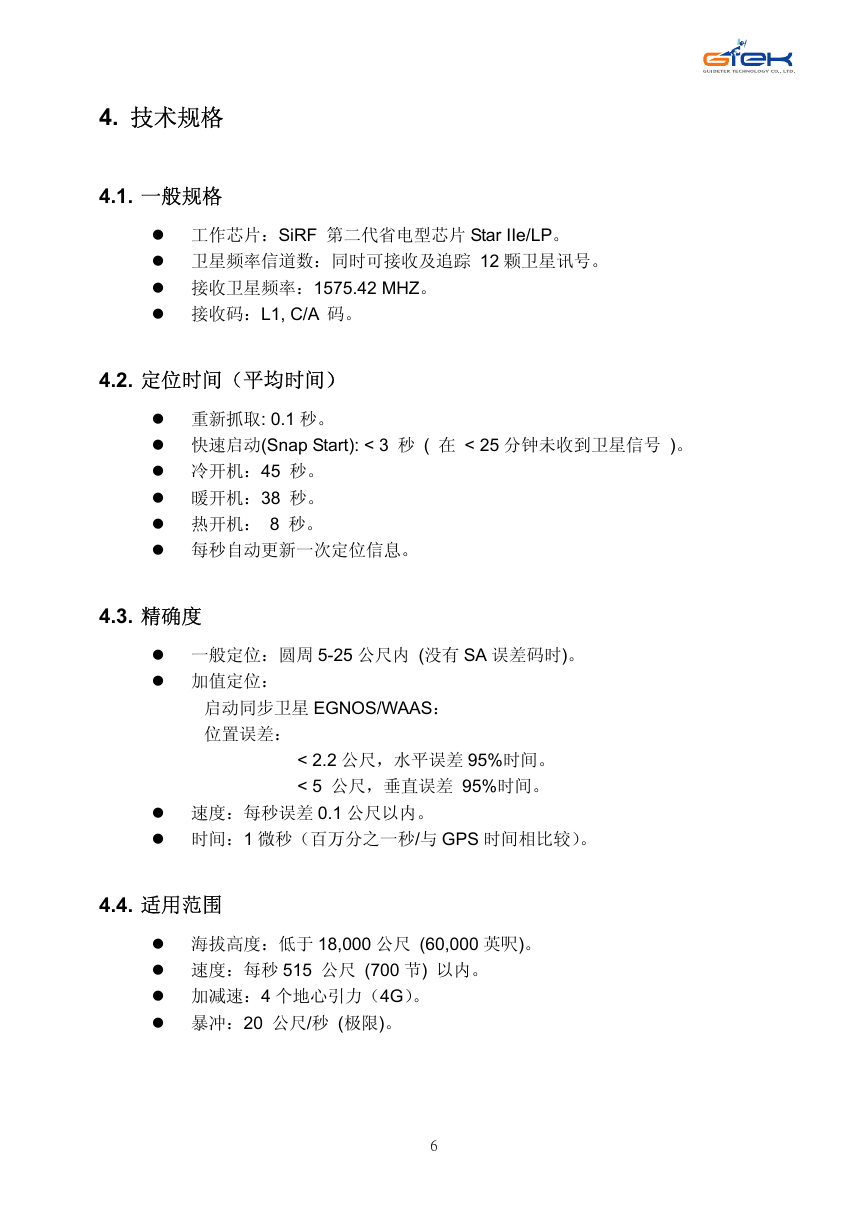

4. 技术规格 4.1. 一般规格工作芯片：SiRF 第二代省电型芯片 Star IIe/LP。卫星频率信道数：同时可接收及追踪 12 颗卫星讯号。接收卫星频率：1575.42 MHZ。接收码：L1, C/A 码。 4.2. 定位时间（平均时间）重新抓取: 0.1 秒。快速启动(Snap Start): < 3 秒 ( 在 < 25 分钟未收到卫星信号 )。冷开机：45 秒。暖开机：38 秒。热开机： 8 秒。每秒自动更新一次定位信息。 4.3. 精确度一般定位：圆周 5-25 公尺内 (没有 SA 误差码时)。加值定位：启动同步卫星 EGNOS/WAAS：位置误差： < 2.2 公尺，水平误差 95%时间。 < 5 公尺，垂直误差 95%时间。速度：每秒误差 0.1 公尺以内。时间：1 微秒（百万分之一秒/与 GPS 时间相比较）。 4.4. 适用范围海拔高度：低于 18,000 公尺 (60,000 英呎)。速度：每秒 515 公尺 (700 节) 以内。加减速：4 个地心引力（4G）。暴冲：20 公尺/秒 (极限)。 6

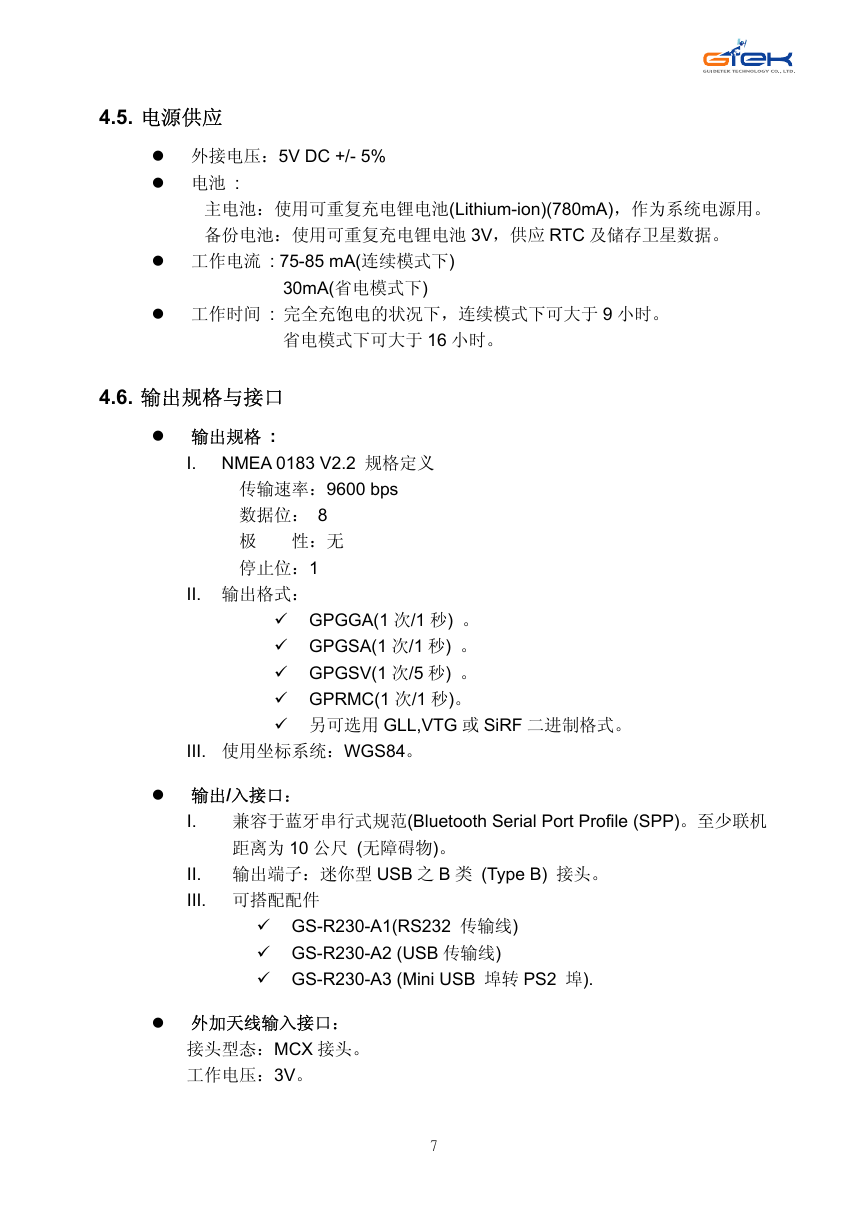

4.5. 电源供应外接电压：5V DC +/- 5% 电池 : 主电池：使用可重复充电锂电池(Lithium-ion)(780mA)，作为系统电源用。备份电池：使用可重复充电锂电池 3V，供应 RTC 及储存卫星数据。工作电流 : 75-85 mA(连续模式下) 30mA(省电模式下) 工作时间 : 完全充饱电的状况下，连续模式下可大于 9 小时。省电模式下可大于 16 小时。 4.6. 输出规格与接口输出规格 : I. NMEA 0183 V2.2 规格定义传输速率：9600 bps 数据位： 8 极性：无停止位：1 II. 输出格式： GPGGA(1 次/1 秒) 。 GPGSA(1 次/1 秒) 。 GPGSV(1 次/5 秒) 。 GPRMC(1 次/1 秒)。另可选用 GLL,VTG 或 SiRF 二进制格式。 III. 使用坐标系统：WGS84。输出/入接口： I. 兼容于蓝牙串行式规范(Bluetooth Serial Port Profile (SPP)。至少联机距离为 10 公尺 (无障碍物)。 II. 输出端子：迷你型 USB 之 B 类 (Type B) 接头。 III. 可搭配配件 GS-R230-A1(RS232 传输线) GS-R230-A2 (USB 传输线) GS-R230-A3 (Mini USB 埠转 PS2 埠). 外加天线输入接口：接头型态：MCX 接头。工作电压：3V。 7

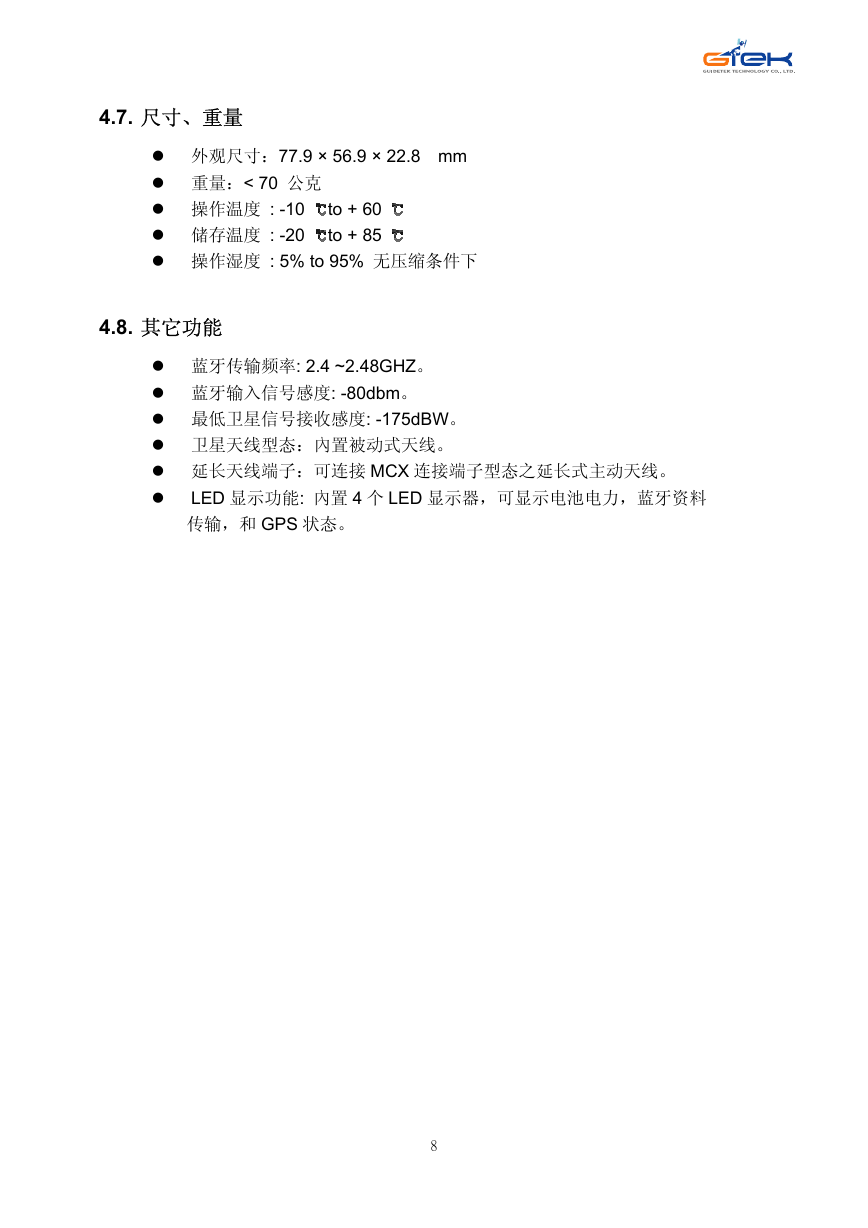

4.7. 尺寸、重量外观尺寸：77.9 × 56.9 × 22.8 mm 重量：< 70 公克操作温度 : -10 储存温度 : -20 操作湿度 : 5% to 95% 无压缩条件下 to + 60 to + 85 4.8. 其它功能蓝牙传输频率: 2.4 ~2.48GHZ。蓝牙输入信号感度: -80dbm。最低卫星信号接收感度: -175dBW。卫星天线型态：內置被动式天线。延长天线端子：可连接 MCX 连接端子型态之延长式主动天线。 LED 显示功能: 內置 4 个 LED 显示器，可显示电池电力，蓝牙资料传输，和 GPS 状态。 8
