SONY索尼数码摄像机-DCR-SR32E(Handycam 手册)说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：5.03M 资料格式：pdf 举报版权申诉

第1页 / 共123页

第2页 / 共123页

第3页 / 共123页

第4页 / 共123页

第5页 / 共123页

第6页 / 共123页

第7页 / 共123页

第8页 / 共123页

操作摄像机前请先阅读此手册

使用硬盘Handycam时的注意事项

对象示例及解决方案

享受摄像机带来的乐趣

操作流程

“HOME”和“OPTION”- 使用两种类型的菜单

入门指南

步骤1：检查附送项目

步骤2：为电池组充电

步骤3：打开电源，设定日期和时间

更改语言设定

步骤4：准备录制

录制/播放

轻松录制和播放（Easy Handycam操作）

录制

变焦

录制更具现场效果的声音（5.1声道环绕录制）（DCR-SR190E/SR200E/SR290E/SR300E）

使用闪光灯（DCR-SR190E/SR200E/SR290E/SR300E）

动画录制过程中捕获高质量静像（Dual Rec）（DCR-SR190E/SR200E/SR290E/SR300E）

在“Memory Stick Duo”上录制静像

在黑暗场所录制（NightShot plus/NightShot）

调节背光对象的曝光

以镜像模式录制

选择录制图像的纵横比（16:9或4:3）

将快速动作录制成慢动作（平稳缓慢拍摄）（DCR-SR190E/SR200E/SR290E/SR300E）

播放

使用PB变焦

按照日期搜索所需的图像（日期索引）

播放一连串静像（幻灯片放映）

在电视机上播放图像

保存图像

编辑

（其它）类别

删除影像

分割动画

复制静像

创建播放列表

复制到录像机或DVD/HDD录像机

打印录制的图像（PictBridge兼容打印机）

使用录制介质

（管理HDD/存储器）类别

格式化硬盘或“Memory Stick Duo”

检查硬盘信息

防止摄像机上的硬盘数据被恢复

自定义摄像机

HOME MENU的（设定）类别的功能

使用HOME MENU

（设定）类别项目列表

摄像机动画设定

摄像机照片设定

观看图像设定

声音/显示设定

输出设定

时钟/语言设定

常规设定

使用OPTION MENU启用功能

使用OPTION MENU

OPTION MENU上的录制项目

OPTION MENU上的观看项目

OPTION MENU中设定的功能

使用电脑执行

Windows电脑的功能

系统要求

安装软件

使用一键功能制作DVD

将图像导入电脑

使用电脑删除录制在摄像机上的图像（DCR-SR42E/SR62E/SR82E/SR200E/SR300E）

查看导入电脑的图像

编辑导入的图像

制作和复制DVD

处理静像

故障排除

故障诊断

警告指示和信息

附加信息

海外使用本摄像机

关于摄像机硬盘/文件夹结构的文件

保养和预防措施

快速参考

识别部件和控制器

录制/播放过程中显示的指示

术语

索引

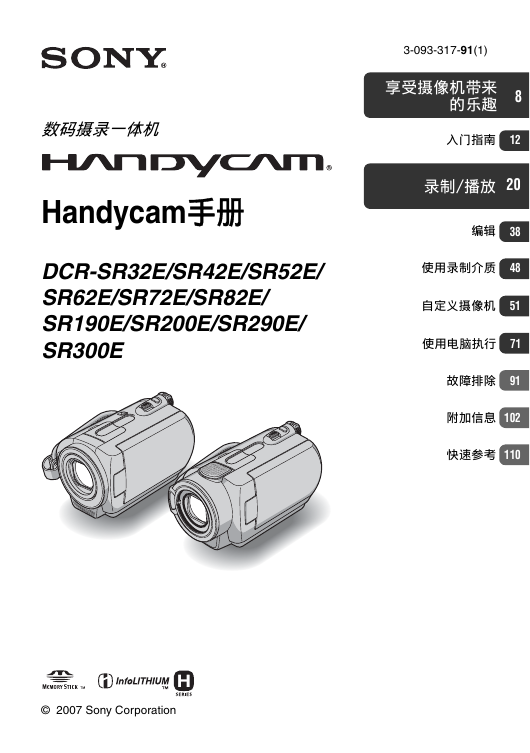

数码摄录一体机 Handycam手册 DCR-SR32E/SR42E/SR52E/ SR62E/SR72E/SR82E/ SR190E/SR200E/SR290E/ SR300E 3-093-317-91(1) 享受摄像机带来的乐趣 8 入门指南 12 录制/播放 20 编辑 38 使用录制介质 48 自定义摄像机 51 使用电脑执行 71 故障排除 91 附加信息 102 快速参考 110 © 2007 Sony Corporation

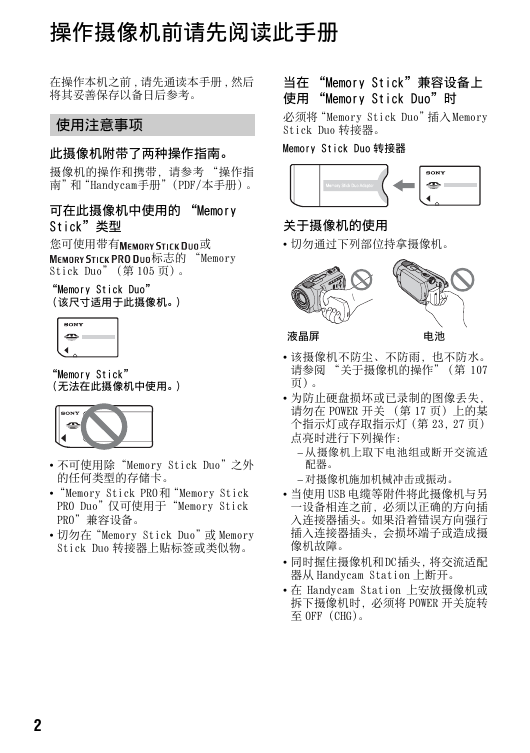

操作摄像机前请先阅读此手册在操作本机之前 , 请先通读本手册 , 然后将其妥善保存以备日后参考。使用注意事项此摄像机附带了两种操作指南。摄像机的操作和携带，请参考 “操作指南”和“Handycam手册”（PDF/本手册）。可在此摄像机中使用的 “Memory Stick”类型您可使用带有或标志的 “Memory Stick Duo”（第 105 页）。 “Memory Stick Duo” （该尺寸适用于此摄像机。） “Memory Stick” （无法在此摄像机中使用。）当在 “Memory Stick”兼容设备上使用 “Memory Stick Duo”时必须将“Memory Stick Duo”插入 Memory Stick Duo 转接器。 Memory Stick Duo 转接器关于摄像机的使用切勿通过下列部位持拿摄像机。液晶屏电池该摄像机不防尘、不防雨，也不防水。请参阅 “关于摄像机的操作”（第 107 页）。为防止硬盘损坏或已录制的图像丢失，请勿在 POWER 开关（第 17 页）上的某个指示灯或存取指示灯（第 23，27 页）点亮时进行下列操作： – 从摄像机上取下电池组或断开交流适 • 不可使用除“Memory Stick Duo”之外配器。的任何类型的存储卡。 “Memory Stick PRO 和“Memory Stick PRO Duo”仅可使用于“Memory Stick PRO”兼容设备。切勿在“Memory Stick Duo”或 Memory Stick Duo 转接器上贴标签或类似物。 – 对摄像机施加机械冲击或振动。当使用 USB 电缆等附件将此摄像机与另一设备相连之前，必须以正确的方向插入连接器插头。如果沿着错误方向强行插入连接器插头，会损坏端子或造成摄像机故障。同时握住摄像机和DC插头，将交流适配器从 Handycam Station 上断开。在 Handycam Station 上安放摄像机或拆下摄像机时，必须将 POWER 开关旋转至 OFF (CHG)。 2

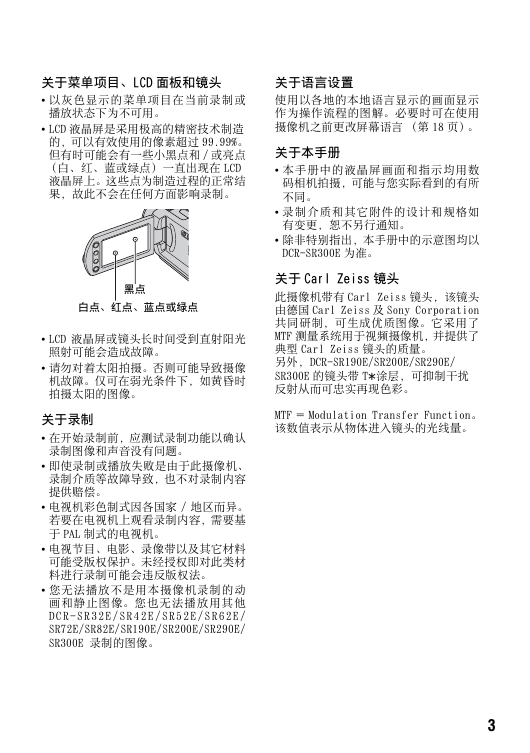

关于语言设置使用以各地的本地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 18 页）。关于本手册本手册中的液晶屏画面和指示均用数码相机拍摄，可能与您实际看到的有所不同。录制介质和其它附件的设计和规格如有变更，恕不另行通知。除非特别指出，本手册中的示意图均以 DCR-SR300E 为准。关于 Carl Zeiss 镜头此摄像机带有 Carl Zeiss 镜头，该镜头由德国 Carl Zeiss 及 Sony Corporation 共同研制，可生成优质图像。它采用了 MTF 测量系统用于视频摄像机，并提供了典型 Carl Zeiss 镜头的质量。另外，DCR-SR190E/SR200E/SR290E/ SR300E 的镜头带 T 涂层，可抑制干扰反射从而可忠实再现色彩。 MTF ＝ Modulation Transfer Function。该数值表示从物体进入镜头的光线量。关于菜单项目、LCD 面板和镜头以灰色显示的菜单项目在当前录制或播放状态下为不可用。 LCD 液晶屏是采用极高的精密技术制造的，可以有效使用的像素超过 99.99%。但有时可能会有一些小黑点和 / 或亮点（白、红、蓝或绿点）一直出现在 LCD 液晶屏上。这些点为制造过程的正常结果，故此不会在任何方面影响录制。黑点白点、红点、蓝点或绿点 LCD 液晶屏或镜头长时间受到直射阳光照射可能会造成故障。请勿对着太阳拍摄。否则可能导致摄像机故障。仅可在弱光条件下，如黄昏时拍摄太阳的图像。关于录制在开始录制前，应测试录制功能以确认录制图像和声音没有问题。即使录制或播放失败是由于此摄像机、录制介质等故障导致，也不对录制内容提供赔偿。电视机彩色制式因各国家 / 地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。您无法播放不是用本摄像机录制的动画和静止图像。您也无法播放用其他 D C R - S R 3 2 E / S R 4 2 E / S R 5 2 E / S R 6 2 E / SR72E/SR82E/SR190E/SR200E/SR290E/ SR300E 录制的图像。 3

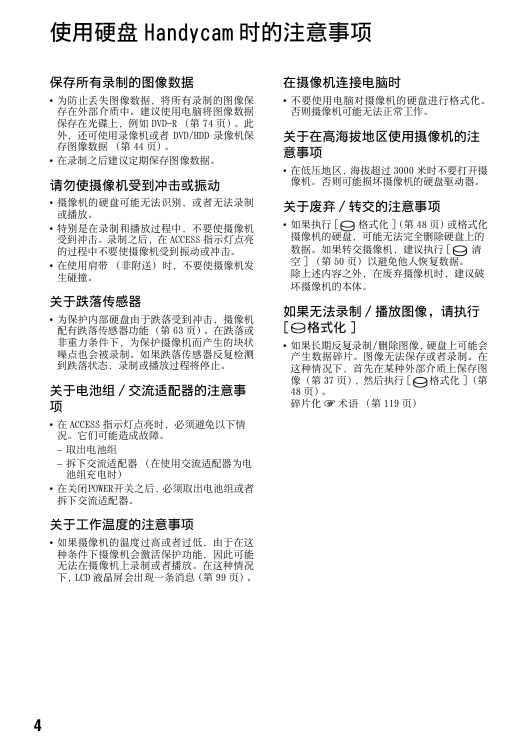

使用硬盘 Handycam 时的注意事项在摄像机连接电脑时不要使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。关于在高海拔地区使用摄像机的注意事项在低压地区，海拔超过 3000 米时不要打开摄像机。否则可能损坏摄像机的硬盘驱动器。关于废弃 / 转交的注意事项如果执行 [ 格式化 ]（第 48 页）或格式化摄像机的硬盘，可能无法完全删除硬盘上的数据。如果转交摄像机，建议执行 [ 清空 ] （第 50 页）以避免他人恢复数据。除上述内容之外，在废弃摄像机时，建议破坏摄像机的本体。如果无法录制 / 播放图像，请执行 [ 格式化 ] 如果长期反复录制/删除图像，硬盘上可能会产生数据碎片。图像无法保存或者录制。在这种情况下，首先在某种外部介质上保存图像（第 37 页），然后执行 [ 格式化 ]（第 48 页）。碎片化 1 术语（第 119 页）保存所有录制的图像数据为防止丢失图像数据，将所有录制的图像保存在外部介质中。建议使用电脑将图像数据保存在光碟上，例如 DVD-R （第 74 页）。此外，还可使用录像机或者 DVD/HDD 录像机保存图像数据（第 44 页）。在录制之后建议定期保存图像数据。请勿使摄像机受到冲击或振动摄像机的硬盘可能无法识别，或者无法录制或播放。特别是在录制和播放过程中，不要使摄像机受到冲击。录制之后，在 ACCESS 指示灯点亮的过程中不要使摄像机受到振动或冲击。在使用肩带（非附送）时，不要使摄像机发生碰撞。关于跌落传感器为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能（第 63 页）。在跌落或非重力条件下，为保护摄像机而产生的块状噪点也会被录制。如果跌落传感器反复检测到跌落状态，录制或播放过程将停止。关于电池组 / 交流适配器的注意事项在 ACCESS 指示灯点亮时，必须避免以下情况。它们可能造成故障。 – 取出电池组 – 拆下交流适配器（在使用交流适配器为电池组充电时）在关闭POWER开关之后，必须取出电池组或者拆下交流适配器。关于工作温度的注意事项如果摄像机的温度过高或者过低，由于在这种条件下摄像机会激活保护功能，因此可能无法在摄像机上录制或者播放。在这种情况下，LCD 液晶屏会出现一条消息（第 99 页）。 4

目录操作摄像机前请先阅读此手册 .... 2 使用硬盘 Handycam 时的注意事项 ............................... 4 对象示例及解决方案 ............ 7 享受摄像机带来的乐趣播放 ......................... 31 使用 PB 变焦 ................ 33 按照日期搜索所需的图像（日期索引） ........................ 33 播放一连串静像（幻灯片放映） ............................ 34 在电视机上播放图像 ........... 35 保存图像 ..................... 37 操作流程 ...................... 8 “ HOME”和 “ OPTION”- 使用两种类型的菜单 ................ 9 编辑入门指南步骤 1：检查附送项目 ......... 12 步骤 2：为电池组充电 ......... 13 步骤 3：打开电源，设定日期和时间 ......................... 17 更改语言设定 ................18 步骤 4：准备录制 ............. 18 录制 / 播放轻松录制和播放（Easy Handycam 操作） ......................... 20 录制 ......................... 23 变焦 ........................25 录制更具现场效果的声音（5.1 声道环绕录制）（DCR-SR190E/SR200E/ SR290E/SR300E） .............25 使用闪光灯（DCR-SR190E/SR200E/ SR290E/SR300E） .............26 动画录制过程中捕获高质量静像（Dual Rec）（DCR-SR190E/SR200E/ SR290E/SR300E） .............26 在 “Memory Stick Duo”上录制静像 ..........................27 在黑暗场所录制（NightShot plus/ NightShot） .................27 调节背光对象的曝光 ..........28 以镜像模式录制 ..............28 选择录制图像的纵横比（16:9 或 4:3） .......................28 将快速动作录制成慢动作（平稳缓慢拍摄）（DCR-SR190E/SR200E/ SR290E/SR300E） .............29 （其它）类别 ............... 38 删除影像 ..................... 38 分割动画 ..................... 40 复制静像 ..................... 41 创建播放列表 ................. 42 复制到录像机或 DVD/HDD 录像机 .............................. 44 打印录制的图像（PictBridge 兼容打印机） ........................ 45 使用录制介质（管理 HDD/ 存储器）类别 ... 48 格式化硬盘或 “Memory Stick Duo” .............................. 48 检查硬盘信息 ................. 49 防止摄像机上的硬盘数据被恢复 .............................. 50 自定义摄像机 HOME MENU 的（设定）类别的功能 .............................. 51 使用 HOME MENU .............. 51 （设定）类别项目列表 .... 52 摄像机动画设定 ............... 53 （用于录制动画的项目）摄像机照片设定 ............... 56 （用于录制静像的项目）观看图像设定 ................. 59 （自定义显示的项目） 5

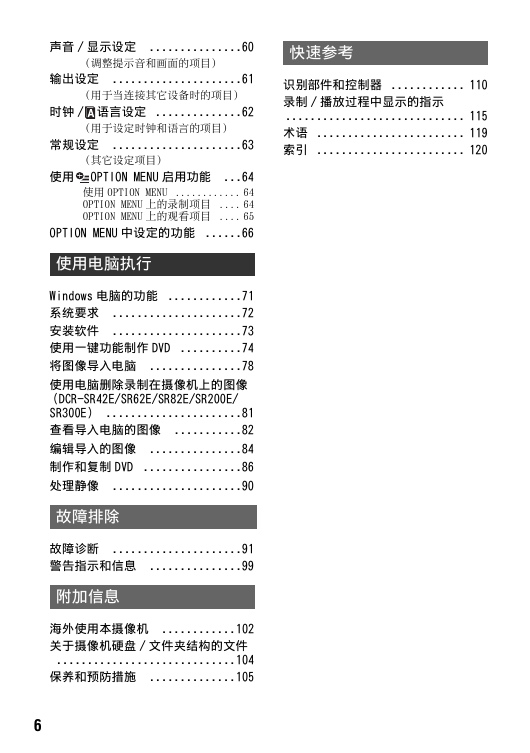

快速参考识别部件和控制器 ............ 110 录制 / 播放过程中显示的指示 ............................. 115 术语 ........................ 119 索引 ........................ 120 声音 / 显示设定 ...............60 （调整提示音和画面的项目）输出设定 .....................61 （用于当连接其它设备时的项目）时钟 / 语言设定 ..............62 （用于设定时钟和语言的项目）常规设定 .....................63 （其它设定项目）使用 OPTION MENU 启用功能 ...64 使用 OPTION MENU ............ 64 OPTION MENU 上的录制项目 .... 64 OPTION MENU 上的观看项目 .... 65 OPTION MENU 中设定的功能 ......66 使用电脑执行 Windows 电脑的功能 ............71 系统要求 .....................72 安装软件 .....................73 使用一键功能制作 DVD ..........74 将图像导入电脑 ...............78 使用电脑删除录制在摄像机上的图像（DCR-SR42E/SR62E/SR82E/SR200E/ SR300E） ......................81 查看导入电脑的图像 ...........82 编辑导入的图像 ...............84 制作和复制 DVD ................86 处理静像 .....................90 故障排除故障诊断 .....................91 警告指示和信息 ...............99 附加信息海外使用本摄像机 ............102 关于摄像机硬盘 / 文件夹结构的文件 .............................104 保养和预防措施 ..............105 6

对象示例及解决方案查看高尔夫挥杆获取滑雪坡或海滩的良好拍摄 B 平稳缓慢拍摄 * ........... 29 B 体育课 ** ............... 68 B 背光..................... 28 B 海滩..................... 68 B 雪景..................... 68 在录制动画过程中抓拍静像舞台上处于聚光灯下的儿童 B Dual Rec* ............... 26 B 聚光灯................... 68 花卉特写绚丽的焰火 B 人像 .................... 68 B 对焦 .................... 66 B 特写 .................... 66 B 烟火..................... 67 B 对焦..................... 66 对焦于屏幕左侧的狗上微光下熟睡的儿童 B 对焦 .................... 66 B 定点对焦 ................ 66 B NightShot plus** ......... 27 B NightShot* ............... 27 B COLOR SLOW SHTR.......... 69 * DCR-SR190E/SR200E/SR290E/SR300E ** DCR-SR32E/SR42E/SR52E/SR62E/SR72E/SR82E 7

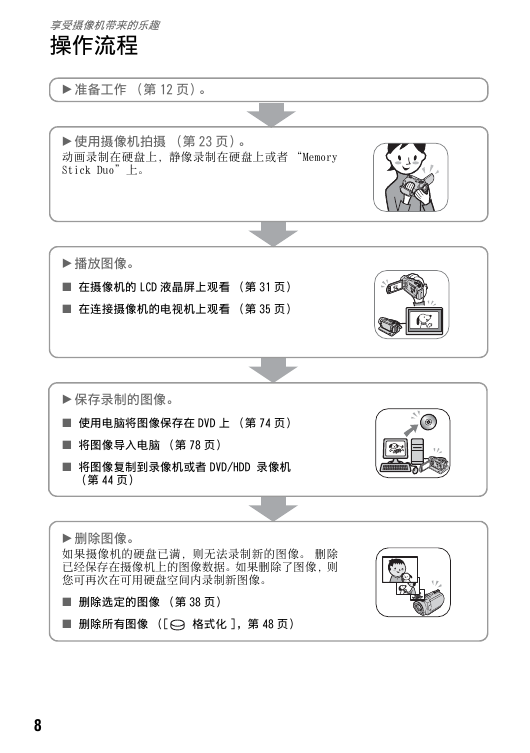

享受摄像机带来的乐趣操作流程 B 准备工作（第 12 页）。 B 使用摄像机拍摄（第 23 页）。动画录制在硬盘上，静像录制在硬盘上或者 “Memory Stick Duo”上。 B 播放图像。 x 在摄像机的 LCD 液晶屏上观看（第 31 页） x 在连接摄像机的电视机上观看（第 35 页） B 保存录制的图像。 x 使用电脑将图像保存在 DVD 上（第 74 页） x 将图像导入电脑（第 78 页） x 将图像复制到录像机或者 DVD/HDD 录像机（第 44 页） B 删除图像。如果摄像机的硬盘已满，则无法录制新的图像。删除已经保存在摄像机上的图像数据。如果删除了图像，则您可再次在可用硬盘空间内录制新图像。 x 删除选定的图像（第 38 页） x 删除所有图像（[ 格式化 ]，第 48 页） 8
