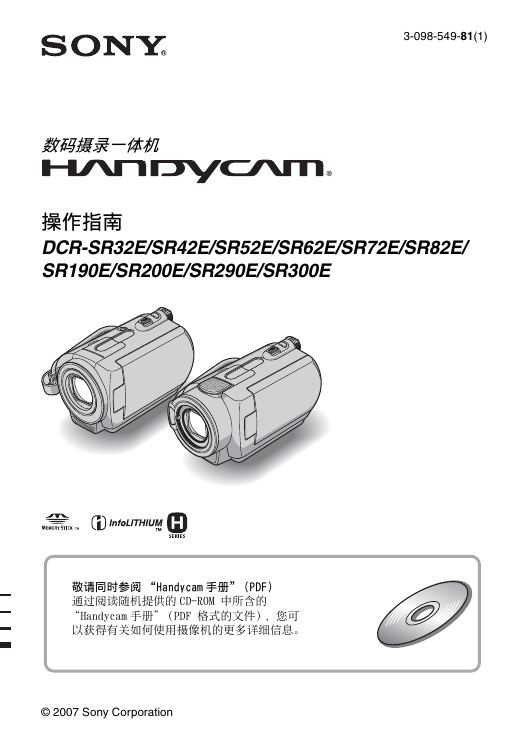

3-098-549-81(1) 数码摄录一体机操作指南 DCR-SR32E/SR42E/SR52E/SR62E/SR72E/SR82E/ SR190E/SR200E/SR290E/SR300E 敬请同时参阅 “Handycam 手册”（PDF）通过阅读随机提供的 CD-ROM 中所含的 “Handycam 手册”（PDF 格式的文件），您可以获得有关如何使用摄像机的更多详细信息。 © 2007 Sony Corporation

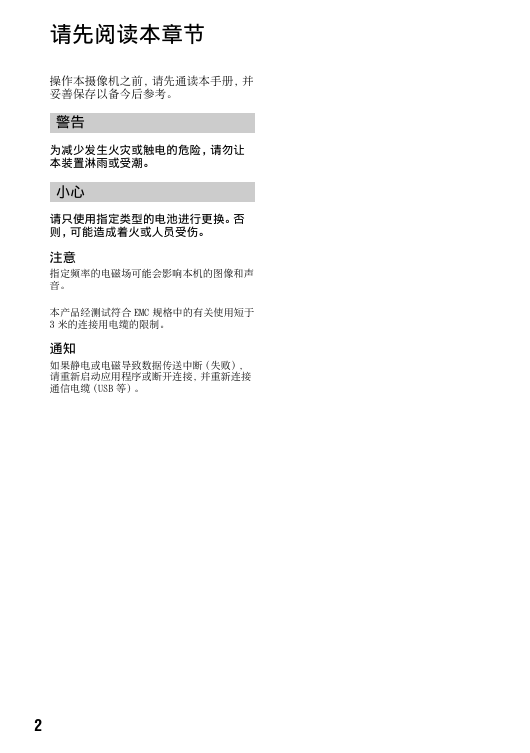

请先阅读本章节操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意指定频率的电磁场可能会影响本机的图像和声音。本产品经测试符合 EMC 规格中的有关使用短于 3 米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。 2

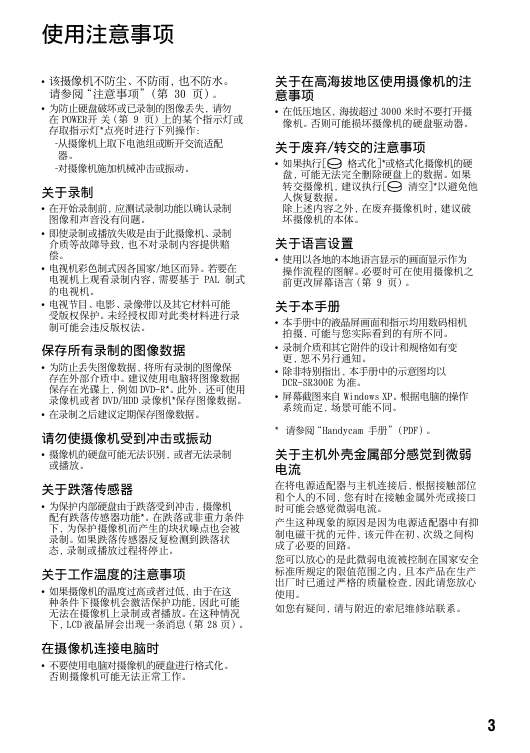

使用注意事项 • 该摄像机不防尘、不防雨，也不防水。请参阅“注意事项”（第 30 页）。为防止硬盘破坏或已录制的图像丢失，请勿在 POWER开关（第 9 页）上的某个指示灯或存取指示灯*点亮时进行下列操作: –从摄像机上取下电池组或断开交流适配器。 –对摄像机施加机械冲击或振动。关于录制在开始录制前，应测试录制功能以确认录制图像和声音没有问题。即使录制或播放失败是由于此摄像机、录制介质等故障导致，也不对录制内容提供赔偿。电视机彩色制式因各国家/地区而异。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。保存所有录制的图像数据为防止丢失图像数据，将所有录制的图像保存在外部介质中。建议使用电脑将图像数据保存在光碟上，例如 DVD-R*。此外，还可使用录像机或者 DVD/HDD 录像机*保存图像数据。在录制之后建议定期保存图像数据。请勿使摄像机受到冲击或振动摄像机的硬盘可能无法识别，或者无法录制或播放。关于跌落传感器为保护内部硬盘由于跌落受到冲击，摄像机配有跌落传感器功能*。在跌落或非重力条件下，为保护摄像机而产生的块状噪点也会被录制。如果跌落传感器反复检测到跌落状态，录制或播放过程将停止。关于工作温度的注意事项如果摄像机的温度过高或者过低，由于在这种条件下摄像机会激活保护功能，因此可能无法在摄像机上录制或者播放。在这种情况下，LCD 液晶屏会出现一条消息（第 28 页）。在摄像机连接电脑时不要使用电脑对摄像机的硬盘进行格式化。否则摄像机可能无法正常工作。关于在高海拔地区使用摄像机的注意事项在低压地区，海拔超过 3000 米时不要打开摄像机。否则可能损坏摄像机的硬盘驱动器。关于废弃/转交的注意事项如果执行[ 格式化]*或格式化摄像机的硬盘，可能无法完全删除硬盘上的数据。如果转交摄像机，建议执行[ 人恢复数据。除上述内容之外，在废弃摄像机时，建议破坏摄像机的本体。清空]*以避免他关于语言设置使用以各地的本地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 9 页）。关于本手册本手册中的液晶屏画面和指示均用数码相机拍摄，可能与您实际看到的有所不同。录制介质和其它附件的设计和规格如有变更，恕不另行通知。除非特别指出，本手册中的示意图均以 DCR-SR300E 为准。屏幕截图来自 Windows XP。根据电脑的操作系统而定，场景可能不同。 * 请参阅“Handycam 手册”（PDF）。关于主机外壳金属部分感觉到微弱电流在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 3

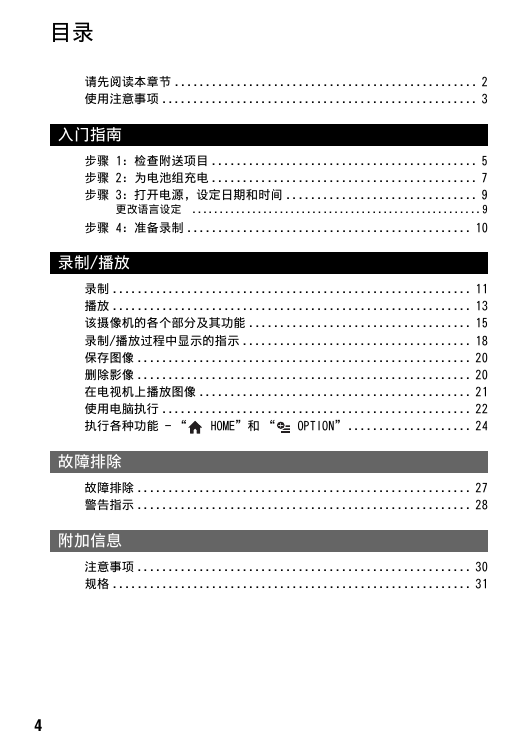

目录请先阅读本章节 ................................................. 2 使用注意事项 ................................................... 3 入门指南步骤 1：检查附送项目 ........................................... 5 步骤 2：为电池组充电 ........................................... 7 步骤 3：打开电源，设定日期和时间 ............................... 9 更改语言设定 ..................................................... 9 步骤 4：准备录制 .............................................. 10 录制/播放录制 .......................................................... 11 播放 .......................................................... 13 该摄像机的各个部分及其功能 .................................... 15 录制/播放过程中显示的指示 ..................................... 18 保存图像 ...................................................... 20 删除影像 ...................................................... 20 在电视机上播放图像 ............................................ 21 使用电脑执行 .................................................. 22 执行各种功能 - “ HOME”和 “ OPTION”.................... 24 故障排除故障排除 ...................................................... 27 警告指示 ...................................................... 28 附加信息注意事项 ...................................................... 30 规格 .......................................................... 31 4

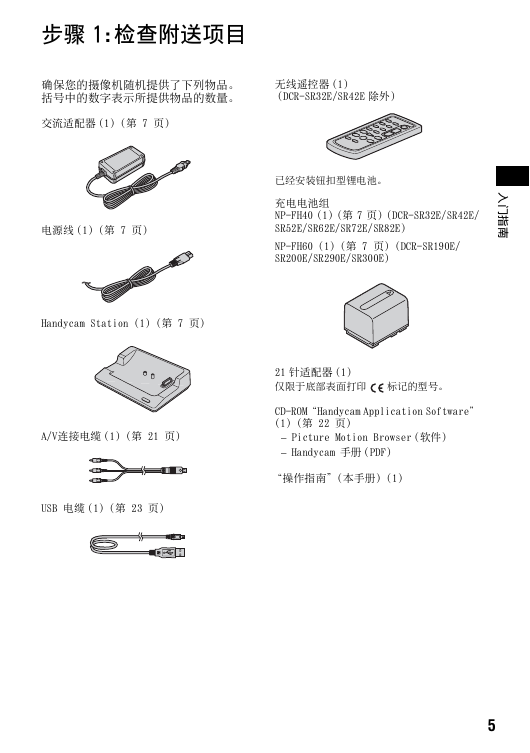

步骤 1：检查附送项目确保您的摄像机随机提供了下列物品。括号中的数字表示所提供物品的数量。无线遥控器（1）（DCR-SR32E/SR42E 除外）交流适配器（1）（第 7 页）已经安装钮扣型锂电池。充电电池组 NP-FH40 (1) (第 7 页) (DCR-SR32E/SR42E/ SR52E/SR62E/SR72E/SR82E) NP-FH60 (1) (第 7 页) (DCR-SR190E/ SR200E/SR290E/SR300E) 入门指南 21 针适配器（1）仅限于底部表面打印标记的型号。 CD-ROM “Handycam Application Software” (1) (第 22 页) – Picture Motion Browser（软件） – Handycam 手册（PDF） “操作指南”（本手册）（1）电源线（1）（第 7 页） Handycam Station (1) (第 7 页) A/V连接电缆（1）（第 21 页） USB 电缆（1）（第 23 页） 5

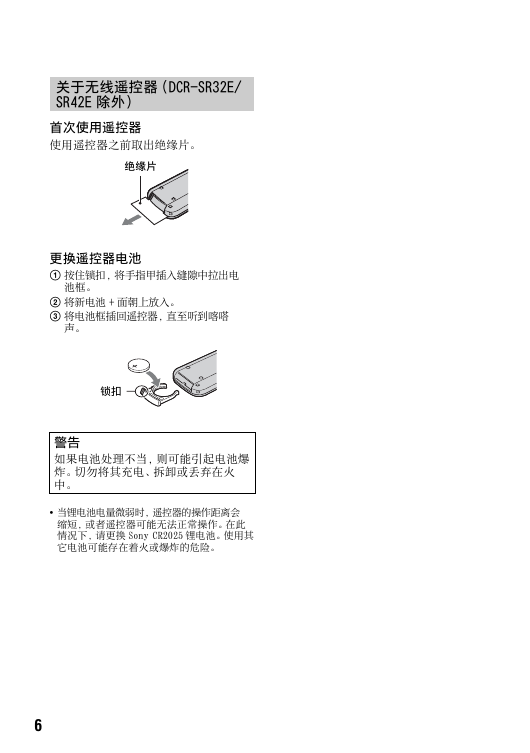

关于无线遥控器（DCR-SR32E/ SR42E 除外）首次使用遥控器使用遥控器之前取出绝缘片。绝缘片更换遥控器电池 1 按住锁扣，将手指甲插入缝隙中拉出电池框。 2 将新电池 + 面朝上放入。 3 将电池框插回遥控器，直至听到喀嗒声。锁扣警告如果电池处理不当，则可能引起电池爆炸。切勿将其充电、拆卸或丢弃在火中。当锂电池电量微弱时，遥控器的操作距离会缩短，或者遥控器可能无法正常操作。在此情况下，请更换 Sony CR2025 锂电池。使用其它电池可能存在着火或爆炸的危险。 6

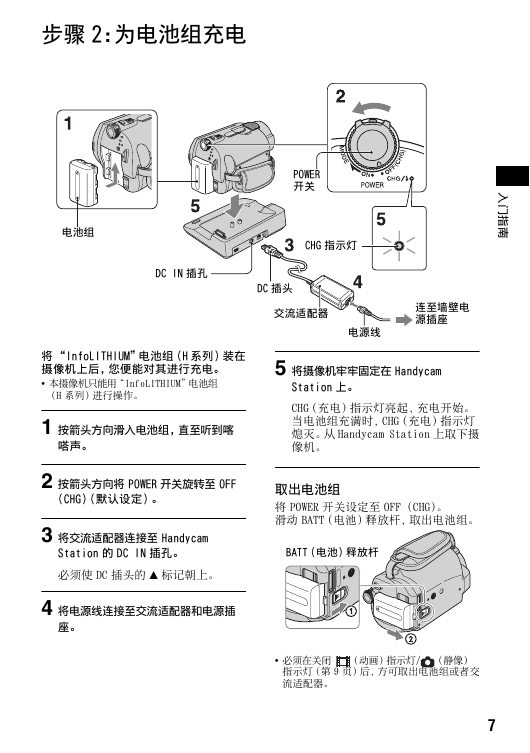

步骤 2：为电池组充电电池组 DC IN 插孔将 “InfoLITHIUM”电池组（H 系列）装在摄像机上后，您便能对其进行充电。本摄像机只能用“InfoLITHIUM”电池组（H 系列）进行操作。 1 按箭头方向滑入电池组，直至听到喀嗒声。 2 按箭头方向将 POWER 开关旋转至 OFF (CHG)（默认设定）。 3 将交流适配器连接至 Handycam Station 的 DC IN 插孔。必须使 DC 插头的 v 标记朝上。 4 将电源线连接至交流适配器和电源插座。 POWER 开关 CHG 指示灯入门指南 DC 插头交流适配器连至墙壁电源插座电源线 5 将摄像机牢牢固定在 Handycam Station 上。 CHG（充电）指示灯亮起，充电开始。当电池组充满时，CHG（充电）指示灯熄灭。从 Handycam Station 上取下摄像机。取出电池组将 POWER 开关设定至 OFF (CHG)。滑动 BATT（电池）释放杆，取出电池组。 BATT（电池）释放杆必须在关闭（动画）指示灯/ （静像）指示灯（第 9 页）后，方可取出电池组或者交流适配器。 7

NP-FH60: （单位：分钟） DCR- SR190E/ SR200E DCR-SR290E/ SR300E 135 135 115*2 125*3 55*2 60*3 100*2 105*3 50*2 50*3 充电时间录制时间*1 连续录制时间典型录制时间*4 160 165 播放时间*2 *1 当将[拍摄模式]设定为[SP]时。 *2 当液晶屏背光开着时。 *3当液晶屏背光关闭时。 *4 典型录制时间表示在重复录制开始/停止、打开/关闭电源和变焦时的时间。关于电池组给电池组充电之前，旋转 POWER 开关至 OFF (CHG) 然后关闭（动画）指示灯/ （静像）指示灯（第 9 页）。只要交流适配器连接在摄像机的 DC IN 插孔或 Handycam Station 中，即使电源线未与电源插座相连接，也不会从电池供电。关于充电/录制/播放时间在 25℃（建议10℃ 至 30℃）下使用摄像机时测量的时间。当在低温下使用摄像机时，可用录制和播放时间将缩短。视您使用摄像机的条件而定，可用录制和播放时间将缩短。关于交流适配器使用交流适配器时请使用附近的电源插座。在使用摄像机时如果发生故障，请立即断开交流适配器与电源插座的连接。切勿使用置于狭窄空间中的交流适配器，如在墙与家具之间的交流适配器。切勿让金属物使交流适配器的 DC 插头或电池端子短路。否则可能导致故障。当摄像机通过交流适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。若要只使用交流适配器为电池组充电将 POWER 开关旋转至 OFF (CHG)，然后将交流适配器直接连接摄像机上的 DC IN 插孔。 POWER 开关 DC 插头 DC IN 插孔打开插孔盖使用附送的电池组时可使用时间充电时间: 将完全放电的电池组充足电所需要的近似时间（分钟）。录制/播放时间: 使用完全充电电池组的有效近似时间（分钟）。 NP-FH40: （单位：分钟） DCR- SR32E/ SR42E DCR-SR52E/ SR62E/ SR72E/SR82E 125 125 105 50 120 90*2 100*3 45*2 50*3 110*2 充电时间录制时间*1 连续录制时间典型录制时间*4 播放时间 8
