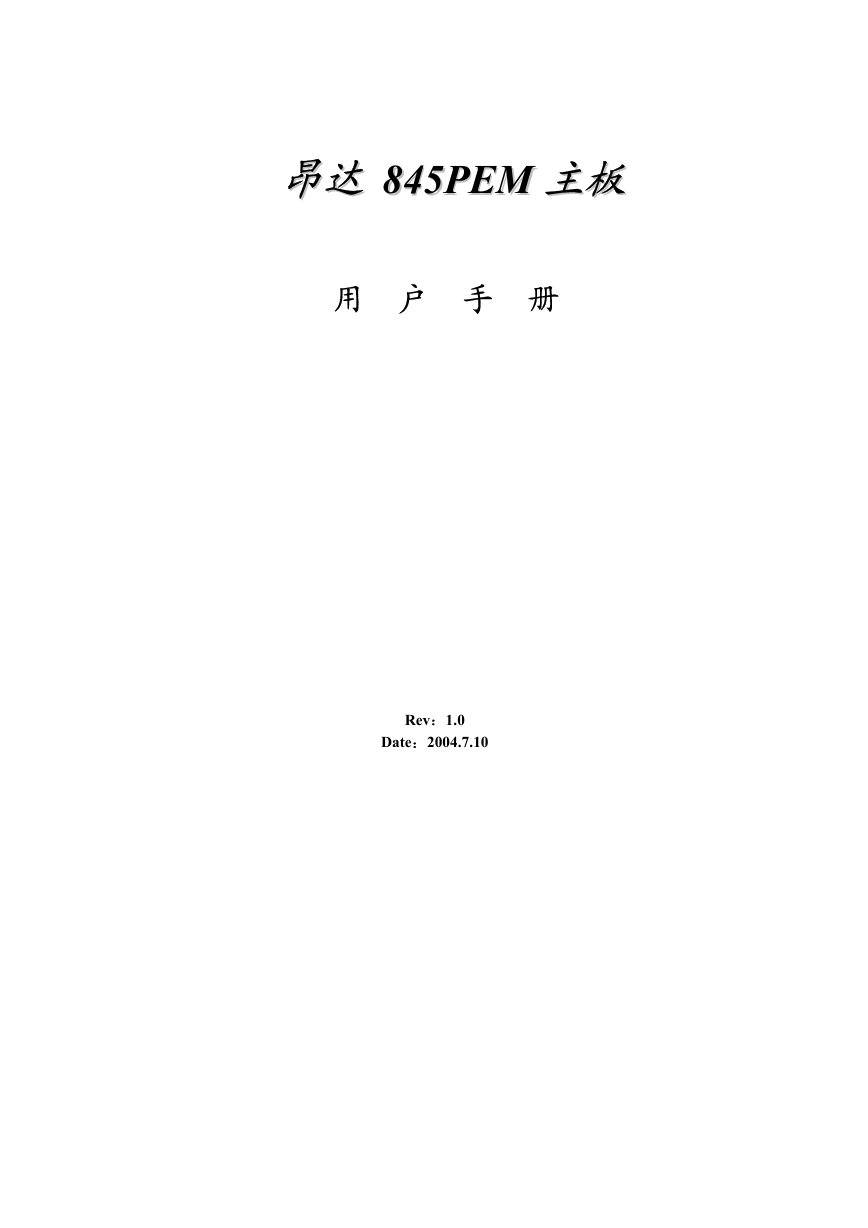

昂昂达达 884455PPEEMM 主主板板用户手册 Rev：1.0 Date：2004.7.10

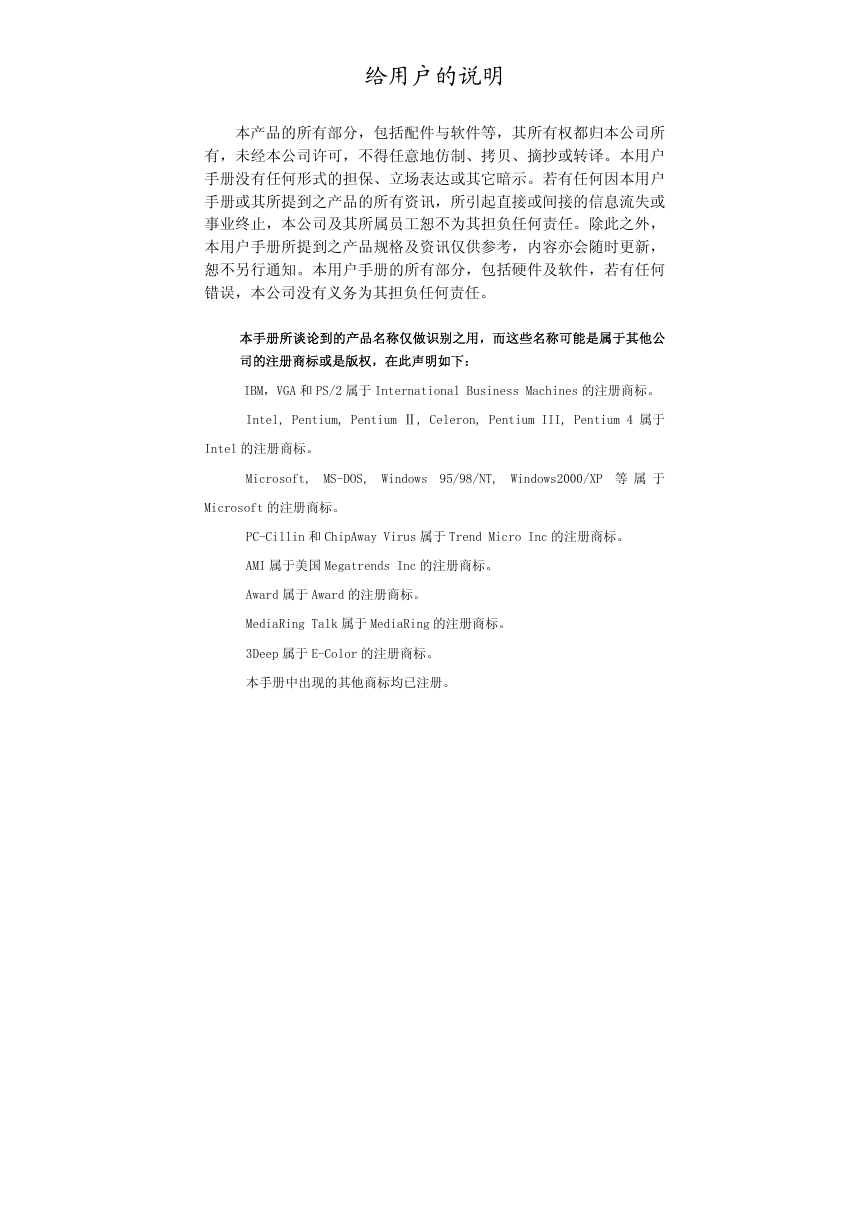

给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。

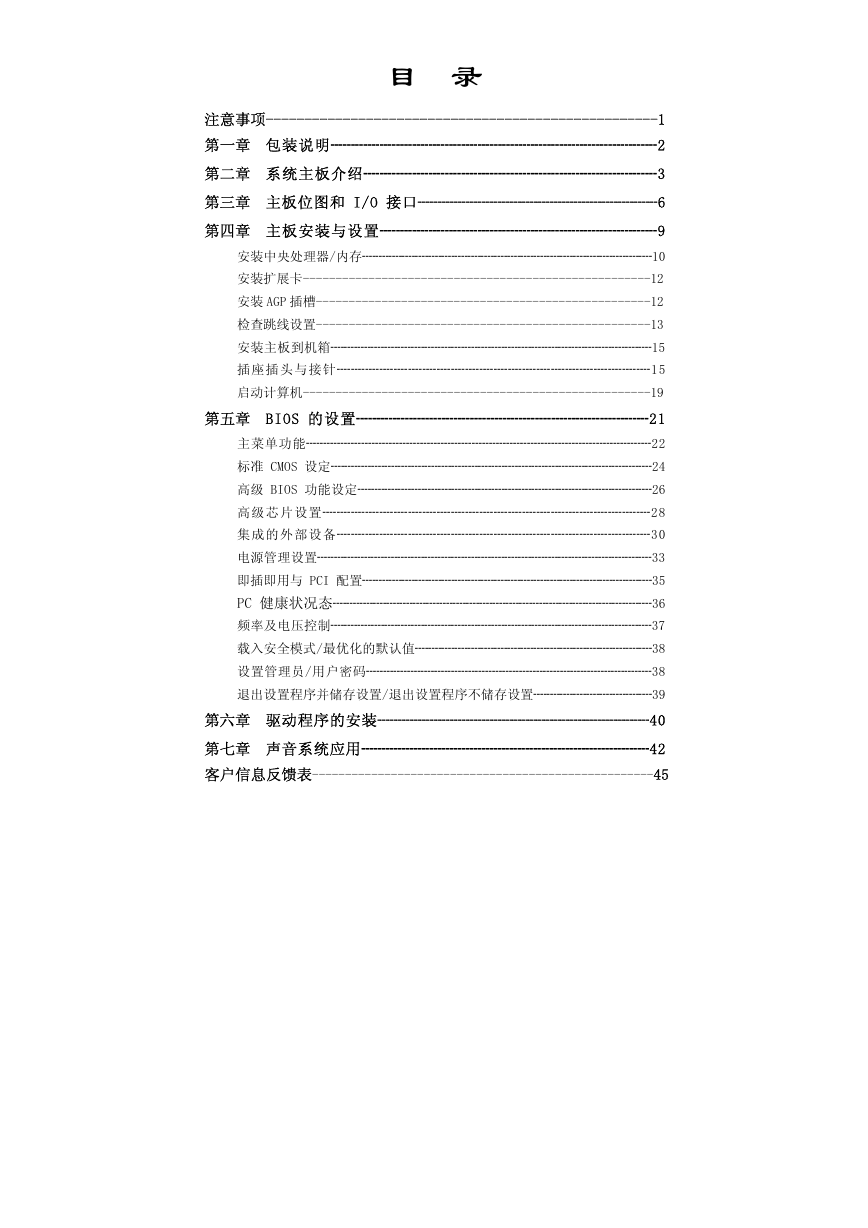

目录注意事项---------------------------------------------------1 第一章包装说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2 第二章系统主板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 第三章主板位图和 I/O 接口┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6 第四章主板安装与设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9 安装中央处理器/内存┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10 安装扩展卡-----------------------------------------------------12 安装 AGP 插槽---------------------------------------------------12 检查跳线设置---------------------------------------------------13 安装主板到机箱┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈15 插座插头与接针┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈15 启动计算机-----------------------------------------------------19 第五章 BIOS 的设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈21 主菜单功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22 标准 CMOS 设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈24 高级 BIOS 功能设定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈26 高级芯片设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28 集成的外部设备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈30 电源管理设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33 即插即用与 PCI 配置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈35 PC 健康状况态┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈36 频率及电压控制┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈37 载入安全模式/最优化的默认值┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈38 设置管理员/用户密码┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈38 退出设置程序并储存设置/退出设置程序不储存设置┈┈┈┈┈┈┈┈┈39 第六章驱动程序的安装┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈40 第七章声音系统应用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈42 客户信息反馈表----------------------------------------------------45

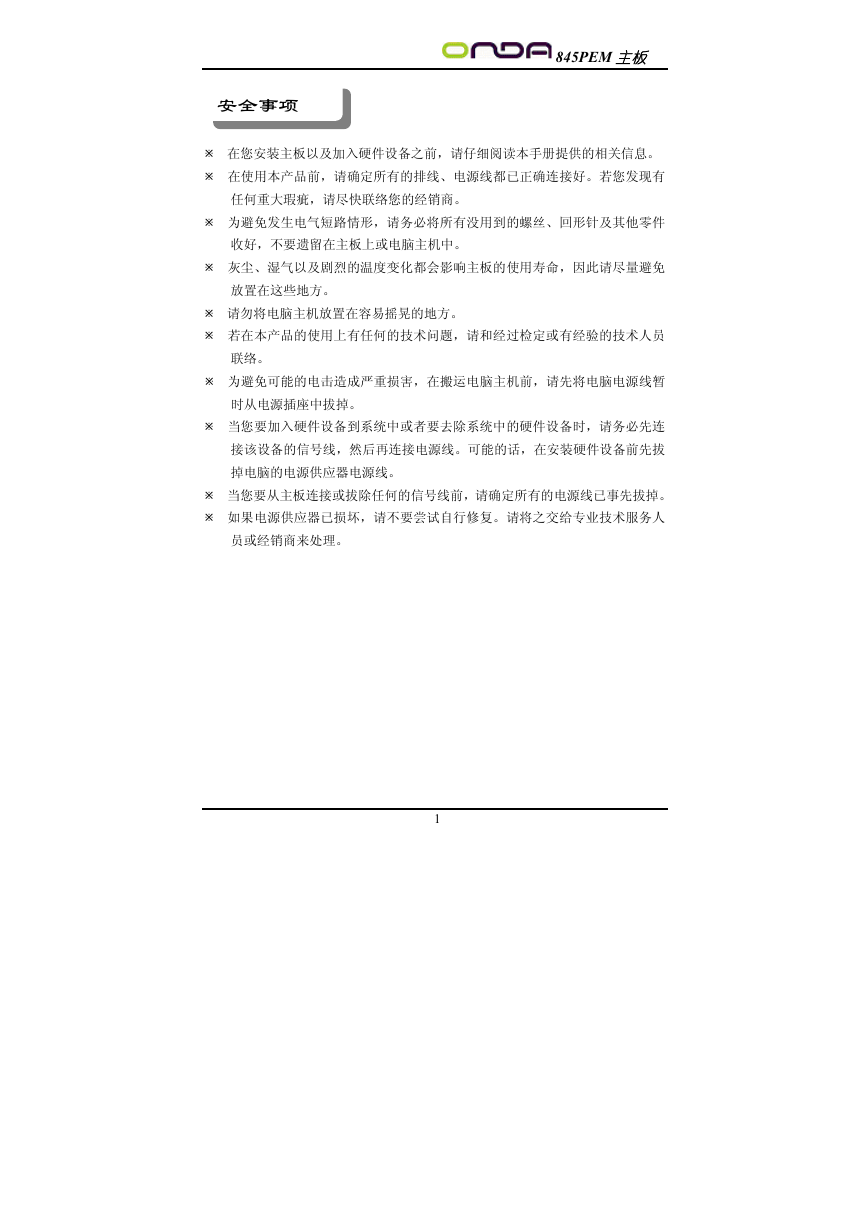

845PEM 主板安全事项在您安装主板以及加入硬件设备之前，请仔细阅读本手册提供的相关信息。在使用本产品前，请确定所有的排线、电源线都已正确连接好。若您发现有任何重大瑕疵，请尽快联络您的经销商。为避免发生电气短路情形，请务必将所有没用到的螺丝、回形针及其他零件收好，不要遗留在主板上或电脑主机中。灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免放置在这些地方。请勿将电脑主机放置在容易摇晃的地方。若在本产品的使用上有任何的技术问题，请和经过检定或有经验的技术人员联络。为避免可能的电击造成严重损害，在搬运电脑主机前，请先将电脑电源线暂时从电源插座中拔掉。当您要加入硬件设备到系统中或者要去除系统中的硬件设备时，请务必先连接该设备的信号线，然后再连接电源线。可能的话，在安装硬件设备前先拔掉电脑的电源供应器电源线。当您要从主板连接或拔除任何的信号线前，请确定所有的电源线已事先拔掉。如果电源供应器已损坏，请不要尝试自行修复。请将之交给专业技术服务人员或经销商来处理。 1

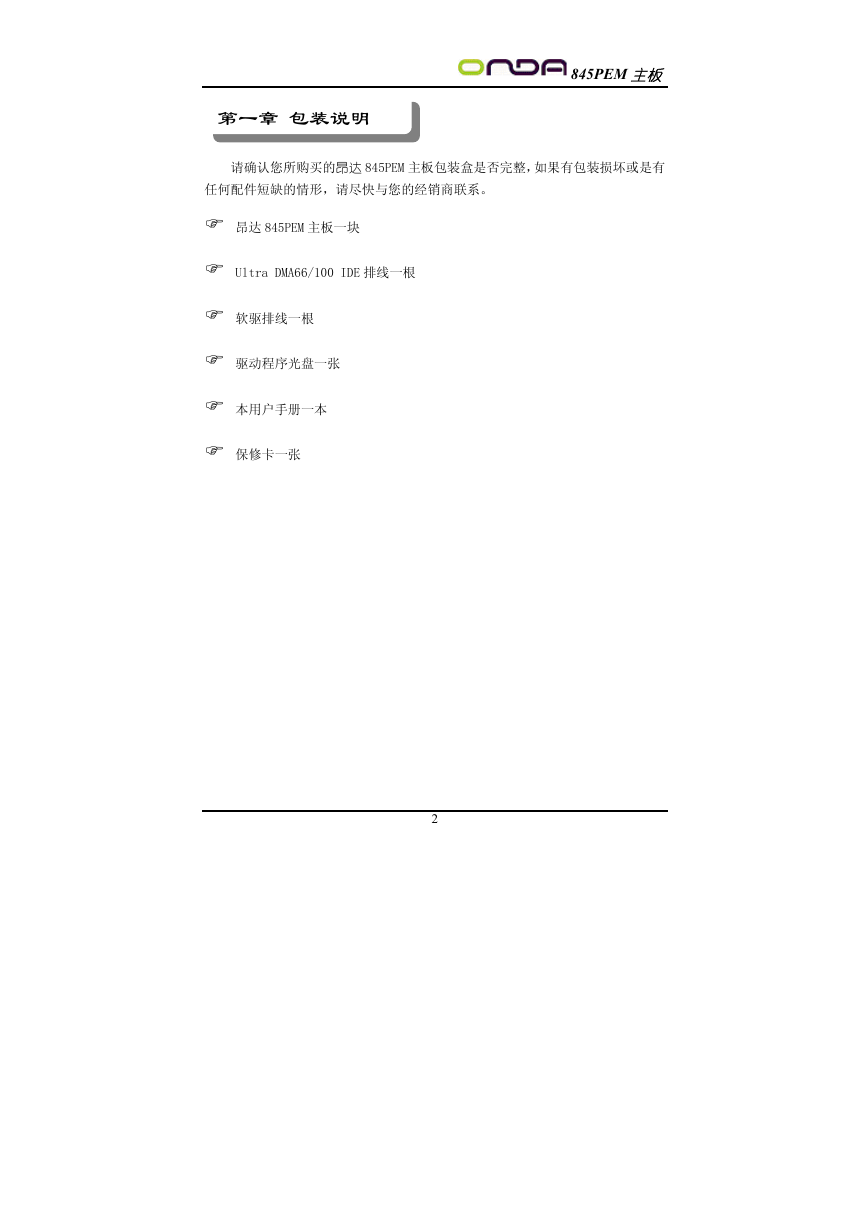

845PEM 主板第一章包装说明请确认您所购买的昂达 845PEM 主板包装盒是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 845PEM 主板一块 Ultra DMA66/100 IDE 排线一根软驱排线一根驱动程序光盘一张本用户手册一本保修卡一张 2

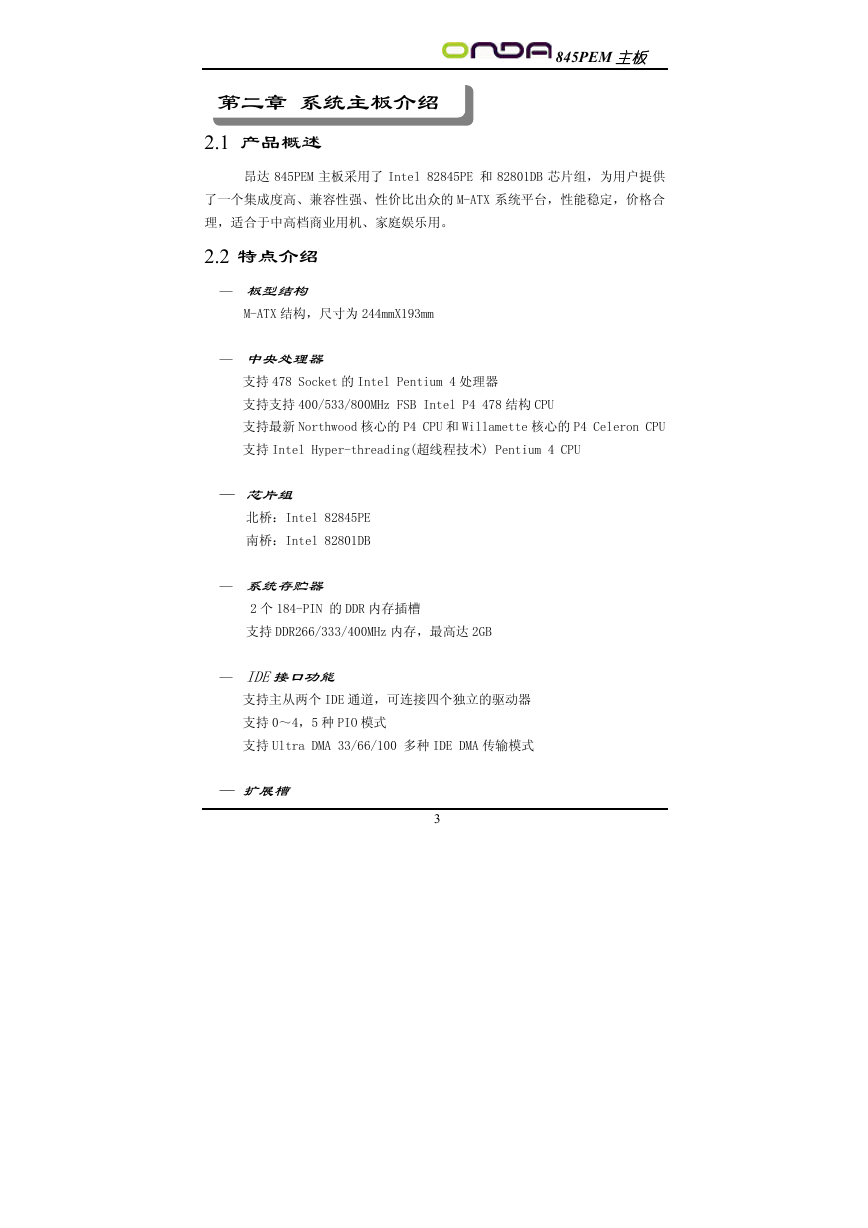

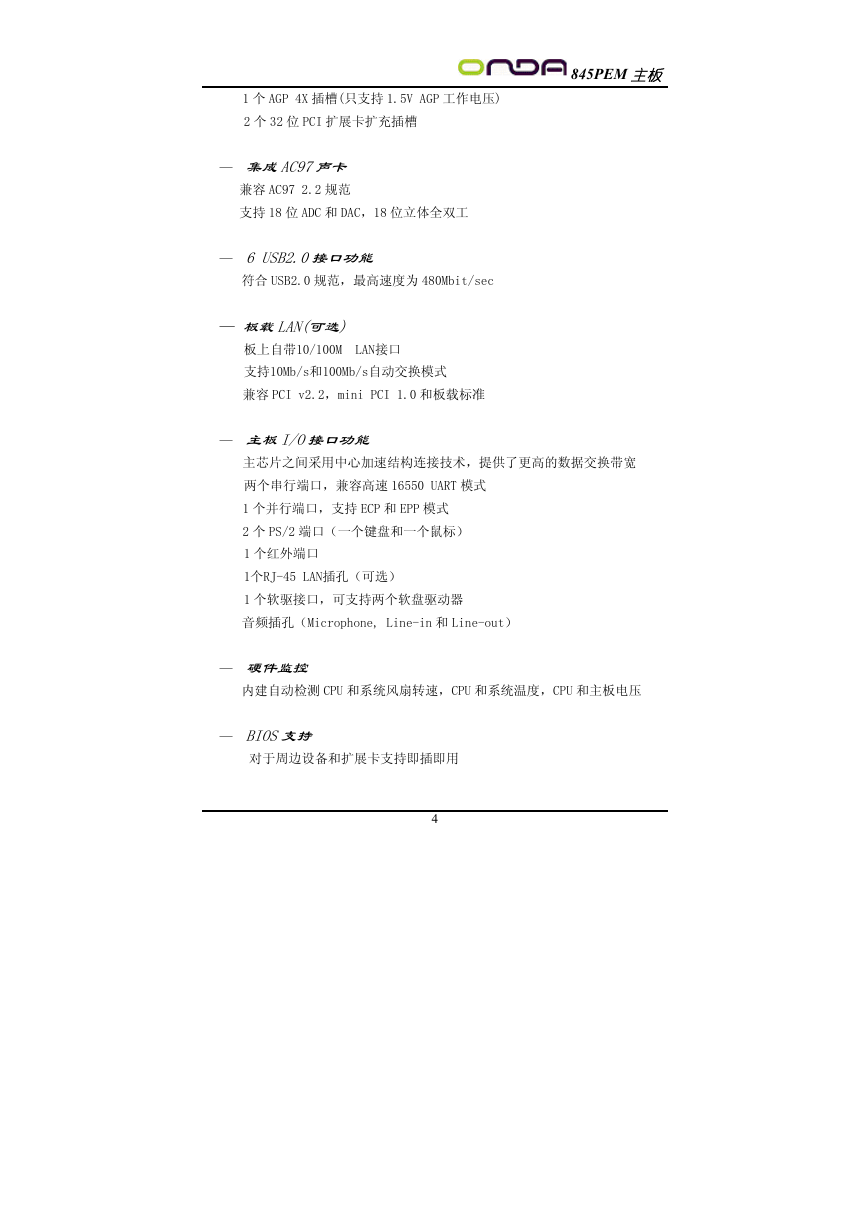

845PEM 主板第二章系统主板介绍 2.1 产品概述昂达 845PEM 主板采用了 Intel 82845PE 和 82801DB 芯片组，为用户提供了一个集成度高、兼容性强、性价比出众的 M-ATX 系统平台，性能稳定，价格合理，适合于中高档商业用机、家庭娱乐用。 2.2 特点介绍 — 板型结构 M-ATX 结构，尺寸为 244mmX193mm — 中央处理器支持 478 Socket 的 Intel Pentium 4 处理器支持支持 400/533/800MHz FSB Intel P4 478 结构 CPU 支持最新 Northwood 核心的 P4 CPU 和 Willamette 核心的 P4 Celeron CPU 支持 Intel Hyper-threading(超线程技术) Pentium 4 CPU — 芯片组北桥：Intel 82845PE 南桥：Intel 82801DB — 系统存贮器 2 个 184-PIN 的 DDR 内存插槽支持 DDR266/333/400MHz 内存，最高达 2GB — IDE接口功能支持主从两个 IDE 通道，可连接四个独立的驱动器支持 0～4，5 种 PIO 模式支持 Ultra DMA 33/66/100 多种 IDE DMA 传输模式 — 扩展槽 3

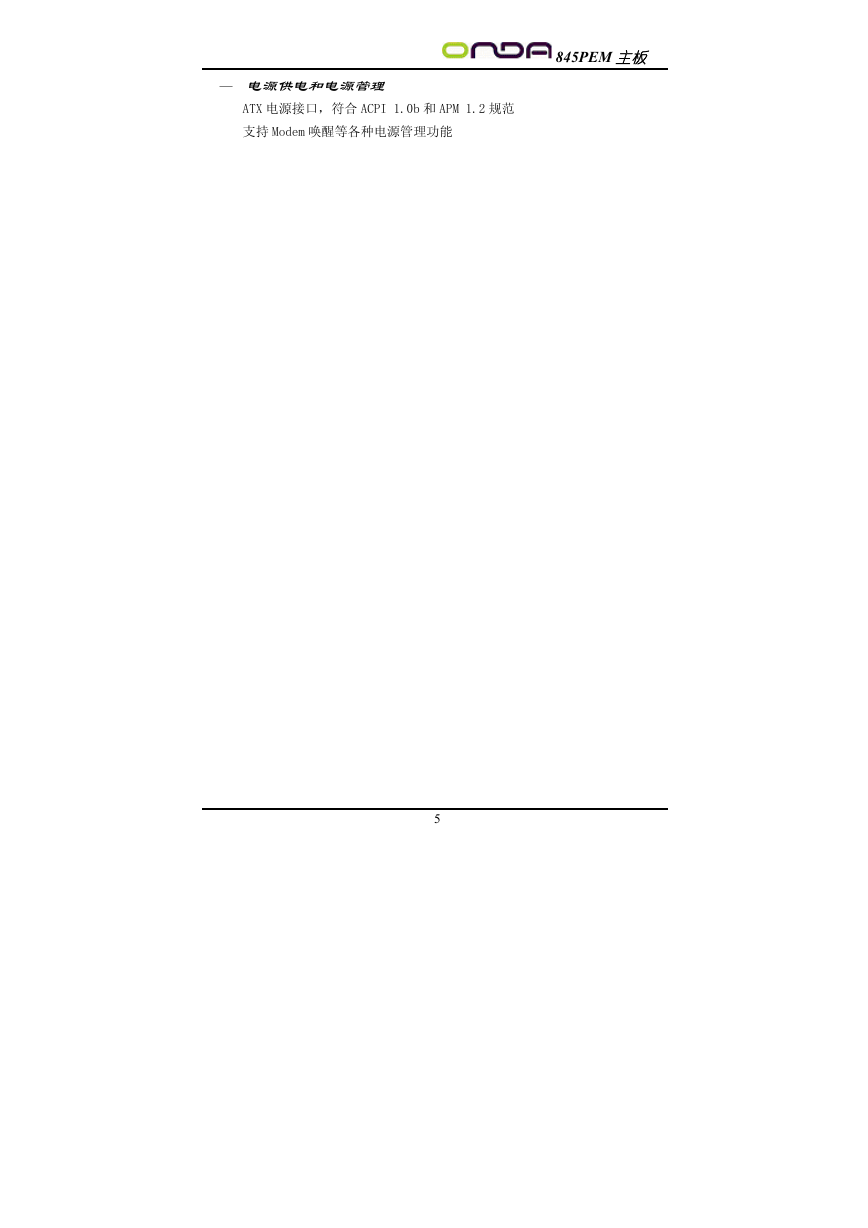

845PEM 主板 1 个 AGP 4X 插槽(只支持 1.5V AGP 工作电压) 2 个 32 位 PCI 扩展卡扩充插槽 — 集成AC97声卡兼容 AC97 2.2 规范支持 18 位 ADC 和 DAC，18 位立体全双工 — 6 USB2.0接口功能符合 USB2.0 规范，最高速度为 480Mbit/sec — 板载LAN(可选) 板上自带10/100M LAN接口支持10Mb/s和100Mb/s自动交换模式兼容 PCI v2.2，mini PCI 1.0 和板载标准 — 主板I/O接口功能主芯片之间采用中心加速结构连接技术，提供了更高的数据交换带宽两个串行端口，兼容高速 16550 UART 模式 1 个并行端口，支持 ECP 和 EPP 模式 2 个 PS/2 端口（一个键盘和一个鼠标） 1 个红外端口 1个RJ-45 LAN插孔（可选） 1 个软驱接口，可支持两个软盘驱动器音频插孔（Microphone, Line-in 和 Line-out） — 硬件监控内建自动检测 CPU 和系统风扇转速，CPU 和系统温度，CPU 和主板电压 — BIOS支持对于周边设备和扩展卡支持即插即用 4
