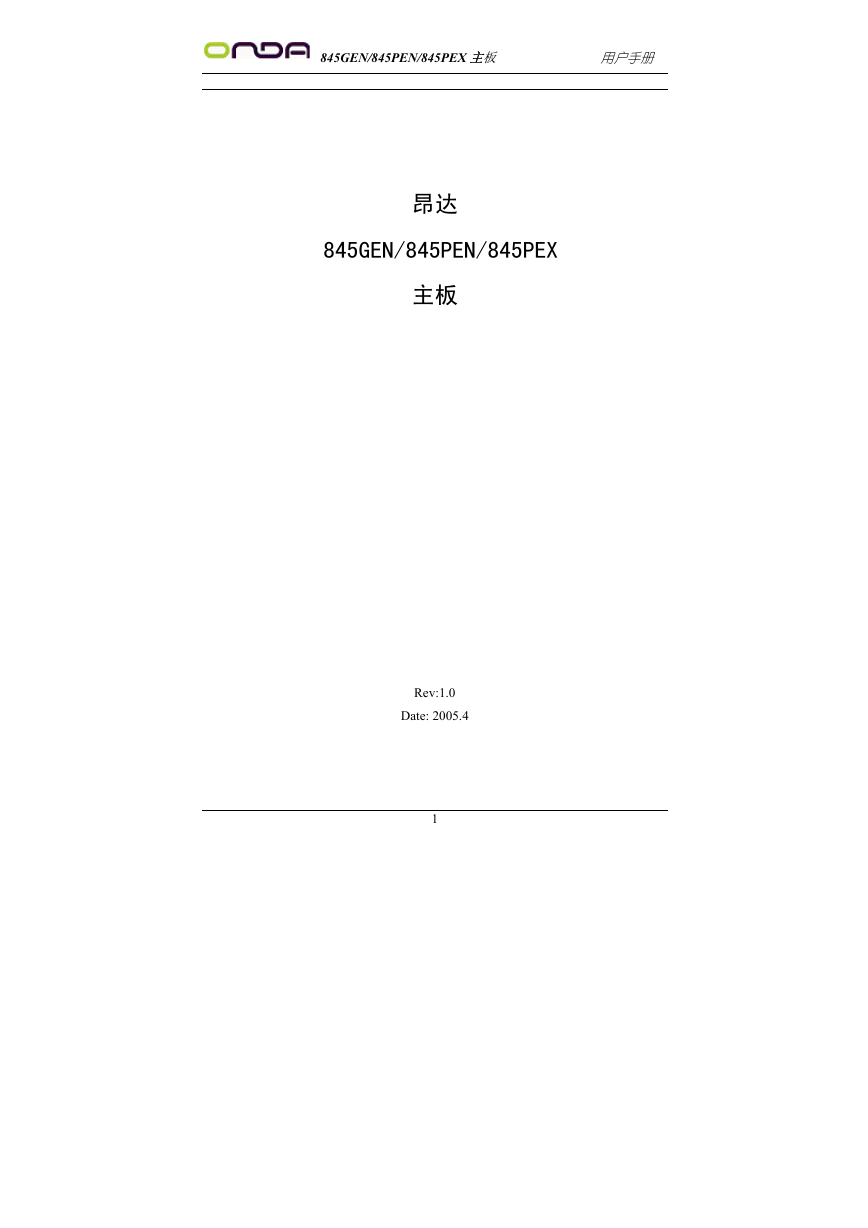

845GEN/845PEN/845PEX 主板用户手册昂达 845GEN/845PEN/845PEX 主板 Rev:1.0 Date: 2005.4 1

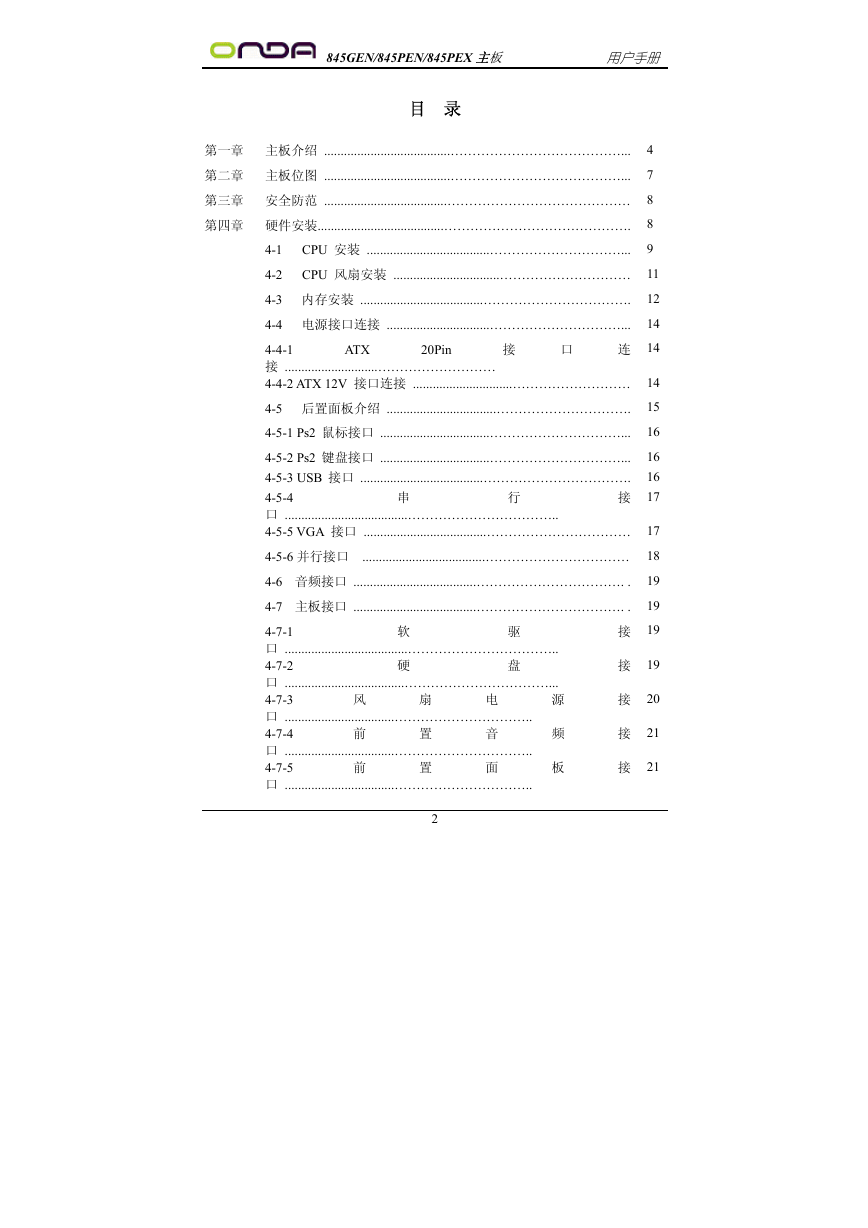

845GEN/845PEN/845PEX 主板用户手册目录接口连 ATX 20Pin 第一章主板介绍 ......................................…………………………………... 4 第二章主板位图 ......................................…………………………………... 7 第三章安全防范 .....................................…………………………………… 8 第四章硬件安装......................................……………………………………. 8 4-1 CPU 安装 .....................................…………………………... 9 4-2 CPU 风扇安装 ................................………………………… 11 4-3 内存安装 .....................................……………………………. 12 4-4 电源接口连接 ...............................…………………………... 14 14 4-4-1 接 ............................……………………… 4-4-2 ATX 12V 接口连接 ..............................……………………… 14 4-5 后置面板介绍 .................................…………………………. 15 4-5-1 Ps2 鼠标接口 .................................…………………………... 16 4-5-2 Ps2 键盘接口 .................................…………………………... 16 4-5-3 USB 接口 .....................................……………………………. 16 17 4-5-4 口 .....................................…………………………….. 4-5-5 VGA 接口 .....................................…………………………… 17 4-5-6 并行接口 .....................................…………………………… 18 4-6 音频接口 .....................................……………………………. . 19 4-7 主板接口 .....................................……………………………. . 19 19 4-7-1 口 .....................................…………………………….. 4-7-2 口 ....................................……………………………... 4-7-3 源口 .................................………………………….. 4-7-4 口 .................................………………………….. 4-7-5 口 .................................………………………….. 软硬驱盘接接风前扇置电音接接频板 19 20 21 21 串行前置面 2 接接

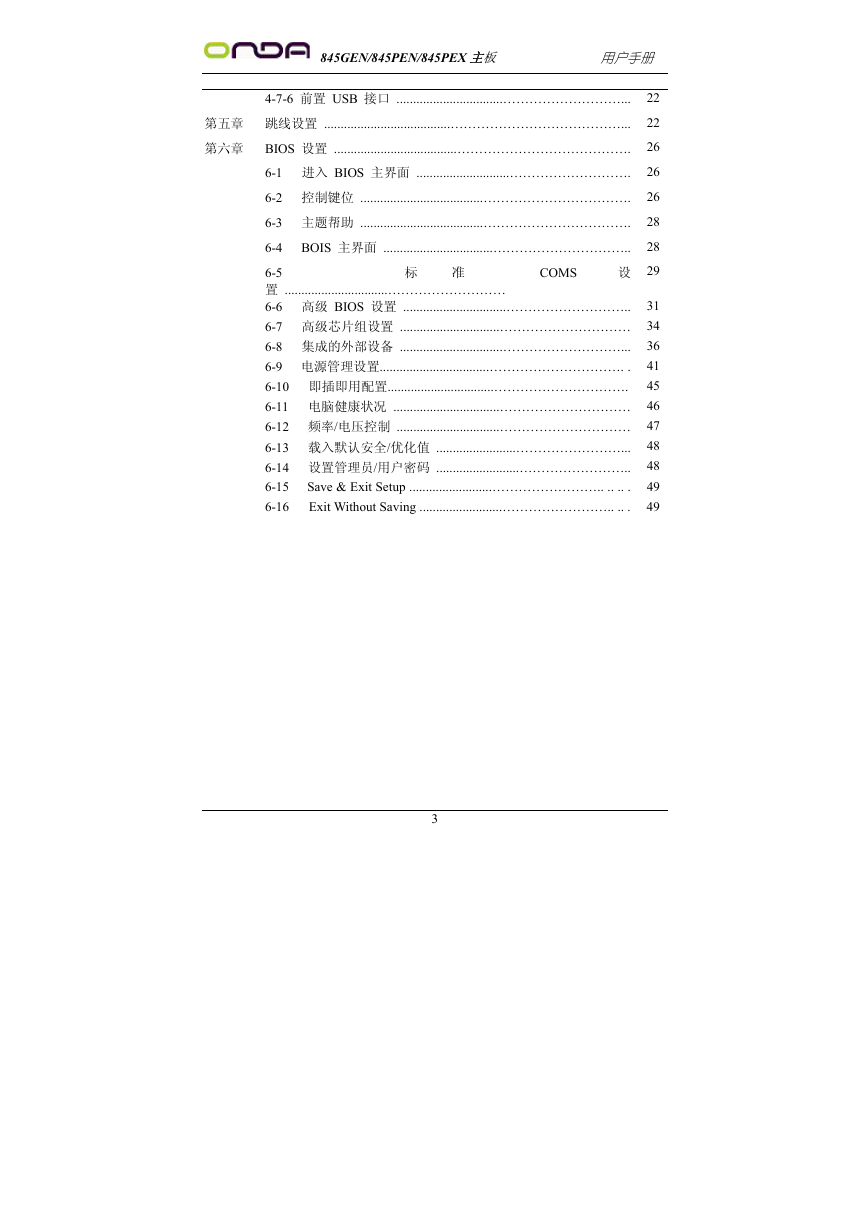

845GEN/845PEN/845PEX 主板用户手册 4-7-6 前置 USB 接口 ................................………………………... 22 第五章跳线设置 ......................................…………………………………... 22 第六章 BIOS 设置 .....................................…………………………………. 26 6-1 进入 BIOS 主界面 ............................………………………. 26 6-2 控制键位 .....................................……………………………. 26 6-3 主题帮助 .....................................……………………………. 28 6-4 BOIS 主界面 .................................………………………….. 28 29 6-5 置 ...............................……………………… 6-6 高级 BIOS 设置 ...............................……………………….. 31 6-7 高级芯片组设置 ..............................………………………… 34 6-8 集成的外部设备 ...............................………………………... 36 6-9 电源管理设置.................................…………………………. . 41 45 6-10 即插即用配置................................…………………………. 6-11 电脑健康状况 ................................………………………… 46 6-12 频率/电压控制 ...............................………………………… 47 6-13 载入默认安全/优化值 ........................……………………... 48 6-14 设置管理员/用户密码 .........................…………………….. 48 6-15 Save & Exit Setup .........................…………………….. .. .. . 49 6-16 Exit Without Saving .........................…………………….. .. . 49 COMS 设标准 3

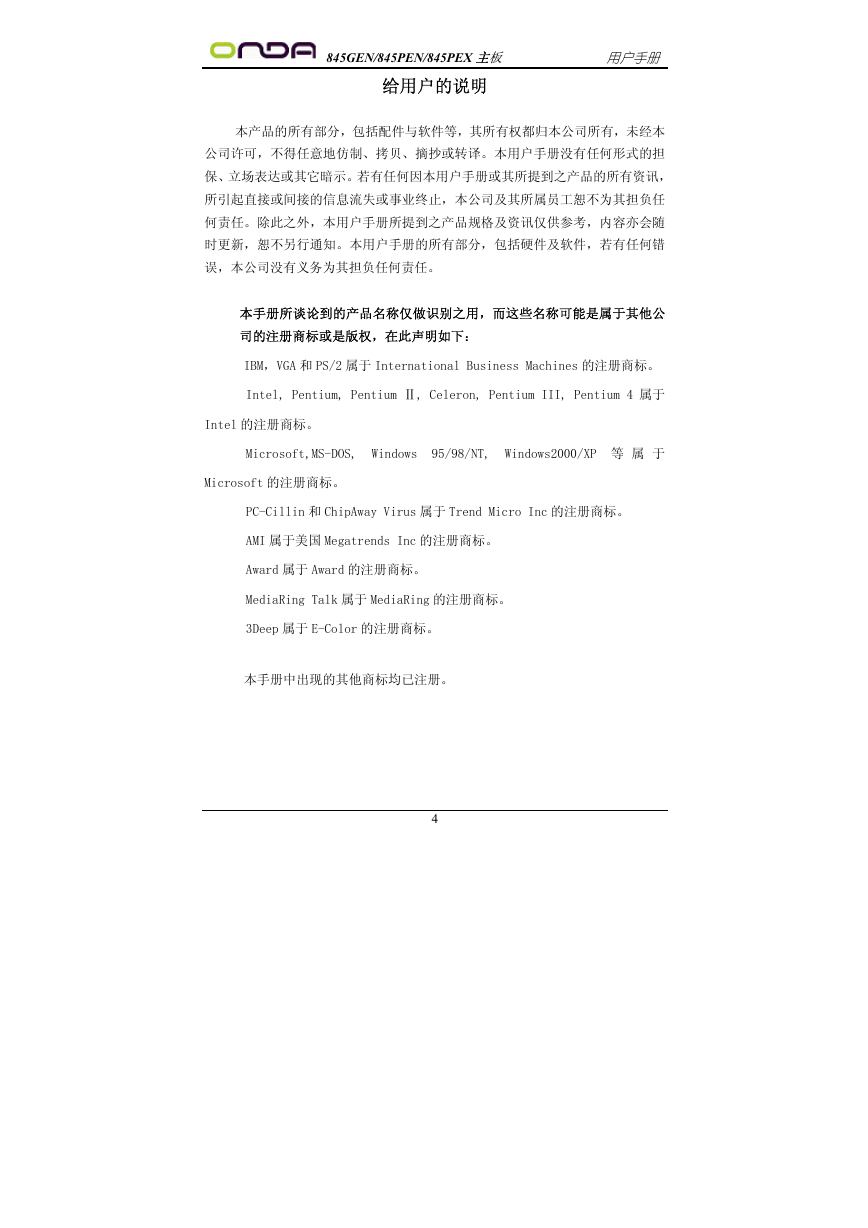

845GEN/845PEN/845PEX 主板用户手册给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft,MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 4

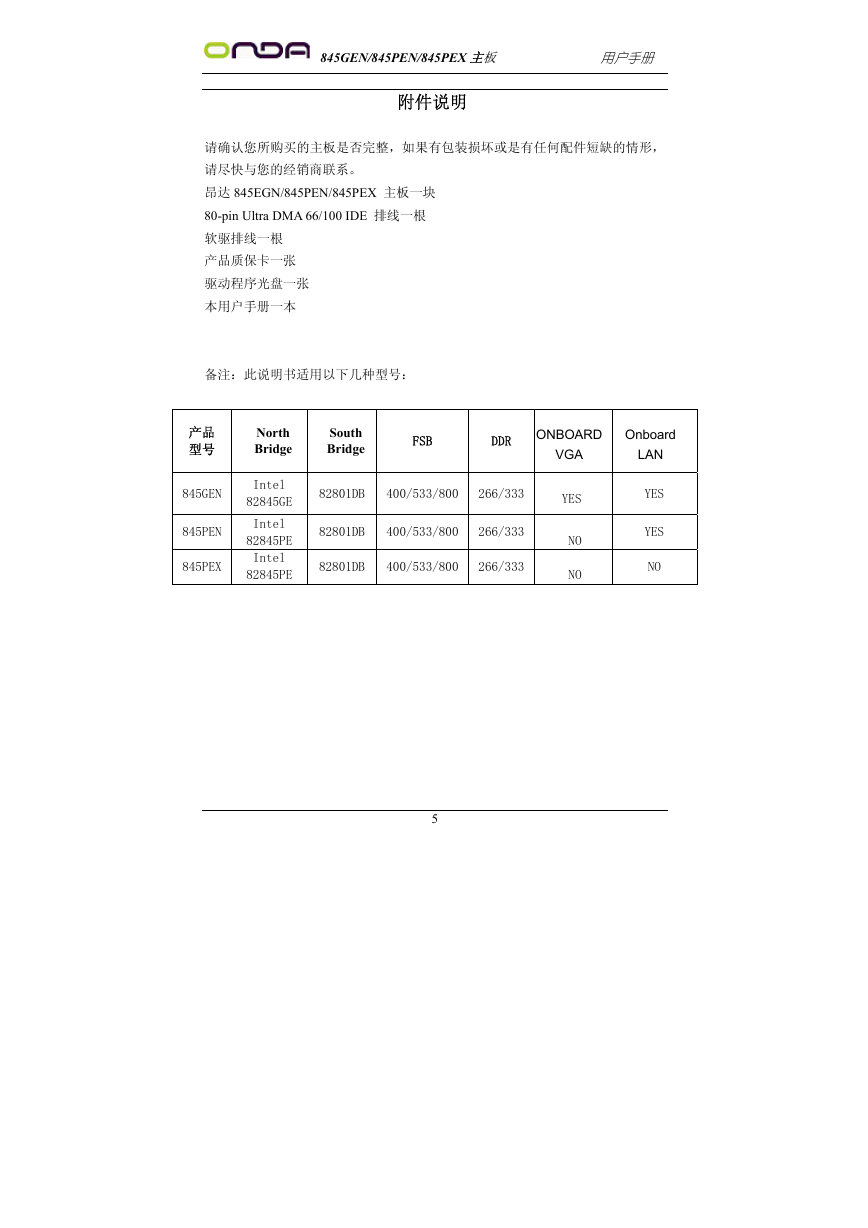

845GEN/845PEN/845PEX 主板用户手册附件说明请确认您所购买的主板是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 845EGN/845PEN/845PEX 主板一块 80-pin Ultra DMA 66/100 IDE 排线一根软驱排线一根产品质保卡一张驱动程序光盘一张本用户手册一本备注：此说明书适用以下几种型号：产品型号 845GEN 845PEN 845PEX North Bridge South Bridge FSB DDR ONBOARD VGA Onboard LAN Intel 82845GE Intel 82845PE Intel 82845PE 82801DB 400/533/800 266/333 82801DB 400/533/800 266/333 82801DB 400/533/800 266/333 YES NO NO YES YES NO 5

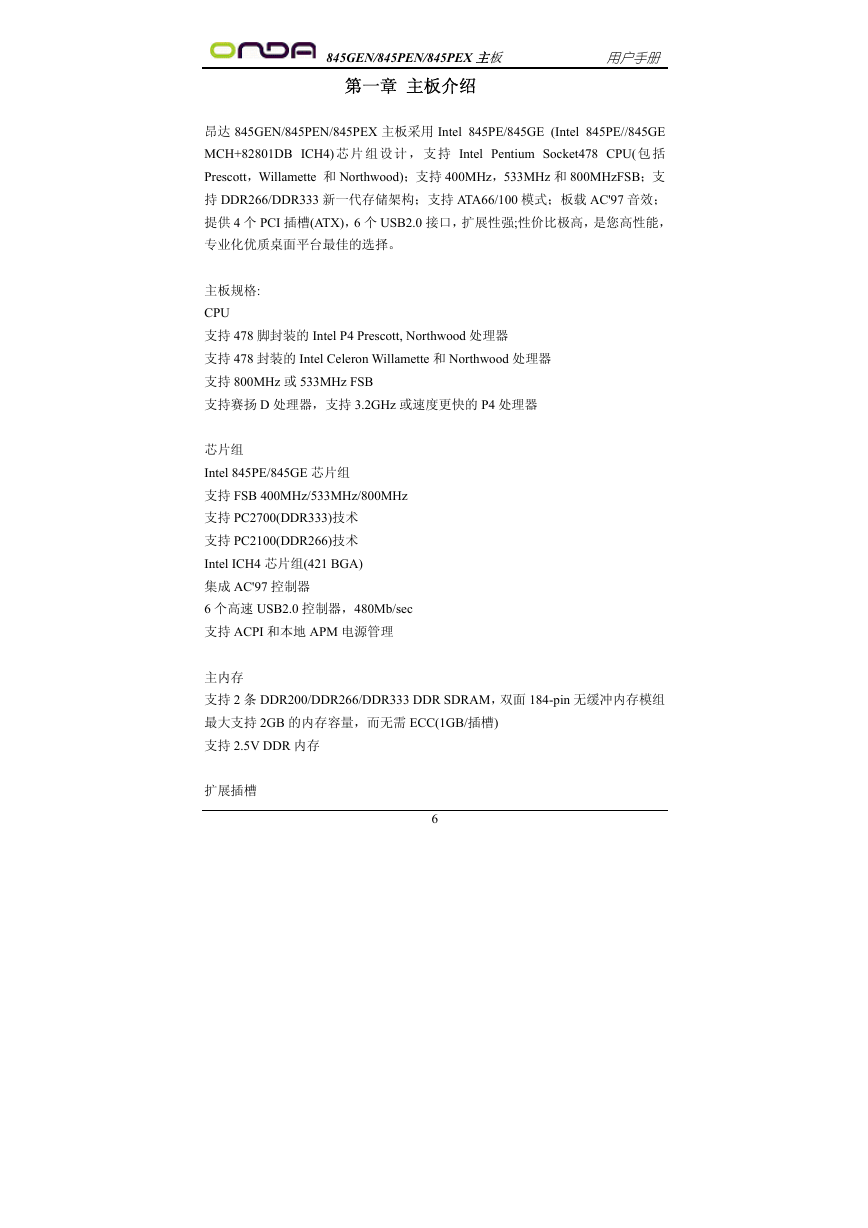

845GEN/845PEN/845PEX 主板用户手册第一章主板介绍昂达 845GEN/845PEN/845PEX 主板采用 Intel 845PE/845GE (Intel 845PE//845GE MCH+82801DB ICH4) 芯片组设计，支持 Intel Pentium Socket478 CPU( 包括 Prescott，Willamette 和 Northwood)；支持 400MHz，533MHz 和 800MHzFSB；支持 DDR266/DDR333 新一代存储架构；支持 ATA66/100 模式；板载 AC'97 音效；提供 4 个 PCI 插槽(ATX)，6 个 USB2.0 接口，扩展性强;性价比极高，是您高性能，专业化优质桌面平台最佳的选择。主板规格: CPU 支持 478 脚封装的 Intel P4 Prescott, Northwood 处理器支持 478 封装的 Intel Celeron Willamette 和 Northwood 处理器支持 800MHz 或 533MHz FSB 支持赛扬 D 处理器，支持 3.2GHz 或速度更快的 P4 处理器芯片组 Intel 845PE/845GE 芯片组支持 FSB 400MHz/533MHz/800MHz 支持 PC2700(DDR333)技术支持 PC2100(DDR266)技术 Intel ICH4 芯片组(421 BGA) 集成 AC'97 控制器 6 个高速 USB2.0 控制器，480Mb/sec 支持 ACPI 和本地 APM 电源管理主内存支持 2 条 DDR200/DDR266/DDR333 DDR SDRAM，双面 184-pin 无缓冲内存模组最大支持 2GB 的内存容量，而无需 ECC(1GB/插槽) 支持 2.5V DDR 内存扩展插槽 6

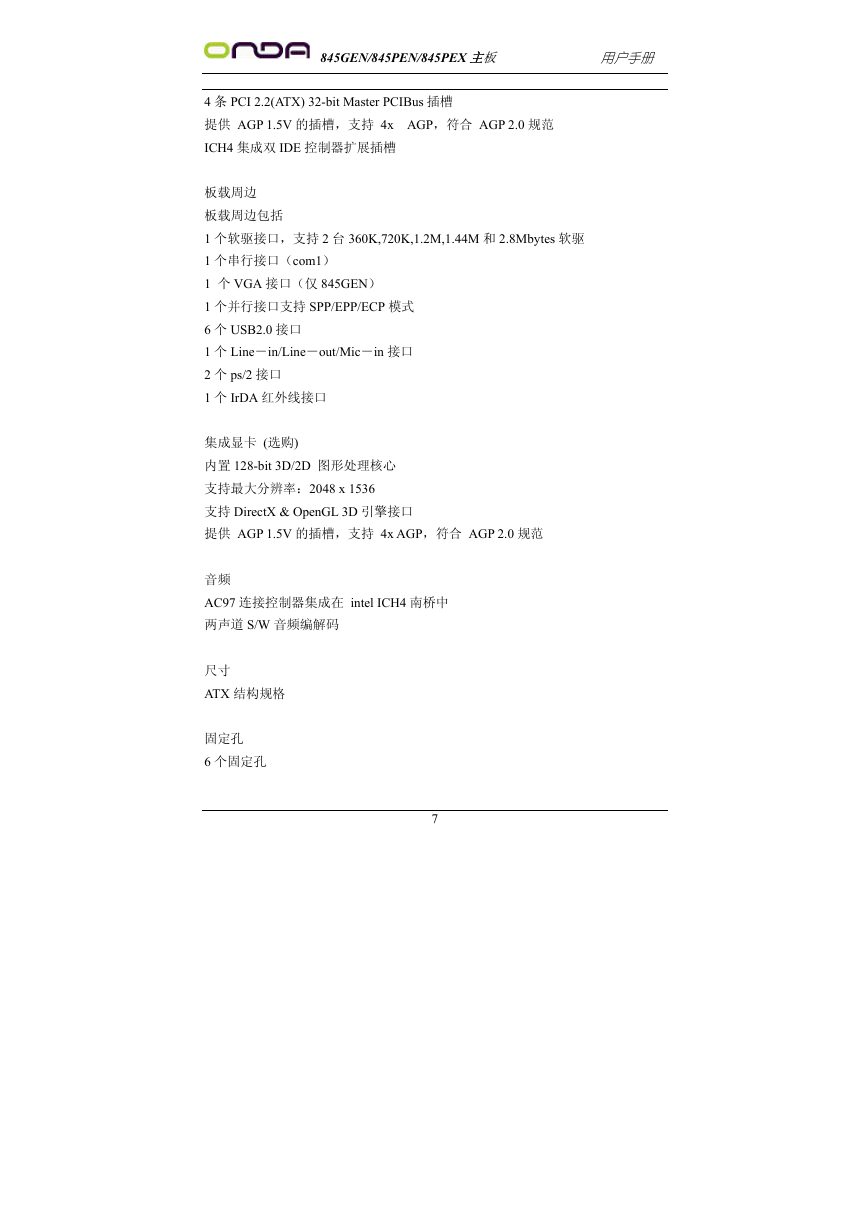

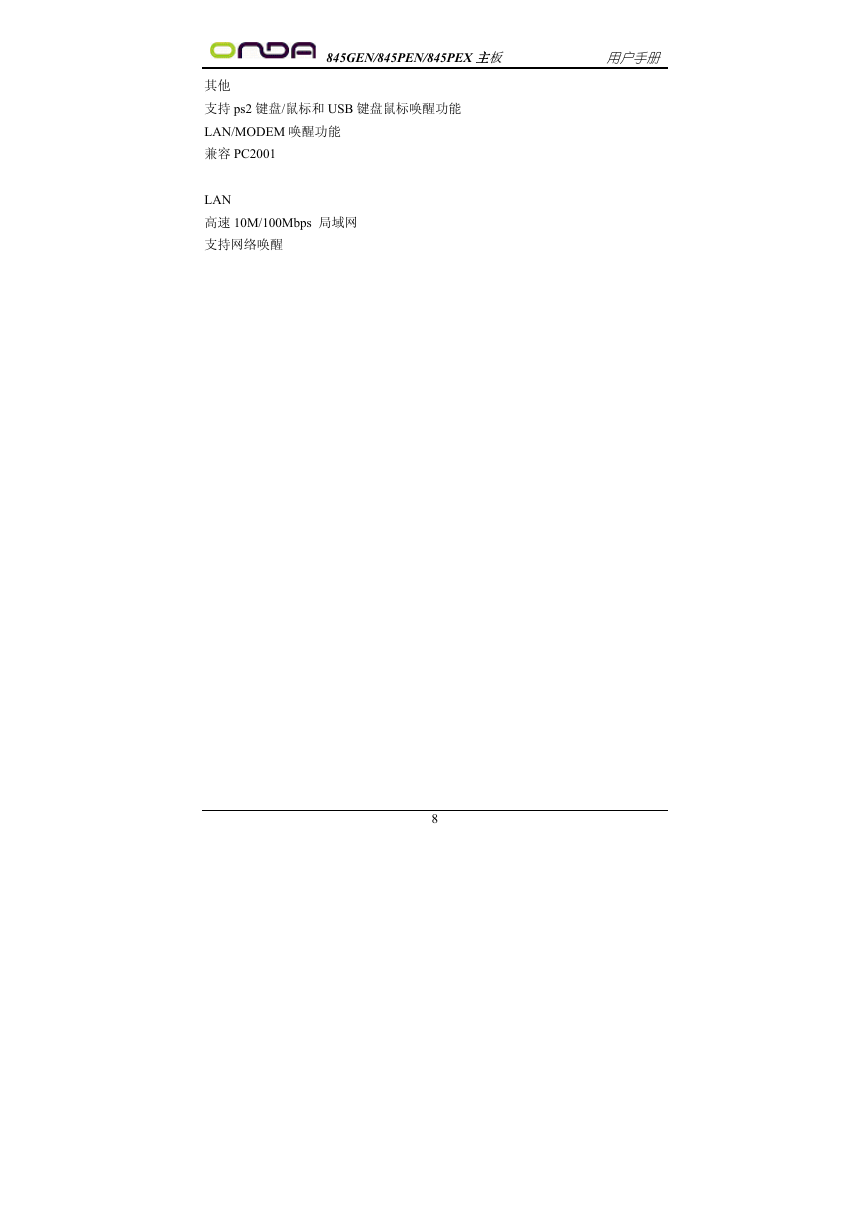

845GEN/845PEN/845PEX 主板用户手册 4 条 PCI 2.2(ATX) 32-bit Master PCIBus 插槽提供 AGP 1.5V 的插槽，支持 4x AGP，符合 AGP 2.0 规范 ICH4 集成双 IDE 控制器扩展插槽板载周边板载周边包括 1 个软驱接口，支持 2 台 360K,720K,1.2M,1.44M 和 2.8Mbytes 软驱 1 个串行接口（com1） 1 个 VGA 接口（仅 845GEN） 1 个并行接口支持 SPP/EPP/ECP 模式 6 个 USB2.0 接口 1 个 Line－in/Line－out/Mic－in 接口 2 个 ps/2 接口 1 个 IrDA 红外线接口集成显卡 (选购) 内置 128-bit 3D/2D 图形处理核心支持最大分辨率：2048 x 1536 支持 DirectX & OpenGL 3D 引擎接口提供 AGP 1.5V 的插槽，支持 4x AGP，符合 AGP 2.0 规范音频 AC97 连接控制器集成在 intel ICH4 南桥中两声道 S/W 音频编解码尺寸 ATX 结构规格固定孔 6 个固定孔 7
