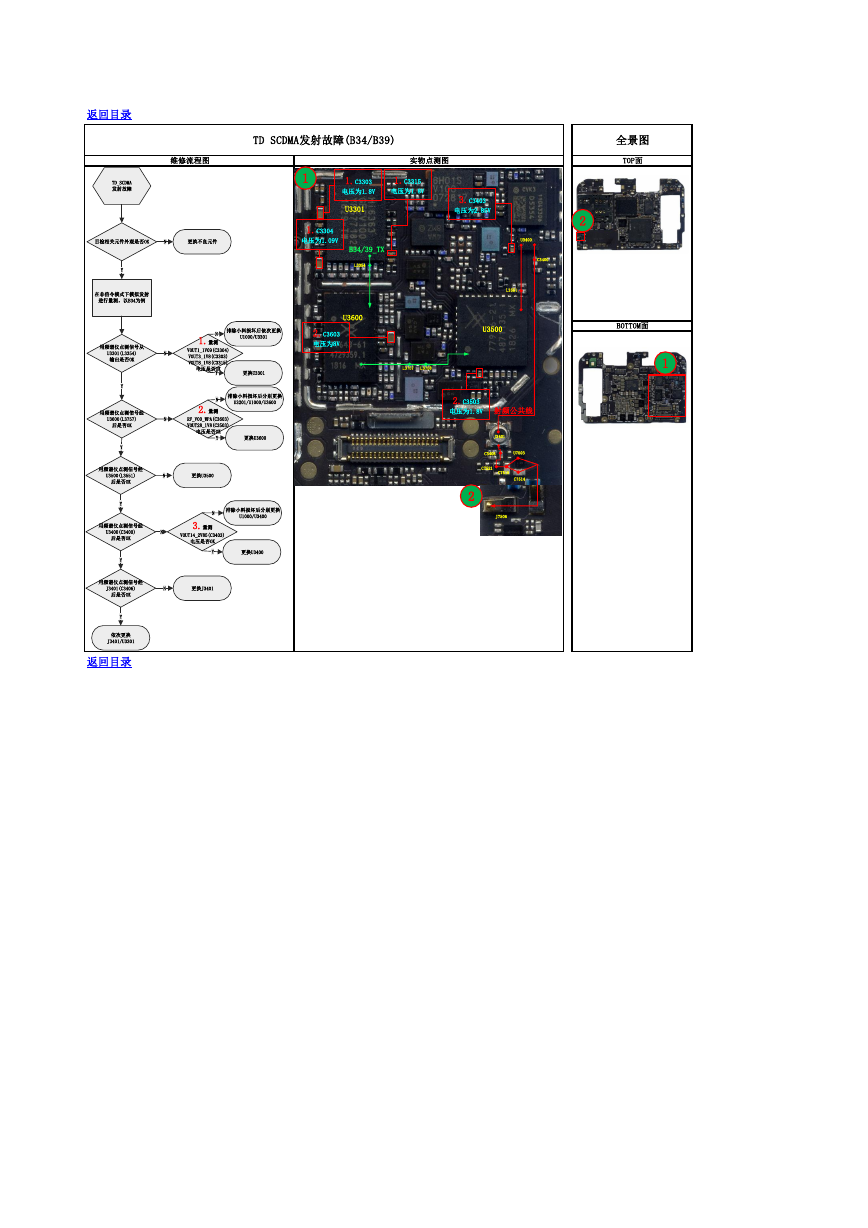

返回目录 TD SCDMA发射故障(B34/B39) 维修流程图 实物点测图 全景图 TOP面 1 1.C3303 电压为1.8V 1.C3315 电压为1.8V 1.C3304 电压为1.09V U3301 B34/39_TX L3354 U3600 2.C3603 电压为8V L3757 L3758 2 3.C3403 电压为2.85V U3400 C3400 L3551 U3500 2.C3503 电压为1.8V 射频公共线 J3401 C3406 U7503 C7521 C7515 C7514 2 J7506 BOTTOM面 1 返回目录 TD_SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B34为例用频谱仪点测信号从U3301(L3354)输出是否OK排除小料损坏后依次更换U1000/U3301NYY更换U3301NNY用频谱仪点测信号经U3600(L3757)后是否OKNY1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK排除小料损坏后分别更换U3201/U1000/U36002.量测RF_VO0_WPA(C3603)VOUT28_1V8(C3503)电压是否OK更换U3600NY用频谱仪点测信号经U3400(C3400)后是否OKNY依次更换J3401/U33013.量测VOUT14_2V85(C3403)电压是否OK排除小料损坏后分别更换U1000/U3400更换U3400NY用频谱仪点测信号经J3401(C3406)后是否OK更换J3401YN用频谱仪点测信号经U3500(L3551)后是否OK更换U3500NY
