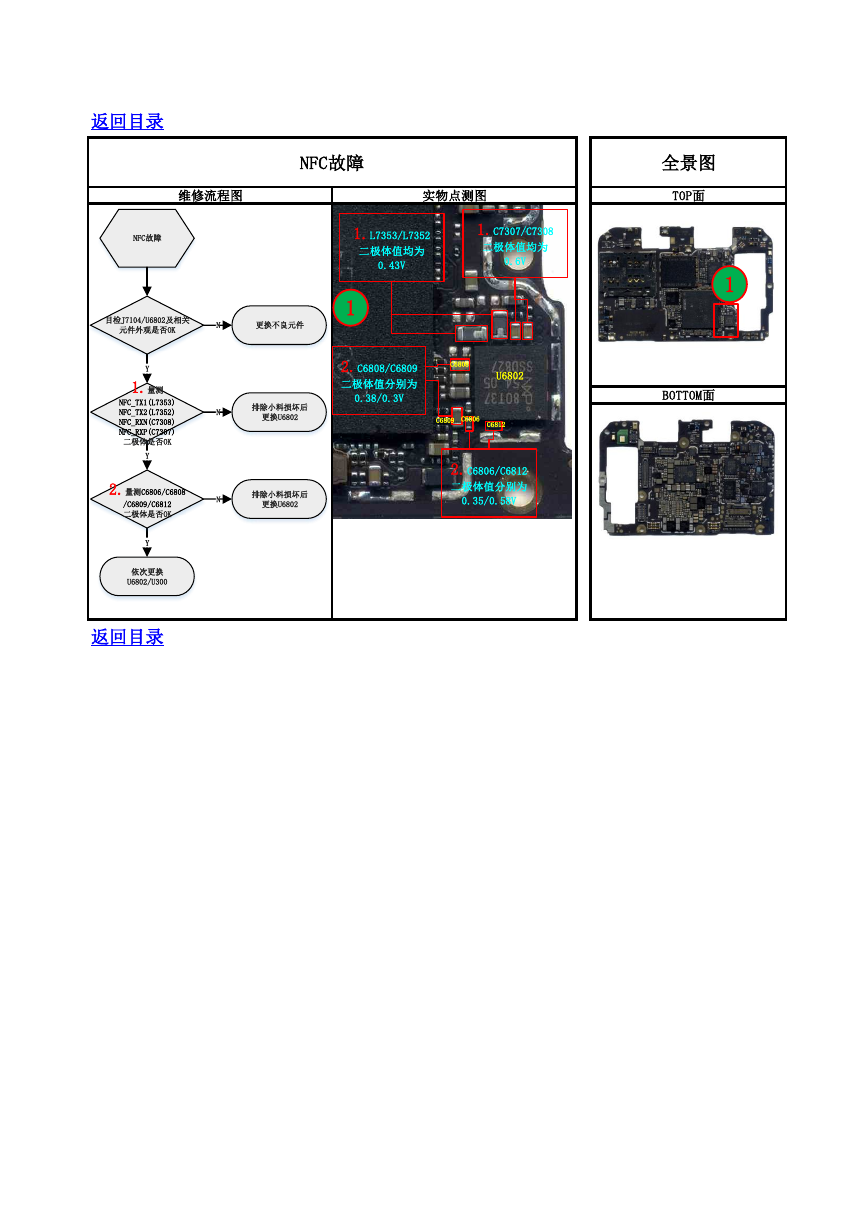

返回目录 NFC故障 维修流程图 实物点测图 1.L7353/L7352 二极体值均为 0.43V 1.C7307/C7308 二极体值均为 0.6V 1 2.C6808/C6809 二极体值分别为 0.38/0.3V C6808 U6802 C6809 C6806 C6812 2.C6806/C6812 二极体值分别为 0.35/0.58V 全景图 TOP面 1 BOTTOM面 返回目录 NFC故障目检J7104/U6802及相关元件外观是否OK更换不良元件NYNNYY1.量测NFC_TX1(L7353)NFC_TX2(L7352)NFC_RXN(C7308)NFC_RXP(C7307)二极体是否OK排除小料损坏后更换U6802依次更换U6802/U3002.量测C6806/C6808/C6809/C6812二极体是否OK排除小料损坏后更换U6802
