目录目录 .............................................................................................................. 1 使用注意事项 ................................................................................................ 2 预防措施 ...............................................................................................................2 简介 .............................................................................................................. 4 产品特征 ...............................................................................................................4 装箱概述 ...............................................................................................................5 产品概观 ...............................................................................................................6 主机 ................................................................................................................................6 面板控制 .........................................................................................................................7 接线端口 .........................................................................................................................8 带鼠标功能和激光指针的遥控器 .....................................................................................9 安装 ............................................................................................................ 10 投影机接线 ..........................................................................................................10 连接计算机/笔记本电脑 ...............................................................................................10 连接视频 .......................................................................................................................11 打开/关闭投影机电源 .........................................................................................12 打开投影机电源 ............................................................................................................12 关闭投影机电源 ............................................................................................................13 报警指示器 ...................................................................................................................13 调整投影图像 ......................................................................................................14 调整投影机高度 ............................................................................................................14 投影机的变焦/聚焦调整 ...............................................................................................15 调整投影图像尺寸 ........................................................................................................15 用户控制 ..................................................................................................... 16 面板控制和遥控 ..................................................................................................16 屏显菜单 .............................................................................................................19 操作方法 .............................................................................................................19 菜单树状结构 ...............................................................................................................20 影像 I ............................................................................................................................21 影像 II ...........................................................................................................................23 设定 I ............................................................................................................................25 设定 II ...........................................................................................................................27 进阶色彩调整 ...............................................................................................................29 声音 ..............................................................................................................................30 网络安全设定 ...............................................................................................................31 附录 ............................................................................................................ 33 故障处理 .............................................................................................................33 更换灯泡 .............................................................................................................37 兼容模式 .............................................................................................................38 吊顶安装 .............................................................................................................39 Optoma 全球办事机构 ........................................................................................40 1 简体中文

使用注意事项预防措施请按照本用户手册建议的所有警告、预防措施以及维护说明进行操作，以最大程度地延长设备的使用寿命。警告- 切勿直视镜头。亮光可能会伤害您的眼睛。警告- 为降低火灾或者触电危险，切勿将本产品暴露于雨淋或者潮湿环境。警告- 请勿打开或者拆卸本产品，以免发生触电。警告- 更换灯泡时，请等待设备冷却后再行操作，操作要按照全部更换说明进行。警告- 本产品将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。警告- 更换灯模块 (参见第28页) 后，从在屏显示器“设定 II”菜单中重新设置“时数归零”功能。警告- 为避免损坏投影机，在关闭本产品之前请让冷却风扇运转若干分钟。警告- 将投影机连接到计算机之前，请首先打开投影机电源。警告- 在投影机工作过程中，不要使用镜头盖。警告- 灯泡到达使用寿命时，灯泡可能无法点亮。如果出现这种情况，则只有更换了灯泡模块之后投影机方可恢复工作。更换灯泡时，请按照“更换灯泡”中的步骤进行操作。(参见第 37 页) 简体中文 2

使用注意事项务必：  在清洁之前关闭投影机电源。  使用蘸有温和洗涤剂的软布擦拭主机外壳。  如果本产品长期不用，将电源插头从交流插座中拔下。切勿：  阻塞设备上用于通风的狭缝和开口。  使用擦洗剂、石蜡或者溶剂擦拭设备。  使用在如下条件： - 极端炎热、寒冷或者潮湿的环境。 - 易受大量灰尘和泥土侵袭的区域。 - 任何生成强磁场的设备附近。 - 阳光直接照射。 3 简体中文

产品特征感谢您购买 Optoma 的产品 EP910 投影机。本产品是一种 SXGA+ 单芯片 0.95” DLP TM 投影机。它的主要特性如下：  真正 SXGA+，1400 x 1050 可寻址像素  单芯片Dark Chip3TM DLPTM技术  兼容NTSC/NTSC4.43/PAL/PAL-M/PAL-N/SECAM 和 HDTV (480i/p,576i/p,720p,1080i/p)  多项自动功能：自动检测、自动图像和自动保存调整结果  带鼠标控制和激光指针的全功能遥控器  用户友好的多语种屏幕菜单  先进的数字梯形失真校正及高质量的全屏幕图像缩放。  友好的用户控制面板  内置两个配备 3W 功放的扬声器  联网能力  UXGA 压缩和 SXGA、XGA、SVGA、VGA 大小调整  兼容Mac 简介简体中文 4

简介装箱概述投影机随机带有如下所示的所有物件。检查装箱确保物件完整，如有丢失，请立即与经销商联系。投影机，带镜头盖 1.8米电源线 1.8米VGA电缆 1.8 米 S-Video 线全功能遥控器 2 x AA 电池  由于投影机在不同国家的使用方法并不相同，因此某些地区可能使用不同的配件。 1.8 米 RS232 线文档:  用户指南  快速启动卡  保修卡  快速故障排除指南 SCART RGB/S-video 适配器 (仅适用于欧洲版本) 5 简体中文

简介产品概观主机 1 2 3 4 5 1. 控制面板 2. 缩放控制杆 3. 调焦环 4. 升降支架按钮 (每侧一个) 5. 升降器支脚 6. 红外线接收器 7. 电源按钮 8. 电源插槽 9. 接线端口简体中文 6 6 1 7 8 9

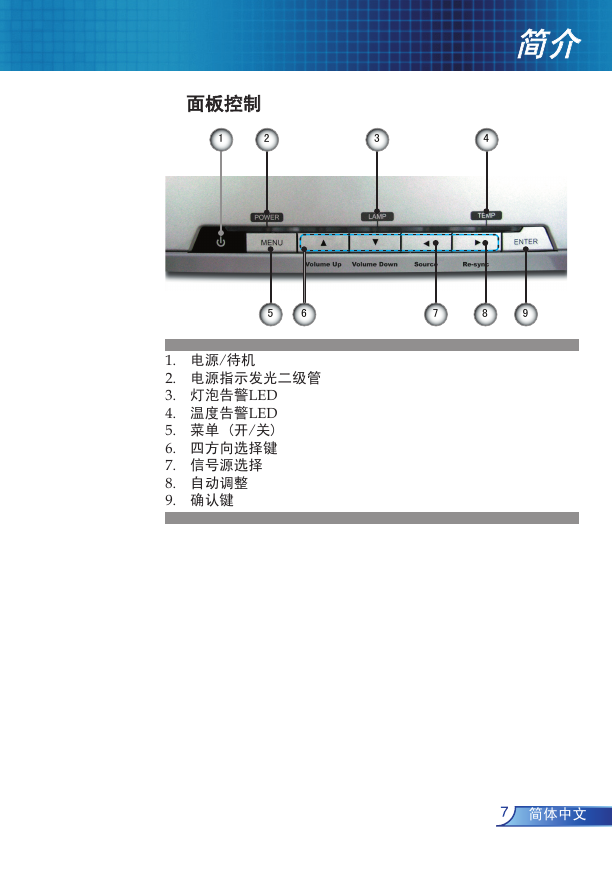

简介面板控制 1 2 3 4 5 6 7 8 9 1. 电源/待机 2. 电源指示发光二级管 3. 灯泡告警LED 4. 温度告警LED 5. 菜单 (开/关) 6. 四方向选择键 7. 信号源选择 8. 自动调整 9. 确认键 7 简体中文

简介接线端口 7 6 5 4 3 2 1 8 9 10 11 12 13 14 15 16 1. DVI-I 输入插口(PC 数字和模拟信号/SCART RGB/HDTV/ HDCP 输入) 2. VGA-In 接口(PC 模拟信号/HDTV/分量视频输入) 3. RCA YPbPr 插孔 4. S-Video输入接口 5. 音频输入连接器 (适用于 Composite 或 S-Video) 6. 复合视频输入接口 7. 网络接口 8. RS232 接口 9. USB 接口 (连接到 PC 以实现远程鼠标功能) 10. 显示器输出连接器 11. 音频输入连接器(适用于 YPbPr) 12. 音频输出插孔 13. 音频输入连接器 (适用于 VGA) 14. 音频输入连接器 (适用于 DVI-I) 15. 电源插口 16. KensingtonTM 防盗锁端口简体中文 8
