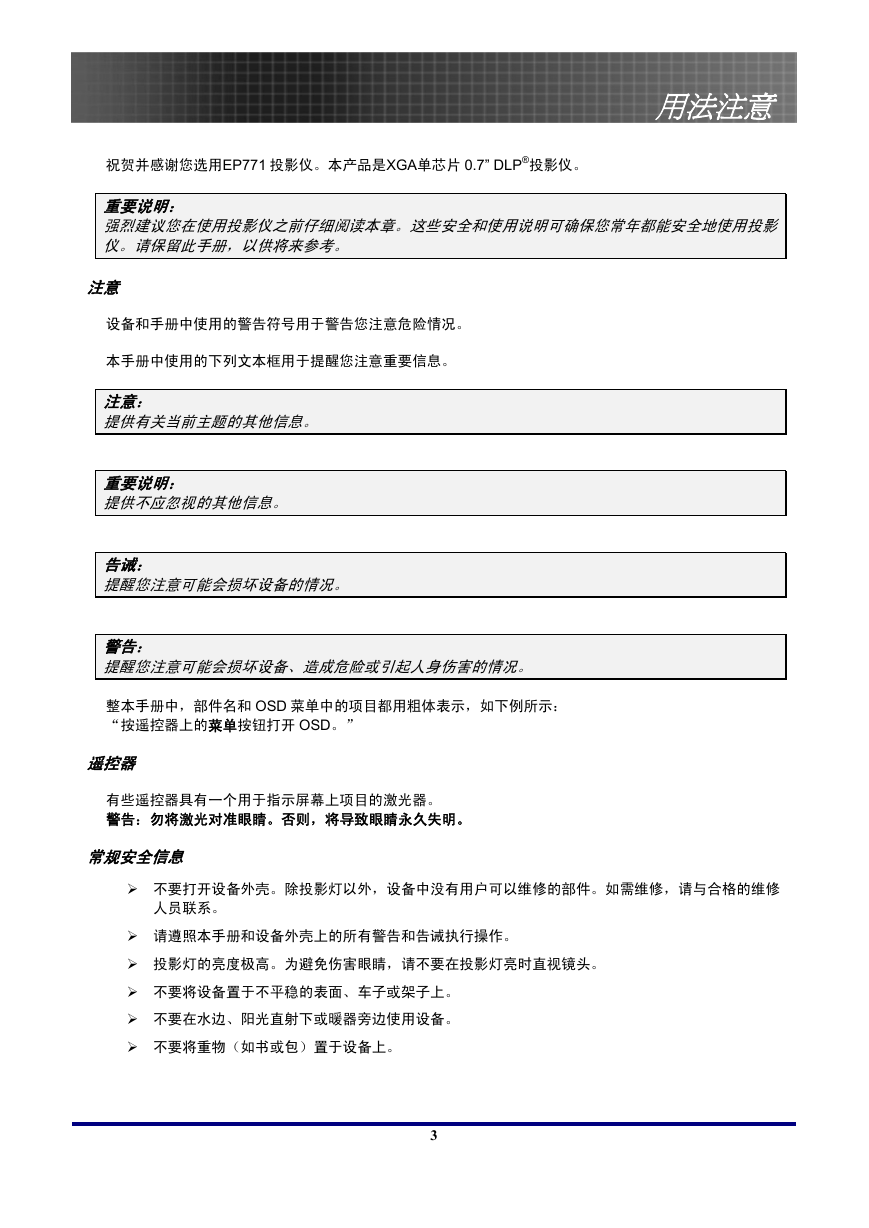

用法注意用法注意祝贺并感谢您选用EP771 投影仪。本产品是XGA单芯片 0.7” DLP®投影仪。重要说明：强烈建议您在使用投影仪之前仔细阅读本章。这些安全和使用说明可确保您常年都能安全地使用投影仪。请保留此手册，以供将来参考。注意设备和手册中使用的警告符号用于警告您注意危险情况。本手册中使用的下列文本框用于提醒您注意重要信息。注意：提供有关当前主题的其他信息。重要说明：提供不应忽视的其他信息。告诫：提醒您注意可能会损坏设备的情况。警告：提醒您注意可能会损坏设备、造成危险或引起人身伤害的情况。整本手册中，部件名和 OSD 菜单中的项目都用粗体表示，如下例所示： “按遥控器上的菜单按钮打开 OSD。” 遥控器有些遥控器具有一个用于指示屏幕上项目的激光器。警告：勿将激光对准眼睛。否则，将导致眼睛永久失明。常规安全信息不要打开设备外壳。除投影灯以外，设备中没有用户可以维修的部件。如需维修，请与合格的维修人员联系。请遵照本手册和设备外壳上的所有警告和告诫执行操作。投影灯的亮度极高。为避免伤害眼睛，请不要在投影灯亮时直视镜头。不要将设备置于不平稳的表面、车子或架子上。不要在水边、阳光直射下或暖器旁边使用设备。不要将重物（如书或包）置于设备上。 3

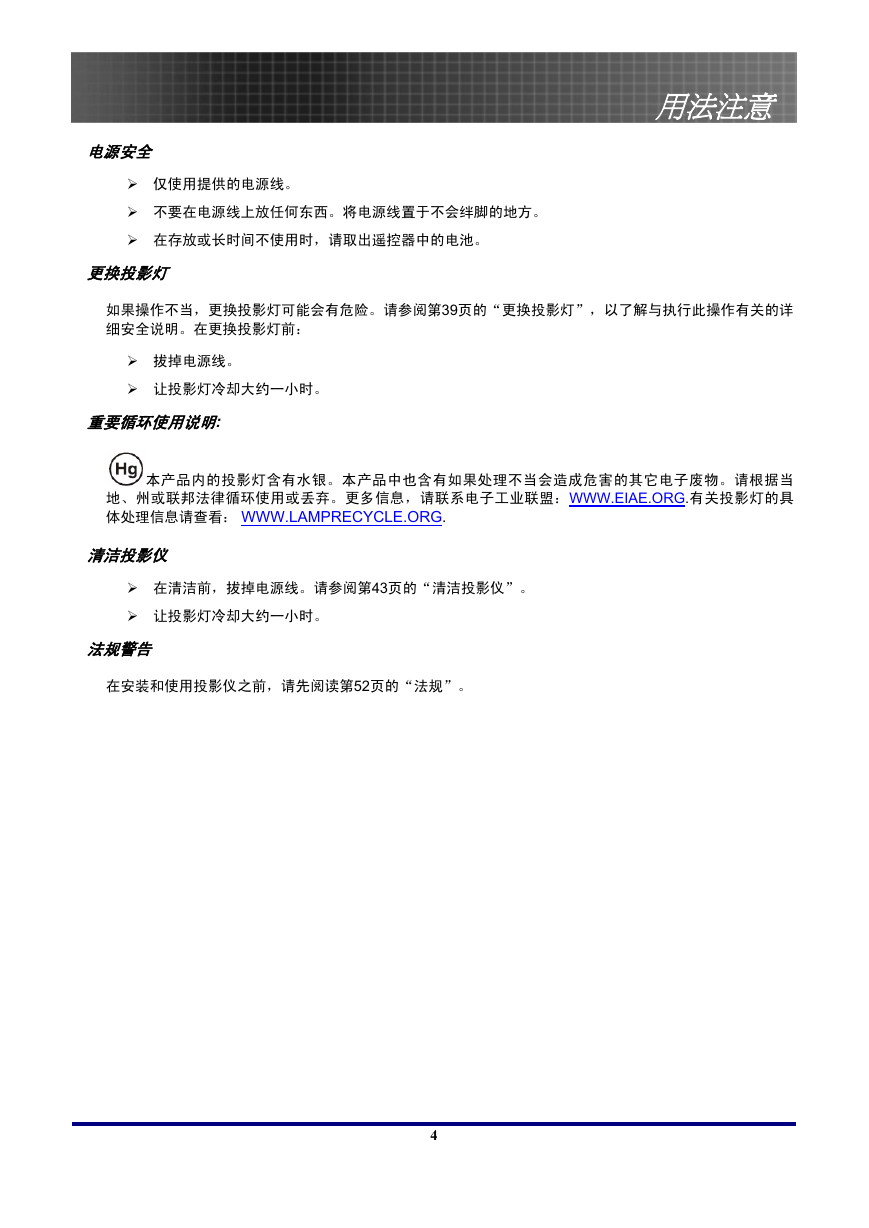

用法注意电源安全仅使用提供的电源线。不要在电源线上放任何东西。将电源线置于不会绊脚的地方。在存放或长时间不使用时，请取出遥控器中的电池。更换投影灯如果操作不当，更换投影灯可能会有危险。请参阅第39页的“更换投影灯”，以了解与执行此操作有关的详细安全说明。在更换投影灯前：拔掉电源线。让投影灯冷却大约一小时。重要循环使用说明: 本产品内的投影灯含有水银。本产品中也含有如果处理不当会造成危害的其它电子废物。请根据当地、州或联邦法律循环使用或丢弃。更多信息，请联系电子工业联盟：WWW.EIAE.ORG.有关投影灯的具体处理信息请查看： WWW.LAMPRECYCLE.ORG. 清洁投影仪在清洁前，拔掉电源线。请参阅第43页的“清洁投影仪”。让投影灯冷却大约一小时。法规警告在安装和使用投影仪之前，请先阅读第52页的“法规”。 4

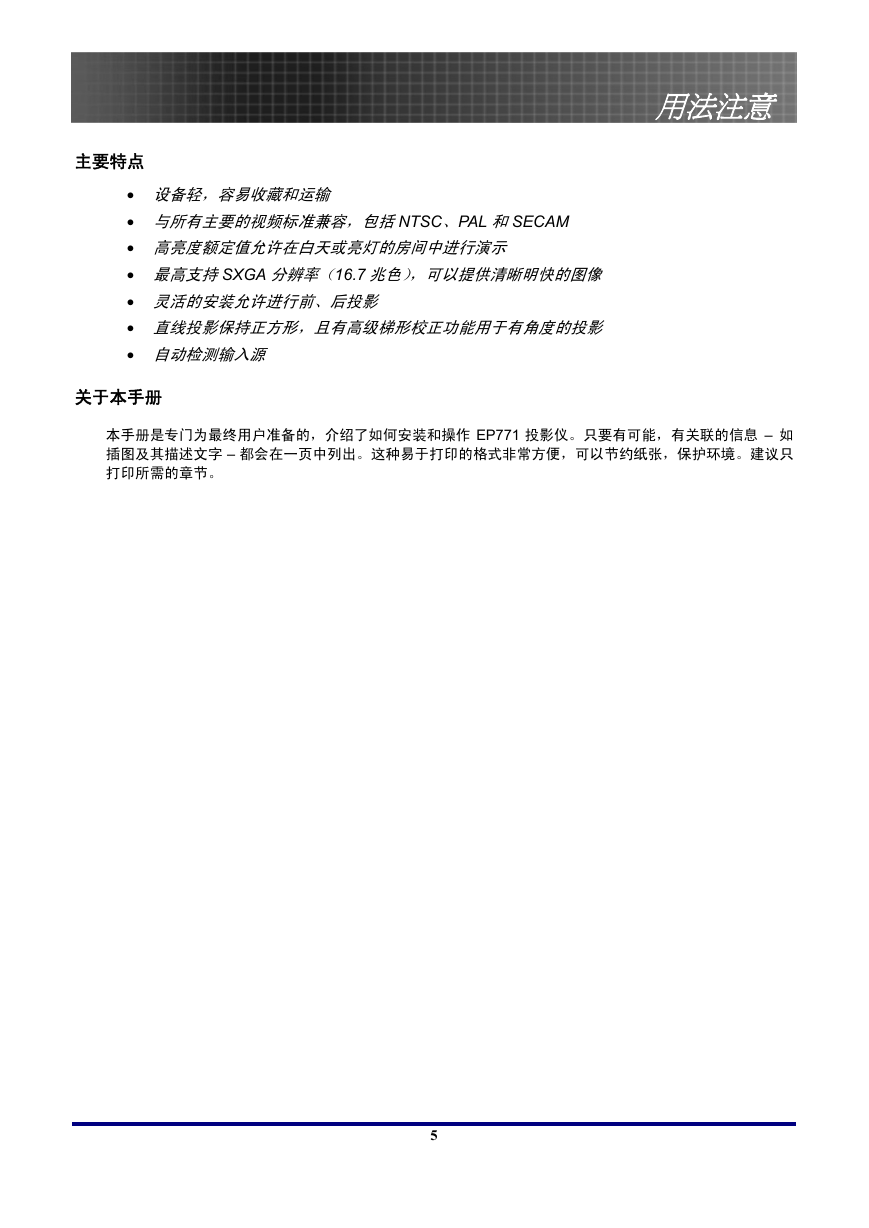

用法注意主要特点 • 设备轻，容易收藏和运输 • 与所有主要的视频标准兼容，包括 NTSC、PAL 和 SECAM • 高亮度额定值允许在白天或亮灯的房间中进行演示 • 最高支持 SXGA 分辨率（16.7 兆色），可以提供清晰明快的图像 • 灵活的安装允许进行前、后投影 • 直线投影保持正方形，且有高级梯形校正功能用于有角度的投影 • 自动检测输入源关于本手册本手册是专门为最终用户准备的，介绍了如何安装和操作 EP771 投影仪。只要有可能，有关联的信息 – 如插图及其描述文字 – 都会在一页中列出。这种易于打印的格式非常方便，可以节约纸张，保护环境。建议只打印所需的章节。 5

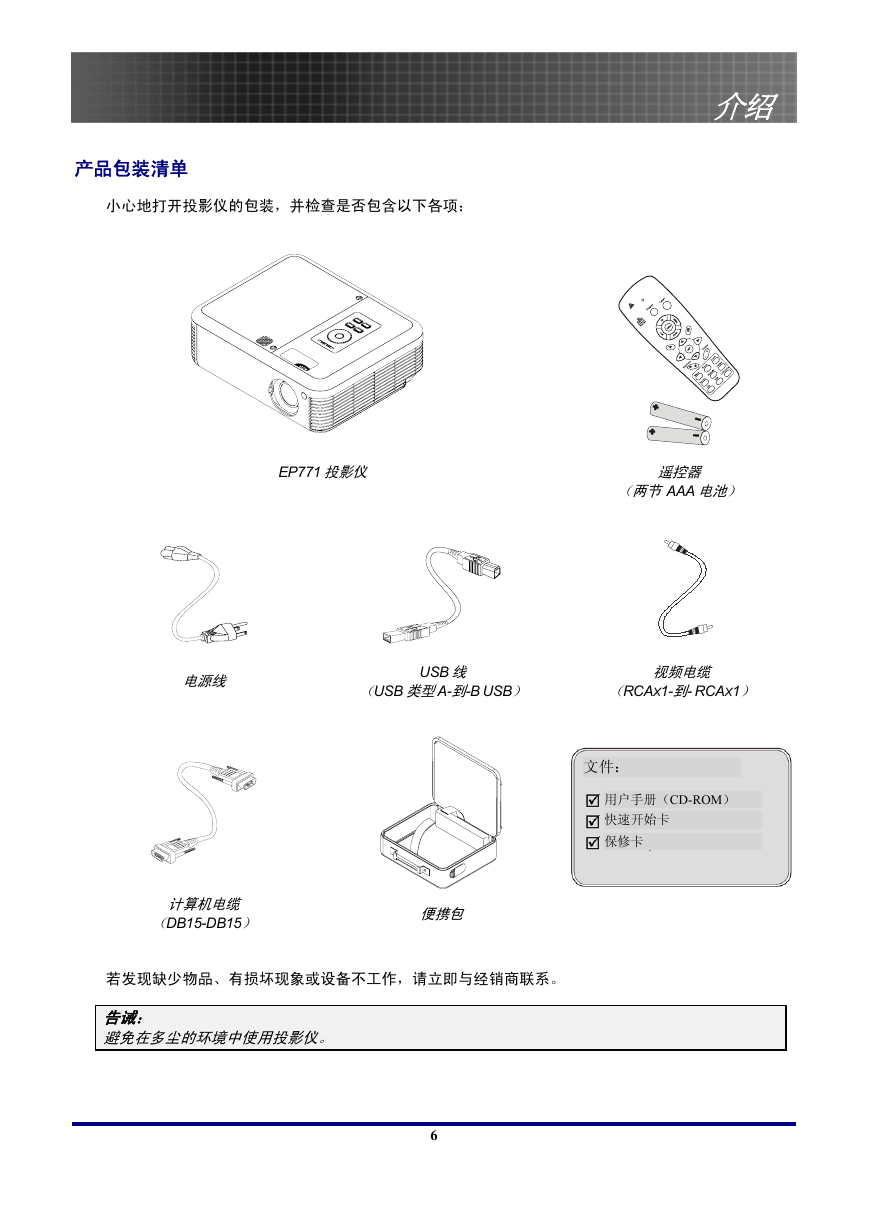

产品包装清单小心地打开投影仪的包装，并检查是否包含以下各项：介绍介绍 EP771 投影仪遥控器（两节 AAA 电池）电源线 USB 线（USB 类型 A-到-B USB）视频电缆（RCAX1-到- RCAX1）文件：用户手册（CD-ROM）快速开始卡保修卡计算机电缆（DB15-DB15）便携包若发现缺少物品、有损坏现象或设备不工作，请立即与经销商联系。告诫：避免在多尘的环境中使用投影仪。 6

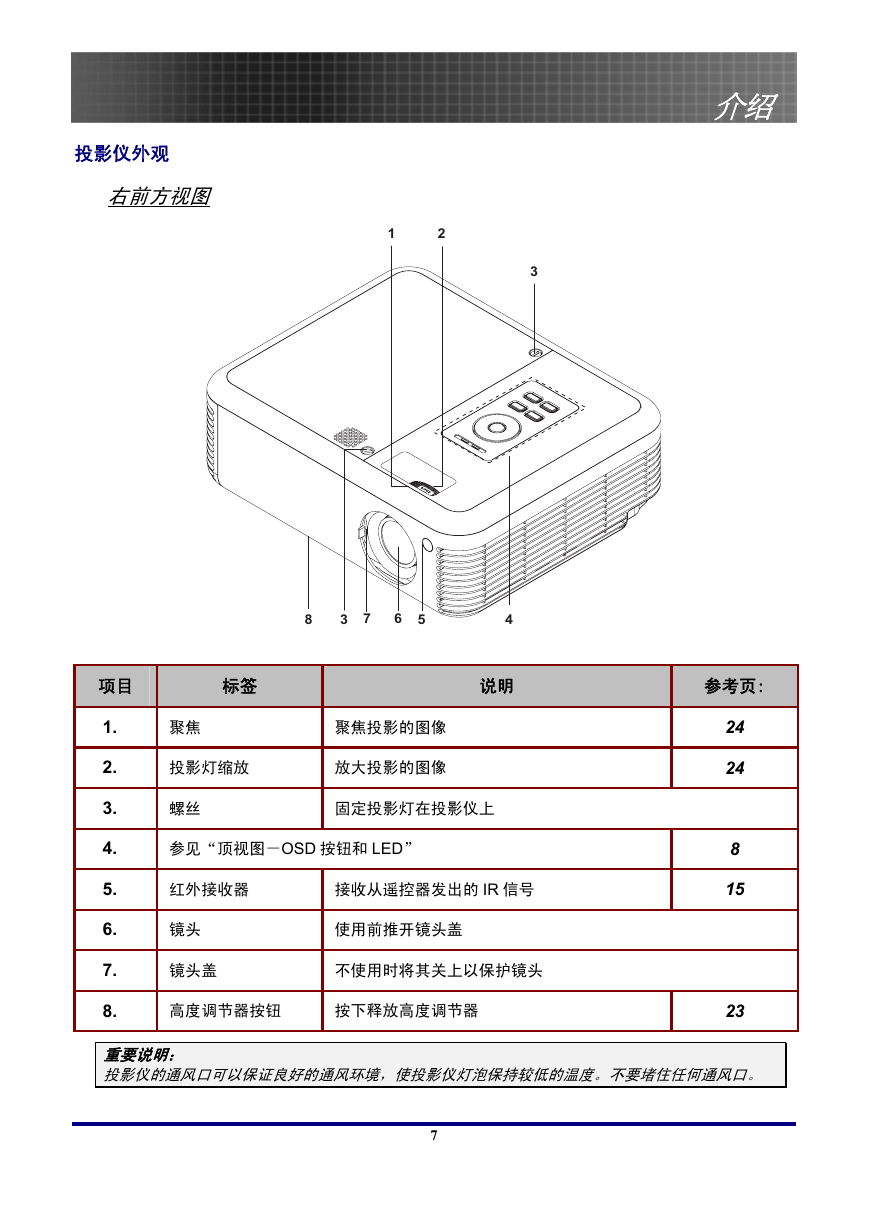

介绍投影仪外观右前方视图 1 2 3 8 3 7 6 5 4 项目标签说明参考页: 1. 2. 3. 4. 5. 6. 7. 8. 聚焦聚焦投影的图像投影灯缩放放大投影的图像螺丝固定投影灯在投影仪上参见“顶视图－OSD 按钮和 LED” 红外接收器接收从遥控器发出的 IR 信号镜头镜头盖使用前推开镜头盖不使用时将其关上以保护镜头高度调节器按钮按下释放高度调节器 24 24 8 15 23 重要说明：投影仪的通风口可以保证良好的通风环境，使投影仪灯泡保持较低的温度。不要堵住任何通风口。 7

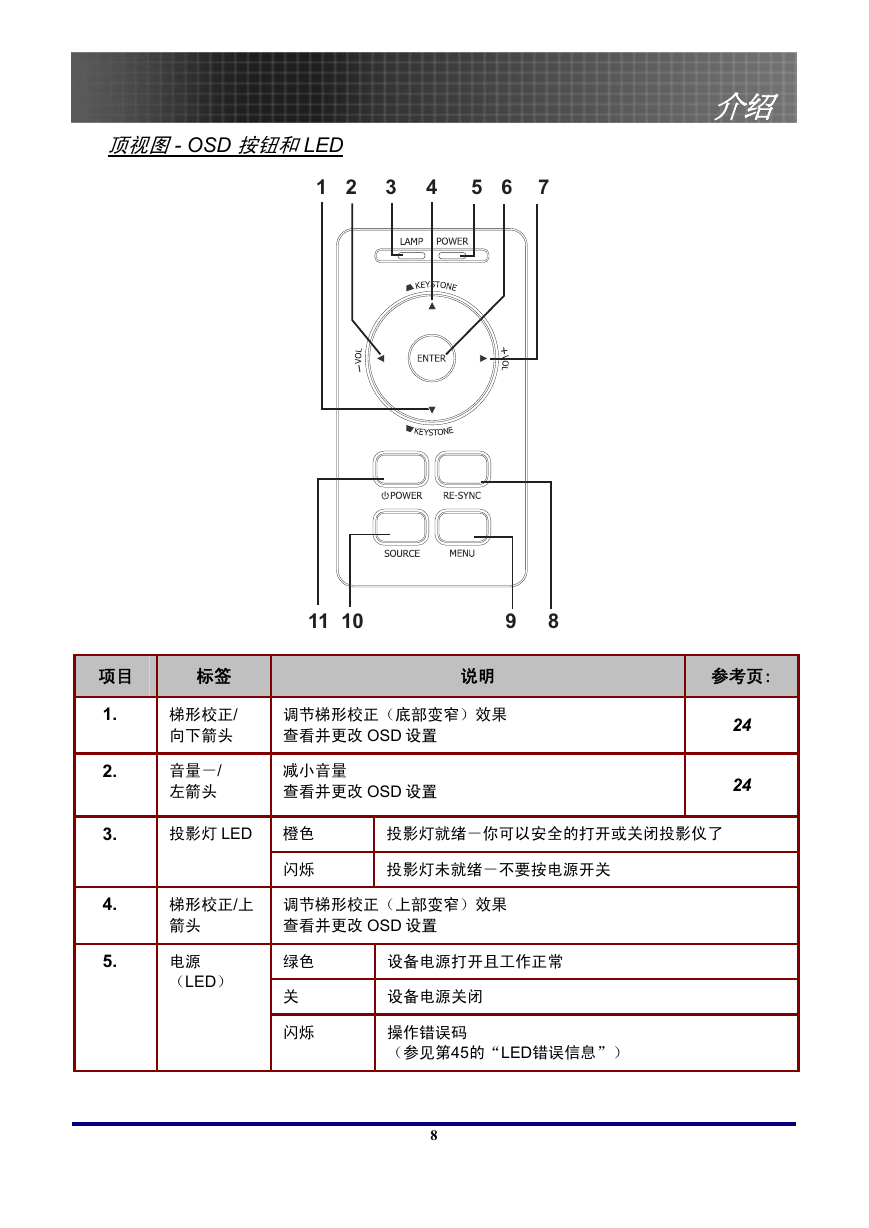

顶视图 - OSD 按钮和 LED 1 2 3 4 5 6 7 介绍项目 1. 2. 标签梯形校正/ 向下箭头音量－/ 左箭头 3. 投影灯 LED 11 10 9 8 说明参考页: 调节梯形校正（底部变窄）效果查看并更改 OSD 设置减小音量查看并更改 OSD 设置 24 24 橙色闪烁投影灯就绪－你可以安全的打开或关闭投影仪了投影灯未就绪－不要按电源开关 4. 5. 梯形校正/上箭头调节梯形校正（上部变窄）效果查看并更改 OSD 设置电源（LED）绿色关闪烁设备电源打开且工作正常设备电源关闭操作错误码（参见第45的“LED错误信息”） 8
