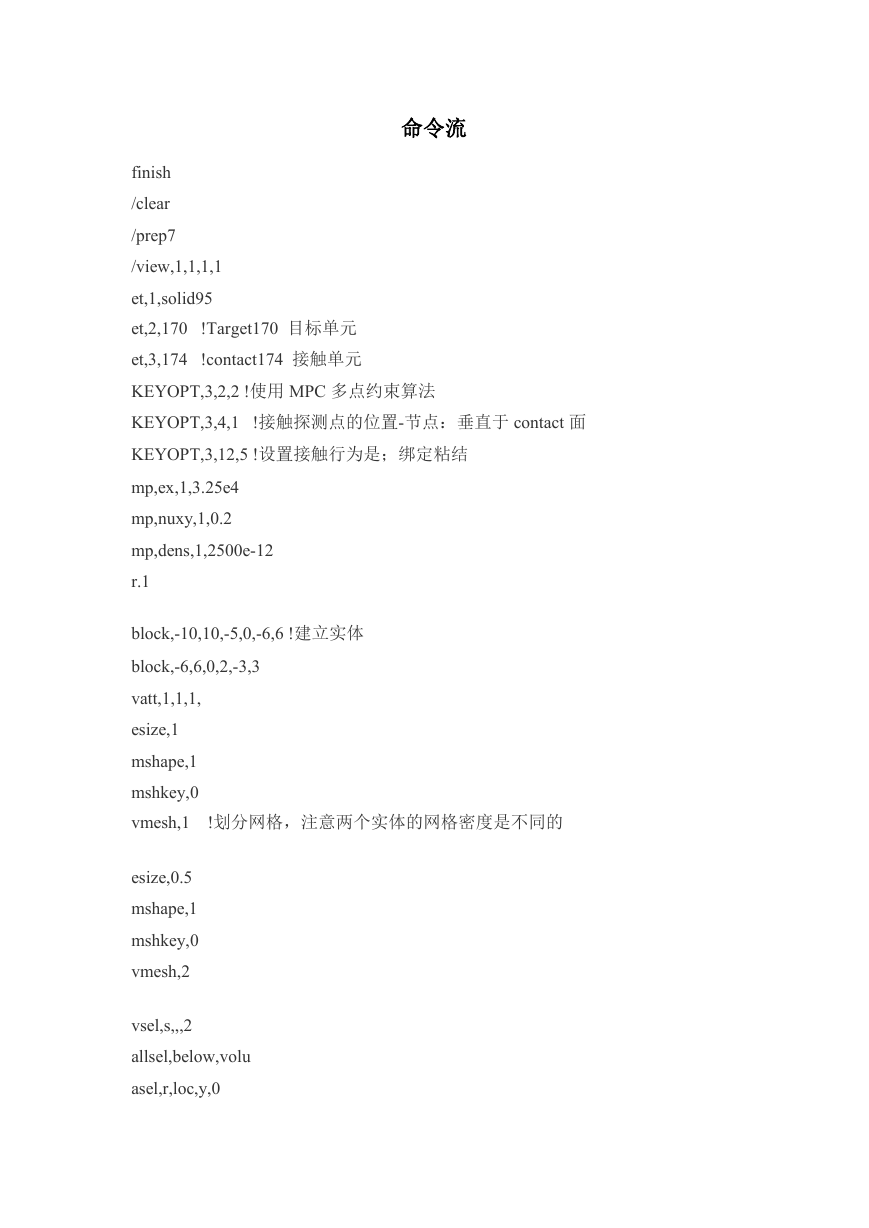

命令流 finish /clear /prep7 /view,1,1,1,1 et,1,solid95 et,2,170 !Target170 目标单元 et,3,174 !contact174 接触单元 KEYOPT,3,2,2 !使用 MPC 多点约束算法 KEYOPT,3,4,1 !接触探测点的位置-节点：垂直于 contact 面 KEYOPT,3,12,5 !设置接触行为是；绑定粘结 mp,ex,1,3.25e4 mp,nuxy,1,0.2 mp,dens,1,2500e-12 r.1 block,-10,10,-5,0,-6,6 !建立实体 block,-6,6,0,2,-3,3 vatt,1,1,1, esize,1 mshape,1 mshkey,0 vmesh,1 !划分网格，注意两个实体的网格密度是不同的 esize,0.5 mshape,1 mshkey,0 vmesh,2 vsel,s,,,2 allsel,below,volu asel,r,loc,y,0 

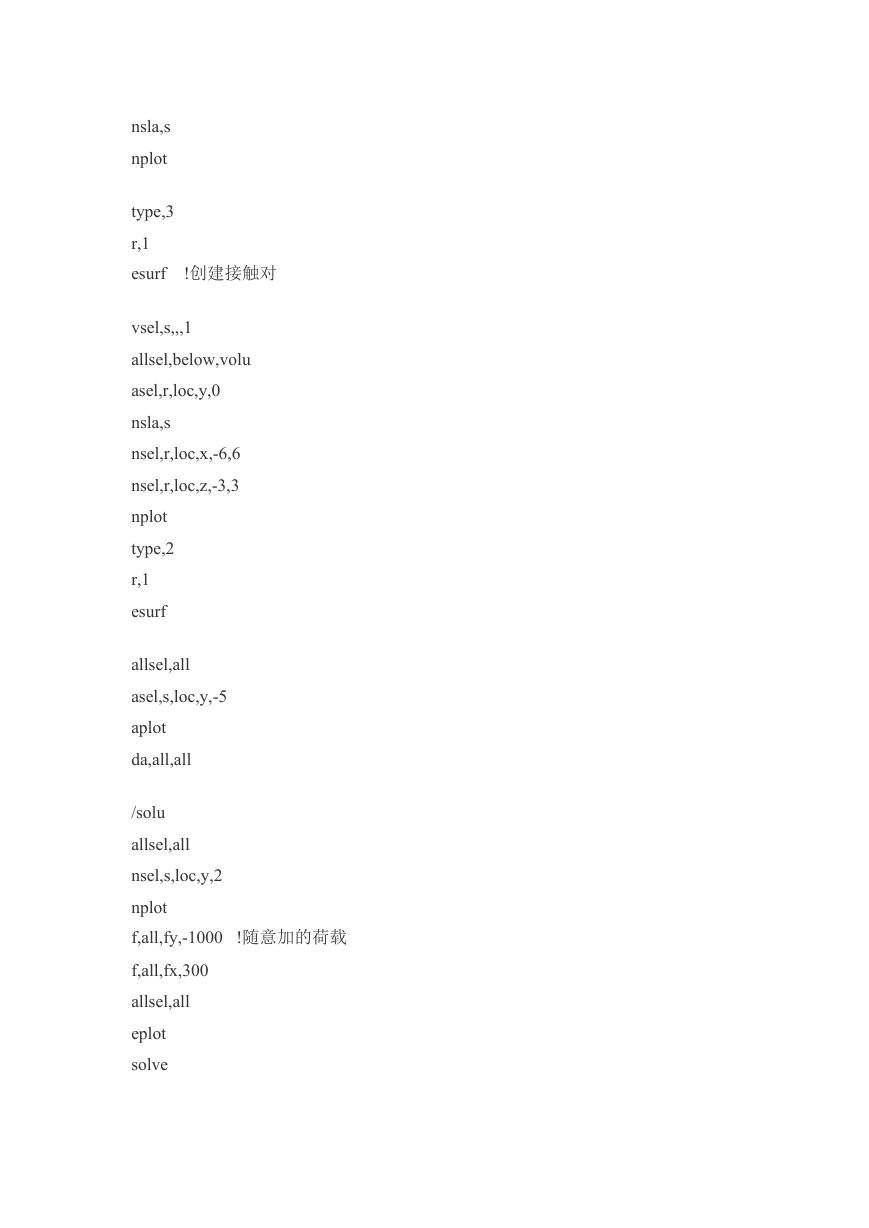

nsla,s nplot type,3 r,1 esurf !创建接触对 vsel,s,,,1 allsel,below,volu asel,r,loc,y,0 nsla,s nsel,r,loc,x,-6,6 nsel,r,loc,z,-3,3 nplot type,2 r,1 esurf allsel,all asel,s,loc,y,-5 aplot da,all,all /solu allsel,all nsel,s,loc,y,2 nplot f,all,fy,-1000 !随意加的荷载 f,all,fx,300 allsel,all eplot solve 

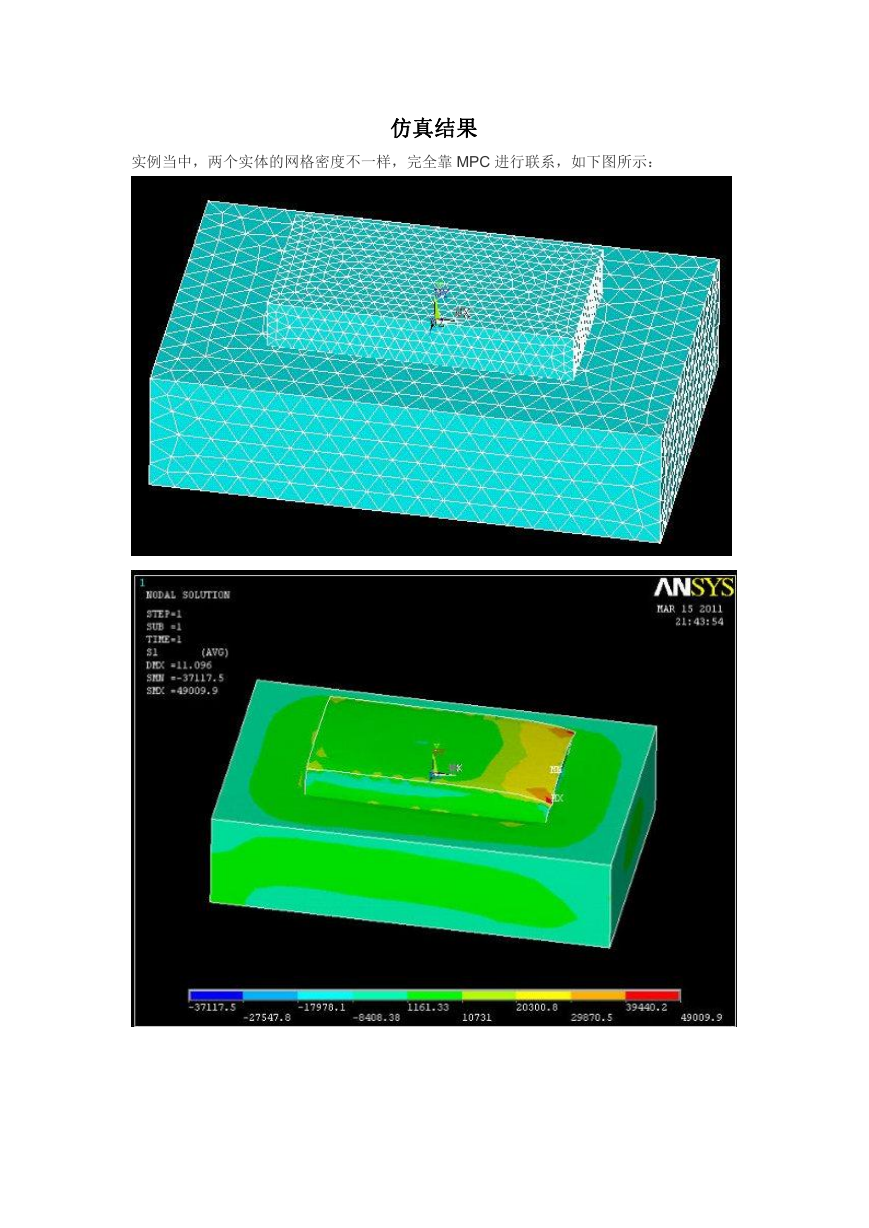

实例当中，两个实体的网格密度不一样，完全靠 MPC 进行联系，如下图所示： 仿真结果
