® 城际通宝马专用导航系统（雷达4）硬件安装指南北京城际高科信息技术有限公司荣誉出品

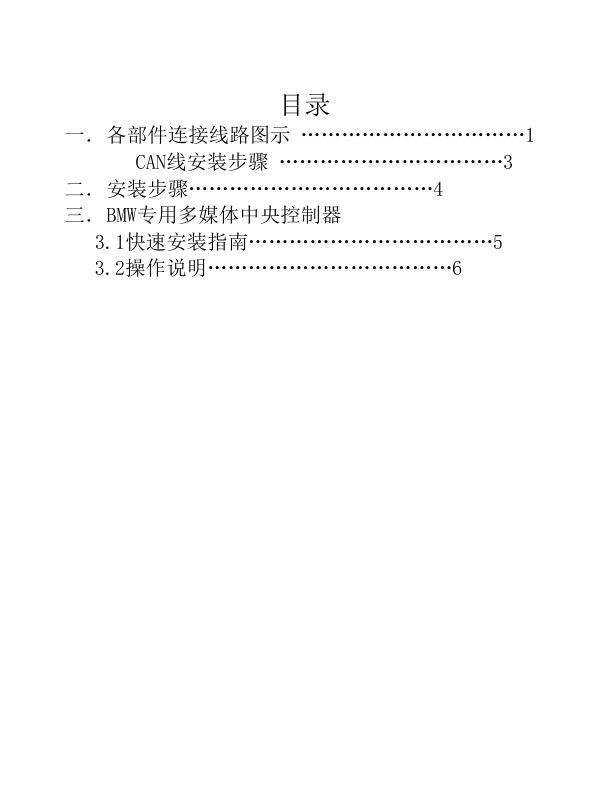

目录一．各部件连接线路图示 ……………………………1 CAN线安装步骤 ……………………………3 二．安装步骤………………………………4 三．BMW专用多媒体中央控制器 3.1快速安装指南………………………………5 3.2操作说明………………………………6

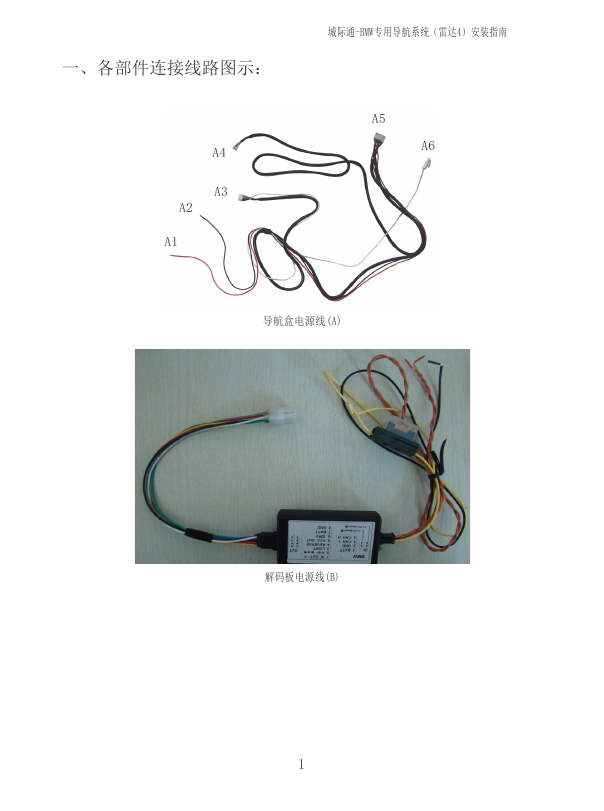

一、各部件连接线路图示：城际通-BMW专用导航系统（雷达4）安装指南 A5 A6 A4 A3 A2 A1 导航盒电源线(A) 解码板电源线(B) 1

1 2 城际通-BMW专用导航系统（雷达4）安装指南原车电脑输入接L C D显示屏插头（原插于行车电脑） GSM 电源喇 GPS 总线叭天线天线 3 4 MIC A5 A6 2

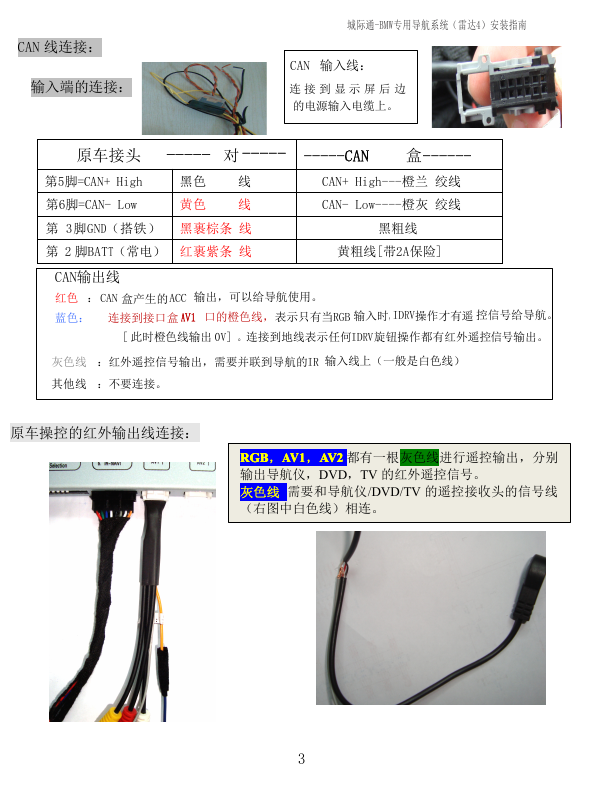

CAN 线连接：输入端的连接：城际通-BMW专用导航系统（雷达4）安装指南 CAN 输入线：连接到显示屏后边的电源输入电缆上。原车接头 ----- 对 ----- -----CAN 盒------ 第5脚=CAN+ High 第6脚=CAN- Low 黑色黄色线线 CAN+ High---橙兰绞线 CAN- Low----橙灰绞线第 3脚GND（搭铁）黑裹棕条线黑粗线第 2 脚BATT（常电）红裹紫条线黄粗线[带2A保险] CAN输出线红色： CAN 盒产生的ACC 输出，可以给导航使用。蓝色：连接到接口盒 AV1 口的橙色线，表示只有当RGB 输入时，IDRV操作才有遥控信号给导航。 [ 此时橙色线输出 0V] 。连接到地线表示任何IDRV旋钮操作都有红外遥控信号输出。灰色线：红外遥控信号输出，需要并联到导航的IR 输入线上（一般是白色线）其他线：不要连接。原车操控的红外输出线连接： RGBRGBRGBRGB，AV1AV1AV1AV1，AV2AV2AV2AV2 都有一根灰色线进行遥控输出，分别输出导航仪，DVD，TV 的红外遥控信号。灰色线需要和导航仪/DVD/TV 的遥控接收头的信号线（右图中白色线）相连。 3

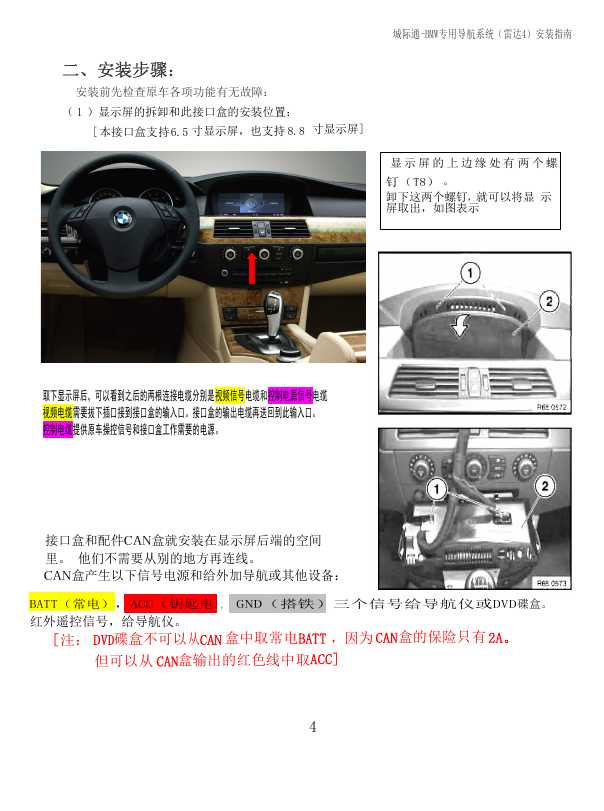

二、安装步骤：安装前先检查原车各项功能有无故障：（ 1 ）显示屏的拆卸和此接口盒的安装位置： [ 本接口盒支持6.5 寸显示屏，也支持 8.8 寸显示屏] 城际通-BMW专用导航系统（雷达4）安装指南显示屏的上边缘处有两个螺钉（T8）。卸下这两个螺钉，就可以将显示屏取出，如图表示取下显示屏后，可以看到之后的两根连接电缆分别是视频信号电缆和控制电源信号电缆视频电缆需要拔下插口接到接口盒的输入口。接口盒的输出电缆再送回到此输入口。控制电缆提供原车操控信号和接口盒工作需要的电源。接口盒和配件CAN盒就安装在显示屏后端的空间里。他们不需要从别的地方再连线。 CAN盒产生以下信号电源和给外加导航或其他设备： BATT（常电），ACC（钥匙电）, GND（搭铁）三个信号给导航仪或DVD碟盒。红外遥控信号，给导航仪。 [注： DVD碟盒不可以从CAN 盒中取常电BATT ，因为 CAN盒的保险只有 2A。但可以从 CAN盒输出的红色线中取ACC] 4

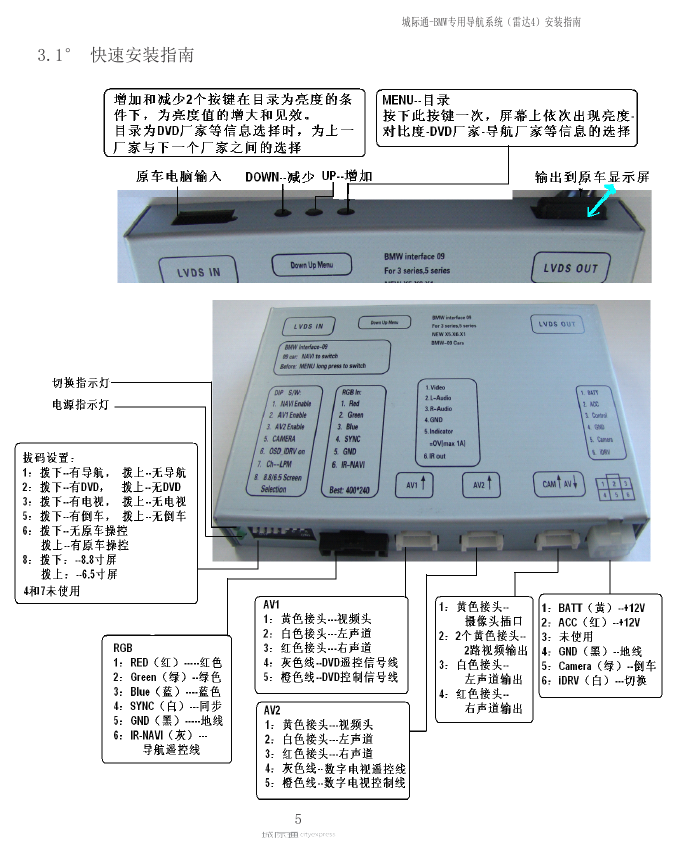

3.1° 快速安装指南城际通-BMW专用导航系统（雷达4）安装指南 5

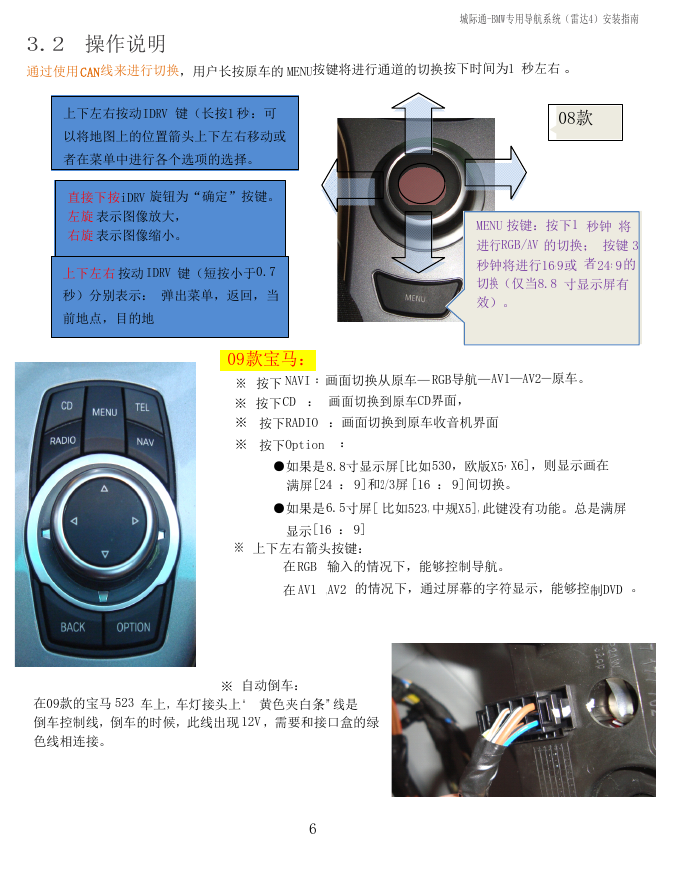

3.2 操作说明通过使用CAN线来进行切换，用户长按原车的 MENU按键将进行通道的切换按下时间为1 秒左右。城际通-BMW专用导航系统（雷达4）安装指南上下左右按动IDRV 键（长按1 秒）：可以将地图上的位置箭头上下左右移动，或者在菜单中进行各个选项的选择。直接下按iDRV 旋钮为“确定”按键。左旋表示图像放大，右旋表示图像缩小。上下左右按动 IDRV 键：（短按小于0.7 秒）分别表示：弹出菜单，返回，当前地点，目的地 08款 MENU 按键：按下1 秒钟将进行RGB/AV 的切换；按键 3 秒钟将进行16：9或者24：9的切换（仅当8.8 寸显示屏有效）。 09款宝马： ※ 按下 NAVI ：画面切换，从原车— RGB导航—AV1—AV2—原车。 ※ 按下CD ：画面切换到原车CD界面， ※ 按下RADIO ：画面切换到原车收音机界面 ※ 按下Option ： ●如果是8.8寸显示屏[比如530，欧版X5，X6]，则显示画在满屏[24 ： 9]和2/3屏 [16 ： 9]间切换。 ●如果是6.5寸屏[ 比如523，中规X5]，此键没有功能。总是满屏显示[16 ： 9] ※ 上下左右箭头按键：在RGB 输入的情况下，能够控制导航。在 AV1 ，AV2 的情况下，通过屏幕的字符显示，能够控制DVD 。 ※ 自动倒车：在09款的宝马 523 车上，车灯接头上“ 黄色夹白条”线是倒车控制线，倒车的时候，此线出现 12V ，需要和接口盒的绿色线相连接。 6
