® 城际通AUDI-A4专用导航系统（雷达4）硬件安装指南北京城际高科信息技术有限公司荣誉出品

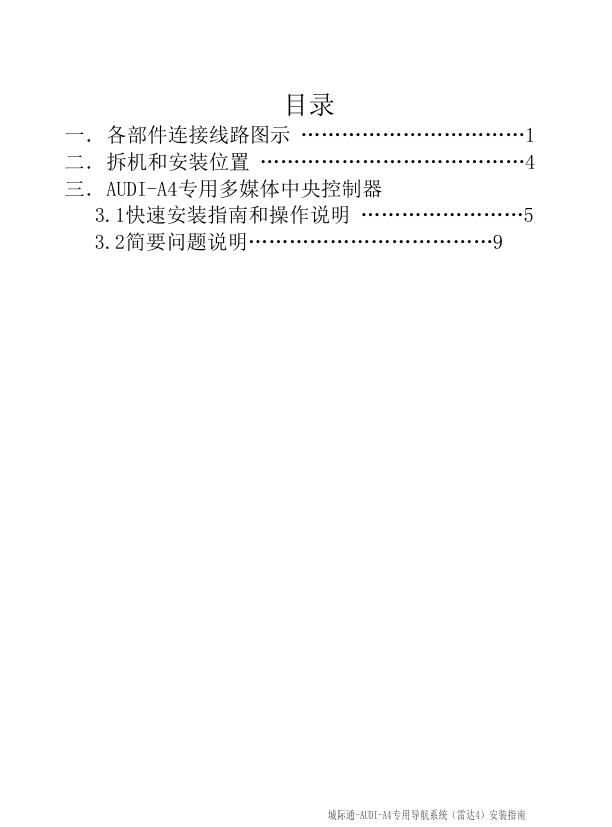

目录一．各部件连接线路图示 ……………………………1 二．拆机和安装位置 …………………………………4 三．AUDI-A4专用多媒体中央控制器 3.1快速安装指南和操作说明 ……………………5 3.2简要问题说明………………………………9 城际通-AUDI-A4专用导航系统（雷达4）安装指南

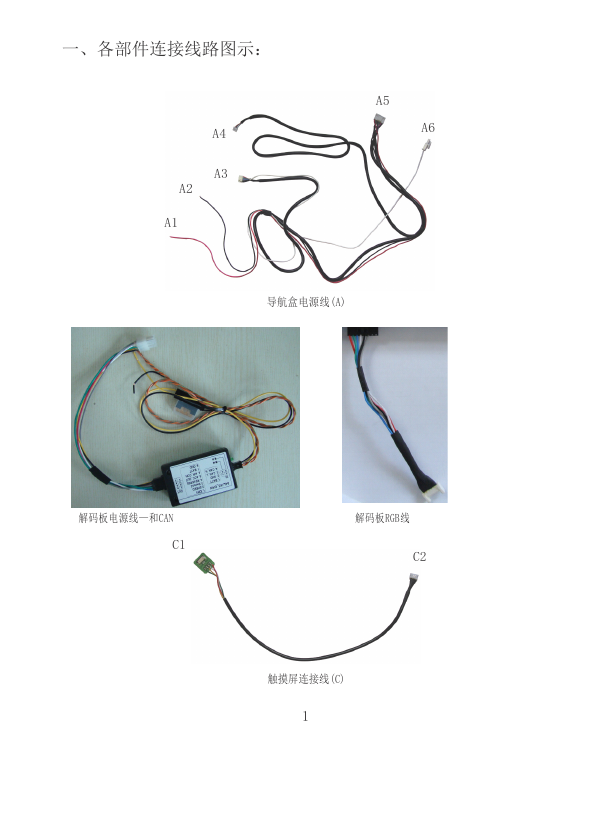

一、各部件连接线路图示： A5 A6 A4 A3 A2 A1 导航盒电源线(A) 解码板电源线—和CAN 解码板RGB线 C1 C2 触摸屏连接线(C) 1

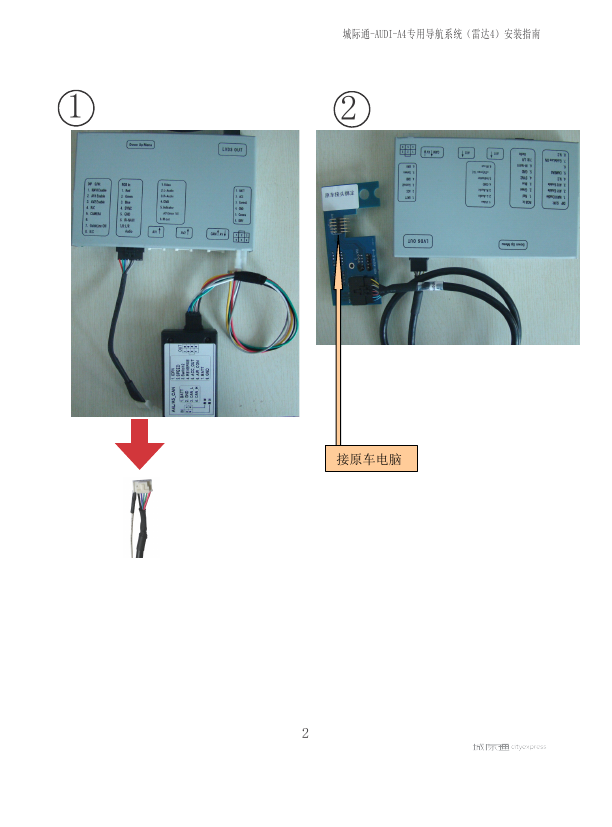

城际通-AUDI-A4专用导航系统（雷达4）安装指南 1 2 接原车电脑 2

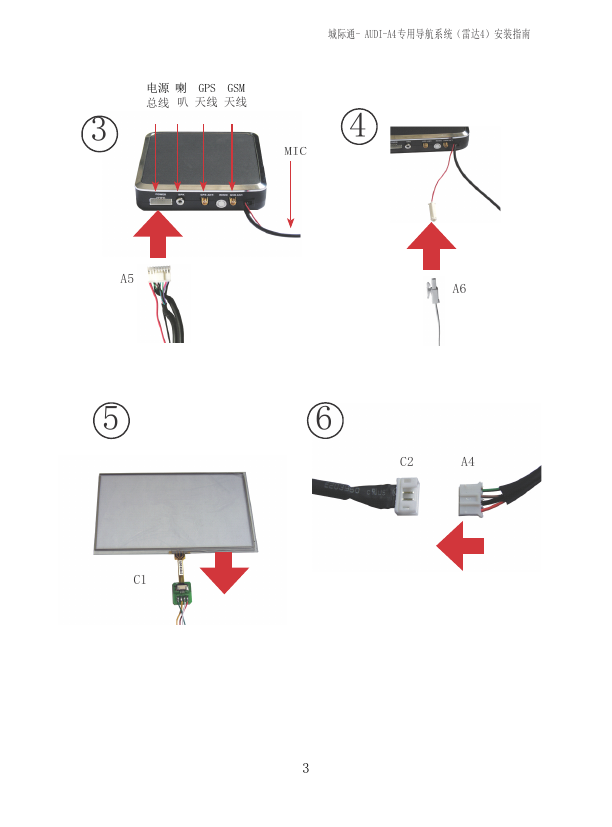

城际通- AUDI-A4专用导航系统（雷达4）安装指南电源喇 GPS GSM 总线叭天线天线 3 4 MIC A5 5 C1 A6 6 C2 A4 3

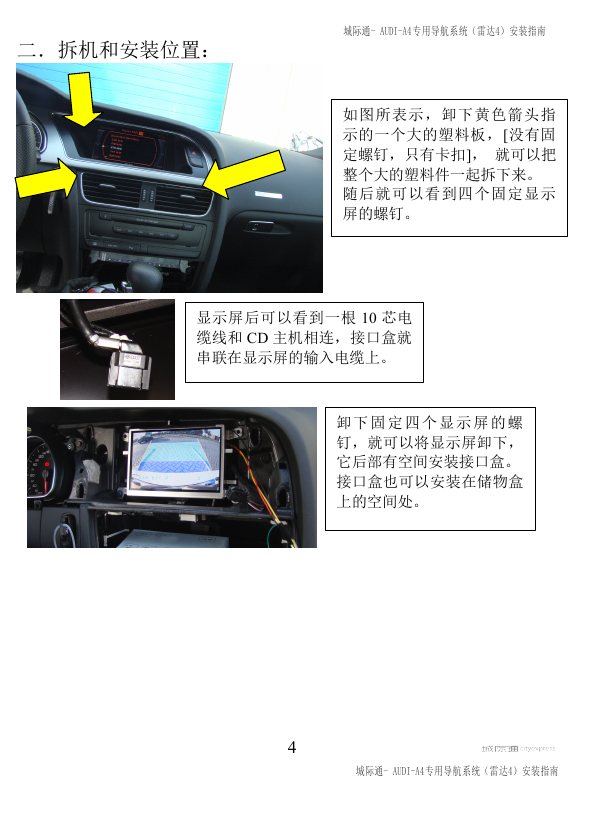

二．拆机和安装位置：城际通- AUDI-A4专用导航系统（雷达4）安装指南如图所表示，卸下黄色箭头指示的一个大的塑料板，[没有固定螺钉，只有卡扣]，就可以把整个大的塑料件一起拆下来。随后就可以看到四个固定显示屏的螺钉。显示屏后可以看到一根 10 芯电缆线和 CD 主机相连，接口盒就串联在显示屏的输入电缆上。卸下固定四个显示屏的螺钉，就可以将显示屏卸下，它后部有空间安装接口盒。接口盒也可以安装在储物盒上的空间处。 4 城际通- AUDI-A4专用导航系统（雷达4）安装指南

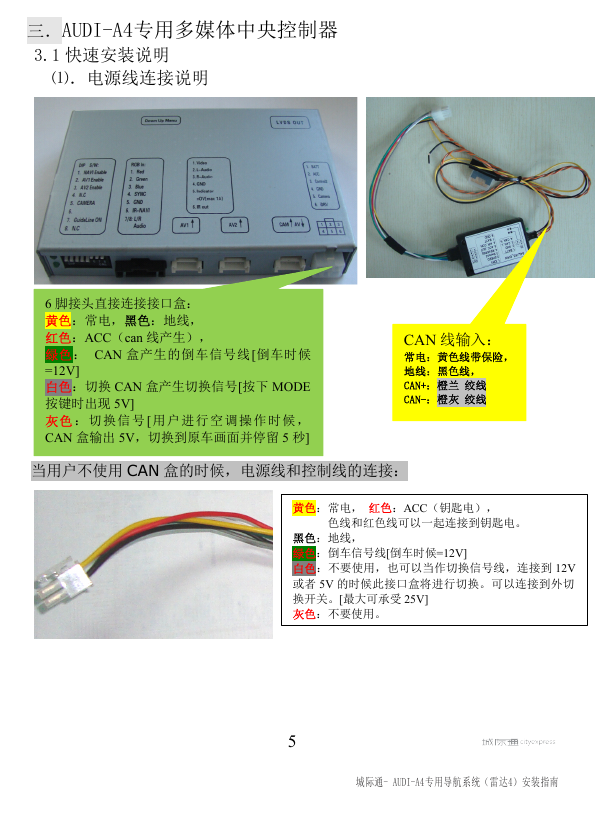

三．AUDI-A4专用多媒体中央控制器 3.1 快速安装说明 ⑴．电源线连接说明 6 脚接头直接连接接口盒：黄色：常电，黑色：地线，红色：ACC（can 线产生），绿色： CAN 盒产生的倒车信号线[倒车时候 =12V] 白色：切换 CAN 盒产生切换信号[按下 MODE 按键时出现 5V] 灰色：切换信号 [ 用户进行空调操作时候， CAN 盒输出 5V，切换到原车画面并停留 5 秒] CAN 线输入：常电：黄色线带保险，地线：黑色线， CAN+：橙兰绞线 CAN-：橙灰绞线当用户不使用 CAN 盒的时候，电源线和控制线的连接：黄色：常电，红色：ACC（钥匙电），色线和红色线可以一起连接到钥匙电。黑色：地线，绿色：倒车信号线[倒车时候=12V] 白色：不要使用，也可以当作切换信号线，连接到 12V 或者 5V 的时候此接口盒将进行切换。可以连接到外切换开关。[最大可承受 25V] 灰色：不要使用。 5 城际通- AUDI-A4专用导航系统（雷达4）安装指南

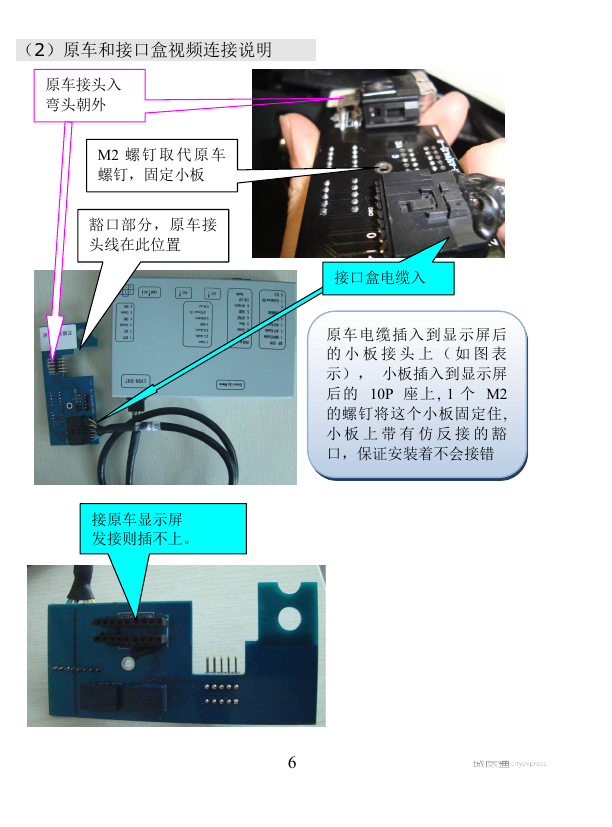

（2）原车和接口盒视频连接说明原车接头入弯头朝外 M2 螺钉取代原车螺钉，固定小板豁口部分，原车接头线在此位置接原车显示屏发接则插不上。 6 接口盒电缆入原车电缆插入到显示屏后的小板接头上（如图表示），小板插入到显示屏后的 10P 座上, 1 个 M2 的螺钉将这个小板固定住, 小板上带有仿反接的豁口，保证安装着不会接错
