摘 要
目录
第1章总体方案设计
1.1显示器的选择方案
1.2放大器的选择方案
1.3总体方案的设计
第2章硬件设计
2.1传感器的设计
2.1.1电阻应变式传感器的连接
2.2单片机控制系统的电路设计
2.2.1单片机控制电路的设计
2.3显示系统电路的设计
2.3.1LED数码管的结构
2.3.2显示电路的硬件设计
2.4报警电路的设计
2.5放大系统的设计
2.6产品实物图
第3章软件设计
3.1程序的设计
第4章调试与结果
4.1调试过程
4.1.1放大器输出值不随信号变化
4.1.2差分信号接线问题
4.2设计结果
第5章实验感想
5.1刘孝章
5.2肖程
5.3梁欣
附录1

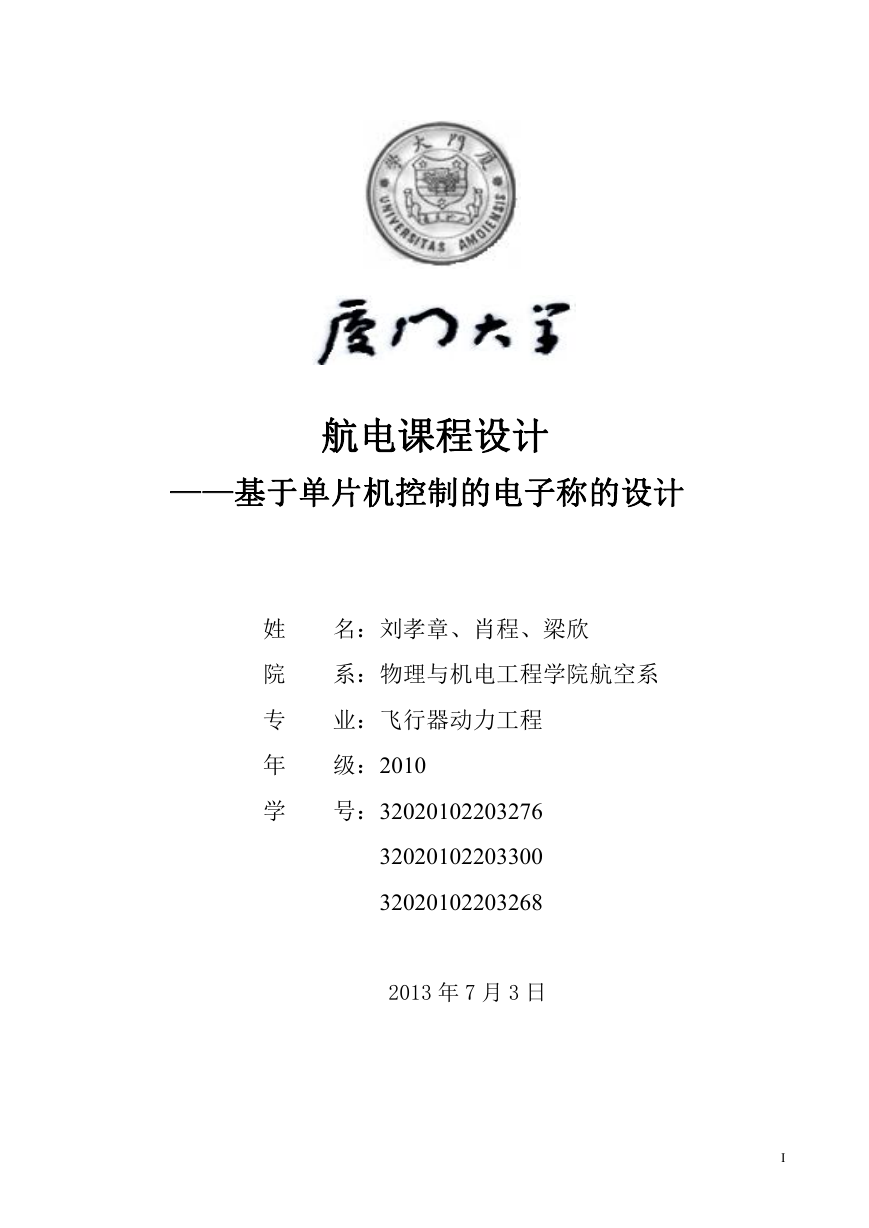

航电课程设计 ——基于单片机控制的电子称的设计 姓 院 专 年 学 名:刘孝章、肖程、梁欣 系:物理与机电工程学院航空系 业:飞行器动力工程 级:2010 号:32020102203276 32020102203300 32020102203268 2013 年 7 月 3 日 I

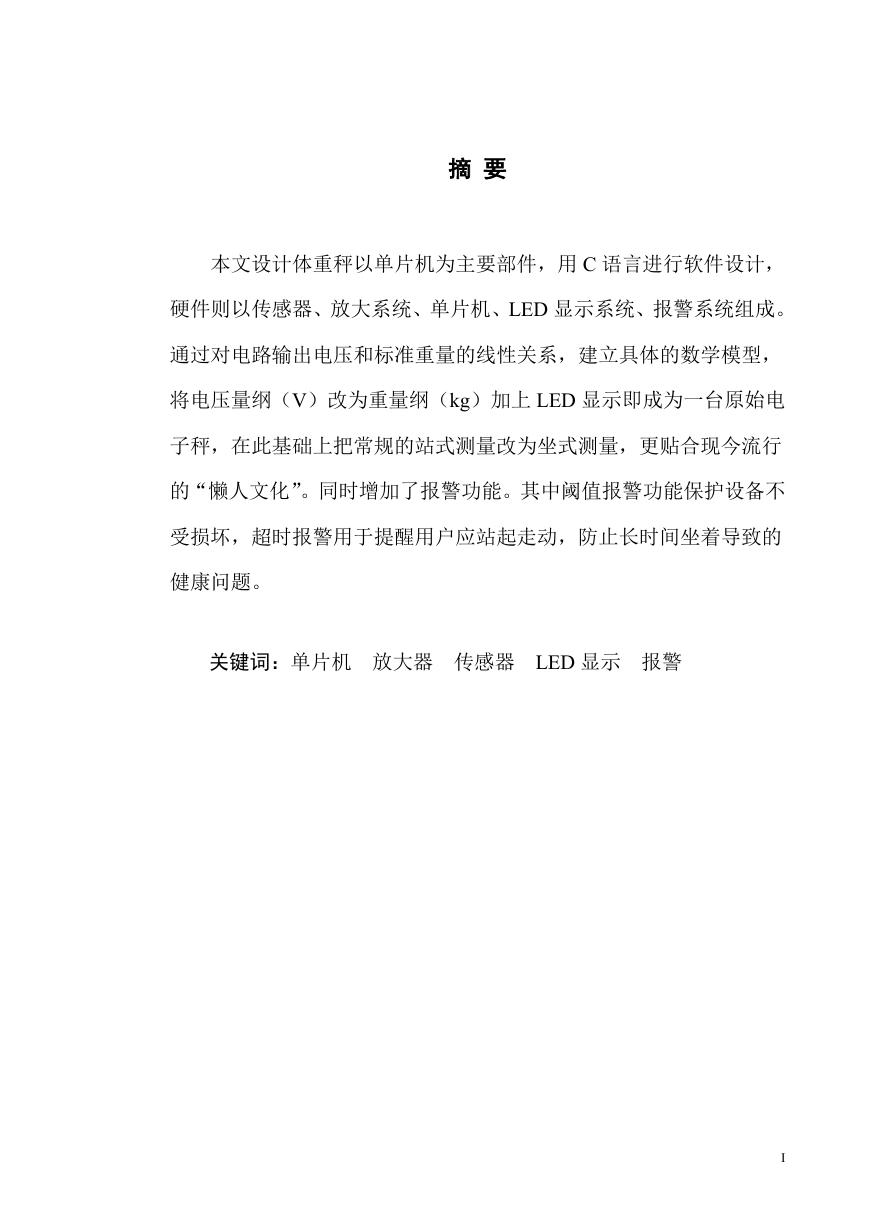

摘 要 本文设计体重秤以单片机为主要部件,用 C 语言进行软件设计, 硬件则以传感器、放大系统、单片机、LED 显示系统、报警系统组成。 通过对电路输出电压和标准重量的线性关系,建立具体的数学模型, 将电压量纲(V)改为重量纲(kg)加上 LED 显示即成为一台原始电 子秤,在此基础上把常规的站式测量改为坐式测量,更贴合现今流行 的“懒人文化”。同时增加了报警功能。其中阈值报警功能保护设备不 受损坏,超时报警用于提醒用户应站起走动,防止长时间坐着导致的 健康问题。 关键词:单片机 放大器 传感器 LED 显示 报警 I

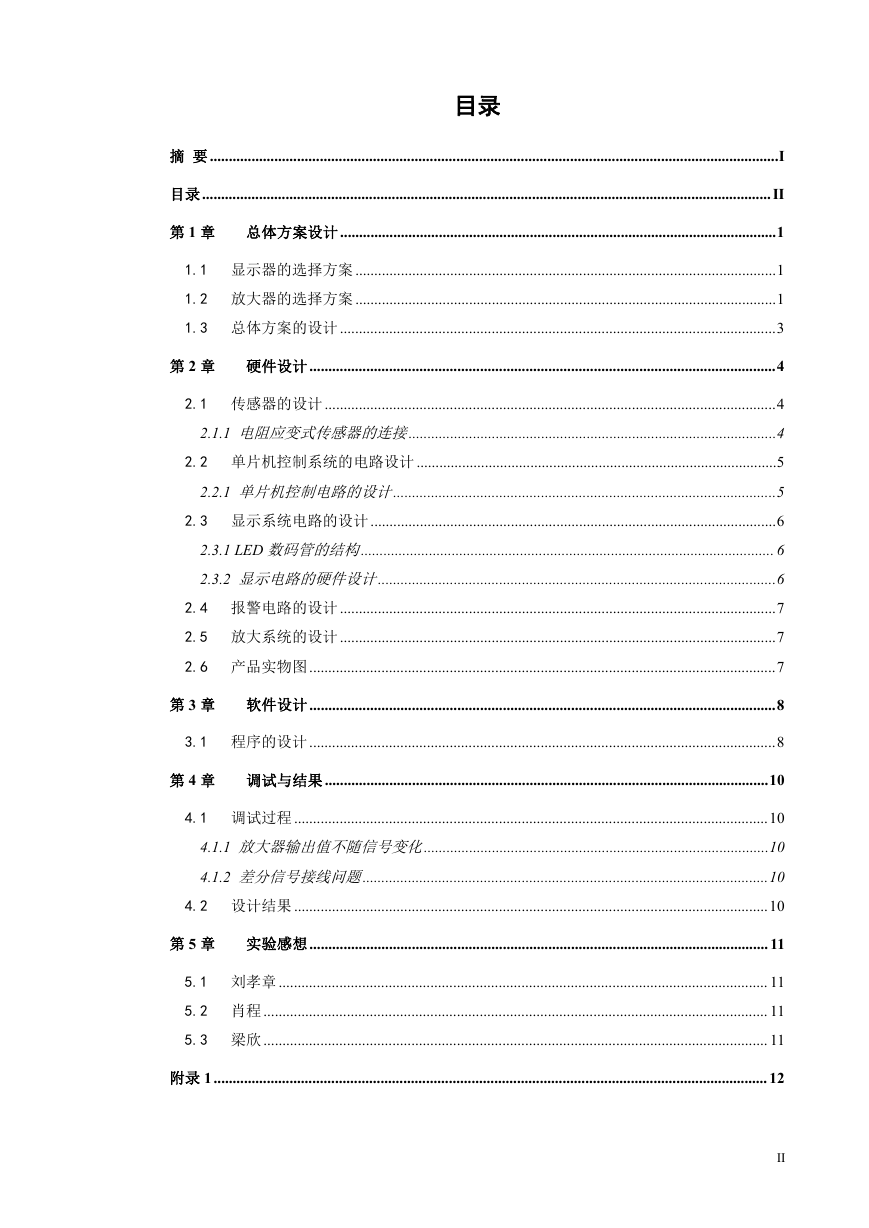

目录 摘 要......................................................................................................................................................I 目录......................................................................................................................................................II 第 1 章 总体方案设计...................................................................................................................1 1.1 显示器的选择方案 ...............................................................................................................1 1.2 放大器的选择方案 ...............................................................................................................1 1.3 总体方案的设计...................................................................................................................3 第 2 章 硬件设计...........................................................................................................................4 2.1 传感器的设计 .......................................................................................................................4 2.1.1 电阻应变式传感器的连接.................................................................................................4 2.2 单片机控制系统的电路设计 ...............................................................................................5 2.2.1 单片机控制电路的设计.....................................................................................................5 2.3 显示系统电路的设计...........................................................................................................6 2.3.1 LED 数码管的结构............................................................................................................. 6 2.3.2 显示电路的硬件设计.........................................................................................................6 2.4 报警电路的设计...................................................................................................................7 2.5 放大系统的设计...................................................................................................................7 2.6 产品实物图...........................................................................................................................7 第 3 章 软件设计...........................................................................................................................8 3.1 程序的设计...........................................................................................................................8 第 4 章 调试与结果.....................................................................................................................10 4.1 调试过程 .............................................................................................................................10 4.1.1 放大器输出值不随信号变化...........................................................................................10 4.1.2 差分信号接线问题...........................................................................................................10 4.2 设计结果 .............................................................................................................................10 第 5 章 实验感想......................................................................................................................... 11 5.1 刘孝章................................................................................................................................. 11 5.2 肖程 ..................................................................................................................................... 11 5.3 梁欣 ..................................................................................................................................... 11 附录 1.................................................................................................................................................. 12 II

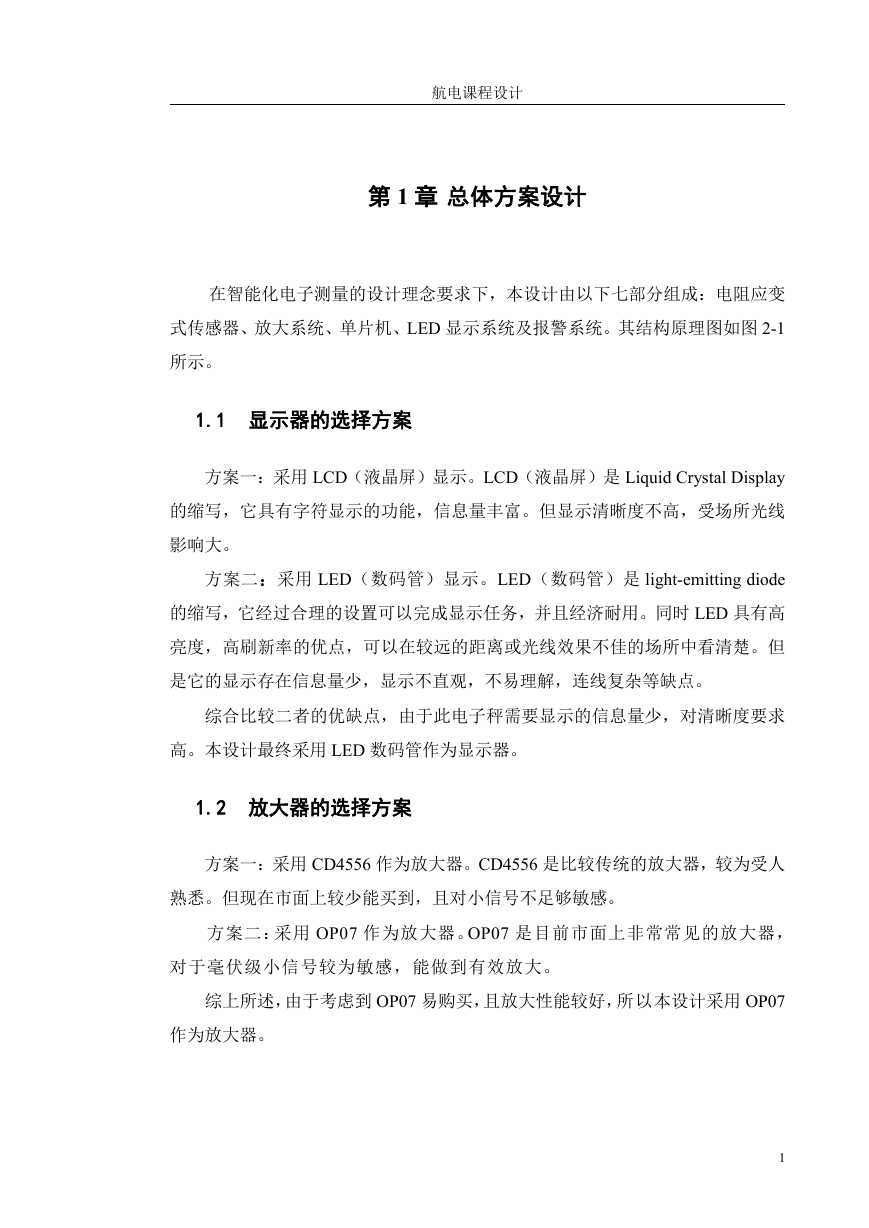

航电课程设计 第 1 章 总体方案设计 在智能化电子测量的设计理念要求下,本设计由以下七部分组成:电阻应变 式传感器、放大系统、单片机、LED 显示系统及报警系统。其结构原理图如图 2-1 所示。 1.1 显示器的选择方案 方案一:采用 LCD(液晶屏)显示。LCD(液晶屏)是 Liquid Crystal Display 的缩写,它具有字符显示的功能,信息量丰富。但显示清晰度不高,受场所光线 影响大。 方案二:采用 LED(数码管)显示。LED(数码管)是 light-emitting diode 的缩写,它经过合理的设置可以完成显示任务,并且经济耐用。同时 LED 具有高 亮度,高刷新率的优点,可以在较远的距离或光线效果不佳的场所中看清楚。但 是它的显示存在信息量少,显示不直观,不易理解,连线复杂等缺点。 综合比较二者的优缺点,由于此电子秤需要显示的信息量少,对清晰度要求 高。本设计最终采用 LED 数码管作为显示器。 1.2 放大器的选择方案 方案一:采用 CD4556 作为放大器。CD4556 是比较传统的放大器,较为受人 熟悉。但现在市面上较少能买到,且对小信号不足够敏感。 方案二:采用 OP07 作为放大器。OP07 是目前市面上非常常见的放大器, 对于毫伏级小信号较为敏感,能做到有效放大。 综上所述,由于考虑到 OP07 易购买,且放大性能较好,所以本设计采用 OP07 作为放大器。 1

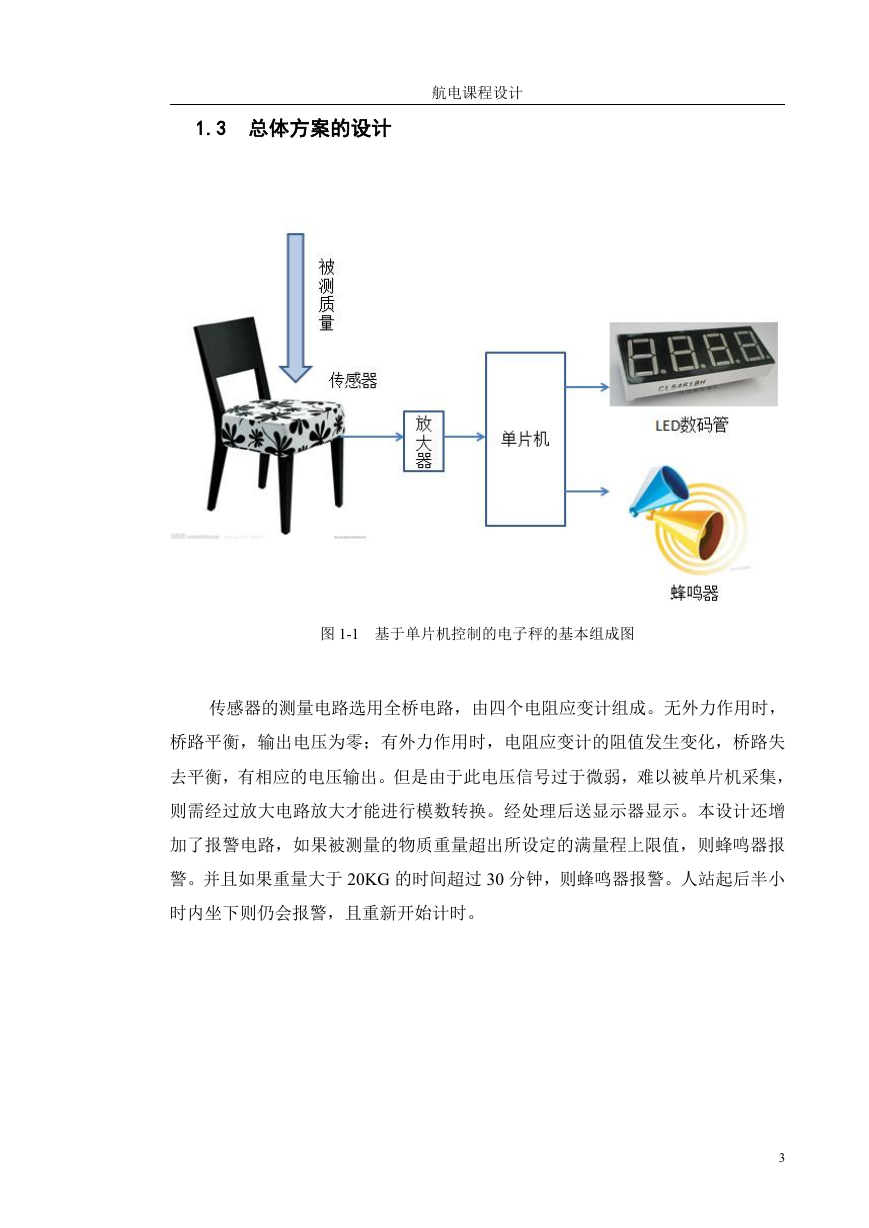

1.3 总体方案的设计 航电课程设计 图 1-1 基于单片机控制的电子秤的基本组成图 传感器的测量电路选用全桥电路,由四个电阻应变计组成。无外力作用时, 桥路平衡,输出电压为零;有外力作用时,电阻应变计的阻值发生变化,桥路失 去平衡,有相应的电压输出。但是由于此电压信号过于微弱,难以被单片机采集, 则需经过放大电路放大才能进行模数转换。经处理后送显示器显示。本设计还增 加了报警电路,如果被测量的物质重量超出所设定的满量程上限值,则蜂鸣器报 警。并且如果重量大于 20KG 的时间超过 30 分钟,则蜂鸣器报警。人站起后半小 时内坐下则仍会报警,且重新开始计时。 3

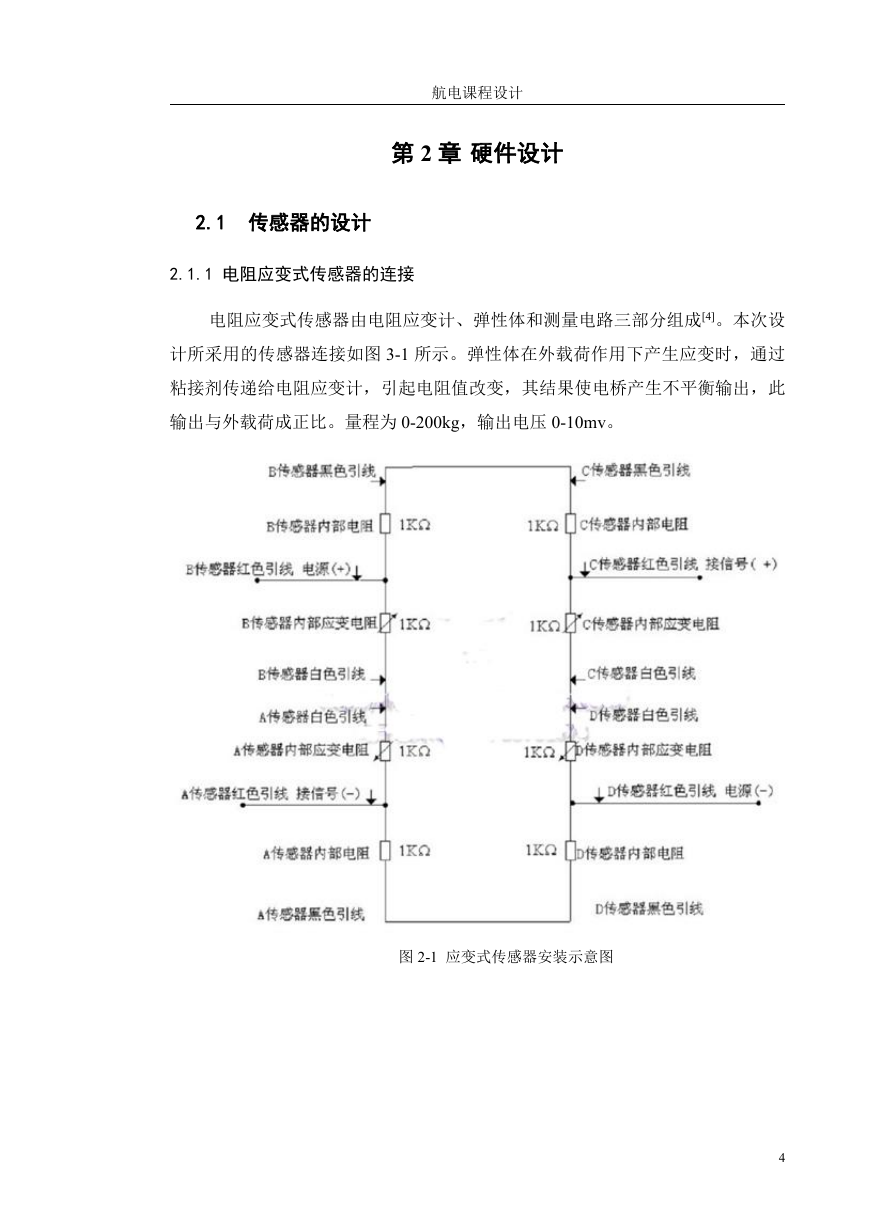

航电课程设计 第 2 章 硬件设计 2.1 传感器的设计 2.1.1 电阻应变式传感器的连接 电阻应变式传感器由电阻应变计、弹性体和测量电路三部分组成[4]。本次设 计所采用的传感器连接如图 3-1 所示。弹性体在外载荷作用下产生应变时,通过 粘接剂传递给电阻应变计,引起电阻值改变,其结果使电桥产生不平衡输出,此 输出与外载荷成正比。量程为 0-200kg,输出电压 0-10mv。 图 2-1 应变式传感器安装示意图 4

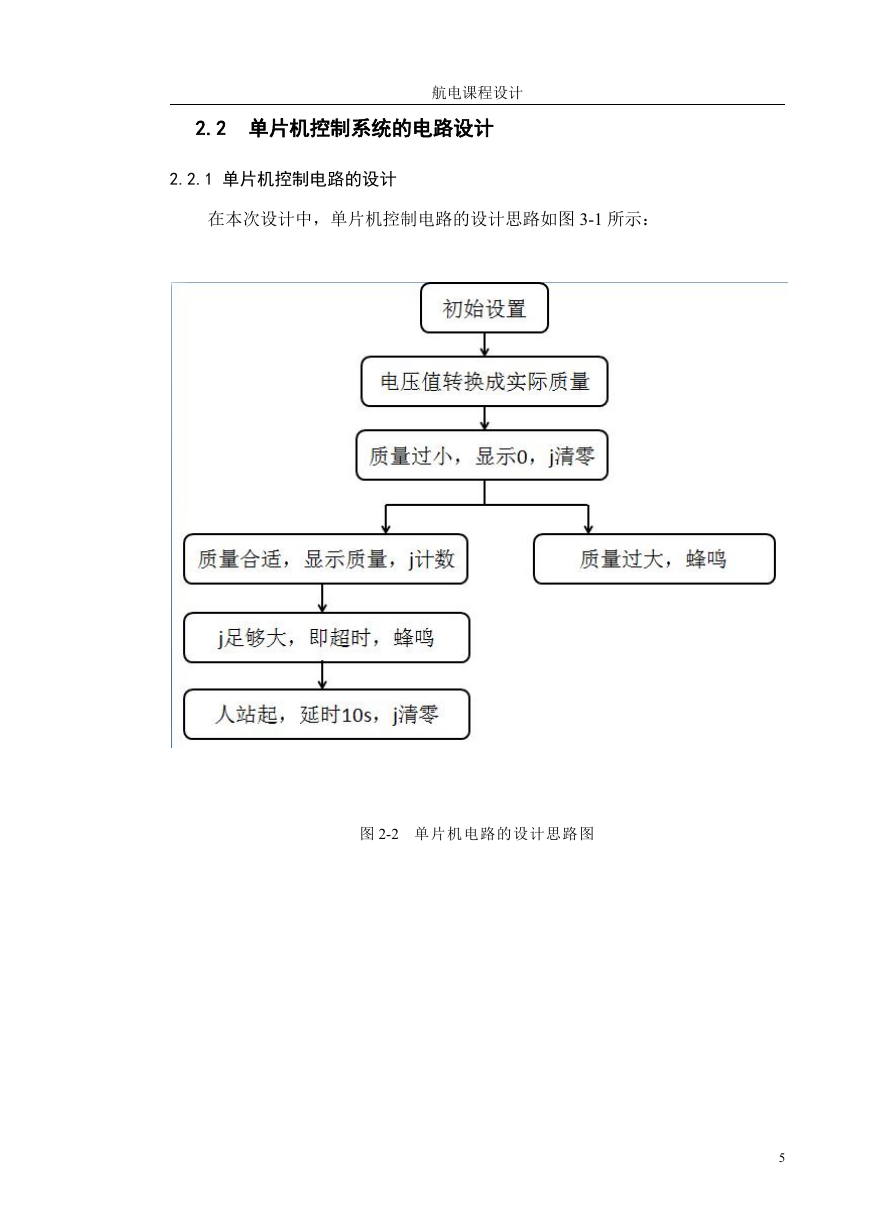

2.2 单片机控制系统的电路设计 航电课程设计 2.2.1 单片机控制电路的设计 在本次设计中,单片机控制电路的设计思路如图 3-1 所示: 图 2-2 单片机电路的设计思路图 5
航电课程设计 2.3 显示系统电路的设计 2.3.1 LED 数码管的结构 LED 数码管的引脚如下图所示: 图 2-3 LED 数码管的管脚图 使用共阳极,低电平有效。 2.3.2 显示电路的硬件设计 LCD1602 的电路设计如下图所示: 图 2-4 LED 数码管的电路设计图 6
