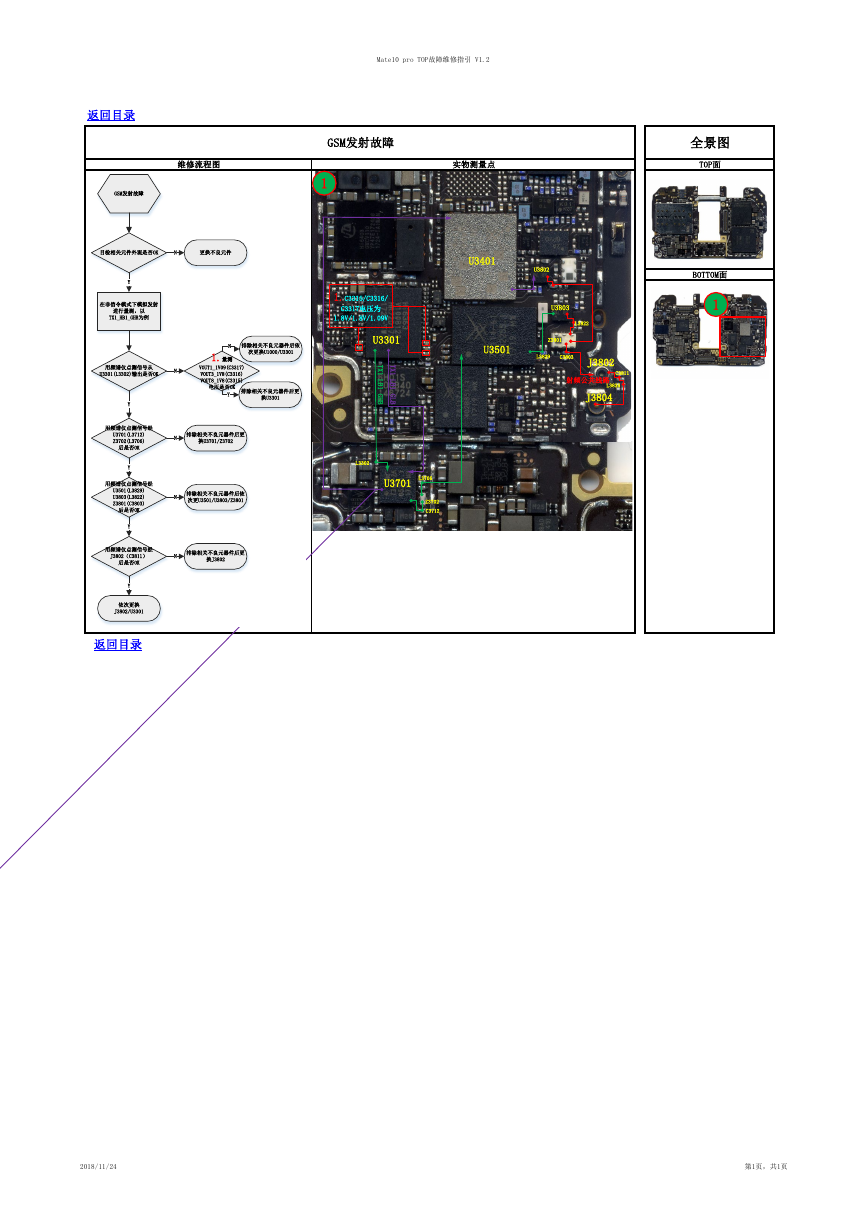

全景图 TOP面 BOTTOM面 1 Mate10 pro TOP故障维修指引 V1.2 返回目录 GSM发射故障 维修流程图 实物测量点 GSM发射故障 1 目检相关元件外观是否OK N 更换不良元件 U3401 U3802 U3803 L3822 U3501 Z3801 L3829 C3803 J3802 C3811 射频公共线路 L3836 J3804 1.C3315/C3316/ C3317电压为 1.8V/1.8V/1.09V U3301 T X 1 L B 1 G H B T X 1 L B 1 G L B L3302 U3701 L3706 Z3702 C3712 N 排除相关不良元器件后依 次更换U1000/U3301 1.量测 VOUT1_1V09(C3317) VOUT3_1V8(C3316) VOUT8_1V8(C3315) 电压是否OK Y 排除相关不良元器件后更 换U3301 排除相关不良元器件后更 换U3701/Z3702 N N N 排除相关不良元器件后依 次更U3501/U3803/Z3801 N 排除相关不良元器件后更 换J3802 Y 在非信令模式下模拟发射 进行量测，以 TX1_HB1_GHB为例 用频谱仪点测信号从 U3301(L3302)输出是否OK Y 用频谱仪点测信号经 U3701(L3712) Z3702(L3706) 后是否OK Y 用频谱仪点测信号经 U3501(L3829) U3803(L3822) Z3801(C3803) 后是否OK Y 用频谱仪点测信号经 J3802（C3811） 后是否OK Y 依次更换 J3802/U3301 返回目录 2018/11/24 第1页，共1页
