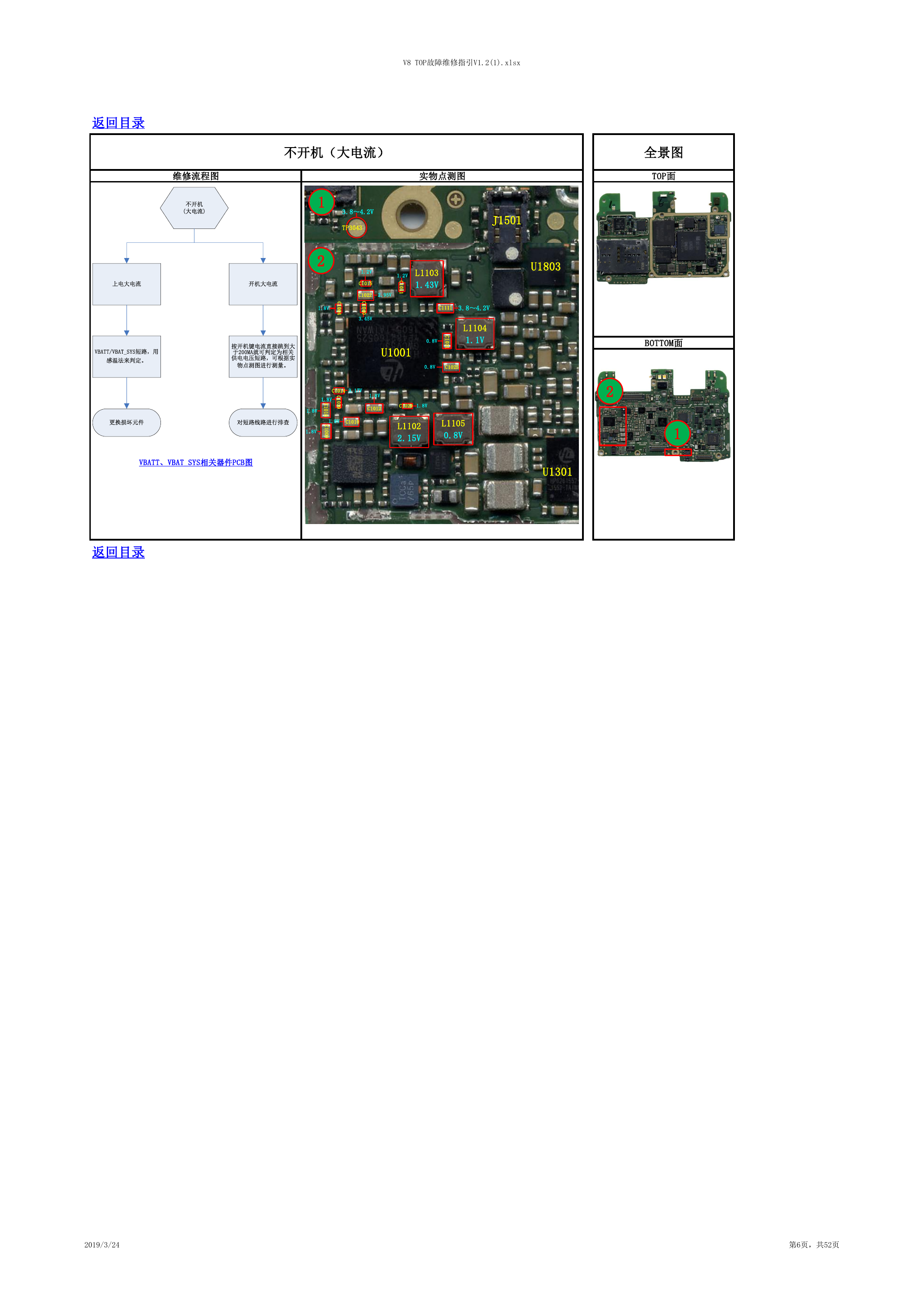

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 不开机（大电流） 维修流程图 实物点测图 全景图 TOP面 1 2 3.8～4.2V TP3043 J1501 1.2V C1015 C1022 2.95V L1103 1.43V 1.2V C 1 0 1 1 U1803 1.8V C 1 0 0 4 C 1 0 4 0 3.45V C1111 3.8～4.2V L1104 1.1V U1001 0.8V C 1 0 3 1 0.8V C1025 1.8V C1012 C1014 3.17V C 1 0 3 9 1.8V C 1 0 1 6 1.8V C1010 C 1 0 0 9 1.8V 1.8V C1029 1.8V L1102 2.15V L1105 0.8V 2 BOTTOM面 1 VBATT、VBAT_SYS相关器件PCB图 U1301 返回目录 2019/3/24 第6页，共52页 不开机(大电流)上电大电流开机大电流更换损坏元件按开机键电流直接跳到大于200MA就可判定为相关供电电压短路，可根据实物点测图进行测量。对短路线路进行排查VBATT/VBAT_SYS短路，用感温法来判定。
