单片机项目实验报告 工 程 设 计 报 告 单 片 机 控 制 智 能 小 车 班级:07104 班,07103 班 姓名:张云磊 杜奇茸 薛艺 张亚珍 学号:07104071 07104023 07103021 07104113 第 1 页 共 18 页
单片机项目实验报告 目录 一、 前言 二、 方案设计与论证 1) 控制器模块选取 2) 电机模块选取 3) 电机驱动器模块选取 4) 电源模块选取 三、 硬件设计 1) 主控系统 2) 电机模块 3) 电机驱动模块 4) 电源模块 5) 按键模块 四、 软件设计 1) 直行设计 2) 转弯设计 五、 调试中存在的问题 六、 参考文献 第 2 页 共 18 页
单片机项目实验报告 一、前言: 随着汽车工业的迅速发展,关于汽车的研究也就越来越受人关注。全国电子大赛和省内 电子大赛几乎每次都有智能小车这方面的题目,全国各高校也都很重视该题目的研究。可见 其研究意义很大。本设计就是在这样的背景下提出的,指导教师已经有充分的准备。本题目 是结合科研项目而确定的设计类课题。我们设计的智能电动小车该具有圆形运行、三角形运 行、矩形运行和三者一起运行的功能。都是运行一循环自动停车。 根据题目的要求,确定如下方案:在现有玩具电动车的基础上,加了四个按键,实现对 电动车的运行轨迹的启动,并将按键的状态传送至单片机进行处理,然后由单片机根据所检 测的各种按键状态实现对电动车的智能控制。 这种方案能实现对电动车的运动状态进行实时控制,控制灵活、可靠,精度高,可满足 对系统的各项要求。本设计采用 STC89C52 单片机。以 STC89C52 为控制核心,利用按键的动 作,控制电动小汽车的轨迹。实现四种运行轨迹。STC89C52 是一款八位单片机,它的易用 性和多功能性受到了广大使用者的好评。 二、方案设计与论证 1) 控制器模块选取 我们采用 STC 公司的 STC89S52 单片机作为主控制器,STC 公司的单片机内部资源 比起 ATMEL 公司的单片机来要丰富的多,它在 5V 供电情况下,最多支持 80M 晶振、且 内部有 512B 的 RAM 数据存储器、片内含 8k 空间的可反复擦些 1000 次的 Flash 只读存 储器、1K 的 EEPROM、8 个中断源、4 个优先级、3 个定时器、32 个 IO 口、片机自带看 门狗、双数据指针等。但是不兼容 Atmel。 从方便使用的角度考虑,我们选择了此方案 2) 电机模块选取 采用普通直流电机。直流电机运转平稳,精度有一定的保证。直流电机控制的精确 度虽然没有步进电机那样高,但完全可以满足本题目的要求。通过单片机的 PWM 输出 同样可以控制直流电机的旋转速度,实现电动车的速度控制。并且直流电机相对于步进 电机价格经济。 3) 电机驱动器模块选取 第 3 页 共 18 页
单片机项目实验报告 采用电机驱动芯片 L298N。L298N 为单块集成电路,高电压,高电流,四通 道驱动,可直接的对电机进行控制,无须隔离电路。通过单片机的 I/O 输入改变芯 片控制端的电平,即可以对电机进行正反转,停止的操作,非常方便,亦能满足直 流减速电机的大电流要求。调试时在依照芯片手册,用程序输入对应的码值,能够 实现对应的动作。 4) 电源模块选取 在本系统中,需要用到的电源有单片机的 5V,L298N 芯片的电源 5V 和电机的电 源 7-15V。所以需要对电源的提供必须正确和稳定可靠。用 9V 的锌电源给前、后轮电 机供电,然后使用 7805 稳压管来把高电压稳成 5V 分别给单片机和电机驱动芯片供电。 因此为了方便,这里我们采用 12V 电源给电机供电,再用 7805 转换成 5V 电源给单片 机使用。 三、硬件设计 小车采用四轮驱动,一侧的前后两个车轮共用一个电机驱动,另外两个前后轮共用 一个驱动,调节左右车轮转速从而达到控制转向的目的。 按键模块 电源模块 单片机最小系统 L298N 电机模块 系统结构框图 第 4 页 共 18 页
单片机项目实验报告 3.2、电机驱动模块 L298N 驱动直流电机,它靠两个引脚控制一个电机的运动。小车采用四轮驱动, 小车两侧的电机短接起来各接到 L298N 的一个输出端。通过调制两边轮子的转速或正反转 来达到控制小车转向的目的。芯片引脚和功能如图 1,驱动电路如图 2。 EN A(B) IN1(IN3) IN2(IN4) 电机运行情况 H H H L H L L H 正转 反转 同 IN2(IN4) 同 IN2(IN4) 快速停止 X X 停止 第 5 页 共 18 页

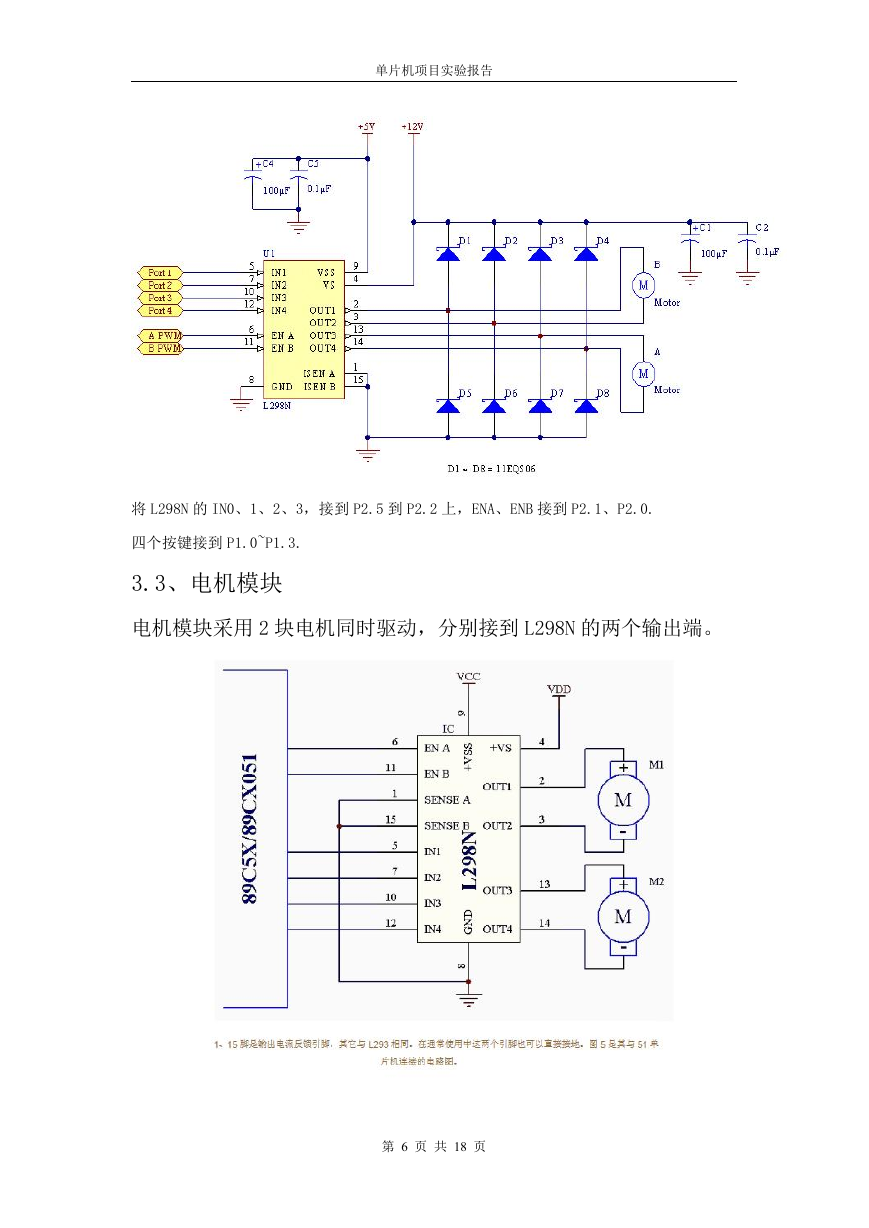

单片机项目实验报告 将 L298N 的 IN0、1、2、3,接到 P2.5 到 P2.2 上,ENA、ENB 接到 P2.1、P2.0. 四个按键接到 P1.0~P1.3. 3.3、电机模块 电机模块采用 2 块电机同时驱动,分别接到 L298N 的两个输出端。 第 6 页 共 18 页
单片机项目实验报告 3.4、电源模块 采用一片 HT7550 电压稳压 5V 后给单片机系统和其他芯片供电。 该电源模块的功能是把 6 伏锌锰干电池通过 HT7550 转换为 5 伏电压,向单片机、 逻辑芯片供电。考虑到如果用电池组同时向电机和芯片供电时,由于驱动电机所 需电流较大,容易影响对芯片的供电,因此我们决定电池组单独对驱动电机供电 ,四节 1.5V 的南孚电池对其供电。 3.5、 按键模块 本系统添加 4 个按键,用来选择控制小车。并接于 P2.0 到 P2.3 口上。 第 7 页 共 18 页

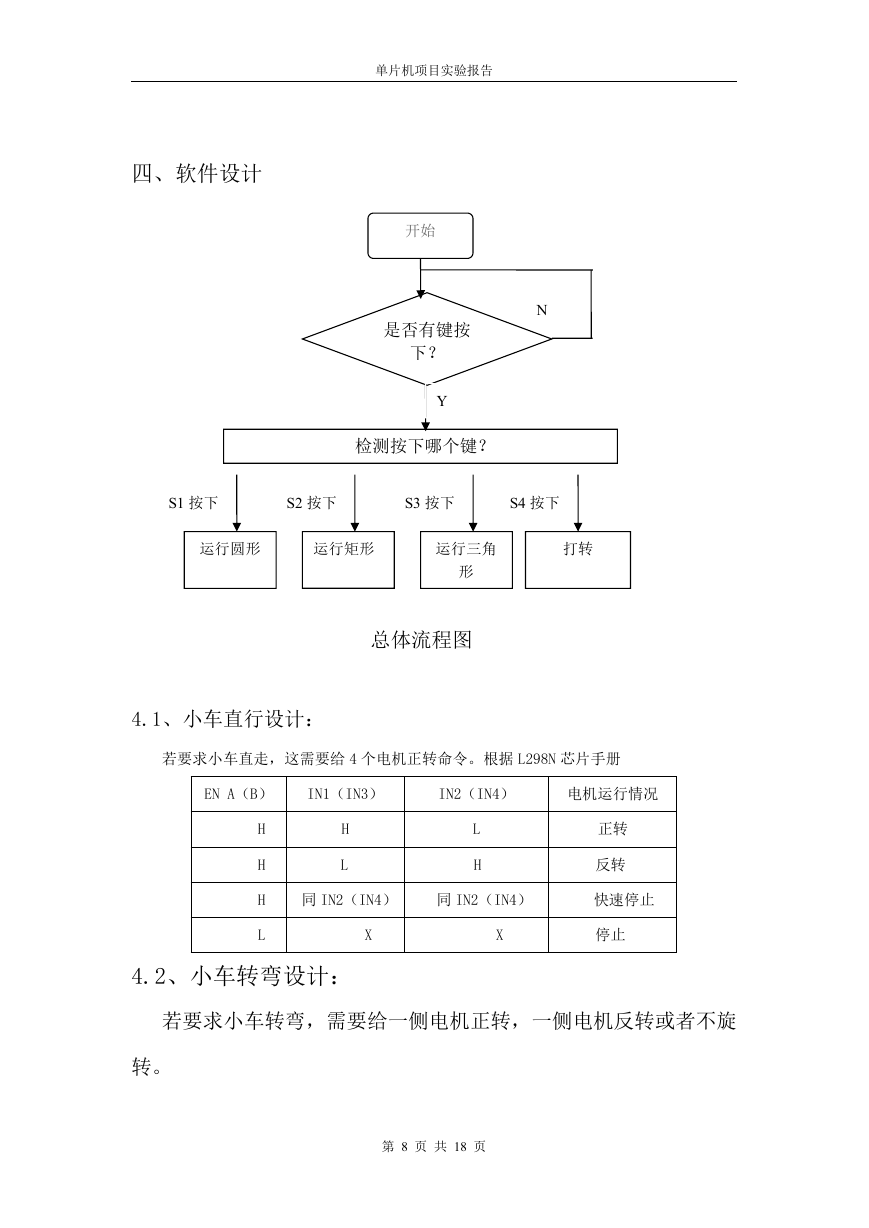

四、软件设计 单片机项目实验报告 开始 是否有键按 下? Y 检测按下哪个键? N S1 按下 S2 按下 S3 按下 S4 按下 运行圆形 运行矩形 运行三角 打转 形 总体流程图 4.1、小车直行设计: 若要求小车直走,这需要给 4 个电机正转命令。根据 L298N 芯片手册 EN A(B) IN1(IN3) IN2(IN4) 电机运行情况 H H H L H L L H 正转 反转 同 IN2(IN4) 同 IN2(IN4) 快速停止 X X 停止 4.2、小车转弯设计: 若要求小车转弯,需要给一侧电机正转,一侧电机反转或者不旋 转。 第 8 页 共 18 页
