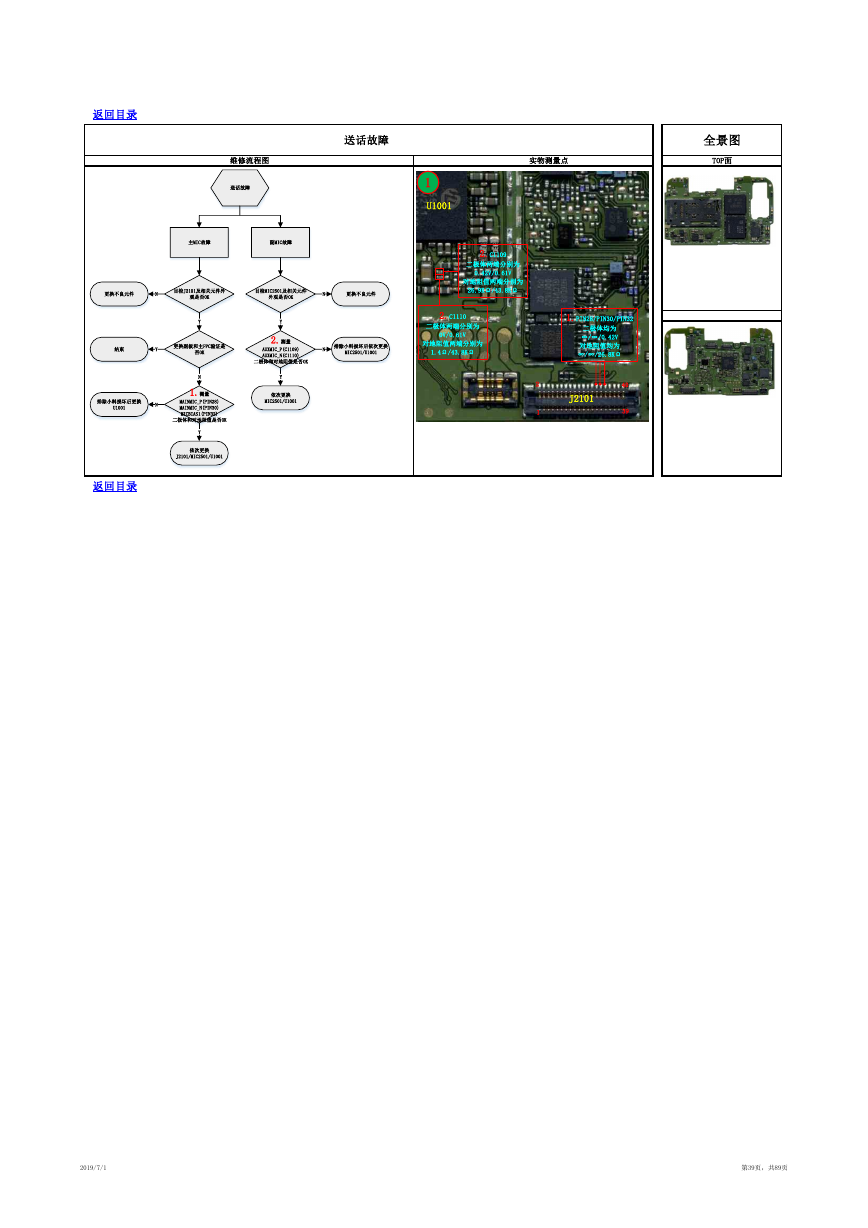

送话故障 维修流程图 实物测量点 全景图 TOP面 1 U1001 2.C1109 二极体两端分别为 0.42V/0.61V 对地阻值两端分别为 26.9KΩ/43.8KΩ 2.C1110 二极体两端分别为 0V/0.61V 对地阻值两端分别为 1.4Ω/43.8KΩ 2 1 1.PIN28/PIN30/PIN32 二极体均为 ∞/∞/0.42V 对地阻值均为 ∞/∞/26.8KΩ J2101 40 39 返回目录 返回目录 2019/7/1 第39页，共89页 送话故障主MIC故障副MIC故障目检J2101及相关元件外观是否OK目检MIC2501及相关元件外观是否OK更换不良元件NYYY更换不良元件NN依次更换MIC2501/U1001更换副板和主FPC验证是否OKN结束Y排除小料损坏后依次更换MIC2501/U1001依次更换J2101/MIC2501/U10011.测量MAINMIC_P(PIN28)MAINMIC_N(PIN30)MICBIAS1(PIN32)二极体和对地阻值是否OKYN排除小料损坏后更换U10012.测量AUXMIC_P(C1109)AUXMIC_N(C1110)二极体和对地阻值是否OK
