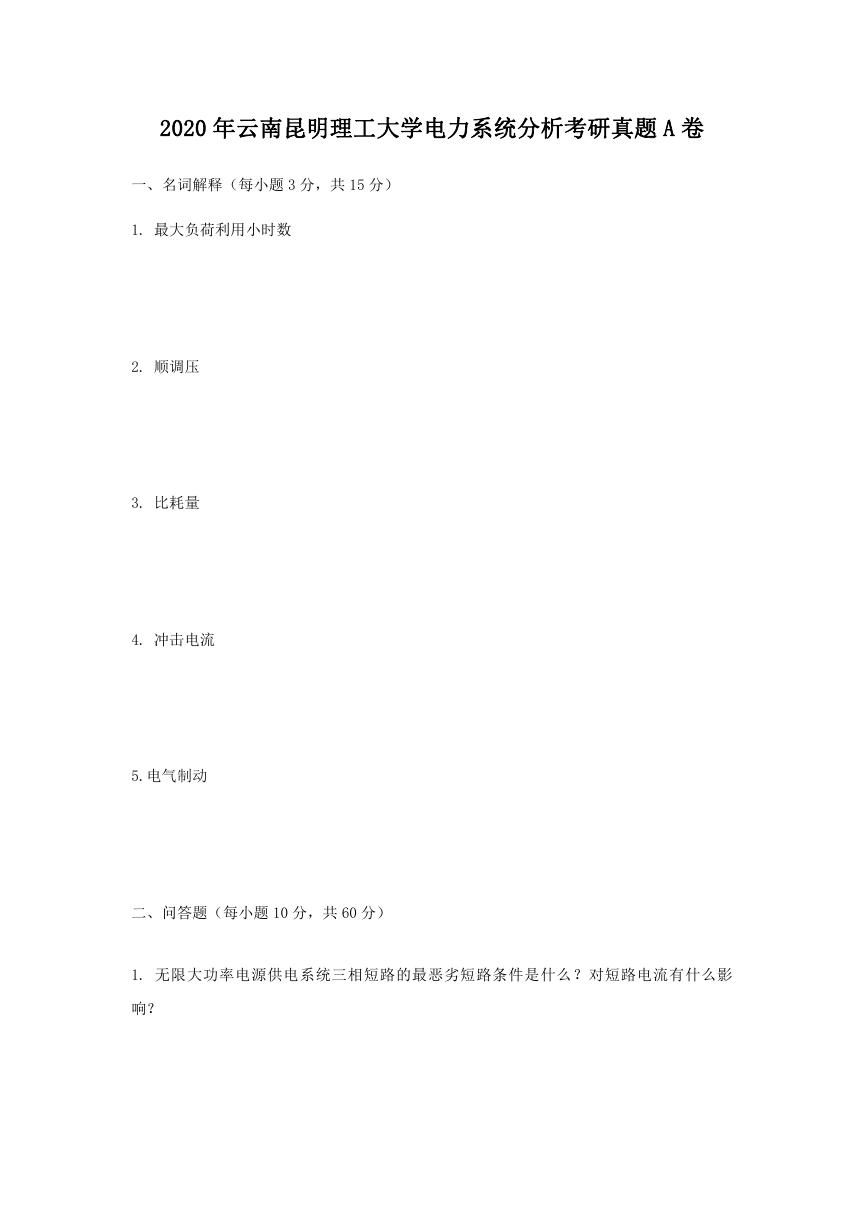

2020 年云南昆明理工大学电力系统分析考研真题 A 卷一、名词解释（每小题 3 分，共 15 分） 1. 最大负荷利用小时数 2. 顺调压 3. 比耗量 4. 冲击电流 5.电气制动二、问答题（每小题 10 分，共 60 分） 1. 无限大功率电源供电系统三相短路的最恶劣短路条件是什么？对短路电流有什么影响？

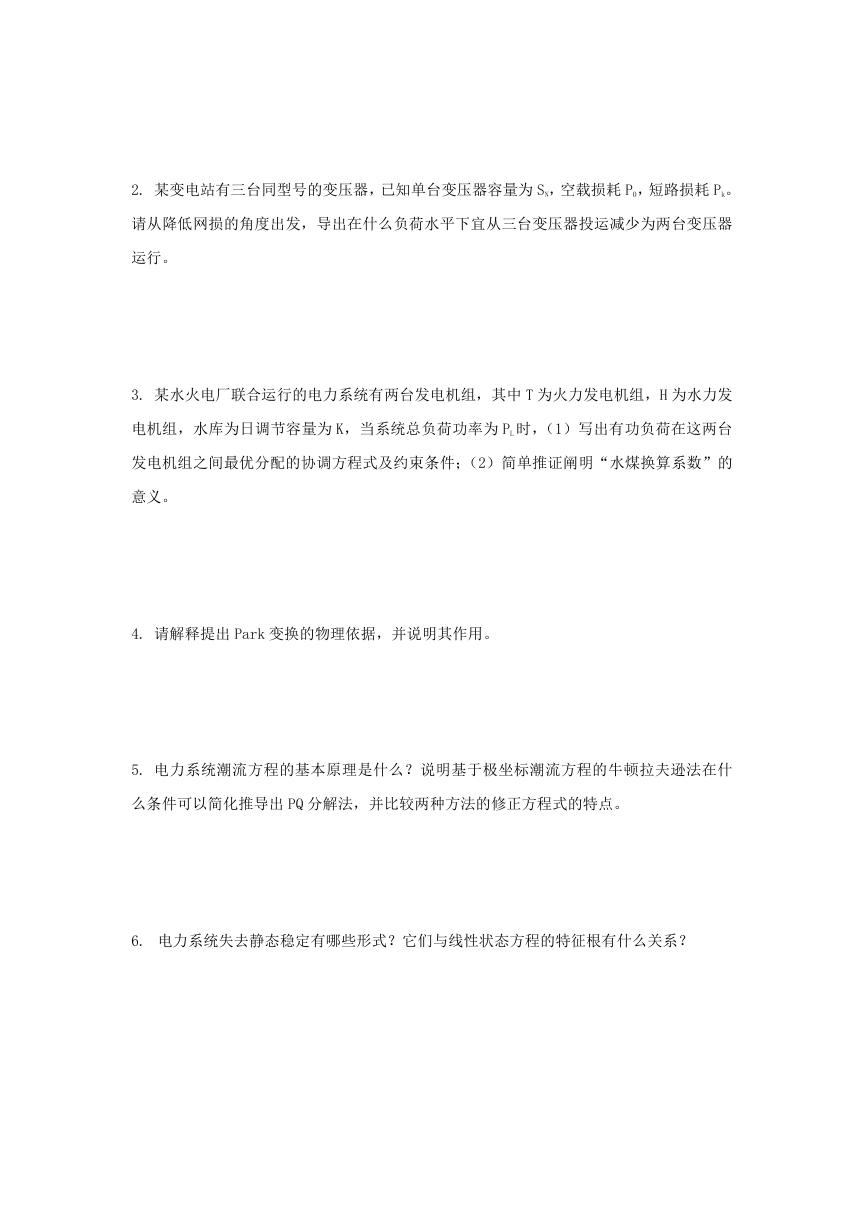

2. 某变电站有三台同型号的变压器，已知单台变压器容量为 SN，空载损耗 P0，短路损耗 Pk。请从降低网损的角度出发，导出在什么负荷水平下宜从三台变压器投运减少为两台变压器运行。 3. 某水火电厂联合运行的电力系统有两台发电机组，其中 T 为火力发电机组，H 为水力发电机组，水库为日调节容量为 K，当系统总负荷功率为 PL 时，（1）写出有功负荷在这两台发电机组之间最优分配的协调方程式及约束条件；（2）简单推证阐明“水煤换算系数”的意义。 4. 请解释提出 Park 变换的物理依据，并说明其作用。 5. 电力系统潮流方程的基本原理是什么？说明基于极坐标潮流方程的牛顿拉夫逊法在什么条件可以简化推导出 PQ 分解法，并比较两种方法的修正方程式的特点。 6. 电力系统失去静态稳定有哪些形式？它们与线性状态方程的特征根有什么关系？

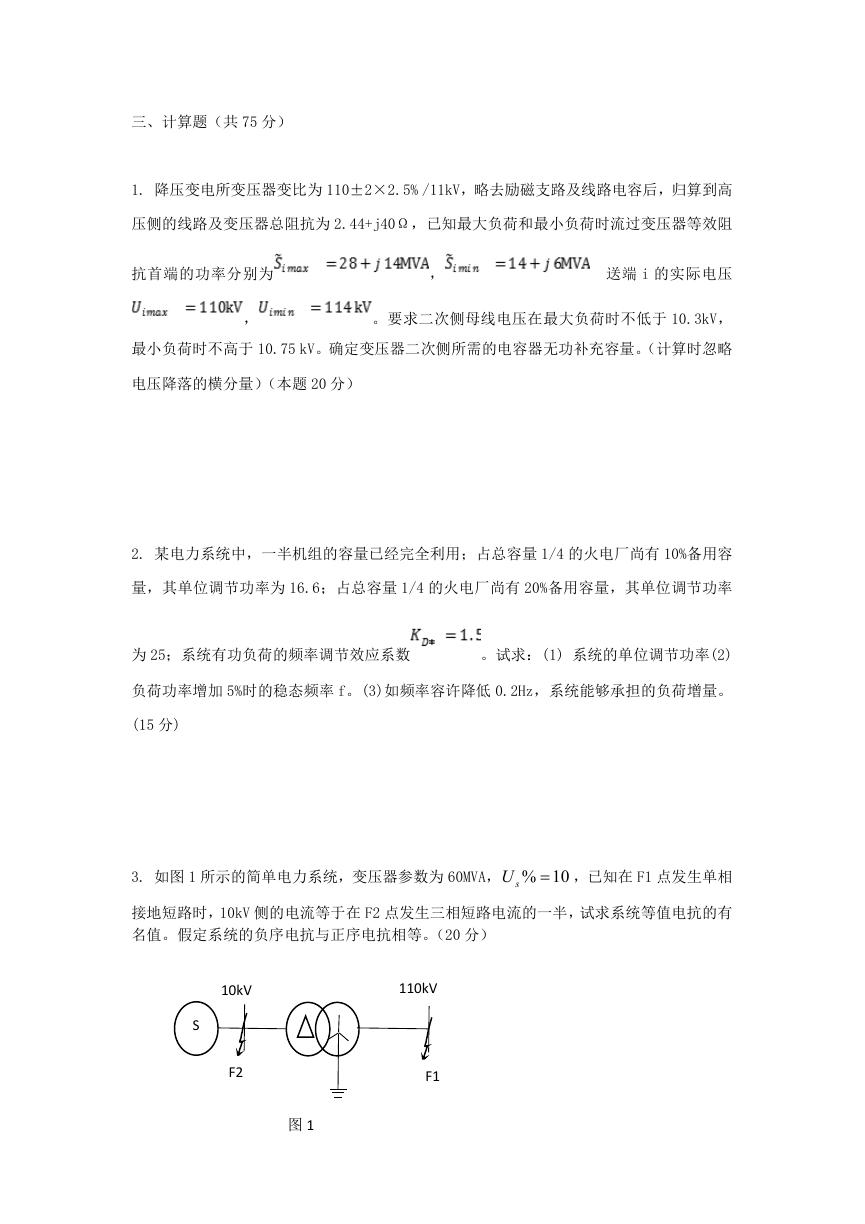

三、计算题（共 75 分） 1. 降压变电所变压器变比为 110±2×2.5% /11kV，略去励磁支路及线路电容后，归算到高压侧的线路及变压器总阻抗为 2.44+j40Ω，已知最大负荷和最小负荷时流过变压器等效阻抗首端的功率分别为，送端 i 的实际电压，。要求二次侧母线电压在最大负荷时不低于 10.3kV，最小负荷时不高于 10.75 kV。确定变压器二次侧所需的电容器无功补充容量。（计算时忽略电压降落的横分量）（本题 20 分） 2. 某电力系统中，一半机组的容量已经完全利用；占总容量 1/4 的火电厂尚有 10%备用容量，其单位调节功率为 16.6；占总容量 1/4 的火电厂尚有 20%备用容量，其单位调节功率为 25；系统有功负荷的频率调节效应系数。试求：(1) 系统的单位调节功率(2) 负荷功率增加 5%时的稳态频率 f。(3)如频率容许降低 0.2Hz，系统能够承担的负荷增量。 (15 分) 3. 如图 1 所示的简单电力系统，变压器参数为 60MVA， sU 10%  ，已知在 F1 点发生单相接地短路时，10kV 侧的电流等于在 F2 点发生三相短路电流的一半，试求系统等值电抗的有名值。假定系统的负序电抗与正序电抗相等。（20 分） S 10kV F2 图 1 110kV F1

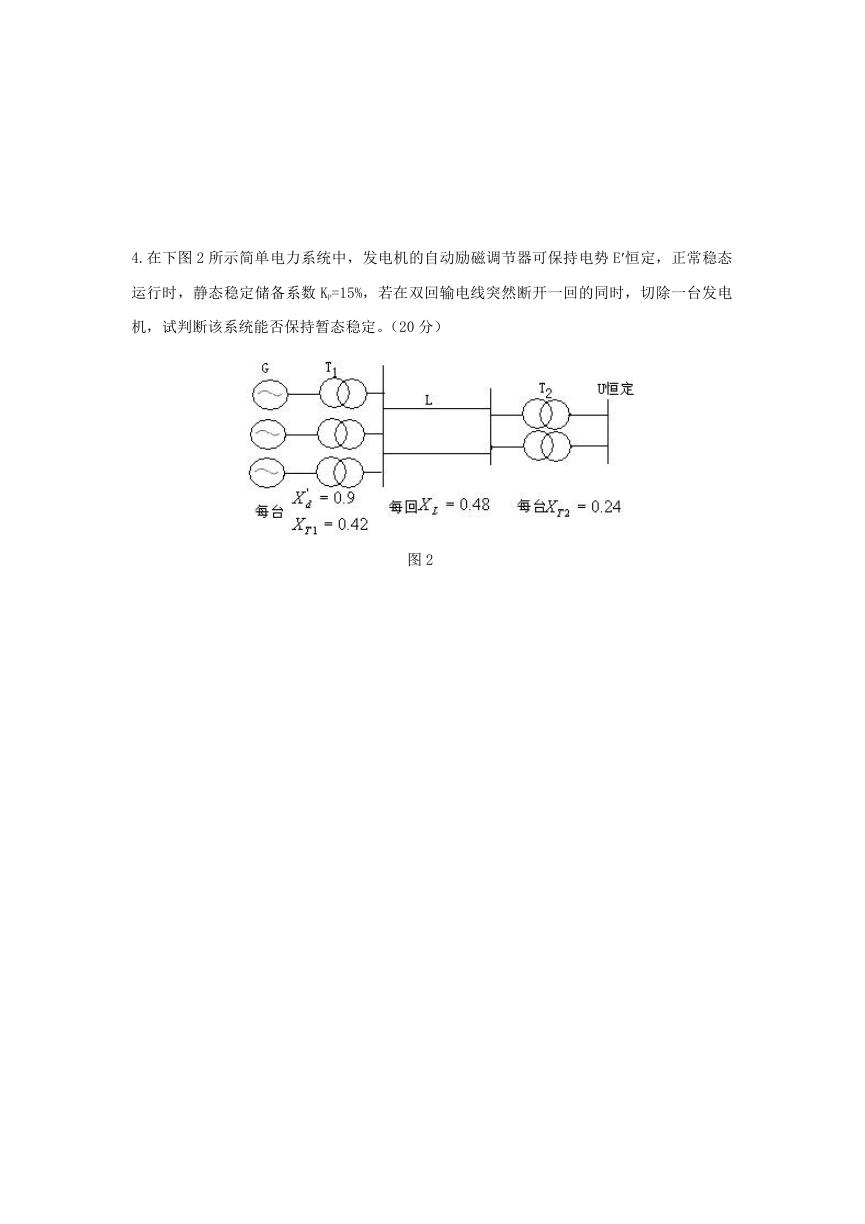

4.在下图 2 所示简单电力系统中，发电机的自动励磁调节器可保持电势 E恒定，正常稳态运行时，静态稳定储备系数 KP=15%，若在双回输电线突然断开一回的同时，切除一台发电机，试判断该系统能否保持暂态稳定。（20 分）图 2
