2009年电气工程师发输变电专业知识考试真题上午卷
2009 年电气工程师发输变电专业知识考试真题上午卷
一、单项选择题(共 40 题，每题 1 分，每题的备选项中只有 1 个符合题意)
1、220kV 变电站站内主要环形消防道路路面宽度宜为 4m，从站区大门至主变压器的运输道
路宽度应为下列哪项数值?（
A．4．0m
B．4．5m
C．5．0m
D．5．5m
）
2、火力发电厂的噪声防治，首先应控制噪声源，并采取隔声、隔振、吸声及消声措施，其
中主要生产车间及作业场所(工人每天连续接触噪声 8h)噪声限制值为下列哪项数值?
（
）
A．100dB
B．95dB
C．90dB
D．75dB
3、电厂消防给水可采用独立消防给水或与生活生产用水合用的给水系统，请问下列哪项应
设置独立的消防给水系统?（
A．125MW 燃煤电厂
B．100MW 燃煤电厂
C．80MW 燃煤电厂
D．50MW 燃煤电厂
）
）
4、单机容量为 200MW 及以上时，自动灭火系统、与消防有关的电动阀门及交流控制负荷，
应：（
A．由蓄电池直流母线供电
B．按 I 类负荷供电
C．按消防负荷供电
D．按保安负荷供电
5、下列有关电力电缆直埋敷设的路径选择原则，不正确的是：（
A．应避开含有酸、碱强腐蚀的地段
B．应避开有杂散电流的地段
C．宜避开白蚁危害严重的地段
D．宜避开易遭外力损伤的地段
）
6、某火电厂厂用变压器为 1000kVA，35／6kV、Dyn11 接线，其中变压器低压侧采用电缆连
1

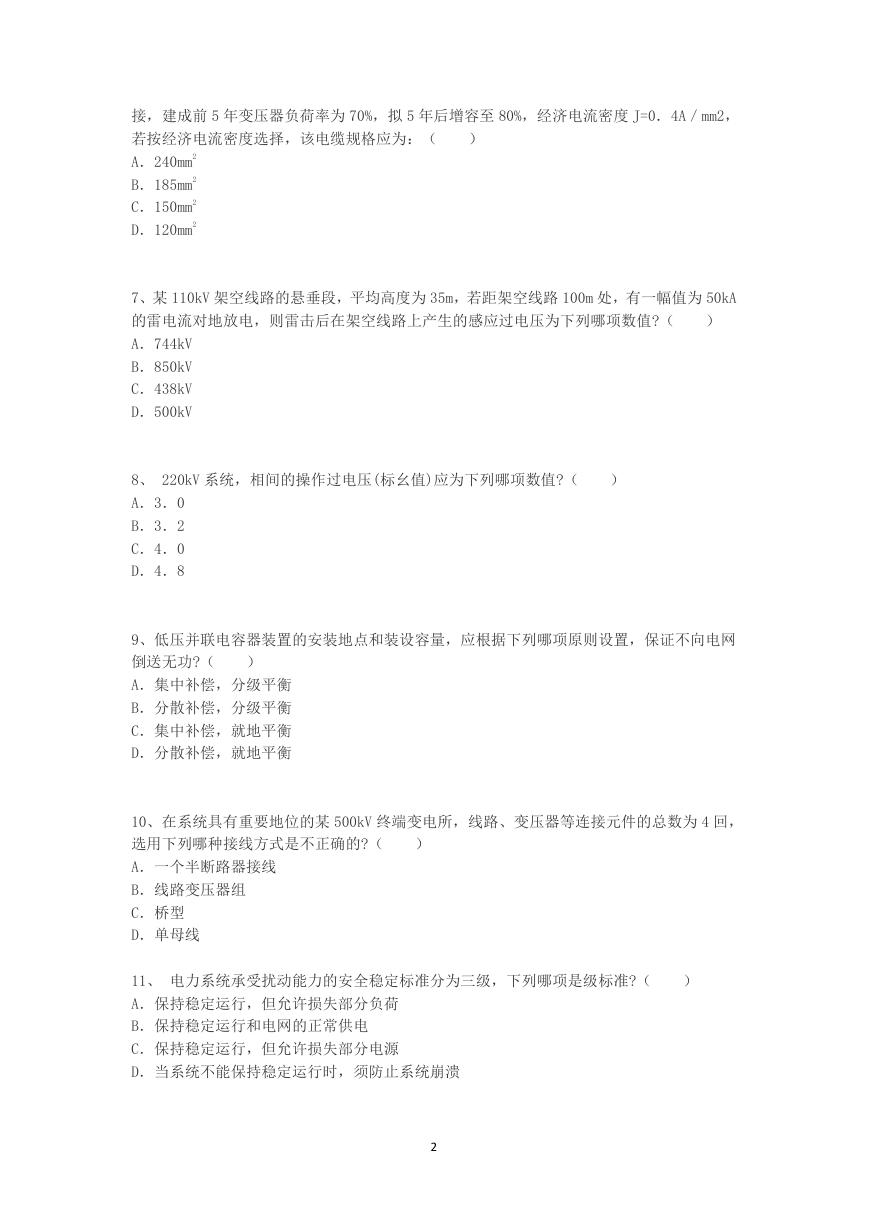

接，建成前 5 年变压器负荷率为 70%，拟 5 年后增容至 80%，经济电流密度 J=0．4A／mm2，
若按经济电流密度选择，该电缆规格应为：（
A．240mm2
B．185mm2
C．150mm2
D．120mm2
）
7、某 110kV 架空线路的悬垂段，平均高度为 35m，若距架空线路 100m 处，有一幅值为 50kA
的雷电流对地放电，则雷击后在架空线路上产生的感应过电压为下列哪项数值?（
A．744kV
B．850kV
C．438kV
D．500kV
）
8、 220kV 系统，相间的操作过电压(标幺值)应为下列哪项数值?（
A．3．0
B．3．2
C．4．0
D．4．8
）
）
9、低压并联电容器装置的安装地点和装设容量，应根据下列哪项原则设置，保证不向电网
倒送无功?（
A．集中补偿，分级平衡
B．分散补偿，分级平衡
C．集中补偿，就地平衡
D．分散补偿，就地平衡
10、在系统具有重要地位的某 500kV 终端变电所，线路、变压器等连接元件的总数为 4 回，
选用下列哪种接线方式是不正确的?（
A．一个半断路器接线
B．线路变压器组
C．桥型
D．单母线
）
11、 电力系统承受扰动能力的安全稳定标准分为三级，下列哪项是级标准?（
A．保持稳定运行，但允许损失部分负荷
B．保持稳定运行和电网的正常供电
C．保持稳定运行，但允许损失部分电源
D．当系统不能保持稳定运行时，须防止系统崩溃
）
2
）

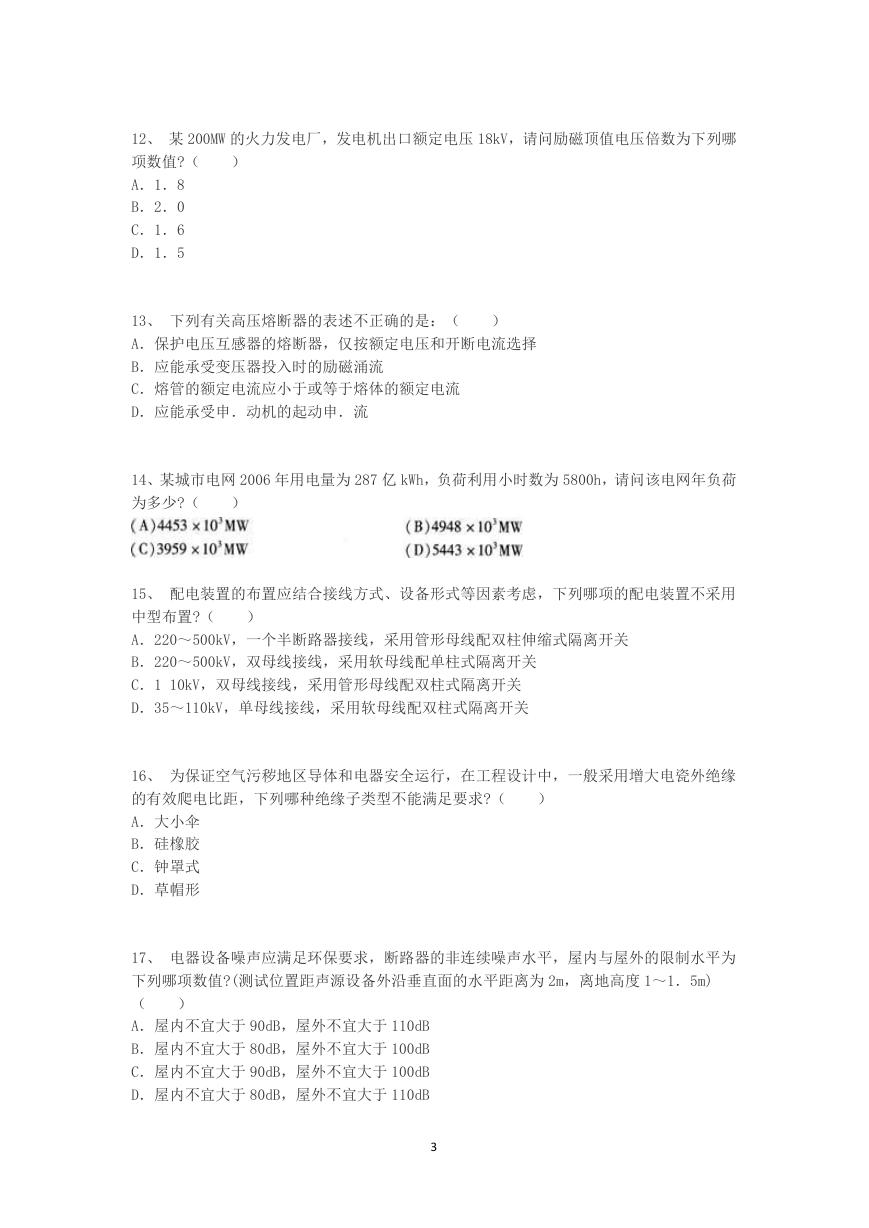

12、 某 200MW 的火力发电厂，发电机出口额定电压 18kV，请问励磁顶值电压倍数为下列哪
项数值?（
A．1．8
B．2．0
C．1．6
D．1．5
13、 下列有关高压熔断器的表述不正确的是：（
A．保护电压互感器的熔断器，仅按额定电压和开断电流选择
B．应能承受变压器投入时的励磁涌流
C．熔管的额定电流应小于或等于熔体的额定电流
D．应能承受申．动机的起动申．流
）
14、某城市电网 2006 年用电量为 287 亿 kWh，负荷利用小时数为 5800h，请问该电网年负荷
为多少?（
）
）
15、 配电装置的布置应结合接线方式、设备形式等因素考虑，下列哪项的配电装置不采用
中型布置?（
A．220～500kV，一个半断路器接线，采用管形母线配双柱伸缩式隔离开关
B．220～500kV，双母线接线，采用软母线配单柱式隔离开关
C．1 10kV，双母线接线，采用管形母线配双柱式隔离开关
D．35～110kV，单母线接线，采用软母线配双柱式隔离开关
16、 为保证空气污秽地区导体和电器安全运行，在工程设计中，一般采用增大电瓷外绝缘
的有效爬电比距，下列哪种绝缘子类型不能满足要求?（
A．大小伞
B．硅橡胶
C．钟罩式
D．草帽形
）
）
17、 电器设备噪声应满足环保要求，断路器的非连续噪声水平，屋内与屋外的限制水平为
下列哪项数值?(测试位置距声源设备外沿垂直面的水平距离为 2m，离地高度 1～1．5m)
（
A．屋内不宜大于 90dB，屋外不宜大于 110dB
B．屋内不宜大于 80dB，屋外不宜大于 100dB
C．屋内不宜大于 90dB，屋外不宜大于 100dB
D．屋内不宜大于 80dB，屋外不宜大于 110dB
3

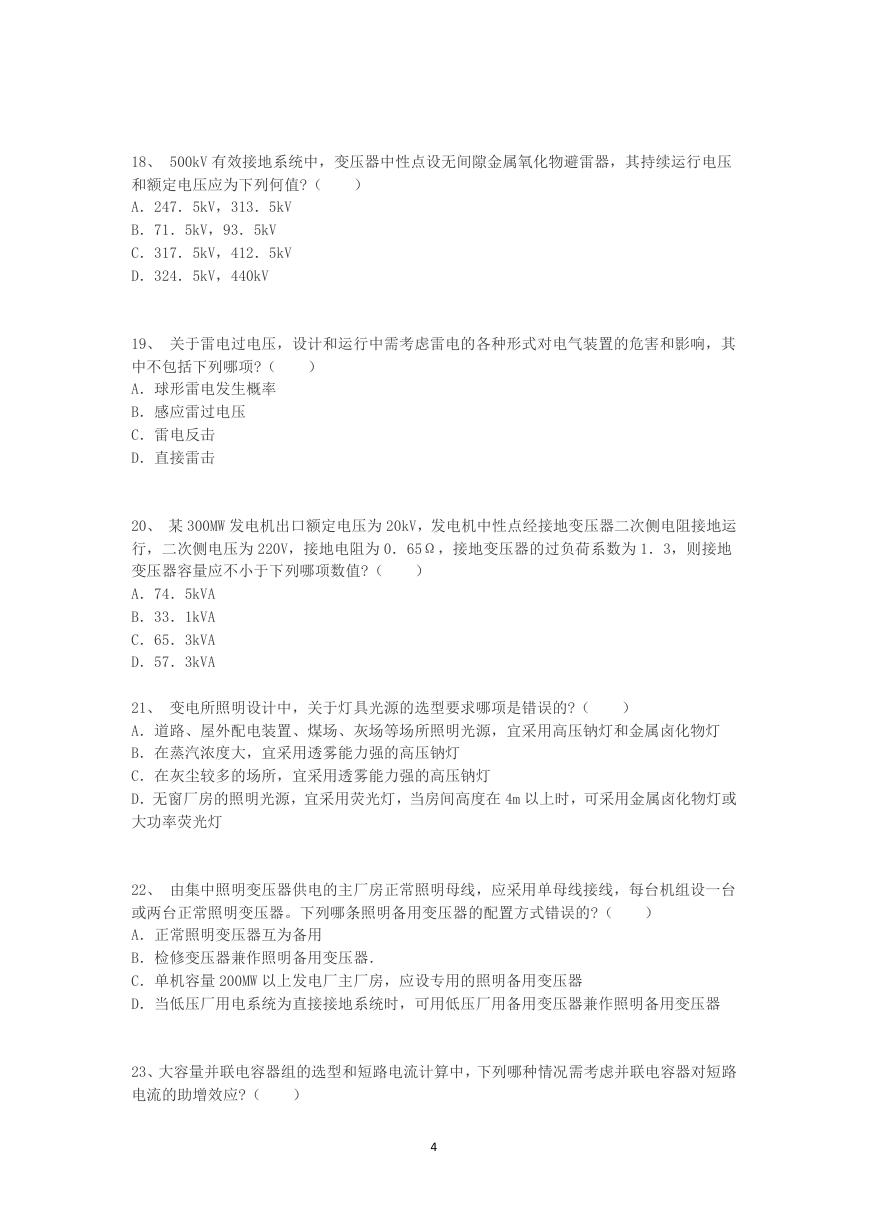

18、 500kV 有效接地系统中，变压器中性点设无间隙金属氧化物避雷器，其持续运行电压
和额定电压应为下列何值?（
A．247．5kV，313．5kV
B．71．5kV，93．5kV
C．317．5kV，412．5kV
D．324．5kV，440kV
）
）
19、 关于雷电过电压，设计和运行中需考虑雷电的各种形式对电气装置的危害和影响，其
中不包括下列哪项?（
A．球形雷电发生概率
B．感应雷过电压
C．雷电反击
D．直接雷击
20、 某 300MW 发电机出口额定电压为 20kV，发电机中性点经接地变压器二次侧电阻接地运
行，二次侧电压为 220V，接地电阻为 0．65Ω，接地变压器的过负荷系数为 1．3，则接地
变压器容量应不小于下列哪项数值?（
A．74．5kVA
B．33．1kVA
C．65．3kVA
D．57．3kVA
）
21、 变电所照明设计中，关于灯具光源的选型要求哪项是错误的?（
A．道路、屋外配电装置、煤场、灰场等场所照明光源，宜采用高压钠灯和金属卤化物灯
B．在蒸汽浓度大，宜采用透雾能力强的高压钠灯
C．在灰尘较多的场所，宜采用透雾能力强的高压钠灯
D．无窗厂房的照明光源，宜采用荧光灯，当房间高度在 4m 以上时，可采用金属卤化物灯或
大功率荧光灯
）
22、 由集中照明变压器供电的主厂房正常照明母线，应采用单母线接线，每台机组设一台
或两台正常照明变压器。下列哪条照明备用变压器的配置方式错误的?（
A．正常照明变压器互为备用
B．检修变压器兼作照明备用变压器．
C．单机容量 200MW 以上发电厂主厂房，应设专用的照明备用变压器
D．当低压厂用电系统为直接接地系统时，可用低压厂用备用变压器兼作照明备用变压器
）
23、大容量并联电容器组的选型和短路电流计算中，下列哪种情况需考虑并联电容器对短路
电流的助增效应?（
）
4

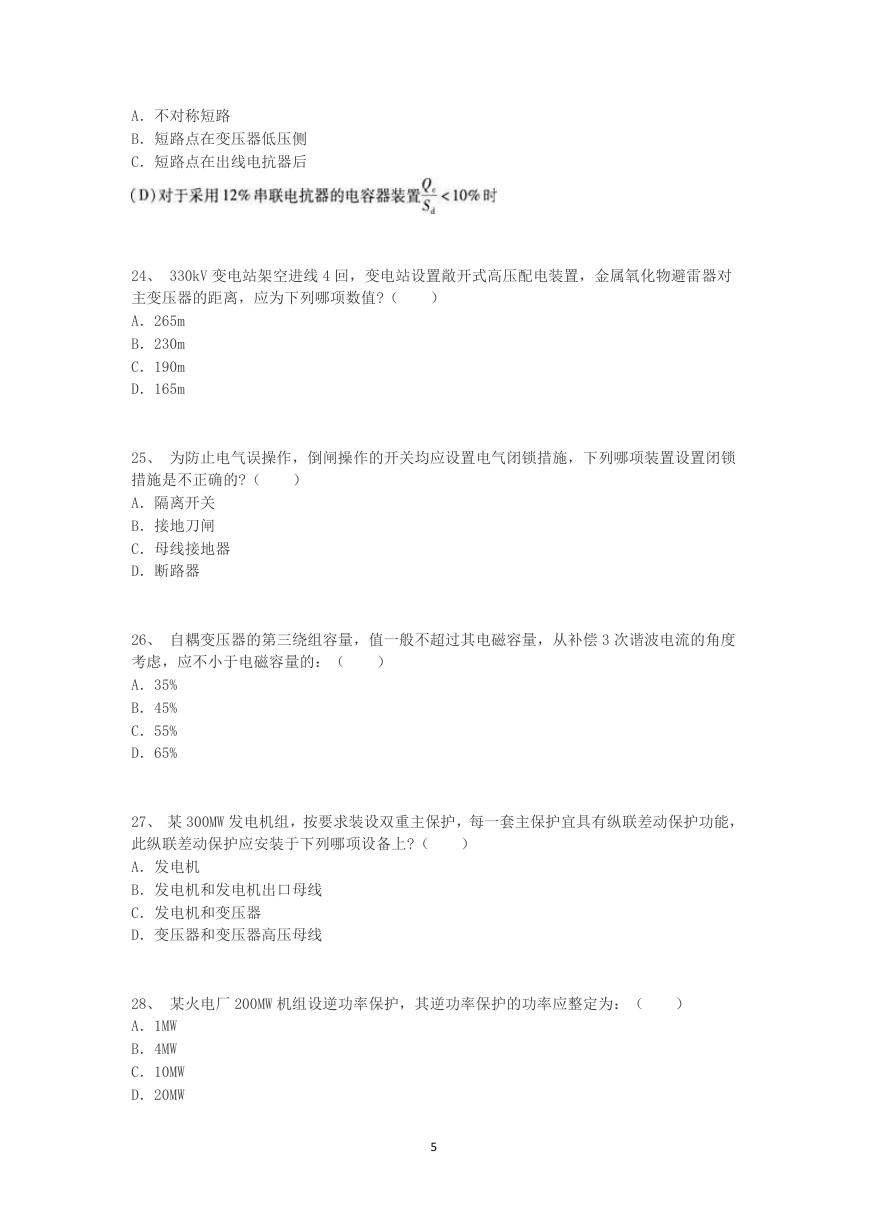

A．不对称短路
B．短路点在变压器低压侧
C．短路点在出线电抗器后
24、 330kV 变电站架空进线 4 回，变电站设置敞开式高压配电装置，金属氧化物避雷器对
主变压器的距离，应为下列哪项数值?（
A．265m
B．230m
C．190m
D．165m
）
）
25、 为防止电气误操作，倒闸操作的开关均应设置电气闭锁措施，下列哪项装置设置闭锁
措施是不正确的?（
A．隔离开关
B．接地刀闸
C．母线接地器
D．断路器
26、 自耦变压器的第三绕组容量，值一般不超过其电磁容量，从补偿 3 次谐波电流的角度
考虑，应不小于电磁容量的：（
A．35%
B．45%
C．55%
D．65%
）
27、 某 300MW 发电机组，按要求装设双重主保护，每一套主保护宜具有纵联差动保护功能，
此纵联差动保护应安装于下列哪项设备上?（
A．发电机
B．发电机和发电机出口母线
C．发电机和变压器
D．变压器和变压器高压母线
）
28、 某火电厂 200MW 机组设逆功率保护，其逆功率保护的功率应整定为：（
A．1MW
B．4MW
C．10MW
D．20MW
）
5
29、 某 220V 直流系统，蓄电池共 104 个，单个蓄电池浮充电电压为 2．23V，均衡充电电
压为 2．33V，开路电压为 2．50V，单个蓄电池内阻 10．5mΩ，连接直流母线的电缆电阻为
5．85mΩ，忽略其他连接或接触电阻，请问若在蓄电池组连接的直流母线上发生短路，短路
电流为下列哪项数值?（
A．211A
B．Z54A
C．237A
D．221A
）
）
30、 某火电厂厂用电系统的接地电容电流为 5A，则厂用电系统宜采用下列哪种接地方式?
（
A．经消弧线圈接地
B．高电阻接地
C．低电阻接地
D．直接接地
31、下列有关低压断路器和熔断器的额定短路分断能力校验的表述哪个是不正确的?（
A．断路器和熔断器安装地点的短路功率因数值应不低于断路器和熔断器的额定短路功率因
数值
B．断路器和熔断器安全地点的预期短路电流值应不大于允许的额定短路分断能力
C．安装地点的预期短路电流值，指分段瞬间一个周波内的周期性分量有效值，对于动作时
间大于 4 个周波的断路器，可不计及异步电动机的反馈电流
D．当安装地点的短路功率因数高于断路器和熔断器的额定短路功率因数时，额定电路分断
能力宜留有适当裕度
）
）
32、某 500kV 变电站，站用通风机 150kW、微机保护及监控单元 50kW、变压器冷却装置 60kW、
雨水泵 10kW，其他电热负荷 150kW、照明负荷 50kW，则所用变压器计算容量为下列哪项数
值?（
A．429．5kVA
B．370kVA
C．421kVA
D．378．5kVA
33、 某 500kV 双回架空线路的潜供电流为 13．3A，潜供电流的自灭时间等于单相自动重合
闸无电流间隙时间减去弧道去游离时间，请问无电流间歇时问应为下列哪项数值?(采用经验
公式)（
A．0．58s
B．0．78s
C．1．0s
）
6

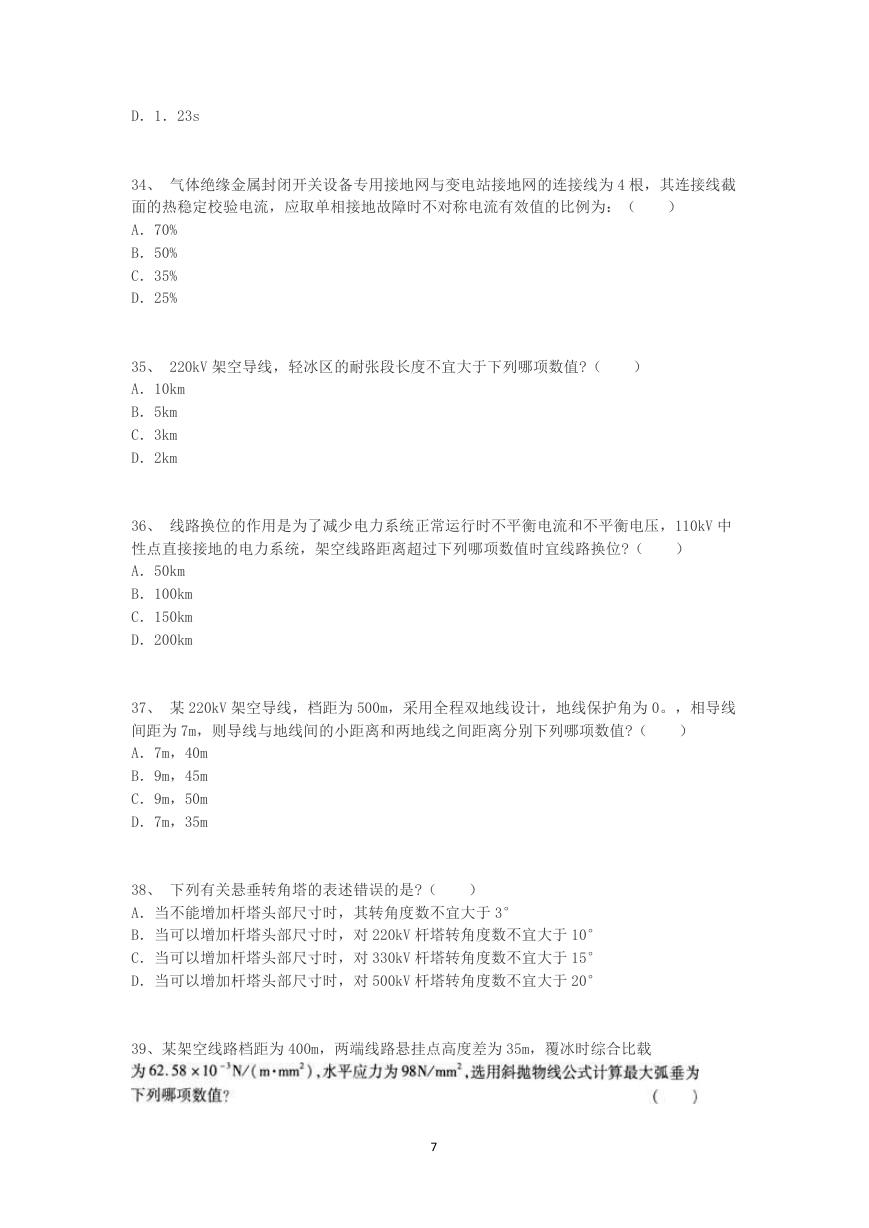

D．1．23s
34、 气体绝缘金属封闭开关设备专用接地网与变电站接地网的连接线为 4 根，其连接线截
面的热稳定校验电流，应取单相接地故障时不对称电流有效值的比例为：（
A．70%
B．50%
C．35%
D．25%
）
35、 220kV 架空导线，轻冰区的耐张段长度不宜大于下列哪项数值?（
A．10km
B．5km
C．3km
D．2km
）
36、 线路换位的作用是为了减少电力系统正常运行时不平衡电流和不平衡电压，110kV 中
性点直接接地的电力系统，架空线路距离超过下列哪项数值时宜线路换位?（
A．50km
B．100km
C．150km
D．200km
）
37、 某 220kV 架空导线，档距为 500m，采用全程双地线设计，地线保护角为 0。，相导线
间距为 7m，则导线与地线间的小距离和两地线之间距离分别下列哪项数值?（
A．7m，40m
B．9m，45m
C．9m，50m
D．7m，35m
）
38、 下列有关悬垂转角塔的表述错误的是?（
A．当不能增加杆塔头部尺寸时，其转角度数不宜大于 3°
B．当可以增加杆塔头部尺寸时，对 220kV 杆塔转角度数不宜大于 10°
C．当可以增加杆塔头部尺寸时，对 330kV 杆塔转角度数不宜大于 15°
D．当可以增加杆塔头部尺寸时，对 500kV 杆塔转角度数不宜大于 20°
）
39、某架空线路档距为 400m，两端线路悬挂点高度差为 35m，覆冰时综合比载
7
A．13．58m
B．12．77m
C．12．82m
D．11．49m
40、 用于抑制悬垂绝缘子串及跳线绝缘子串摇摆角度过大，应选用下列哪种金具?（
A．防振锤
B．间隔棒
C．阻尼线
D．重锤
）
二、多项选择题(共 30 题。每题 2 分，每题的备选项中有 2 个或 2 个以上符合题意。错选、
少选、多选均不得分)
41、机组容量为 300MW 的火力发电厂，下列哪些位置或设备宜配置水喷雾或细水雾的灭火介
质?（
）
A．电缆隧道
B．柴油发电机房及油箱
C．封闭式运煤栈桥或运煤隧道
D．点火油罐
42、下列有关燃煤电厂电缆及电缆敷设表述哪些是正确的?（
A．在电缆竖井中，每间隔约 7m 宜设置防火封堵
B．在电缆隧道或电缆沟通向建筑物人口处应设置防火墙
C．电缆沟内每间距 90m 处应设置防火墙
D．电缆廊道内宜每隔 60m 划分防火隔段．
）
43、有关变压器冷却方式，下列表述正确的是?（
A．自冷变压器，风冷变压器
B．强迫油循环自冷变压器，强迫油循环风冷变压器
C．强迫导向油循环自冷变压器
D．强迫导向油循环水冷变压器
）
）
44、自耦变压器较同容量的普通变压器材料用量小，造价低，损耗少，效率高，下列哪些情
况可选用自耦变压器?（
A．容量为 200MW 及以上的机组，主厂房及网控楼内的低压厂用变压器
B．单机容量在 125MW 及以下，且两级升高电压均为直接接地系统，其送电方向主要由低压
送向高、中压侧，或低压和中压送向高压侧，无高压和低压同时向中压送电的要求
C．当单机容量在 200MW 及以上时，高压和中压系统之间需设电气联络时
D．在 330kV 及以上的变电所中，宜优先选用
8
