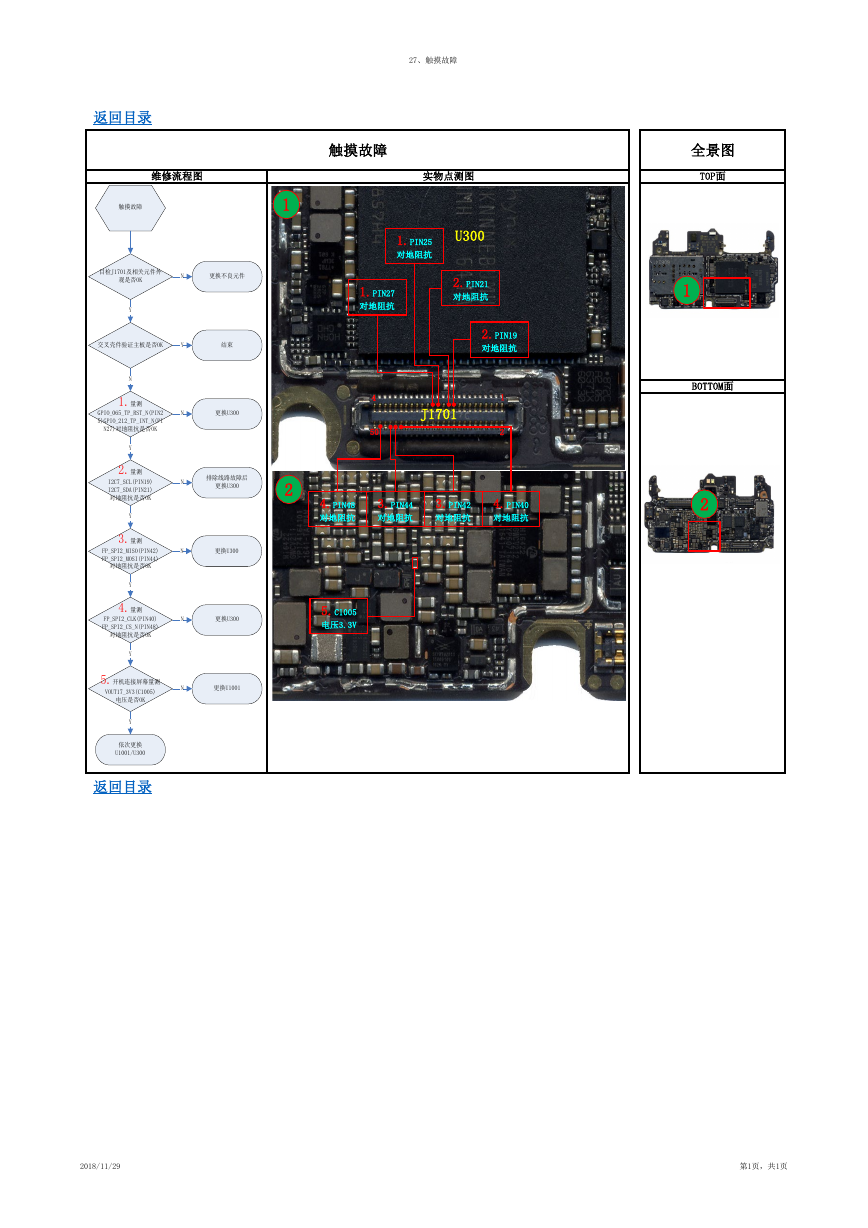

27、触摸故障 返回目录 维修流程图 实物点测图 触摸故障 触摸故障 1 目检J1701及相关元件外 观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 1.量测 GPIO_065_TP_RST_N(PIN2 5)GPIO_212_TP_INT_N(PI N27)对地阻抗是否OK N 更换U300 1.PIN25 对地阻抗 U300 2.PIN21 对地阻抗 1.PIN27 对地阻抗 2.PIN19 对地阻抗 1 2 4 50 J1701 排除线路故障后 更换U300 2 4.PIN48 对地阻抗 3.PIN44 对地阻抗 3.PIN42 对地阻抗 4.PIN40 对地阻抗 更换U300 更换U300 更换U1001 5.C1005 电压3.3V Y 2.量测 N N N I2C7_SCL(PIN19) I2C7_SDA(PIN21) 对地阻抗是否OK Y 3.量测 FP_SPI2_MISO(PIN42) FP_SPI2_MOSI(PIN44) 对地阻抗是否OK Y 4.量测 FP_SPI2_CLK(PIN40) FP_SPI2_CS_N(PIN48) 对地阻抗是否OK Y 5.开机连接屏幕量测 N VOUT17_3V3(C1005) 电压是否OK Y 依次更换 U1001/U300 返回目录 全景图 TOP面 1 BOTTOM面 2 2018/11/29 第1页，共1页
