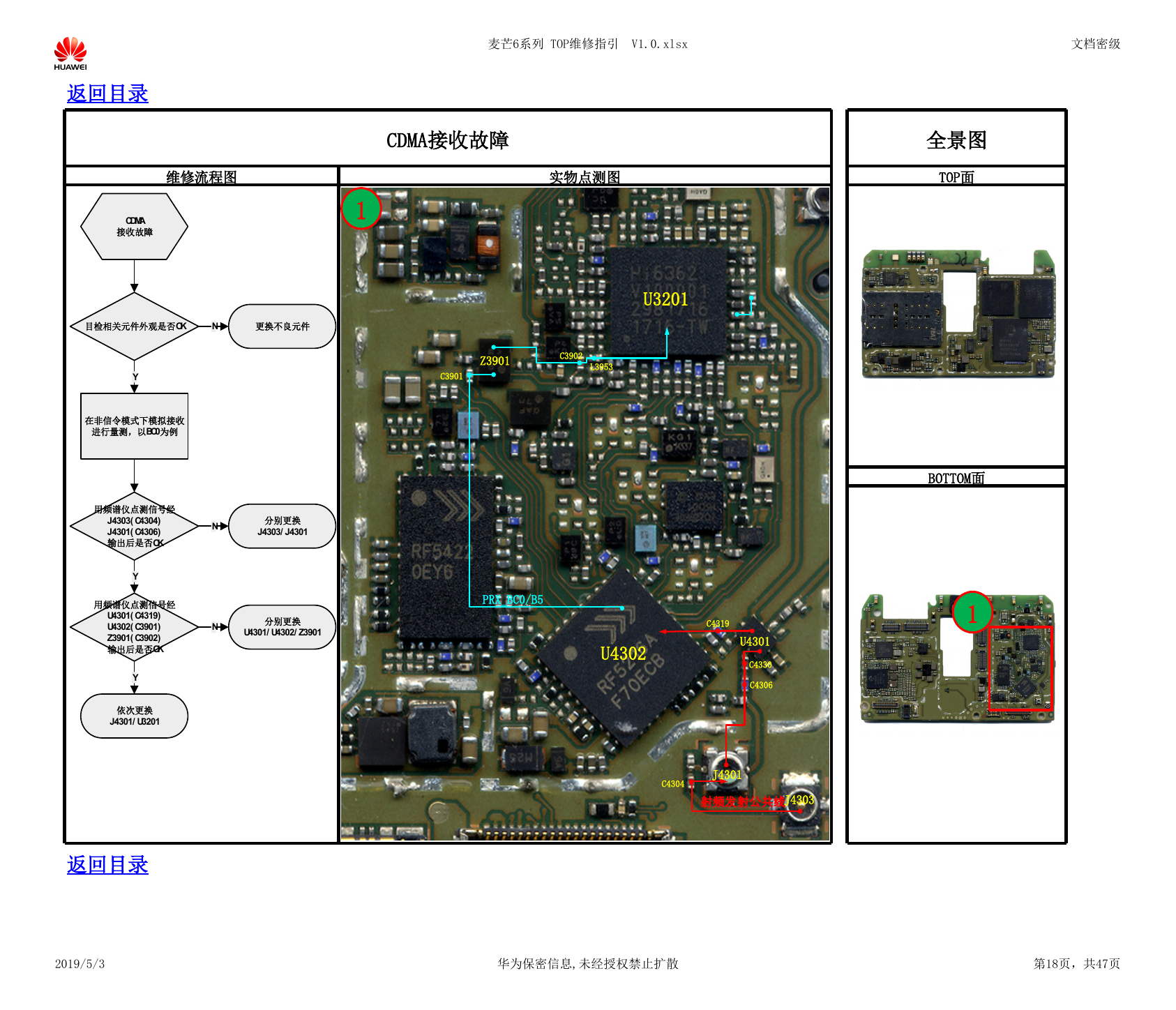

麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 返回目录 CDMA接收故障 维修流程图 实物点测图 全景图 TOP面 1 U3201 Z3901 C3902 L3953 C3901 BOTTOM面 1 PRX_BC0/B5 U4302 C4319 U4301 C4330 C4306 J4301 C4304 射频发射公共线 J4303 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第18页，共47页 CDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以BC0为例用频谱仪点测信号经J4303(C4304)J4301(C4306)输出后是否OKY分别更换J4303/J4301NN用频谱仪点测信号经U4301(C4319)U4302(C3901)Z3901(C3902)输出后是否OKNY分别更换U4301/U4302/Z3901Y依次更换J4301/U3201
