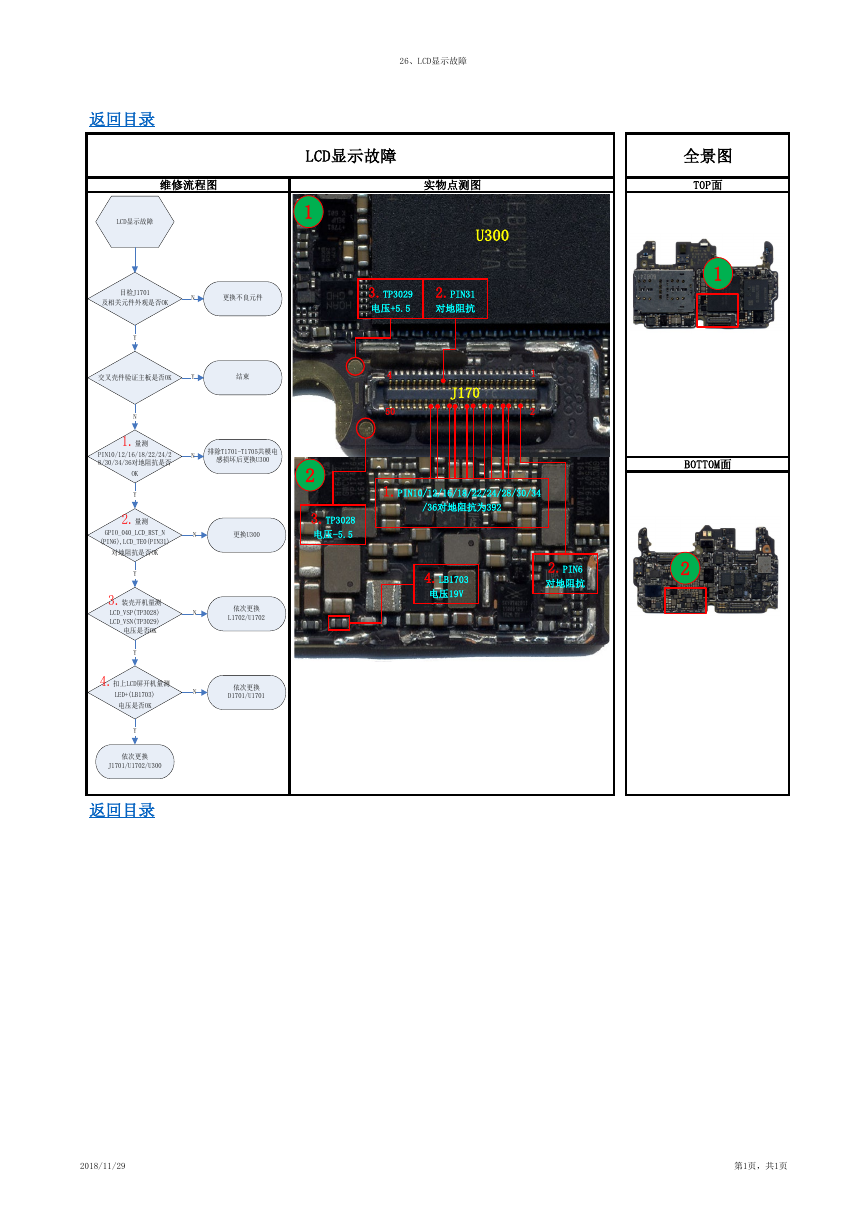

1 2 U300 3.TP3029 电压+5.5 2.PIN31 对地阻抗 4 50 J170 1 2 1.PIN10/12/16/18/22/24/28/30/34 /36对地阻抗为392 全景图 TOP面 1 BOTTOM面 4.LB1703 电压19V 2.PIN6 对地阻抗 2 26、LCD显示故障 LCD显示故障 维修流程图 实物点测图 返回目录 LCD显示故障 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 排除T1701-T1705共模电 感损坏后更换U300 更换U300 3.TP3028 电压-5.5 依次更换 L1702/U1702 依次更换 D1701/U1701 N N N N 1.量测 PIN10/12/16/18/22/24/2 8/30/34/36对地阻抗是否 OK Y 2.量测 GPIO_040_LCD_RST_N (PIN6),LCD_TE0(PIN31) 对地阻抗是否OK Y 3.装壳开机量测 LCD_VSP(TP3028) LCD_VSN(TP3029) 电压是否OK Y 4.扣上LCD屏开机量测 LED+(LB1703) 电压是否OK Y 依次更换 J1701/U1702/U300 返回目录 2018/11/29 第1页，共1页
