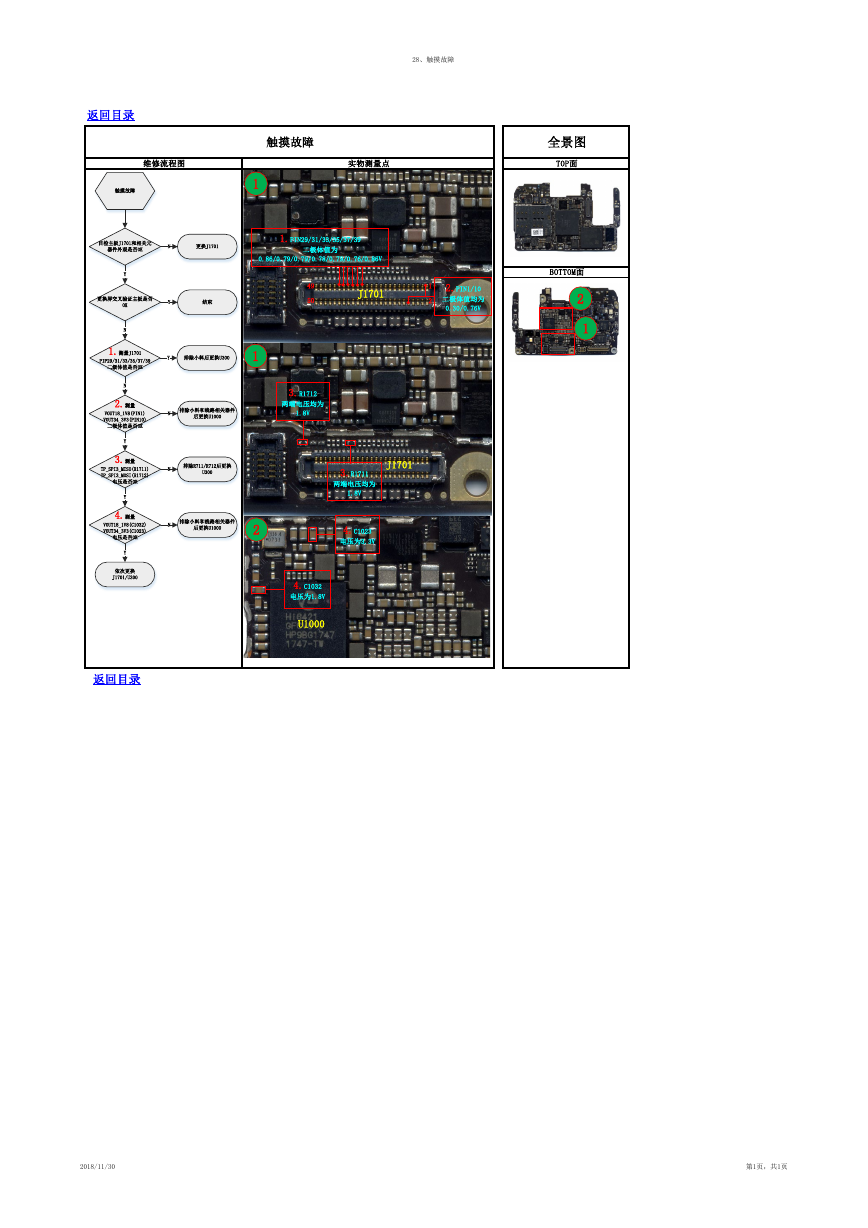

全景图 TOP面 BOTTOM面 2 1 28、触摸故障 返回目录 触摸故障 维修流程图 实物测量点 触摸故障 1 N Y 更换J1701 结束 1.PIN29/31/33/35/37/39 二极体值为 0.86/0.79/0.79/0.78/0.79/0.76/0.86V 49 50 J1701 1 2 2.PIN1/10 二极体值均为 0.30/0.76V Y 排除小料后更换U300 1 N N N 排除小料和线路相关器件 后更换U1000 排除R711/R712后更换 U300 排除小料和线路相关器件 后更换U1000 2 3.R1712 两端电压均为 1.8V 4.C1032 电压为1.8V U1000 J1701 3.R1711 两端电压均为 1.8V 4.C1023 电压为3.3V 目检主板J1701和相关元 器件外观是否OK Y 更换屏交叉验证主板是否 OK N 1.测量J1701 PIP29/31/33/35/37/39 二级体值是否OK N 2.测量 VOUT18_1V8(PIN1) VOUT34_3V3(PIN10) 二极体值是否OK Y 3.测量 TP_SPI3_MISO(R1711) TP_SPI3_MOSI(R1712) 电压是否OK Y 4.测量 VOUT18_1V8(C1032) VOUT34_3V3(C1023) 电压是否OK Y 依次更换 J1701/U300 返回目录 2018/11/30 第1页，共1页
