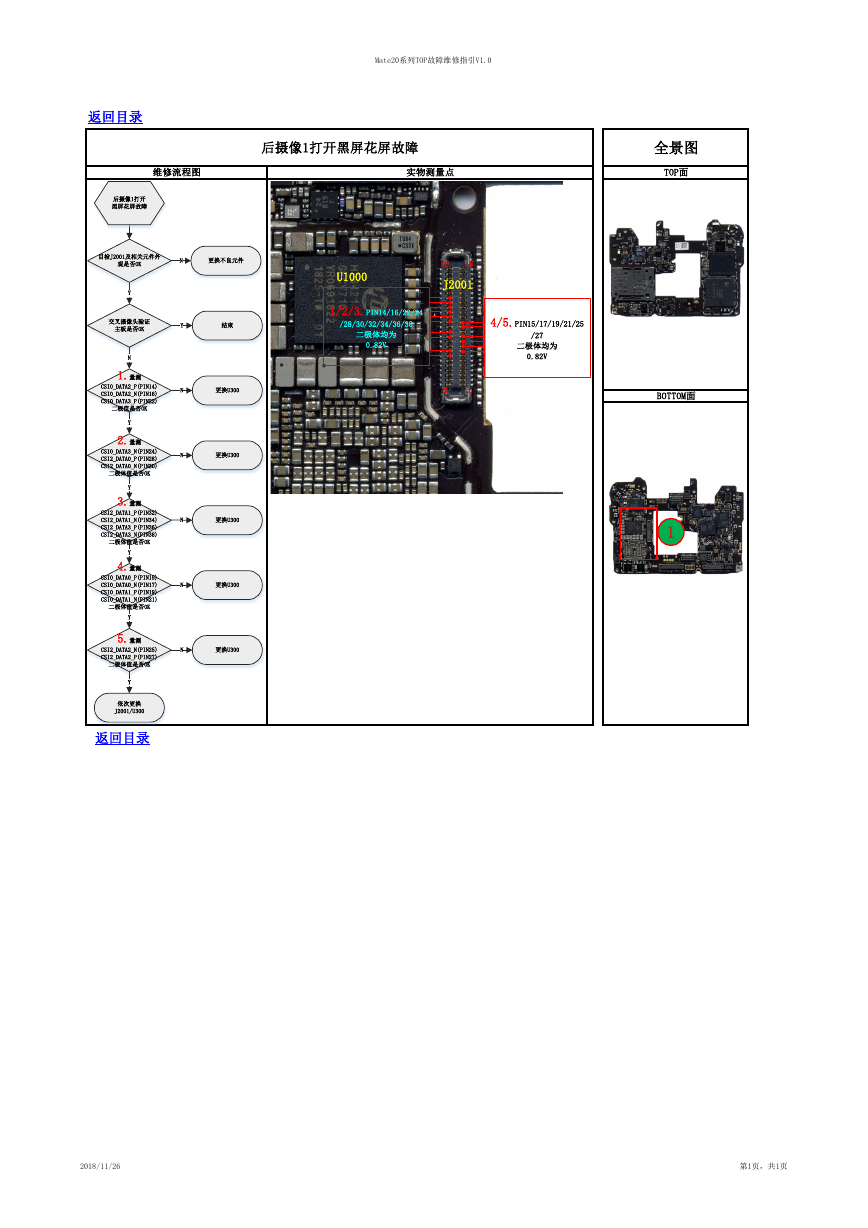

Mate20系列TOP故障维修指引V1.0 返回目录 后摄像1打开 黑屏花屏故障 后摄像1打开黑屏花屏故障 维修流程图 实物测量点 全景图 TOP面 U1000 50 49 J2001 1/2/3.PIN14/16/22/24 /28/30/32/34/36/38 二极体均为 0.82V 4/5.PIN15/17/19/21/25 /27 二极体均为 0.82V 2 1 BOTTOM面 1 目检J2001及相关元件外 观是否OK N 更换不良元件 结束 更换U300 更换U300 更换U300 更换U300 更换U300 Y N N N N N Y 交叉摄像头验证 主板是否OK N 1.量测 CSI0_DATA2_P(PIN14) CSI0_DATA2_N(PIN16) CSI0_DATA3_P(PIN22) 二极值是否OK Y 2.量测 CSI0_DATA3_N(PIN24) CSI2_DATA0_P(PIN28) CSI2_DATA0_N(PIN30) 二极体值是否OK Y 3.量测 CSI2_DATA1_P(PIN32) CSI2_DATA1_N(PIN34) CSI2_DATA3_P(PIN36) CSI2_DATA3_N(PIN38) 二极体值是否OK Y 4.量测 CSI0_DATA0_P(PIN15) CSI0_DATA0_N(PIN17) CSI0_DATA1_P(PIN19) CSI0_DATA1_N(PIN21) 二极体值是否OK Y 5.量测 CSI2_DATA2_N(PIN25) CSI2_DATA2_P(PIN27) 二极体值是否OK Y 依次更换 J2001/U300 返回目录 2018/11/26 第1页，共1页
