火灾报警控制器 NFS2-3030 用户手册.doc

发布时间：2022-01-26 发布人：admin 分类：说明书资料大小：1.36M 资料格式：doc 举报版权申诉

第1页 / 共74页

第2页 / 共74页

第3页 / 共74页

第4页 / 共74页

第5页 / 共74页

第6页 / 共74页

第7页 / 共74页

第8页 / 共74页

第1章系统概述

1.1关于手册

1.2特性

1.3系统部件

1.3.1CPU2-3030中央处理单元

1.3.2电源

1.3.3回路

1.3.4其它可选设备

1.4机箱

第2章安装

2.1安装前的准备工作

2.2机箱

2.3安装支架及电路板

2.3.1CHS-M3安装支架

2.3.2CPU2-3030的安装

2.3.3安装回路卡和网卡

2.3.4CHS-4L安装支架

2.3.5DP-DISP及ADP-4B装饰门

2.4设备连接

2.4.1网卡

2.4.2回路卡

2.4.3电源

2.4.3.1 概述

2.4.3.2 连接电源

2.4.3.3 检查AC电源

2.4.3.4 辅助电源连接

2.4.4回路接线（SLC）

2.4.4.1 概述

2.4.4.2 容量

2.4.4.3 回路线

2.5连接编程PC机

2.6系统测试

2.6.1验收测试

2.6.2定期测试及维护

2.6.3操作检测

2.6.4电池检测及维护

第3章操作

3.1简介

3.2显示/键盘

3.3 信息格式

3.3.1点事件格式

3.3.2更多信息

3.3.3系统事件格式

3.4操作菜单

3.5控制器操作

3.5.1系统正常

3.5.2确认事件

3.5.3火警事件

3.5.4故障事件

3.5.5预警事件

3.5.6反馈事件

3.5.7监管事件

3.5.8隔离事件

3.5.9联动事件

3.6读状态信息

3.6.1感烟探测器

3.6.2感温探测器

3.6.3监视模块

3.6.4控制模块

3.6.5普通区

3.6.6逻辑区

第4章编程

4.1编程特点

4.2基本流程

4.3密码

4.3.1用户密码

4.3.2密码错误或忘记密码

4.4 编程界面

4.5点编程

4.5.1探测器

4.5.2 模块

4.6.2.1 监视模块

4.6.2.2控制模块

4.5.3 普通区

4.5.4 逻辑区

4.6 删除菜单

4.7 自动编程菜单

4.7.1 创建新程序

4.7.2 添加/删除设备

4.7.3 自动编程结果

4.7.4错误处理

第5章改变状态

5.1 隔离/恢复点

5.2 探测器灵敏度

5.3清除历史纪录

5.4修改时间/日期

5.5输出开启/关闭

附录A 电气参数

A.1 工作电源

A.2 回路特性

A.3接线要求

附录B：CBE、区和等式

B.1 区

B.2 等式

B.3变量

B.4逻辑功能

B.5时间操作功能

B.6逻辑等式构成举例

附录C：探测器初始化

C.1概述

C.2探测器类型改变

火灾报警控制器 NFS2-3030 用户手册

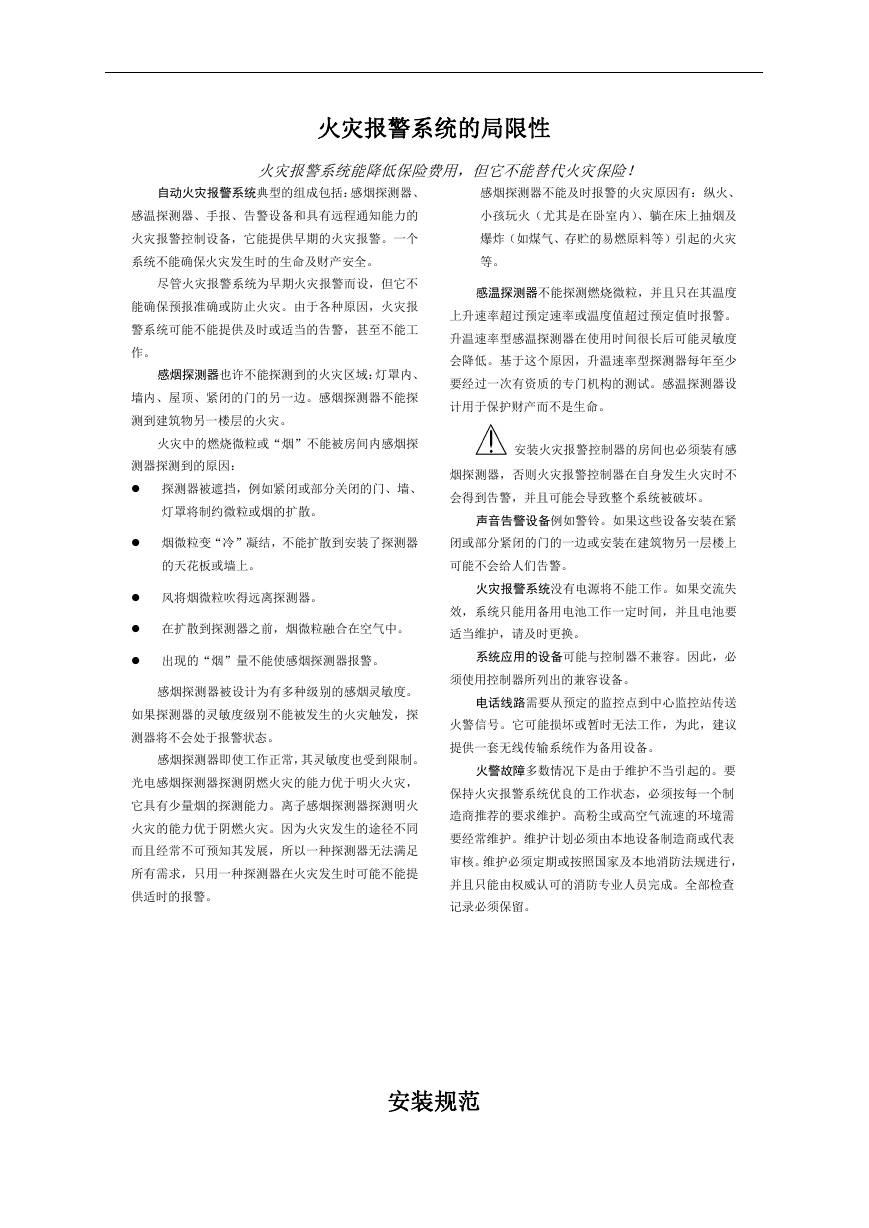

火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感烟探测器不能及时报警的火灾原因有：纵火、感温探测器、手报、告警设备和具有远程通知能力的小孩玩火（尤其是在卧室内）、躺在床上抽烟及火灾报警控制设备，它能提供早期的火灾报警。一个爆炸（如煤气、存贮的易燃原料等）引起的火灾系统不能确保火灾发生时的生命及财产安全。等。尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。感烟探测器不能探测到建筑物另一楼层的火灾。火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：  探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。升温速率型感温探测器在使用时间很长后可能灵敏度会降低。基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。感温探测器设计用于保护财产而不是生命。安装火灾报警控制器的房间也必须装有感烟探测器，否则火灾报警控制器在自身发生火灾时不会得到告警，并且可能会导致整个系统被破坏。声音告警设备例如警铃。如果这些设备安装在紧  烟微粒变“冷”凝结，不能扩散到安装了探测器闭或部分紧闭的门的一边或安装在建筑物另一层楼上的天花板或墙上。可能不会给人们告警。  风将烟微粒吹得远离探测器。火灾报警系统没有电源将不能工作。如果交流失效，系统只能用备用电池工作一定时间，并且电池要  在扩散到探测器之前，烟微粒融合在空气中。适当维护，请及时更换。  出现的“烟”量不能使感烟探测器报警。系统应用的设备可能与控制器不兼容。因此，必感烟探测器被设计为有多种级别的感烟灵敏度。如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。感烟探测器即使工作正常，其灵敏度也受到限制。光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。离子感烟探测器探测明火火灾的能力优于阴燃火灾。因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。须使用控制器所列出的兼容设备。电话线路需要从预定的监控点到中心监控站传送火警信号。它可能损坏或暂时无法工作，为此，建议提供一套无线传输系统作为备用设备。火警故障多数情况下是由于维护不当引起的。要保持火灾报警系统优良的工作状态，必须按每一个制造商推荐的要求维护。高粉尘或高空气流速的环境需要经常维护。维护计划必须由本地设备制造商或代表审核。维护必须定期或按照国家及本地消防法规进行，并且只能由权威认可的消防专业人员完成。全部检查记录必须保留。安装规范

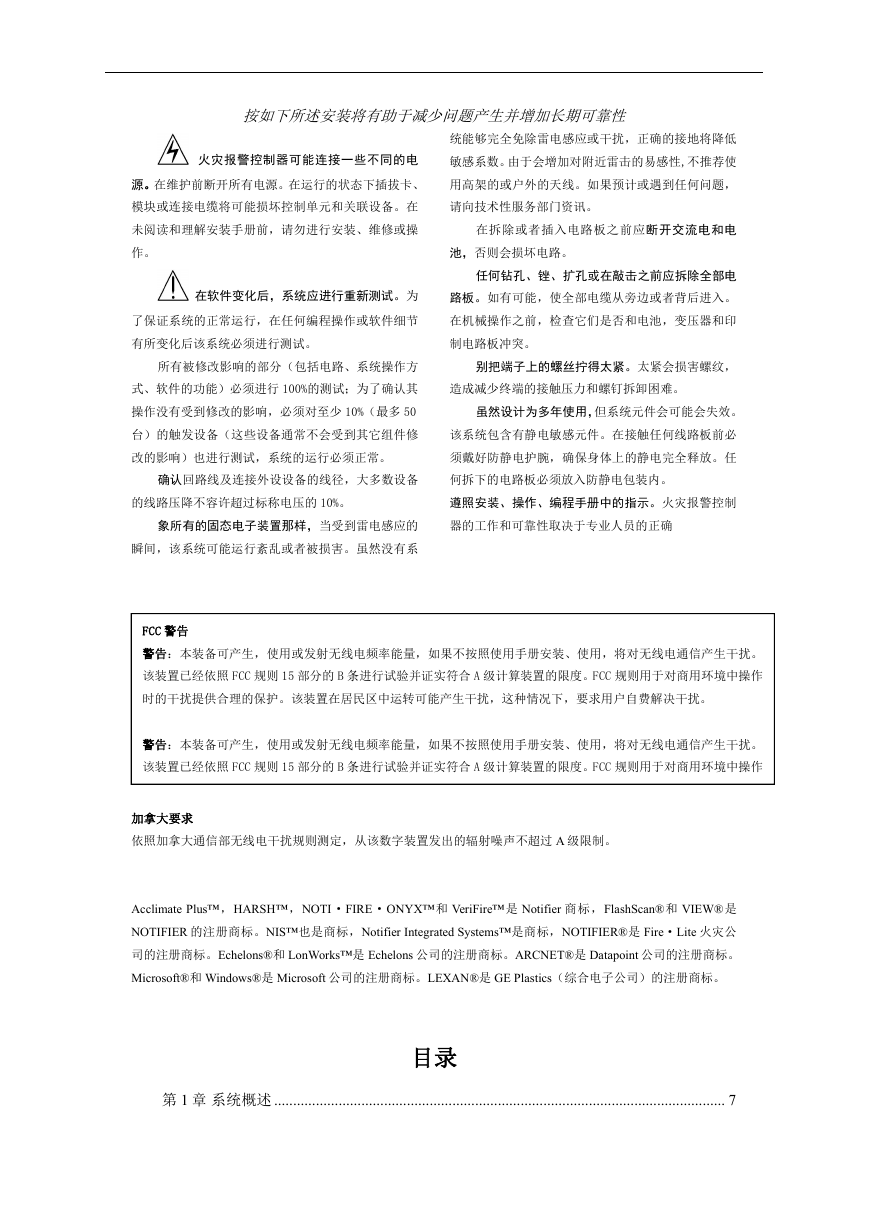

按如下所述安装将有助于减少问题产生并增加长期可靠性统能够完全免除雷电感应或干扰，正确的接地将降低火灾报警控制器可能连接一些不同的电敏感系数。由于会增加对附近雷击的易感性,不推荐使源。在维护前断开所有电源。在运行的状态下插拔卡、用高架的或户外的天线。如果预计或遇到任何问题，模块或连接电缆将可能损坏控制单元和关联设备。在请向技术性服务部门资讯。未阅读和理解安装手册前，请勿进行安装、维修或操在拆除或者插入电路板之前应断开交流电和电作。池，否则会损坏电路。任何钻孔、锉、扩孔或在敲击之前应拆除全部电在软件变化后，系统应进行重新测试。为路板。如有可能，使全部电缆从旁边或者背后进入。了保证系统的正常运行，在任何编程操作或软件细节在机械操作之前，检查它们是否和电池，变压器和印有所变化后该系统必须进行测试。制电路板冲突。所有被修改影响的部分（包括电路、系统操作方别把端子上的螺丝拧得太紧。太紧会损害螺纹，式、软件的功能）必须进行 100%的测试；为了确认其造成减少终端的接触压力和螺钉拆卸困难。操作没有受到修改的影响，必须对至少 10%（最多 50 虽然设计为多年使用，但系统元件会可能会失效。台）的触发设备（这些设备通常不会受到其它组件修该系统包含有静电敏感元件。在接触任何线路板前必改的影响）也进行测试，系统的运行必须正常。须戴好防静电护腕，确保身体上的静电完全释放。任确认回路线及连接外设设备的线径，大多数设备何拆下的电路板必须放入防静电包装内。的线路压降不容许超过标称电压的 10%。遵照安装、操作、编程手册中的指示。火灾报警控制象所有的固态电子装置那样，当受到雷电感应的器的工作和可靠性取决于专业人员的正确瞬间，该系统可能运行紊乱或者被损害。虽然没有系 FCC 警告警告：本装备可产生，使用或发射无线电频率能量，如果不按照使用手册安装、使用，将对无线电通信产生干扰。该装置已经依照 FCC 规则 15 部分的 B 条进行试验并证实符合 A 级计算装置的限度。FCC 规则用于对商用环境中操作时的干扰提供合理的保护。该装置在居民区中运转可能产生干扰，这种情况下，要求用户自费解决干扰。警告：本装备可产生，使用或发射无线电频率能量，如果不按照使用手册安装、使用，将对无线电通信产生干扰。该装置已经依照 FCC 规则 15 部分的 B 条进行试验并证实符合 A 级计算装置的限度。FCC 规则用于对商用环境中操作加拿大要求依照加拿大通信部无线电干扰规则测定，从该数字装置发出的辐射噪声不超过 A 级限制。 Acclimate Plus™，HARSH™，NOTI·FIRE·ONYX™和 VeriFire™是 Notifier 商标，FlashScan®和 VIEW®是 NOTIFIER 的注册商标。NIS™也是商标，Notifier Integrated Systems™是商标，NOTIFIER®是 Fire·Lite 火灾公司的注册商标。Echelons®和 LonWorks™是 Echelons 公司的注册商标。ARCNET®是 Datapoint 公司的注册商标。 Microsoft®和 Windows®是 Microsoft 公司的注册商标。LEXAN®是 GE Plastics（综合电子公司）的注册商标。目录第 1 章系统概述 ....................................................................................................................... 7

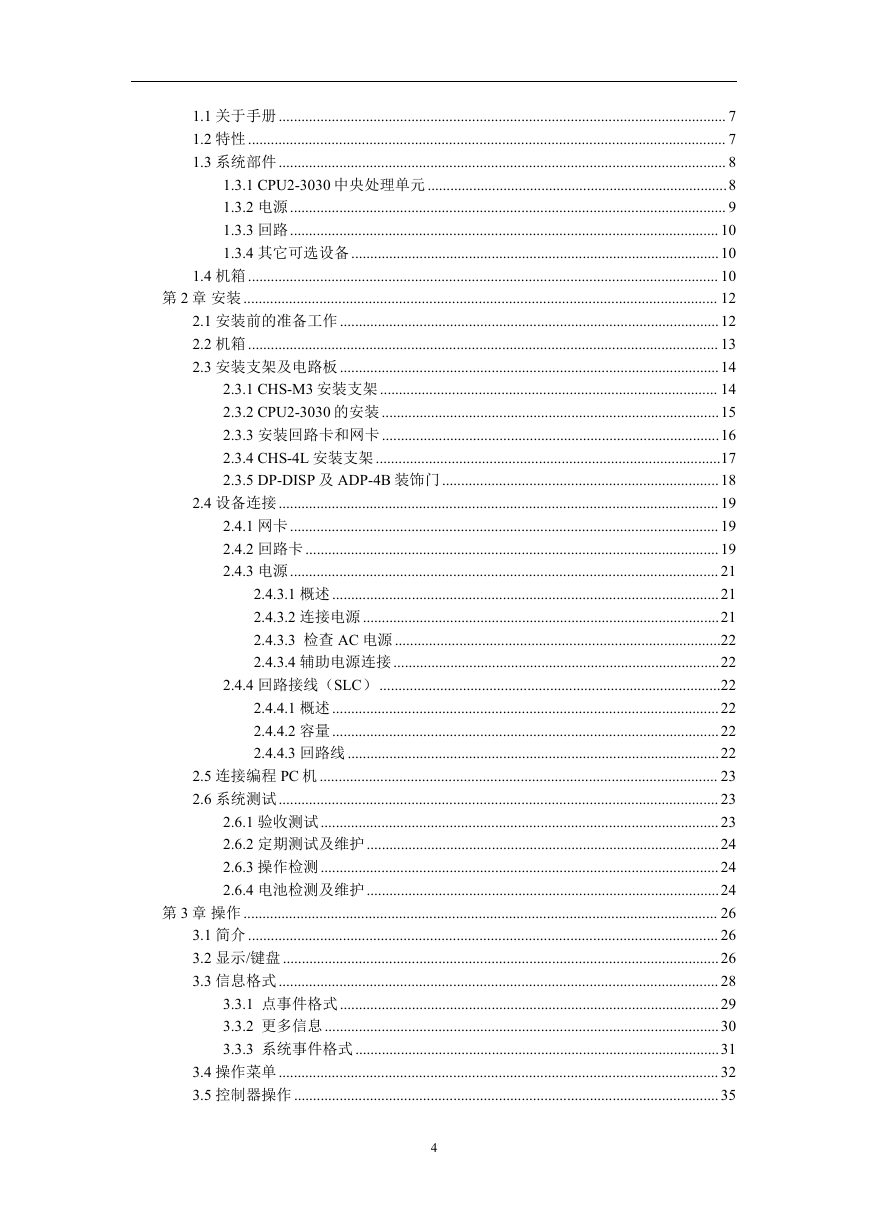

1.1 关于手册 ...................................................................................................................... 7 1.2 特性 .............................................................................................................................. 7 1.3 系统部件 ...................................................................................................................... 8 1.3.1 CPU2-3030 中央处理单元 ...............................................................................8 1.3.2 电源................................................................................................................... 9 1.3.3 回路................................................................................................................. 10 1.3.4 其它可选设备.................................................................................................10 1.4 机箱 ............................................................................................................................ 10 第 2 章安装 ............................................................................................................................. 12 2.1 安装前的准备工作 ....................................................................................................12 2.2 机箱 ............................................................................................................................ 13 2.3 安装支架及电路板 ....................................................................................................14 2.3.1 CHS-M3 安装支架 ......................................................................................... 14 2.3.2 CPU2-3030 的安装 .........................................................................................15 2.3.3 安装回路卡和网卡.........................................................................................16 2.3.4 CHS-4L 安装支架 ...........................................................................................17 2.3.5 DP-DISP 及 ADP-4B 装饰门.........................................................................18 2.4 设备连接 .................................................................................................................... 19 2.4.1 网卡................................................................................................................. 19 2.4.2 回路卡............................................................................................................. 19 2.4.3 电源................................................................................................................. 21 2.4.3.1 概述 ......................................................................................................21 2.4.3.2 连接电源 ..............................................................................................21 2.4.3.3 检查 AC 电源 ......................................................................................22 2.4.3.4 辅助电源连接 ......................................................................................22 2.4.4 回路接线（SLC）..........................................................................................22 2.4.4.1 概述 ......................................................................................................22 2.4.4.2 容量 ......................................................................................................22 2.4.4.3 回路线 ..................................................................................................22 2.5 连接编程 PC 机 ......................................................................................................... 23 2.6 系统测试 .................................................................................................................... 23 2.6.1 验收测试......................................................................................................... 23 2.6.2 定期测试及维护.............................................................................................24 2.6.3 操作检测......................................................................................................... 24 2.6.4 电池检测及维护.............................................................................................24 第 3 章操作 ............................................................................................................................. 26 3.1 简介 ............................................................................................................................ 26 3.2 显示/键盘 ...................................................................................................................26 3.3 信息格式 .................................................................................................................... 28 3.3.1 点事件格式....................................................................................................29 3.3.2 更多信息 ........................................................................................................30 3.3.3 系统事件格式 ................................................................................................31 3.4 操作菜单 .................................................................................................................... 32 3.5 控制器操作 ................................................................................................................ 35 4

3.5.1 系统正常 ........................................................................................................35 3.5.2 确认事件 ........................................................................................................36 3.5.3 火警事件......................................................................................................... 36 3.5.4 故障事件......................................................................................................... 38 3.5.5 预警事件 ........................................................................................................42 3.5.6 反馈事件 ........................................................................................................43 3.5.7 监管事件 ........................................................................................................43 3.5.8 隔离事件 ........................................................................................................44 3.5.9 联动事件 ........................................................................................................44 3.6 读状态信息 ................................................................................................................ 44 3.6.1 感烟探测器.....................................................................................................45 3.6.2 感温探测器.....................................................................................................46 3.6.3 监视模块......................................................................................................... 46 3.6.4 控制模块......................................................................................................... 47 3.6.5 普通区............................................................................................................. 48 3.6.6 逻辑区............................................................................................................. 48 第 4 章编程 ............................................................................................................................. 49 4.1 编程特点 .................................................................................................................... 49 4.2 基本流程 .................................................................................................................... 49 4.3 密码 ............................................................................................................................ 49 4.3.1 管理员密码.....................................................................错误！未定义书签。 4.3.2 用户密码......................................................................................................... 50 4.3.3 密码错误或忘记密码.....................................................................................51 4.4 编程界面 .................................................................................................................... 51 4.5 主机编程 ....................................................................................错误！未定义书签。 4.5.1 主机编程菜单（1）.......................................................错误！未定义书签。 4.5.1.1 NETWORK PARAMETERS（网络参数） ..... 错误！未定义书签。 4.5.1.2 PANEL SETTINGS（控制器设置） ................错误！未定义书签。 4.5.1.3 PANEL TIMER（控制器定时） .......................错误！未定义书签。 4.5.1.4 LCD DISPLAY（LCD 设置）........................... 错误！未定义书签。 4.5.1.5 ACS PROGRAMMING（ACS 编程）............. 错误！未定义书签。 4.5.1.6 SUPERVISION（监控） ................................... 错误！未定义书签。 4.5.2 主机编程菜单（2）.......................................................错误！未定义书签。 4.5.2.1 PASSWORD CHANGE（修改密码） .............. 错误！未定义书签。 4.5.2.2 LOOP CONFIGURATION（回路配置） .........错误！未定义书签。 4.5.2.3 EVENT LOGGING（事件记录）.....................错误！未定义书签。 4.6 点编程 ........................................................................................................................ 52 4.6.1 探测器............................................................................................................. 52 4.6.2 模块................................................................................................................. 55 4.6.2.1 监视模块 .............................................................................................55 4.6.2.2 控制模块 .............................................................................................. 56 4.6.3 普通区............................................................................................................. 57 4.6.4 逻辑区............................................................................................................. 57 4.7 删除菜单 .................................................................................................................... 59 5

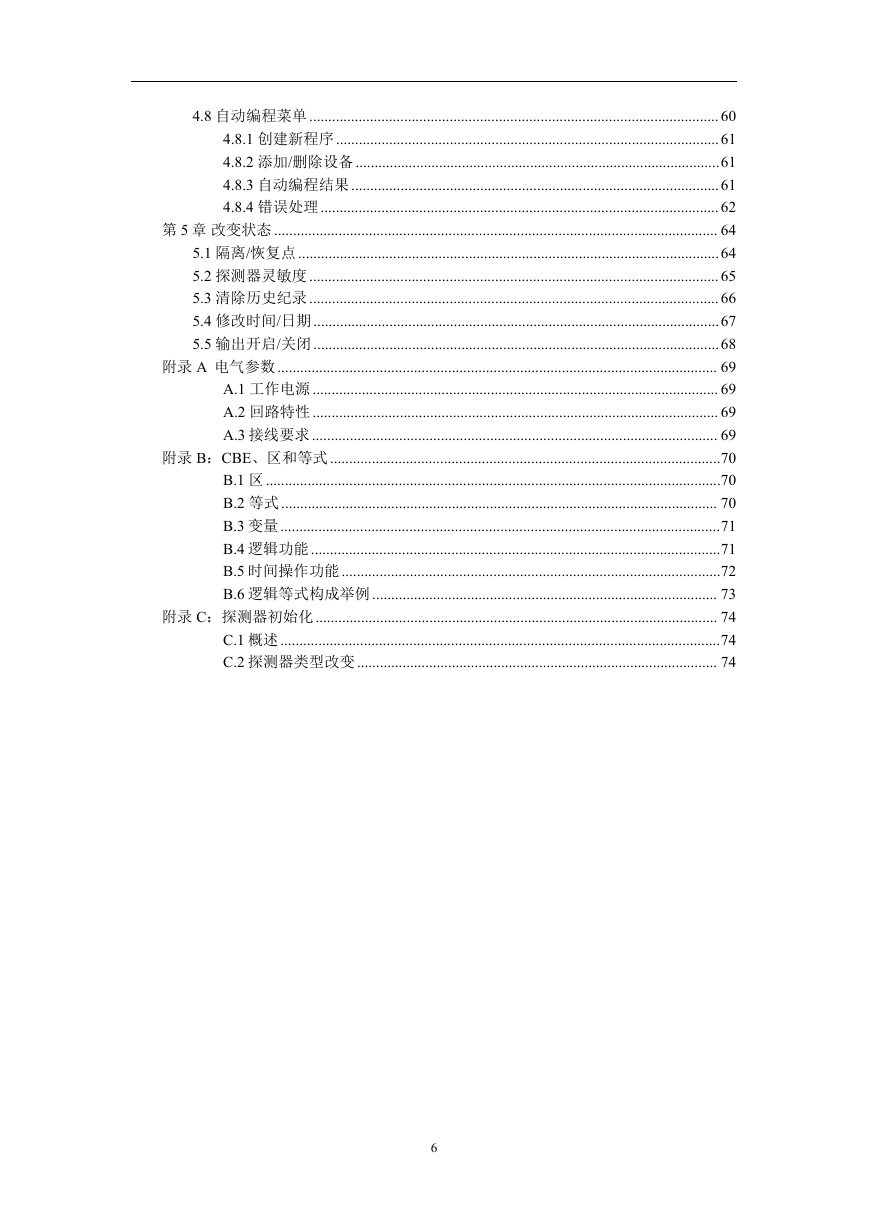

4.8 自动编程菜单 ............................................................................................................ 60 4.8.1 创建新程序.....................................................................................................61 4.8.2 添加/删除设备 ................................................................................................61 4.8.3 自动编程结果.................................................................................................61 4.8.4 错误处理......................................................................................................... 62 第 5 章改变状态 ..................................................................................................................... 64 5.1 隔离/恢复点 ...............................................................................................................64 5.2 探测器灵敏度 ............................................................................................................ 65 5.3 清除历史纪录 ............................................................................................................ 66 5.4 修改时间/日期 ...........................................................................................................67 5.5 输出开启/关闭 ...........................................................................................................68 附录 A 电气参数 .................................................................................................................... 69 A.1 工作电源 ........................................................................................................... 69 A.2 回路特性 ........................................................................................................... 69 A.3 接线要求 ........................................................................................................... 69 附录 B：CBE、区和等式 .......................................................................................................70 B.1 区........................................................................................................................70 B.2 等式 ................................................................................................................... 70 B.3 变量 ....................................................................................................................71 B.4 逻辑功能 ............................................................................................................71 B.5 时间操作功能 ....................................................................................................72 B.6 逻辑等式构成举例 ........................................................................................... 73 附录 C：探测器初始化.......................................................................................................... 74 C.1 概述 ....................................................................................................................74 C.2 探测器类型改变 ............................................................................................... 74 6

第 1 章系统概述 1.1 关于手册手册里下边的图片是表示小心、警告或注解。小心：关于能引起编程错误、运行时错误、设备损坏的信息。警告：关于控制器损坏、程序丢失、器件损坏的信息。注解：在前边或后边叙述的重要文字和图表的重要信息。 1.2 特性  易于连接的 1 到 10 个回路  网络操作  VIEWTM 早期报警火灾探测和 FlashScanTM 协议探测器或模块  火警、故障、反馈及监管继电器  支持 32 个告警器，每一个告警器 64 个或 96 个告警点  逻辑功能  多行显示  火警或预警能激活本地音响器或继电器  火警确认预警指示(NYC)  监控管道探测器  支持 AWACS 算法  EIA-485 连接 ACS 告警器(包括 LDM 用户图形告警器)  自动编程特性可以快速编程新设备  易于连接到 VeriFire 编程工具  系统电源可编址，充电器可为 25-200AH 的电池充电，并提供 4.5A 电流  易于连接辅助电源及电池充电器，便于用户组成大的系统  诊断用 LED 指示灯及开关  接地故障检测 7

1.3 系统部件 1.3.1 CPU2-3030 中央处理单元控制面板线路包含在一个印制板电路上，它包括中央处理单元(CPU)。可以定购有键盘/ 显示(P/N CPU2-3030D)或没有键盘/显示(P/N CPU2-3030ND)的中央处理单元。CPU2-3030ND 用于网络应用，当它不是本地主要显示时，印制板上的 LED 灯和瞬态开关模拟显示面板操作和故障。两个版本接法一样。下面是线路板上的各种连接、开关、跳线及 LED 示意图。图 1- 1 CPU2-3030 接线 8
