组合逻辑和时序逻辑电路的设计.doc

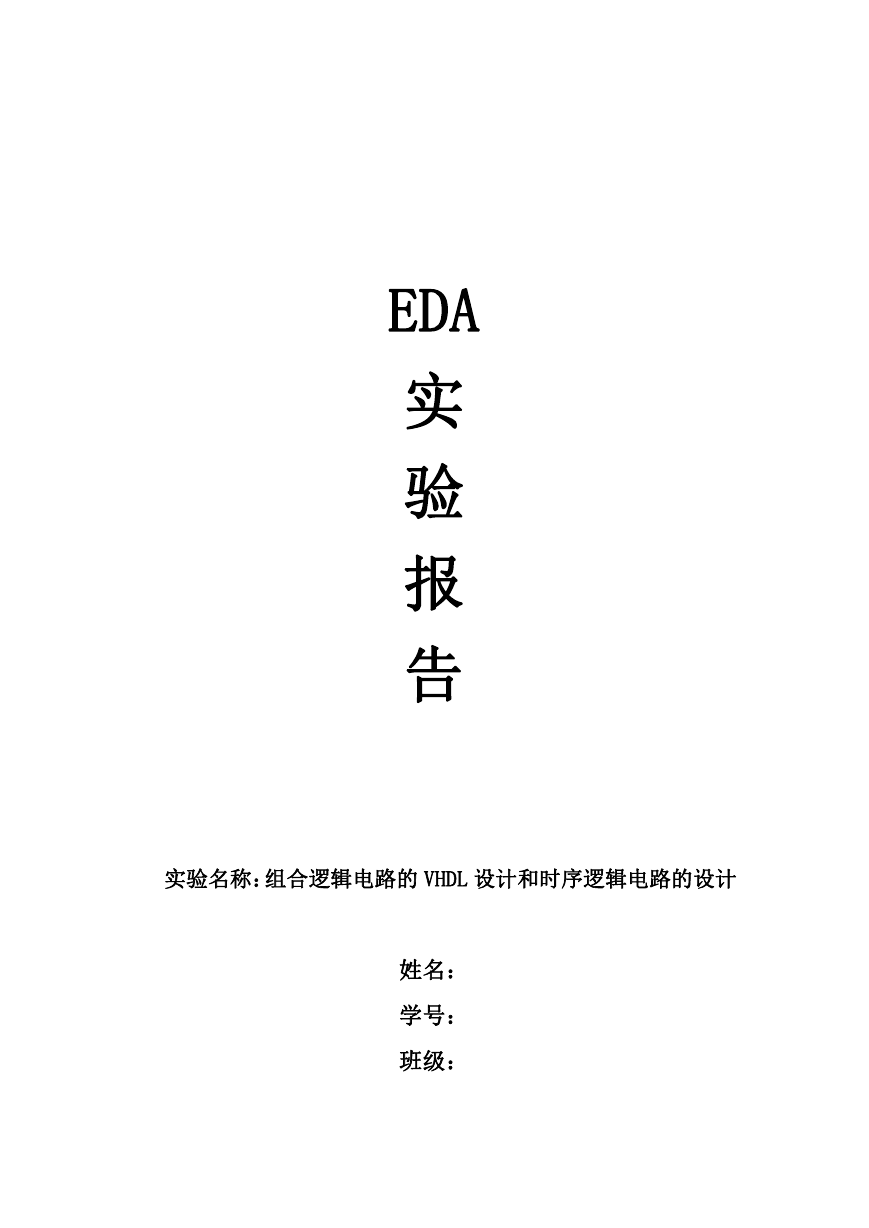

EDA
实
验
报
告
实验名称：组合逻辑电路的 VHDL 设计和时序逻辑电路的设计
姓名：
学号：
班级：

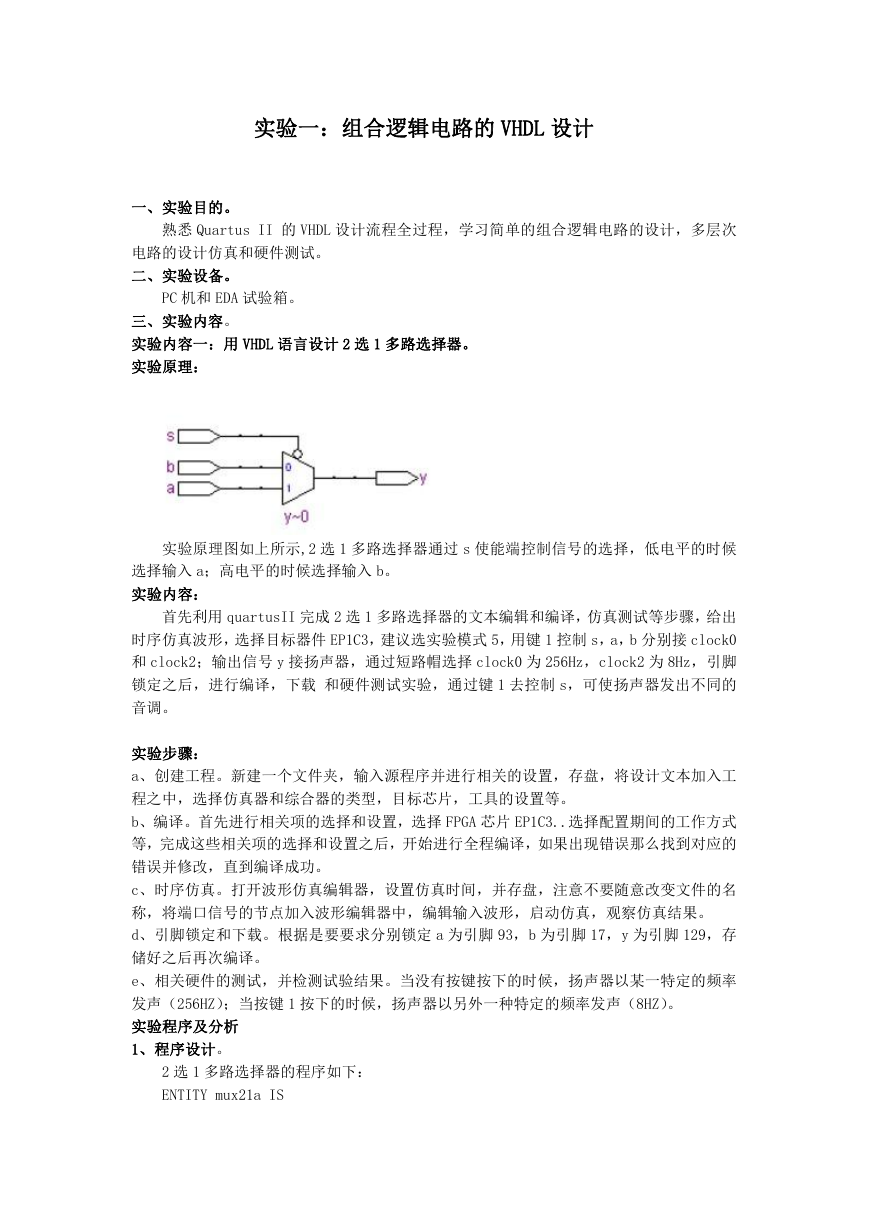

实验一：组合逻辑电路的 VHDL 设计
一、实验目的。
熟悉 Quartus II 的 VHDL 设计流程全过程，学习简单的组合逻辑电路的设计，多层次
电路的设计仿真和硬件测试。
二、实验设备。
PC 机和 EDA 试验箱。
三、实验内容。
实验内容一：用 VHDL 语言设计 2 选 1 多路选择器。
实验原理：
实验原理图如上所示,2 选 1 多路选择器通过 s 使能端控制信号的选择，低电平的时候
选择输入 a；高电平的时候选择输入 b。
实验内容：
首先利用 quartusII 完成 2 选 1 多路选择器的文本编辑和编译，仿真测试等步骤，给出
时序仿真波形，选择目标器件 EP1C3，建议选实验模式 5，用键 1 控制 s，a，b 分别接 clock0
和 clock2；输出信号 y 接扬声器，通过短路帽选择 clock0 为 256Hz，clock2 为 8Hz，引脚
锁定之后，进行编译，下载 和硬件测试实验，通过键 1 去控制 s，可使扬声器发出不同的
音调。
实验步骤：
a、创建工程。新建一个文件夹，输入源程序并进行相关的设置，存盘，将设计文本加入工
程之中，选择仿真器和综合器的类型，目标芯片，工具的设置等。
b、编译。首先进行相关项的选择和设置，选择 FPGA 芯片 EP1C3..选择配置期间的工作方式
等，完成这些相关项的选择和设置之后，开始进行全程编译，如果出现错误那么找到对应的
错误并修改，直到编译成功。
c、时序仿真。打开波形仿真编辑器，设置仿真时间，并存盘，注意不要随意改变文件的名
称，将端口信号的节点加入波形编辑器中，编辑输入波形，启动仿真，观察仿真结果。
d、引脚锁定和下载。根据是要要求分别锁定 a 为引脚 93，b 为引脚 17，y 为引脚 129，存
储好之后再次编译。
e、相关硬件的测试，并检测试验结果。当没有按键按下的时候，扬声器以某一特定的频率
发声（256HZ）；当按键 1 按下的时候，扬声器以另外一种特定的频率发声（8HZ）。
实验程序及分析
1、程序设计。
2 选 1 多路选择器的程序如下：
ENTITY mux21a IS
PORT(a,b,s: IN BIT;
Y:OUT BIT);
END ENTITY mux21a
ARCHITECTURE one OF mux21a IS
BEGIN
Y<=a WHEN s=’0’ ELSE b;
End ARCHITECTURE
2、程序分析。
该程序首先定义了 3 个输入端口 abs，并选择数据类型为 BIT，一个输出端口信号 y，也是
BIT 类，实现如下功能：当满足条件 s=‘0’，a 端口的信号传输给端口 y，否则将 b 输入的
信号传输给 y。
3、硬件测试，当没有按下键的时候，扬声器以一种特定的频率发声（256HZ），当按下键 1
的时候扬声器以另一种频率发声（8HZ）。

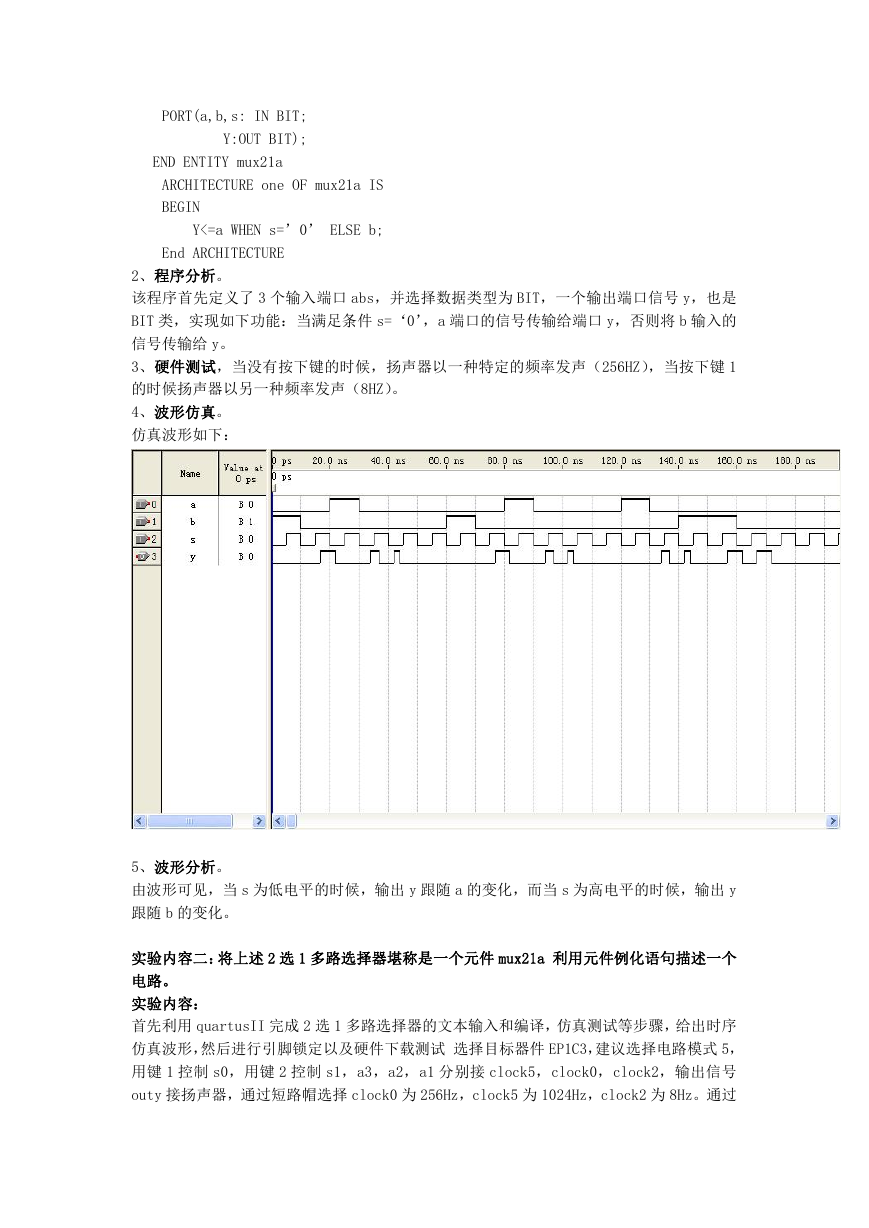

4、波形仿真。
仿真波形如下：
5、波形分析。
由波形可见，当 s 为低电平的时候，输出 y 跟随 a 的变化，而当 s 为高电平的时候，输出 y
跟随 b 的变化。
实验内容二：将上述 2 选 1 多路选择器堪称是一个元件 mux21a 利用元件例化语句描述一个
电路。
实验内容：
首先利用 quartusII 完成 2 选 1 多路选择器的文本输入和编译，仿真测试等步骤，给出时序
仿真波形，然后进行引脚锁定以及硬件下载测试 选择目标器件 EP1C3，建议选择电路模式 5，
用键 1 控制 s0，用键 2 控制 s1，a3，a2，a1 分别接 clock5，clock0，clock2，输出信号
outy 接扬声器，通过短路帽选择 clock0 为 256Hz，clock5 为 1024Hz，clock2 为 8Hz。通过
键 1，键 2，控制 s0，s1，可使扬声器输出不同音调。
实验程序及分析：

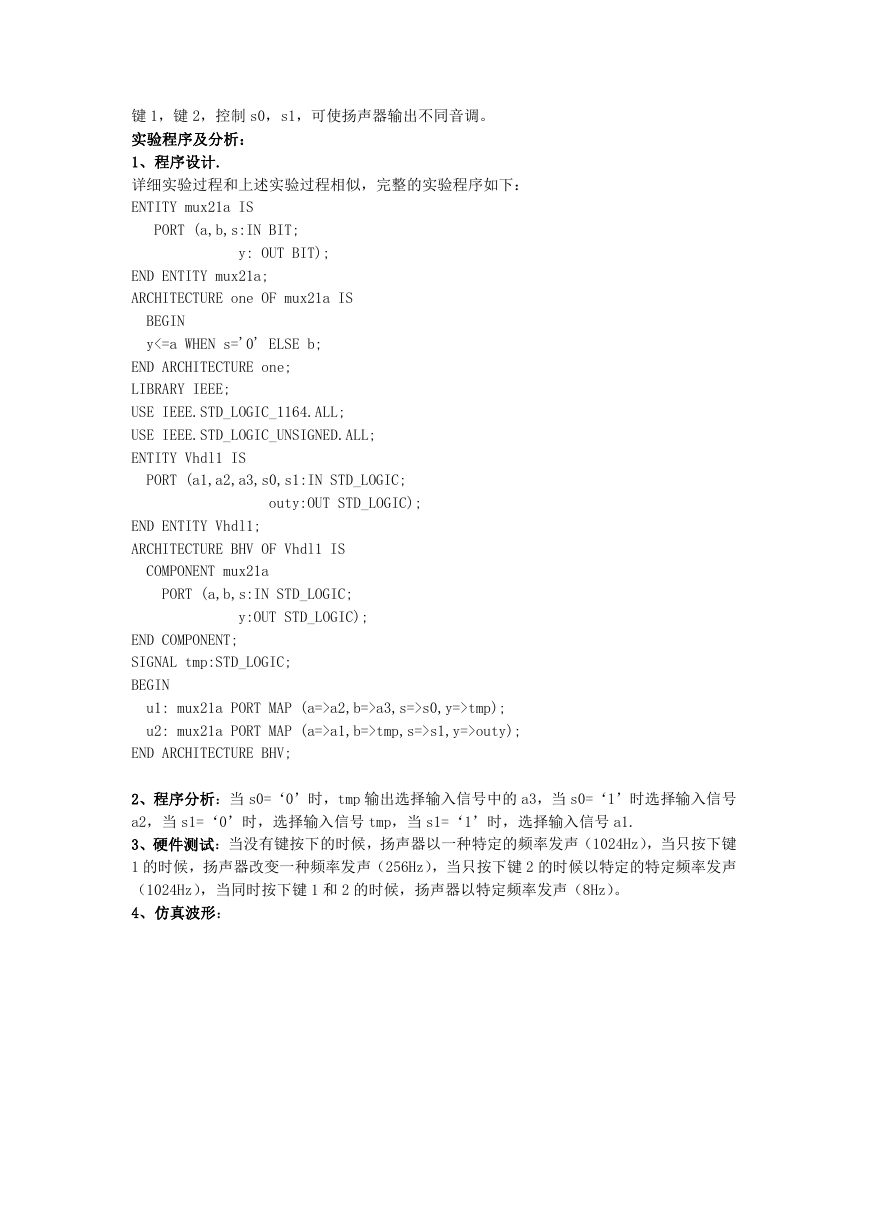

1、程序设计.
详细实验过程和上述实验过程相似，完整的实验程序如下：
ENTITY mux21a IS
PORT (a,b,s:IN BIT;
y: OUT BIT);
END ENTITY mux21a;
ARCHITECTURE one OF mux21a IS
BEGIN
y<=a WHEN s='0' ELSE b;
END ARCHITECTURE one;
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY Vhdl1 IS
PORT (a1,a2,a3,s0,s1:IN STD_LOGIC;
outy:OUT STD_LOGIC);
END ENTITY Vhdl1;
ARCHITECTURE BHV OF Vhdl1 IS
COMPONENT mux21a
PORT (a,b,s:IN STD_LOGIC;
y:OUT STD_LOGIC);
END COMPONENT;
SIGNAL tmp:STD_LOGIC;
BEGIN
u1: mux21a PORT MAP (a=>a2,b=>a3,s=>s0,y=>tmp);
u2: mux21a PORT MAP (a=>a1,b=>tmp,s=>s1,y=>outy);
END ARCHITECTURE BHV;
2、程序分析：当 s0=‘0’时，tmp 输出选择输入信号中的 a3，当 s0=‘1’时选择输入信号
a2，当 s1=‘0’时，选择输入信号 tmp，当 s1=‘1’时，选择输入信号 a1.
3、硬件测试：当没有键按下的时候，扬声器以一种特定的频率发声（1024Hz），当只按下键
1 的时候，扬声器改变一种频率发声（256Hz），当只按下键 2 的时候以特定的特定频率发声
（1024Hz），当同时按下键 1 和 2 的时候，扬声器以特定频率发声（8Hz）。
4、仿真波形：

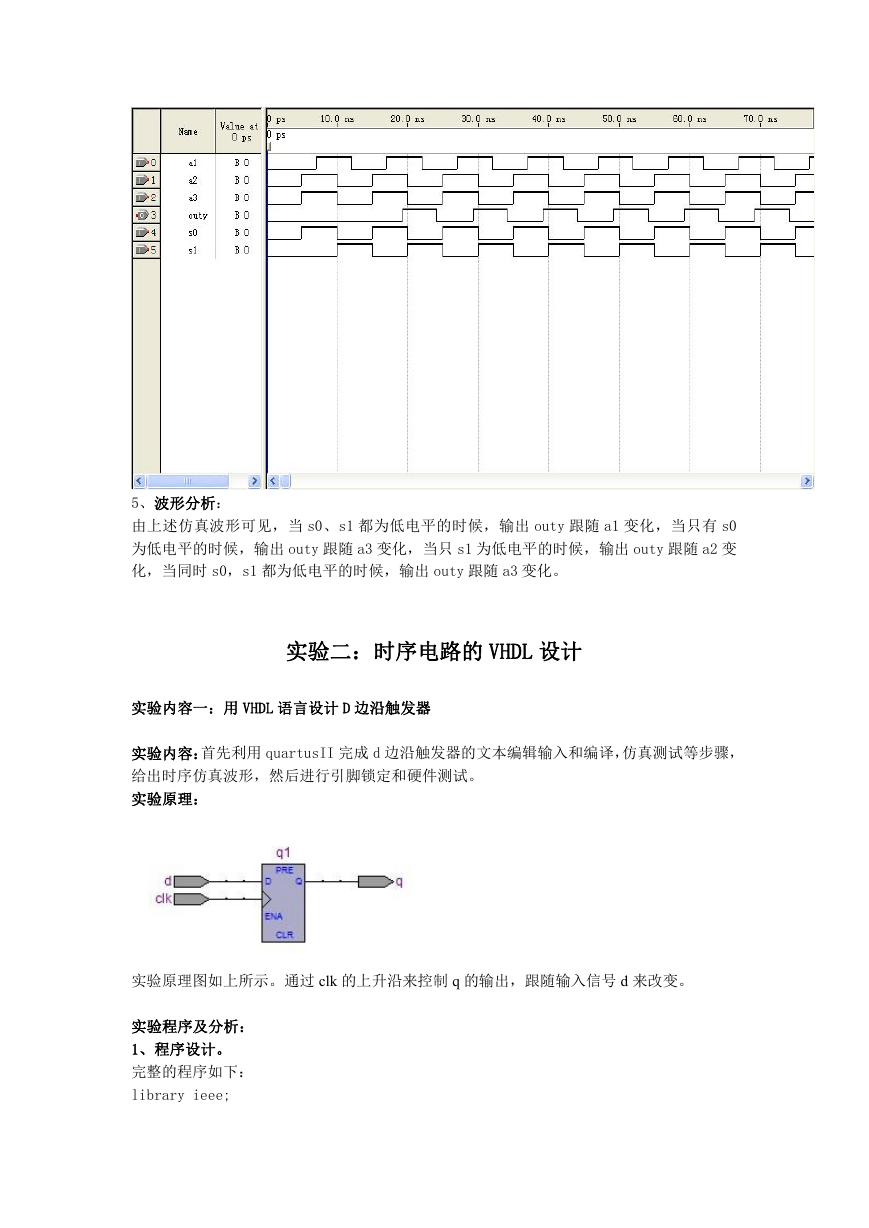

5、波形分析：
由上述仿真波形可见，当 s0、s1 都为低电平的时候，输出 outy 跟随 a1 变化，当只有 s0
为低电平的时候，输出 outy 跟随 a3 变化，当只 s1 为低电平的时候，输出 outy 跟随 a2 变
化，当同时 s0，s1 都为低电平的时候，输出 outy 跟随 a3 变化。
实验二：时序电路的 VHDL 设计
实验内容一：用 VHDL 语言设计 D 边沿触发器
实验内容：首先利用 quartusII 完成 d 边沿触发器的文本编辑输入和编译，仿真测试等步骤，
给出时序仿真波形，然后进行引脚锁定和硬件测试。
实验原理：
实验原理图如上所示。通过 clk 的上升沿来控制 q 的输出，跟随输入信号 d 来改变。
实验程序及分析：
1、程序设计。
完整的程序如下：
library ieee;
use ieee.std_logic_1164.all;
entity dff1 is
port(clk:in std_logic;
d:in std_logic;
q:out std_logic);
end;
architecture bhv of dff1 is
signal q1:std_logic;
begin
process(clk,q1)
begin
if clk'event and clk='1'
then q1<=d;
end if;
end process;
q<=q1;
end bhv;
2、程序分析:当 d 为‘1’的时候，clk 来一个脉冲，输出 q 就跟随 d 变成‘1’，而当 d 为
‘0’的时候 clk 来一个脉冲，输出 q 就跟随 d 变成‘0’了。
3、硬件测试：当按下键 1 的时候，键 2 也按下了，那么在键 2 按下的瞬间，灯就开始亮起
来，当键 1 没有按下的时候，按下键 2，此时灯立即跟随按键 2 的按下而熄灭。

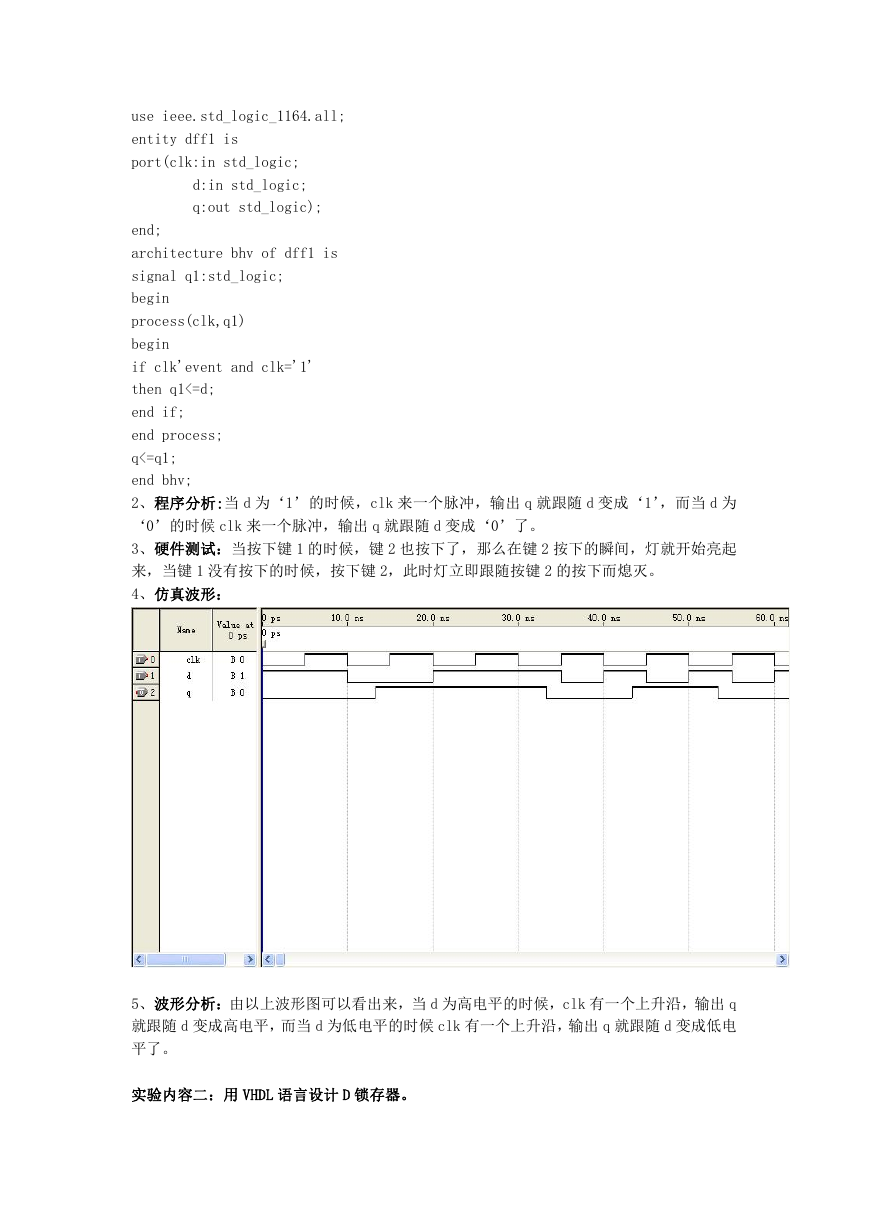

4、仿真波形：
5、波形分析：由以上波形图可以看出来，当 d 为高电平的时候，clk 有一个上升沿，输出 q
就跟随 d 变成高电平，而当 d 为低电平的时候 clk 有一个上升沿，输出 q 就跟随 d 变成低电
平了。
实验内容二：用 VHDL 语言设计 D 锁存器。
实验程序及分析：
1、程序设计。
完成的程序如下：library ieee;
use ieee.std_logic_1164.all;
entity dff1 is
port(clk:in std_logic;
d:in std_logic;
q:out std_logic);
end;
architecture bhv of dff1 is
signal q1:std_logic;
begin
process(clk,q1)
begin
if clk='1'
then q1<=d;
end if;
end process;
q<=q1;
end bhv;
2、程序分析：有以上程序可以知道，当 clk 为高电平的时候，无论 d 怎么变，q 也跟随 d
一起变化；但是当 clk 为低电平的时候，无论 d 怎么变化，q 也不会有任何的变化。起到了
一个锁存的作用。
3、硬件测试：当按下键 2 的时候，无论怎么按键 1 等都会跟随按键的变化而变化，而当键
2 没有按下的时候，无论键 1 怎么按灯都不会亮。

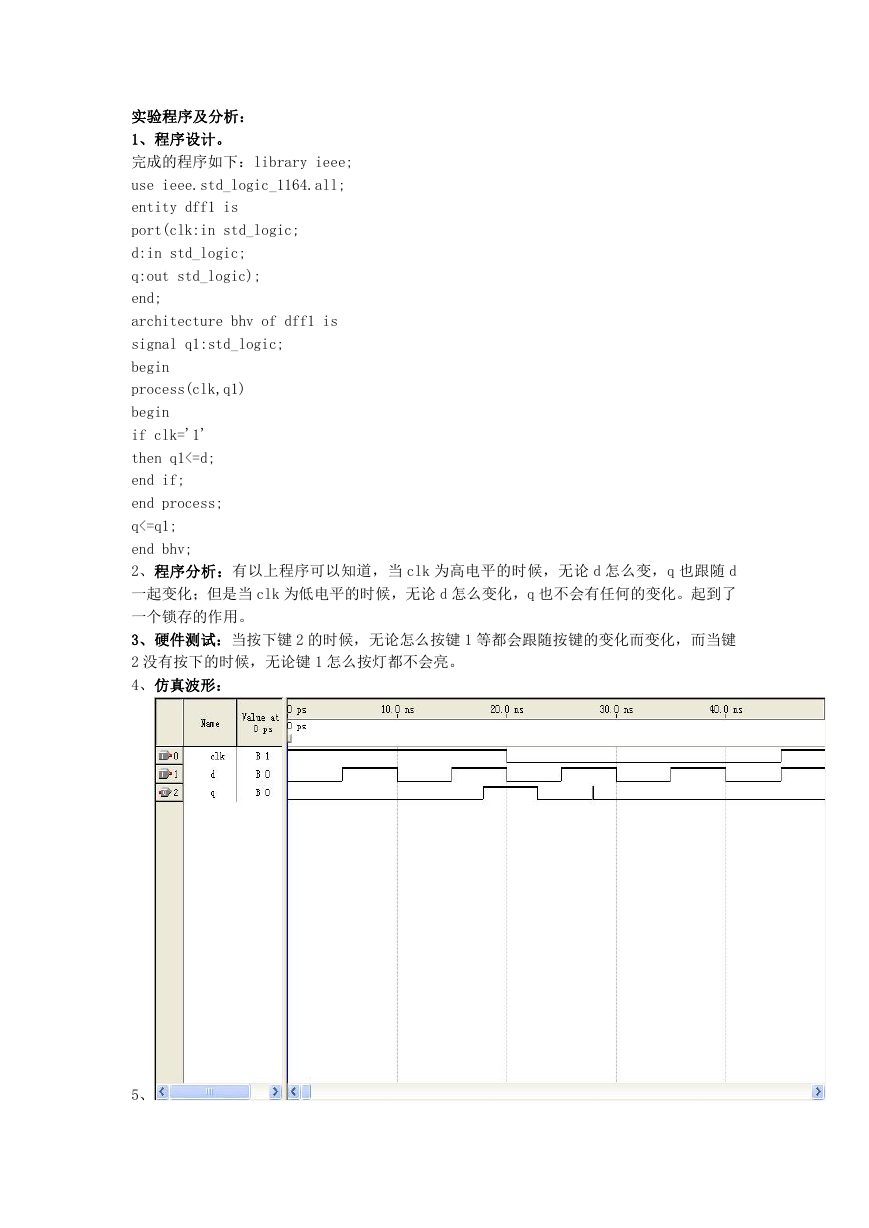

4、仿真波形：
5、

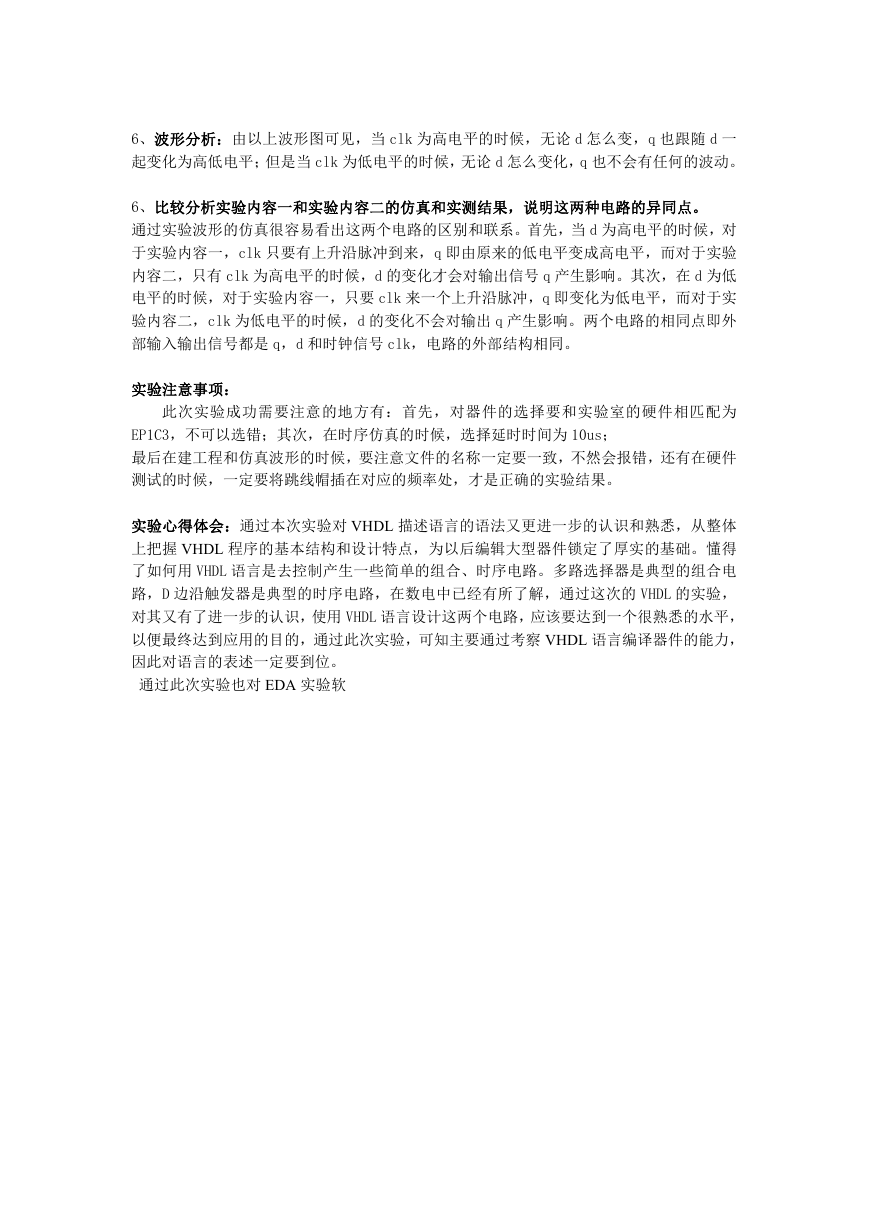

6、波形分析：由以上波形图可见，当 clk 为高电平的时候，无论 d 怎么变，q 也跟随 d 一
起变化为高低电平；但是当 clk 为低电平的时候，无论 d 怎么变化，q 也不会有任何的波动。
6、比较分析实验内容一和实验内容二的仿真和实测结果，说明这两种电路的异同点。
通过实验波形的仿真很容易看出这两个电路的区别和联系。首先，当 d 为高电平的时候，对
于实验内容一，clk 只要有上升沿脉冲到来，q 即由原来的低电平变成高电平，而对于实验
内容二，只有 clk 为高电平的时候，d 的变化才会对输出信号 q 产生影响。其次，在 d 为低
电平的时候，对于实验内容一，只要 clk 来一个上升沿脉冲，q 即变化为低电平，而对于实
验内容二，clk 为低电平的时候，d 的变化不会对输出 q 产生影响。两个电路的相同点即外
部输入输出信号都是 q，d 和时钟信号 clk，电路的外部结构相同。
实验注意事项：
此次实验成功需要注意的地方有：首先，对器件的选择要和实验室的硬件相匹配为
EP1C3，不可以选错；其次，在时序仿真的时候，选择延时时间为 10us；
最后在建工程和仿真波形的时候，要注意文件的名称一定要一致，不然会报错，还有在硬件
测试的时候，一定要将跳线帽插在对应的频率处，才是正确的实验结果。
实验心得体会：通过本次实验对 VHDL 描述语言的语法又更进一步的认识和熟悉，从整体
上把握 VHDL 程序的基本结构和设计特点，为以后编辑大型器件锁定了厚实的基础。懂得
了如何用 VHDL 语言是去控制产生一些简单的组合、时序电路。多路选择器是典型的组合电
路，D 边沿触发器是典型的时序电路，在数电中已经有所了解，通过这次的 VHDL 的实验，
对其又有了进一步的认识，使用 VHDL 语言设计这两个电路，应该要达到一个很熟悉的水平，
以便最终达到应用的目的，通过此次实验，可知主要通过考察 VHDL 语言编译器件的能力，
因此对语言的表述一定要到位。
通过此次实验也对 EDA 实验软
