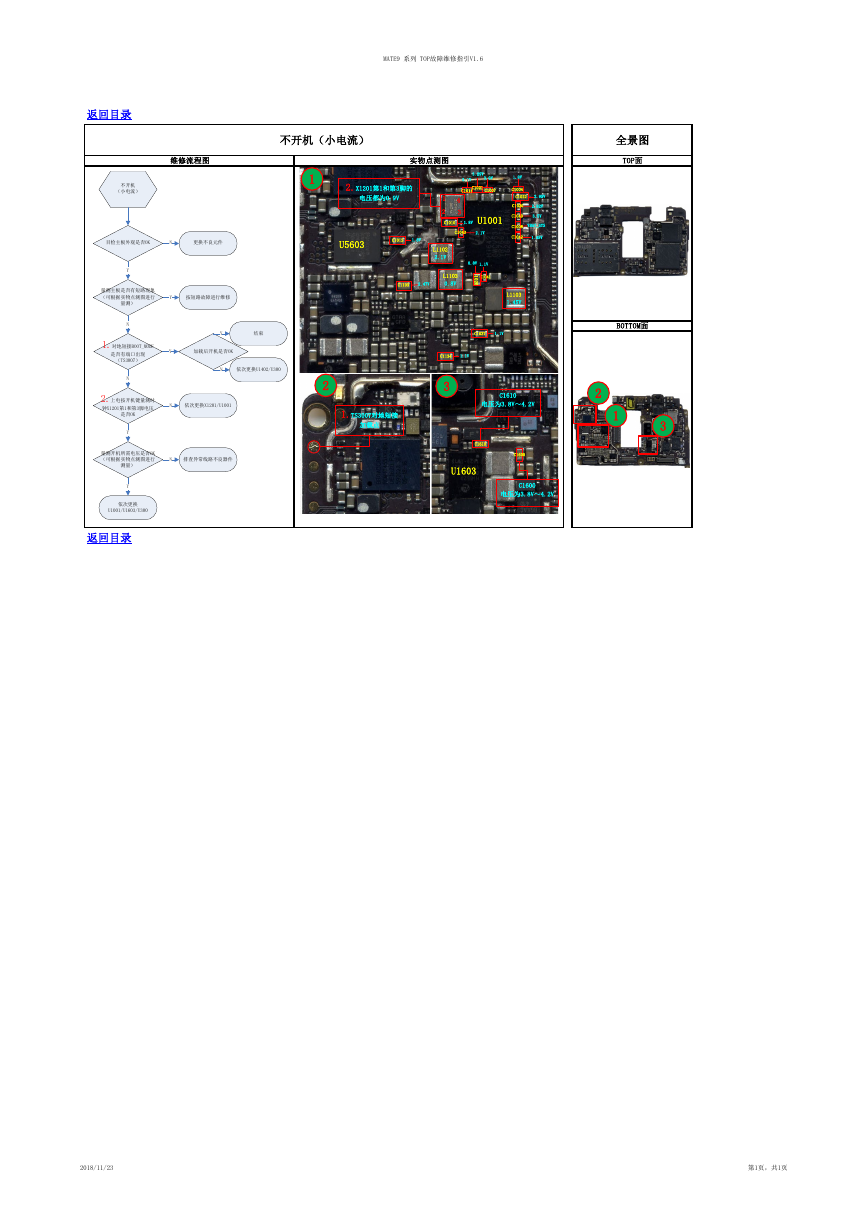

MATE9 系列 TOP故障维修指引V1.6 不开机（小电流） 维修流程图 实物点测图 全景图 TOP面 1 2.X1201第1和第3脚的 电压都为0.9V 3.29V 3.0V 3.1V C1021 C1014 C1007 1.8V C1004 1 2 4 3 C1010 1.8V U1001 C1043 2.1V C1022 2.95V C1020 2.82V C1040 3.5V C1008 VBAT_SYS C1042 1.45V L1102 2.1V 0.8V 1.1V L1103 0.8V C1041 C 1 0 2 5 L1103 1.45V 返回目录 不开机 （小电流） Y 量测主板是否有短路现象 （可根据实物点测图进行 量测） N 1.对地短接BOOT_MODE 是否有端口出现 （TS3007） N 2.上电按开机键量测时 钟X1201第1和第3脚电压 是否OK Y 量测开机所需电压是否OK （可根据实物点测图进行 测量） Y 依次更换 U1001/U1603/U300 返回目录 目检主板外观是否OK N 更换不良元件 U5603 C1012 1.8V Y 按短路故障进行维修 C1103 2.47V Y 结束 C1037 1.1V Y 加载后开机是否OK N 依次更换U1402/U300 N 依次更换X1201/U1001 N 排查异常线路不良器件 2 1.TS3007对地短接 加载点 C1134 1.1V 3 C1610 电压为3.8V～4.2V C1610 C1600 U1603 C1600 电压为3.8V～4.2V BOTTOM面 2 1 3 2018/11/23 第1页，共1页
