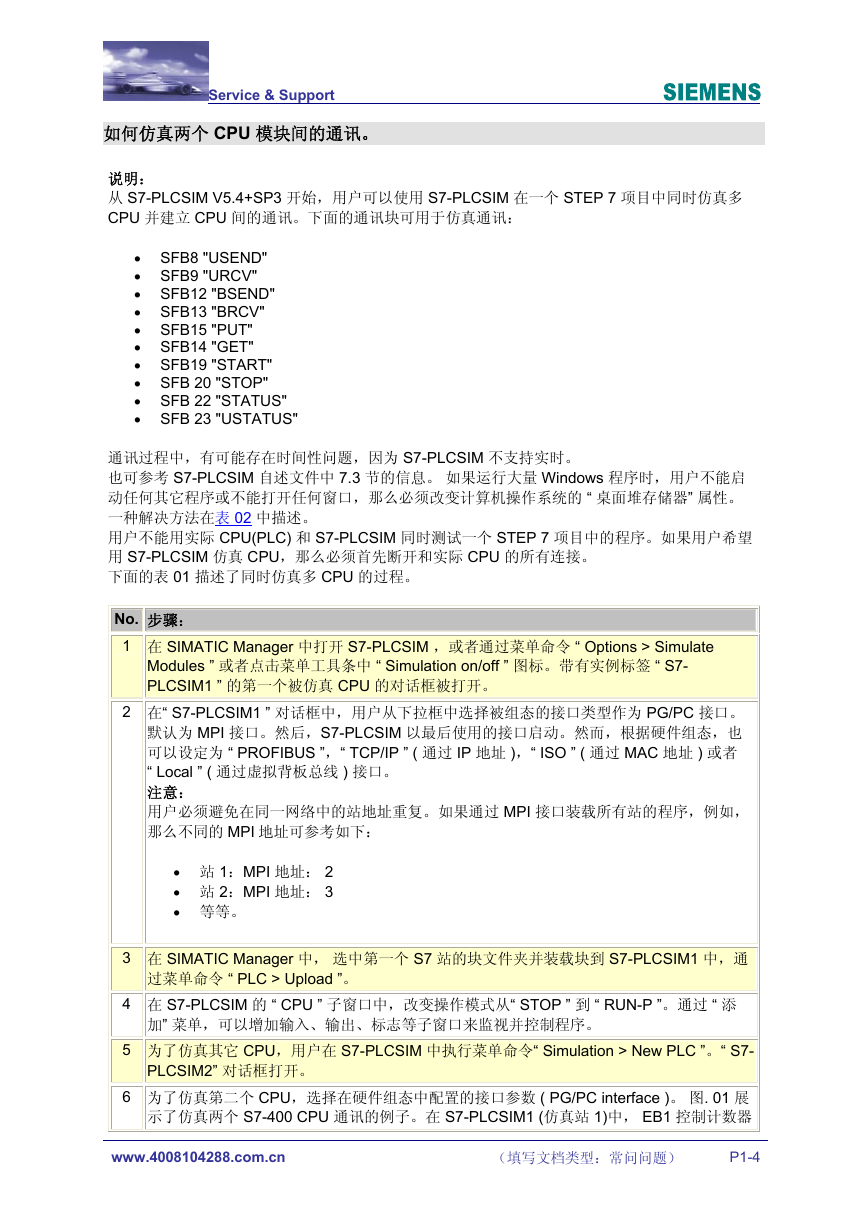

Service & Support 如何仿真两个 CPU 模块间的通讯。 说明： 从 S7-PLCSIM V5.4+SP3 开始，用户可以使用 S7-PLCSIM 在一个 STEP 7 项目中同时仿真多 CPU 并建立 CPU 间的通讯。下面的通讯块可用于仿真通讯： • SFB8 "USEND" • SFB9 "URCV" • SFB12 "BSEND" • SFB13 "BRCV" • SFB15 "PUT" • SFB14 "GET" • SFB19 "START" • SFB 20 "STOP" • SFB 22 "STATUS" • SFB 23 "USTATUS" 通讯过程中，有可能存在时间性问题，因为 S7-PLCSIM 不支持实时。 也可参考 S7-PLCSIM 自述文件中 7.3 节的信息。 如果运行大量 Windows 程序时，用户不能启 动任何其它程序或不能打开任何窗口，那么必须改变计算机操作系统的 “ 桌面堆存储器” 属性。 一种解决方法在表 02 中描述。 用户不能用实际 CPU(PLC) 和 S7-PLCSIM 同时测试一个 STEP 7 项目中的程序。如果用户希望 用 S7-PLCSIM 仿真 CPU，那么必须首先断开和实际 CPU 的所有连接。 下面的表 01 描述了同时仿真多 CPU 的过程。 No. 步骤： 1 在 SIMATIC Manager 中打开 S7-PLCSIM ，或者通过菜单命令 “ Options > Simulate Modules ” 或者点击菜单工具条中 “ Simulation on/off ” 图标。带有实例标签 “ S7- PLCSIM1 ” 的第一个被仿真 CPU 的对话框被打开。 2 在“ S7-PLCSIM1 ” 对话框中，用户从下拉框中选择被组态的接口类型作为 PG/PC 接口。 默认为 MPI 接口。然后，S7-PLCSIM 以最后使用的接口启动。然而，根据硬件组态，也 可以设定为 “ PROFIBUS ”，“ TCP/IP ” ( 通过 IP 地址 )，“ ISO ” ( 通过 MAC 地址 ) 或者 “ Local ” ( 通过虚拟背板总线 ) 接口。 注意： 用户必须避免在同一网络中的站地址重复。如果通过 MPI 接口装载所有站的程序，例如， 那么不同的 MPI 地址可参考如下： • 站 1：MPI 地址： 2 • 站 2：MPI 地址： 3 • 等等。 3 在 SIMATIC Manager 中， 选中第一个 S7 站的块文件夹并装载块到 S7-PLCSIM1 中，通 过菜单命令 “ PLC > Upload ”。 4 在 S7-PLCSIM 的 “ CPU ” 子窗口中，改变操作模式从“ STOP ” 到 “ RUN-P ”。通过 “ 添 加” 菜单，可以增加输入、输出、标志等子窗口来监视并控制程序。 5 为了仿真其它 CPU，用户在 S7-PLCSIM 中执行菜单命令“ Simulation > New PLC ”。“ S7- PLCSIM2” 对话框打开。 6 为了仿真第二个 CPU，选择在硬件组态中配置的接口参数 ( PG/PC interface )。 图. 01 展 示了仿真两个 S7-400 CPU 通讯的例子。在 S7-PLCSIM1 (仿真站 1)中， EB1 控制计数器 www.4008104288.com.cn （填写文档类型：常问问题） P1-4 

Service & Support Z1 然后发送计数值到 S7-PLCSIM2 (仿真站 2) 的 AW1 中。 图. 01 注意： 如果在两个 CPU 中使用相同的接口和地址，那么下拉菜单的选项将是灰色的，S7- PLCSIM 将不能通过这个接口被访问。通过 PG/PC 接口的下拉菜单选择这个接口即使它已 经被选择。然后颜色从灰色改变为黑色并且 S7-PLCSIM 可以通过这个接口被访问。 7 在 SIMATIC Manager 中，选择第二个 CPU 的块文件夹并装载所有块到实例“ S7- PLCSIM2” 中。在装载之前必须选择实例 “ S7-PLCSIM2 ”。现在同样添加输入、输出、标 记等子窗口。 注意： 仅当接口颜色为黑色时执行下载功能 ( 见第 6 步所述 )。 更多信息参考 S7-PLCSIM 自述文 件第 7.3.2 节. 如要仿真其它 CPU 则重复 4 到 7 步。 表 01 改变操作系统属性“桌面堆存储器” 当运行大量 Windows 程序时，即使用户电脑中有足够的主存储器和虚拟内存，也可能得到错误信 息“ 没有足够的主内存” 或程序可能冲突。 一种解决方法在表 02 中被描述。 No. 步骤： 1 开启注册表通过“ 开始 〉运行...” 并在命令行输入“ Regedt32.exe ”。 2 打开路径： • HKEY_LOCAL_Machine\System\CurrentControlSet\Control\Session Manager\SubSystems 3 在“ Windows ” 上点击鼠标右健并在弹出的菜单中选择“ Change” 功能。“ Edit String ” 对话 www.4008104288.com.cn （填写文档类型：常问问题） P2-4 

Service & Support 4 框将被打开。 “ SharedSection ” 参数有值 1024 ( 系统堆的最大值 ) 和 3072 ( 每个桌面堆的值 )。通过添 加值 512 到 “ SharedSection” 参数来增加 512 KB 桌面堆存储器，如下图 图. 02 所示。 然 后点击 “ OK ” 来保存设定。 图. 02 SharedSection 带有附加值 512 KB 的桌面堆的大小被定义到每个桌面，用来连接一个“非 交互式”工作站。上面涉及的错误信息或程序冲突应该不再发生。 5 用户必须重启计算机使桌面堆存储器的改变生效。 注意： 更多信息请关注互联网 Microsoft 帮助和支持页面下的文章 ID: KB126962。 表 02 下载： 下载附件 "S7_PLCSIM_CPU_Communication" 包含了有如上描述的通讯程序 的 STEP 7 V5.4 项 目。 复制"S7_PLCSIM_CPU_Communication.zip" 文件到独立目录并双击打开该文件。 自动解 包含所有相关子目录的 STEP 7 项目。然后可以使用 STEP 7 打开并处理解压后的项目。 S7_PLCSIM_CPU_Communication.zip ( 431 KB ) 创建环境 表 03 列出了用于创建该条目并验证如上功能的部件。 测试环境 PC 平台 PC 操作系统 版本 Intel(R) Core(TM)2 Duo CPU P8700 2.53 GHz MS Windows XP SP3 www.4008104288.com.cn （填写文档类型：常问问题） P3-4 

Service & Support STEP 7 S7 PLCSIM 表 03 关键词： Out of memory, Multi-instance 条目号:38726591 V5.4+SP5 V5.4+SP3 日期:2010-09-10 www.4008104288.com.cn （填写文档类型：常问问题） P4-4
