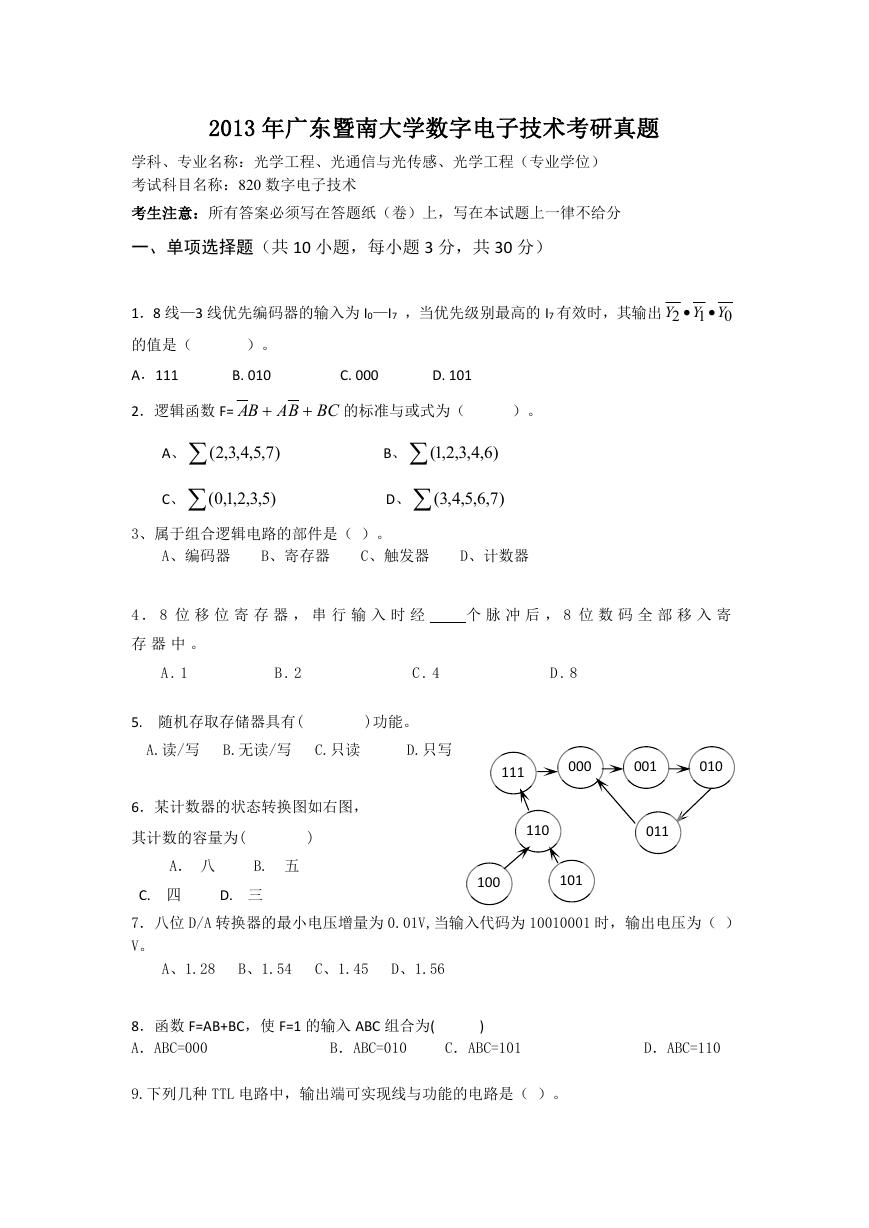

2013 年广东暨南大学数字电子技术考研真题学科、专业名称：光学工程、光通信与光传感、光学工程（专业学位）考试科目名称：820 数字电子技术考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分一、单项选择题（共 10 小题，每小题 3 分，共 30 分） 1．8 线—3 线优先编码器的输入为 I0—I7 ，当优先级别最高的 I7 有效时，其输出 Y 2  YY 0 1  的值是（）。 A．111 B. 010 C. 000 D. 101 2．逻辑函数 F= BABA   BC 的标准与或式为（）。 A、 C、 )7,5,4,3,2( )5,3,2,1,0( B、 D、 )6,4,3,2,1( )7,6,5,4,3( 3、属于组合逻辑电路的部件是（）。 A、编码器 B、寄存器 C、触发器 D、计数器 4 ． 8 位移位寄存器，串行输入时经个脉冲后， 8 位数码全部移入寄存器中。 A . 1 B . 2 C . 4 D . 8 5. 随机存取存储器具有( )功能。 A.读/写 B.无读/写 C.只读 D.只写 6．某计数器的状态转换图如右图，其计数的容量为( ) A．八 B. 五 C. 四 D. 三 111 000 001 010 110 011 100 101 7．八位 D/A 转换器的最小电压增量为 0.01V,当输入代码为 10010001 时，输出电压为（） V。 A、1.28 B、1.54 C、1.45 D、1.56 8．函数 F=AB+BC，使 F=1 的输入 ABC 组合为( A．ABC=000 B．ABC=010 ) C．ABC=101 D．ABC=110 9.下列几种 TTL 电路中，输出端可实现线与功能的电路是（）。

A．或非门 B. 与非门 C. 异或门 D. OC 门 10．已知某触发器的特性表如下（A、B 为触发器的输入）其输出信号的逻辑表达式为 ( )。 A 0 0 1 1 B 0 1 0 1 Qn+1 Qn 0 1 Qn 说明保持置 0 置 1 翻转 A． 1n  Q n QA n  QB B. Qn+1 ＝ B C. Qn+1 ＝A D. 1n  Q n QA  QA n 二、填空题（共 5 小题，每小题 2 分，共 10 分） 1. （－１０１０１０Ｂ）原码＝（ 2．TTL 集成 JK 触发器正常工作时，其 dR 和 dS 端应接（）反码=( ）电平。 )补码 3．CMOS“或非”门，多余的不用输入端应接（）电平。 4. 三态门电路的输出有高电平、低电平和（）3 种状态。 5. 下图所示电路中， Y1＝（）；Y2 ＝（）； A B & & Y1 Y2 1 三、综合应用题（共 7 小题，前 6 题每小题 15 分，第 7 题 20 分，共 110 分） 1．对下列 Z 函数要求：（1）列出真值表；（2）用卡诺图化简；（3）画出化简后的逻辑图。（15 分）  Z AC (1) 真值表（5 分） (3) 表达式（3 分）  CBACBA   (2) 卡诺图化简（5 分） (4) 逻辑图（2 分） 2．由与非门构成的某表决电路如图 1 所示,其中 A、B、C、D 表示四个人，Z 为 1 时表示议案通过。（15 分）

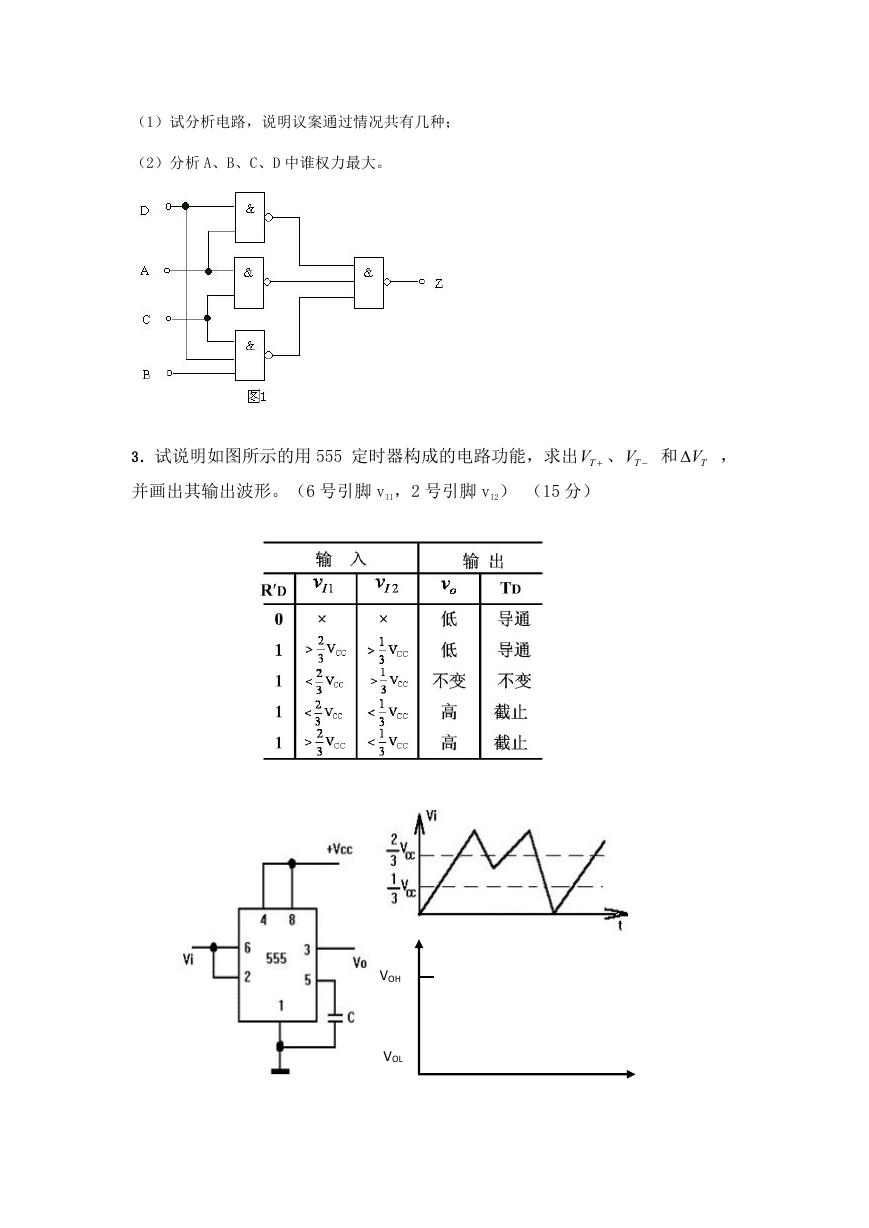

（1）试分析电路，说明议案通过情况共有几种；（2）分析 A、B、C、D 中谁权力最大。 3．试说明如图所示的用 555 定时器构成的电路功能，求出 TV 、 TV 和 TV ，并画出其输出波形。（6 号引脚 vI1，2 号引脚 vI2）（15 分） VOH VOL

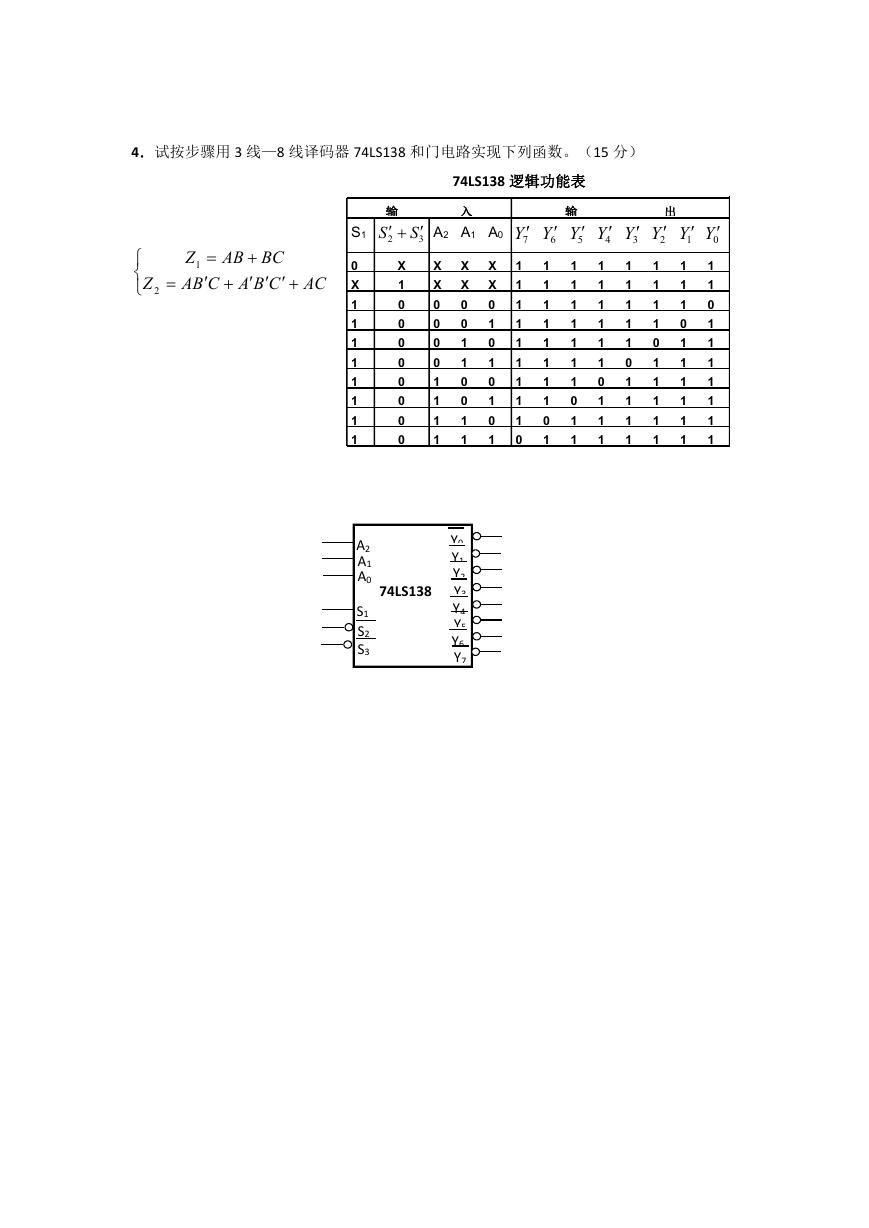

4．试按步骤用 3 线—8 线译码器 74LS138 和门电路实现下列函数。（15 分） 74LS138 逻辑功能表    Z 2  1 BC Z  CBACBA AB     输  S S 3 2 入 A1 A2 A0 S1   YYYYYYYY 7 0  1  3  6 出  2 输  5  4 AC 0 X 1 1 1 1 1 1 1 1 A2 A1 A0 S1 S2 S3 X 1 0 0 0 0 0 0 0 0 X X 0 0 0 0 1 1 1 1 X X 0 0 1 1 0 0 1 1 X X 0 1 0 1 0 1 0 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 74LS138 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
