XF705功能亮点

1. 说明

关于本说明书

本说明书使用的约定

随附的附件

部件名称

摄像机

WL-D6000无线遥控器

2. 准备工作

准备电源

使用电池

使用电源插座

开启和关闭摄像机

日期和时间设置

设置日期和时间

使用菜单

从菜单中选择选项

使用自定义子菜单(我的菜单)

摄像机准备工作

安装麦克风卡座单元

安装遮光罩

使用寻像器

使用LCD屏幕

调整LCD屏幕或寻像器

调整握带

安装肩带

装卸端子盖

取下肩垫

使用三脚架

使用SD卡

兼容的SD卡

插入和取出SD卡

初始化SD卡

在SD卡插槽之间切换

自动继续记录和双插槽记录

查看SD卡上的剩余记录时间

恢复短片

摄像机的远程操作

使用随附的无线遥控器

使用选购的RC-V100遥控器

3. 记录

记录视频

准备记录

记录

屏幕显示

设置短片文件名

使用风扇

视频配置：视频格式、系统频率、帧频、分辨率和比特率

选择主记录格式

选择系统频率

选择帧频

选择分辨率和色彩采样设置

选择比特率

使用FUNC按钮更改主要功能

使用直接设置模式

快门速度

更改快门速度模式

更改快门速度值

闪烁减弱

增益

自动增益控制

选择增益级别

更改增益值

中灰滤镜

光圈

自动光圈

短暂性自动光圈 - 单次自动光圈

手动光圈

光圈限制

曝光补偿 - AE偏移

测光模式

伽马曲线和主色彩设置

预设色彩设置

白平衡

自动白平衡(AWB)

色温/预设白平衡

调整白平衡设置

自定义白平衡

变焦

选择变焦模式

选择变焦控件

使用变焦环

使用握持手柄变焦杆

使用提握手柄变焦杆

使用随附的无线遥控器或选购的遥控器

使用选购的附加镜

调整对焦

手动对焦

使用对焦辅助功能

单次自动对焦

AF辅助MF

连续自动对焦

更改AF对焦框尺寸和位置

面部检测

追踪特定被摄体

对焦限制和微距拍摄

影像稳定功能

动态防抖或标准防抖

强力防抖

屏幕标记和斑马纹

显示屏幕标记

显示斑马纹

设置时间码

选择时间码模式

选择丢帧或非丢帧

冻结时间码显示

设置用户数据

与外部设备同步

连接外部设备

参考视频信号输入(Genlock同步)

时间码信号输入

参考视频信号输出

时间码信号输出

记录音频

音频设置和记录的音频声道

将外接麦克风或外部音频输入源连接至摄像机

设置INPUT 1/INPUT 2端子的音频输入类型

选择音频声道的音频输入源

调整音频记录电平

高级音频输入设置

使用耳机监听音频

彩条/音频参考信号

彩条

音频参考信号

波形示波器

显示波形示波器

配置波形示波器

在记录时向短片添加标记

在记录时添加拍摄标记

将标记或<√>标记添加至最后一个记录的短片

使用元数据

设置通过Canon XF Utility创建的用户备忘

输入记录的场记板信息

记录GPS信息(地理位置标记)

连接GPS接收器

查看记录

特殊记录模式

升格记录

预记录

红外记录

4. 用户自定义

可指定按钮

更改已指定的功能

可指定功能

自定义图像设置

选择自定义图像文件

编辑自定义图像文件的设置

重置自定义图像文件

重命名自定义图像文件

保护自定义图像文件

复制自定义图像文件

在短片中嵌入自定义图像文件

可用的自定义图像设置

保存和载入摄像机设置

保存摄像机设置

加载摄像机设置

5. 播放

播放

短片索引屏幕

切换索引屏幕

播放短片

屏幕显示

播放控件

调整音量

短片操作

使用短片菜单

显示短片信息

添加标记或<√>标记

删除标记或<√>标记

复制短片

删除短片

删除用户备忘和GPS信息

添加和删除拍摄标记

6. 外部连接

视频输出配置

各端子的记录视频信号配置和视频输出配置

连接至外部监视器

使用SDI端子

使用HDMI OUT端子

视频输出上叠加屏幕显示

将LUT应用至屏幕/视频输出

调整HLG输出的色彩质量

调整HDR和SDR之间的增益差

选择输出范围

音频输出

在计算机上处理短片

将短片保存至计算机

7. 网络功能

关于网络功能

连接至Wi-Fi网络

摄影机访问点

基础架构模式下的连接

Wi-Fi Protected Setup (WPS，Wi-Fi保护设置)

搜索访问点

手动设置

连接至有线(以太网)网络

选择网络连接

查看网络状态

更改网络设置

浏览器远程：从网络设备控制摄像机

设置浏览器远程

启动浏览器远程

使用浏览器远程

IP串流

IP串流设置

通过IP串流视频

FTP文件传输

FTP服务器和传输设置

传输短片(FTP传输)

8. 照片

拍摄照片

图像编号

播放照片

显示[静止图像]索引屏幕

查看照片

删除照片

删除单张照片

删除所有照片

9. 其他信息

菜单选项

显示状态屏幕

[伽马/色彩空间/色彩矩阵]和[SDR增益/范围]状态屏幕(仅模式)

[/数据 1/3]至[/数据 3/3]状态屏幕(仅模式)

[摄影机 1/4]至[摄影机 4/4]状态屏幕(仅模式)

[可指定按钮 1/3]至[可指定按钮 3/3]状态屏幕

[音频]状态屏幕

[介质]状态屏幕

[终端输出]状态屏幕

[记录]状态屏幕(仅模式)

[元数据 1/2]和[元数据 2/2]状态屏幕(仅模式)

[电池/计时表]状态屏幕

[网络 1/6]至[网络 3/6]状态屏幕

[网络 4/6]和[网络 5/6]状态屏幕( 模式)

[网络 6/6]状态屏幕( 模式)

[网络 4/6]至[网络 6/6]状态屏幕( 模式)

[GPS信息显示]状态屏幕(仅模式)

故障排除

提示信息列表

安全注意事项和使用注意事项

维护/其他

选购附件

规格

XF705

CA-CP200 L交流适配器

CG-A20电池充电器

BP-A30电池

参考表

SD卡大致记录时间

充电时间

使用完全充满电的电池时的大致记录时间

索引

PUB. DIC-0275-000A 4K

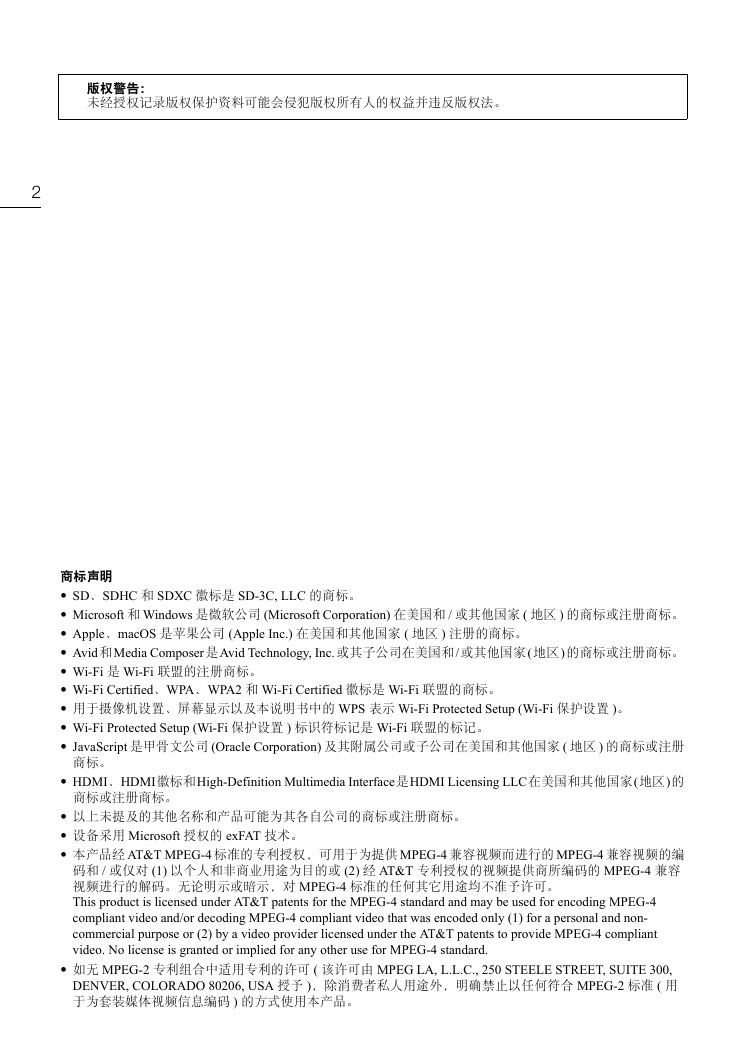

版权警告：未经授权记录版权保护资料可能会侵犯版权所有人的权益并违反版权法。 2 商标声明 • SD、SDHC 和 SDXC 徽标是 SD-3C, LLC 的商标。 • Microsoft 和 Windows 是微软公司 (Microsoft Corporation) 在美国和 / 或其他国家 ( 地区 ) 的商标或注册商标。 • Apple、macOS 是苹果公司 (Apple Inc.) 在美国和其他国家 ( 地区 ) 注册的商标。 • Avid和Media Composer是Avid Technology, Inc. 或其子公司在美国和/或其他国家(地区)的商标或注册商标。 • Wi-Fi 是 Wi-Fi 联盟的注册商标。 • Wi-Fi Certified、WPA、WPA2 和 Wi-Fi Certified 徽标是 Wi-Fi 联盟的商标。 • 用于摄像机设置、屏幕显示以及本说明书中的 WPS 表示 Wi-Fi Protected Setup (Wi-Fi 保护设置 )。 • Wi-Fi Protected Setup (Wi-Fi 保护设置 ) 标识符标记是 Wi-Fi 联盟的标记。 • JavaScript 是甲骨文公司 (Oracle Corporation) 及其附属公司或子公司在美国和其他国家 ( 地区 ) 的商标或注册商标。 • HDMI、HDMI徽标和High-Definition Multimedia Interface是HDMI Licensing LLC在美国和其他国家(地区)的商标或注册商标。 • 以上未提及的其他名称和产品可能为其各自公司的商标或注册商标。 • 设备采用 Microsoft 授权的 exFAT 技术。 • 本产品经 AT&T MPEG-4 标准的专利授权，可用于为提供 MPEG-4 兼容视频而进行的 MPEG-4 兼容视频的编码和 / 或仅对 (1) 以个人和非商业用途为目的或 (2) 经 AT&T 专利授权的视频提供商所编码的 MPEG-4 兼容视频进行的解码。无论明示或暗示，对 MPEG-4 标准的任何其它用途均不准予许可。 This product is licensed under AT&T patents for the MPEG-4 standard and may be used for encoding MPEG-4 compliant video and/or decoding MPEG-4 compliant video that was encoded only (1) for a personal and non- commercial purpose or (2) by a video provider licensed under the AT&T patents to provide MPEG-4 compliant video. No license is granted or implied for any other use for MPEG-4 standard. • 如无 MPEG-2 专利组合中适用专利的许可 ( 该许可由 MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO 80206, USA 授予 )，除消费者私人用途外，明确禁止以任何符合 MPEG-2 标准 ( 用于为套装媒体视频信息编码 ) 的方式使用本产品。

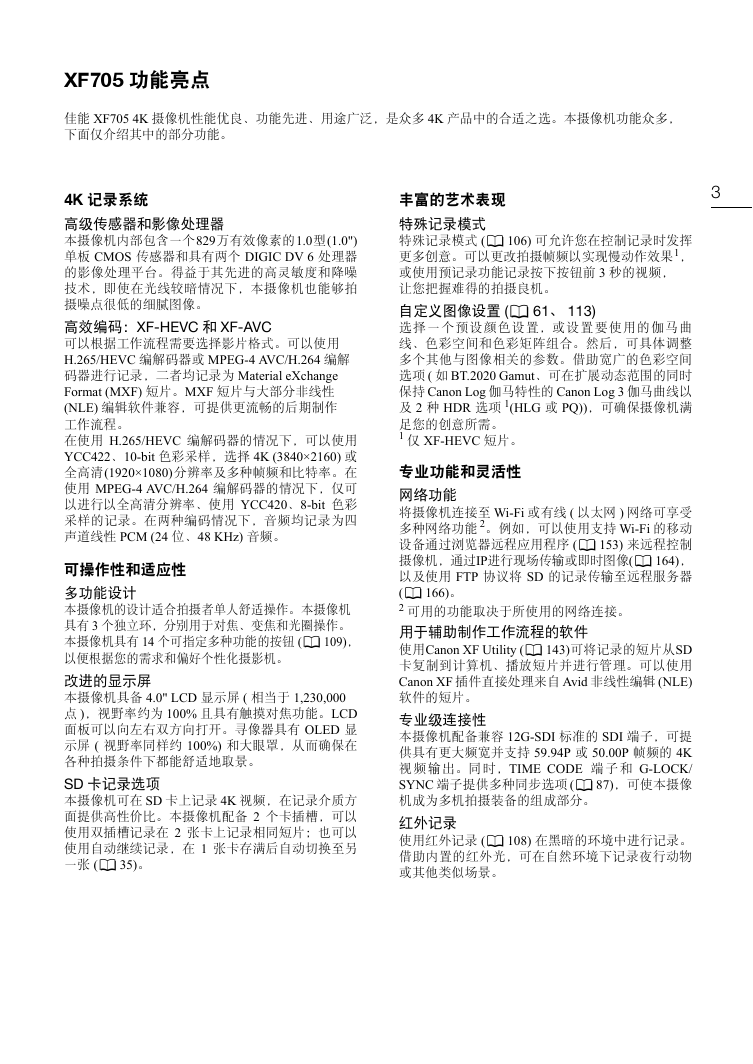

XF705 功能亮点佳能 XF705 4K 摄像机性能优良、功能先进、用途广泛，是众多 4K 产品中的合适之选。本摄像机功能众多，下面仅介绍其中的部分功能。 4K 记录系统高级传感器和影像处理器本摄像机内部包含一个829万有效像素的1.0型(1.0") 单板 CMOS 传感器和具有两个 DIGIC DV 6 处理器的影像处理平台。得益于其先进的高灵敏度和降噪技术，即使在光线较暗情况下，本摄像机也能够拍摄噪点很低的细腻图像。高效编码：XF-HEVC 和 XF-AVC 可以根据工作流程需要选择影片格式。可以使用 H.265/HEVC 编解码器或 MPEG-4 AVC/H.264 编解码器进行记录，二者均记录为 Material eXchange Format (MXF) 短片。MXF 短片与大部分非线性 (NLE) 编辑软件兼容，可提供更流畅的后期制作工作流程。在使用 H.265/HEVC 编解码器的情况下，可以使用 YCC422、10-bit 色彩采样，选择 4K (3840×2160) 或全高清(1920×1080)分辨率及多种帧频和比特率。在使用 MPEG-4 AVC/H.264 编解码器的情况下，仅可以进行以全高清分辨率、使用 YCC420、8-bit 色彩采样的记录。在两种编码情况下，音频均记录为四声道线性 PCM (24 位、48 KHz) 音频。可操作性和适应性多功能设计本摄像机的设计适合拍摄者单人舒适操作。本摄像机具有 3 个独立环，分别用于对焦、变焦和光圈操作。本摄像机具有 14 个可指定多种功能的按钮 (A 109)，以便根据您的需求和偏好个性化摄影机。改进的显示屏本摄像机具备 4.0" LCD 显示屏 ( 相当于 1,230,000 点 )，视野率约为 100% 且具有触摸对焦功能。LCD 面板可以向左右双方向打开。寻像器具有 OLED 显示屏 ( 视野率同样约 100%) 和大眼罩，从而确保在各种拍摄条件下都能舒适地取景。 SD 卡记录选项本摄像机可在 SD 卡上记录 4K 视频，在记录介质方面提供高性价比。本摄像机配备 2 个卡插槽，可以使用双插槽记录在 2 张卡上记录相同短片；也可以使用自动继续记录，在 1 张卡存满后自动切换至另一张 (A 35)。 3 丰富的艺术表现特殊记录模式特殊记录模式 (A 106) 可允许您在控制记录时发挥更多创意。可以更改拍摄帧频以实现慢动作效果1，或使用预记录功能记录按下按钮前 3 秒的视频，让您把握难得的拍摄良机。自定义图像设置 (A 61、 113) 选择一个预设颜色设置，或设置要使用的伽马曲线、色彩空间和色彩矩阵组合。然后，可具体调整多个其他与图像相关的参数。借助宽广的色彩空间选项 ( 如 BT.2020 Gamut、可在扩展动态范围的同时保持 Canon Log 伽马特性的 Canon Log 3 伽马曲线以及 2 种 HDR 选项 1(HLG 或 PQ))，可确保摄像机满足您的创意所需。 1 仅 XF-HEVC 短片。专业功能和灵活性网络功能将摄像机连接至 Wi-Fi 或有线 ( 以太网 ) 网络可享受多种网络功能 2。例如，可以使用支持 Wi-Fi 的移动设备通过浏览器远程应用程序 (A 153) 来远程控制摄像机，通过IP进行现场传输或即时图像(A 164)，以及使用 FTP 协议将 SD 的记录传输至远程服务器 (A 166)。 2 可用的功能取决于所使用的网络连接。用于辅助制作工作流程的软件使用Canon XF Utility (A 143)可将记录的短片从SD 卡复制到计算机、播放短片并进行管理。可以使用 Canon XF 插件直接处理来自 Avid 非线性编辑 (NLE) 软件的短片。专业级连接性本摄像机配备兼容 12G-SDI 标准的 SDI 端子，可提供具有更大频宽并支持 59.94P 或 50.00P 帧频的 4K 视频输出。同时，TIME CODE 端子和 G-LOCK/ SYNC 端子提供多种同步选项 (A 87)，可使本摄像机成为多机拍摄装备的组成部分。红外记录使用红外记录 (A 108) 在黑暗的环境中进行记录。借助内置的红外光，可在自然环境下记录夜行动物或其他类似场景。

改进的对焦选项全像素双核 CMOS AF 本摄像机具有全像素双核CMOS AF技术，可改善自动对焦功能 (A 72)。除连续自动对焦外，使用 AF 辅助 MF 可主要进行手动对焦，然后使摄像机自动完成对焦。使用 AF 辅助 MF 时，摄像机不会进行无效的对焦调整，因此对焦操作比连续自动对焦更稳定。本摄像机也可自动对焦人的面部，并在保持对焦的同时追踪移动被摄体 (A 77)。全像素双核对焦向导 (A 73) 对焦向导可用作可视化的直观向导，可查看图像是否对焦，如果未对焦，可查看需要进行的调整。这有助于确保始终获得清晰的 4K 视频。 4 其他改进的功能 • 直接设置模式 (A 51) 检查屏幕上的图像时，只使用操纵杆即可更改摄像机的主要功能。 • 辅助功能可以在屏幕和寻像器上使用的辅助功能例如：轮廓对焦和放大 (A 73)、屏幕标记 (A 81)、斑马纹 (A 82)、黑白影像 (A 29) 和波形示波器 (A 99)。还可以将这些辅助功能显示在连接至 SDI 端子或 HDMI OUT 端子的外部监视器上 3。另外，使用对数伽马曲线时，也可应用 LUT(A 139)，以便于监视。 3 可用的辅助功能取决于所用的屏幕/视频输出。 • 自定义屏幕显示 (A 42)。 • 可保存到摄像机或SD卡上的菜单设置文件，可用于恢复所有菜单设置或将所有菜单设置复制到另一台 XF705 摄像机 (A 121)。 • 与智能系统兼容的电池，可提供更准确的剩余使用时间信息。 • INPUT 端子 (XLR) 兼容模拟或数字 (AES/EBU) 音频和 +48 V 幻象电源 (A 93)。 • 改进的短片名称格式包含更多信息，更易于识别和管理短片 (A 47)。 • 元数据 (A 102) 和地理位置 (A 104)。 • 彩条和测试声音输出和记录 (A 98)。 • 使用选购的RC-V100遥控器(A 38)进行高级远程操作。

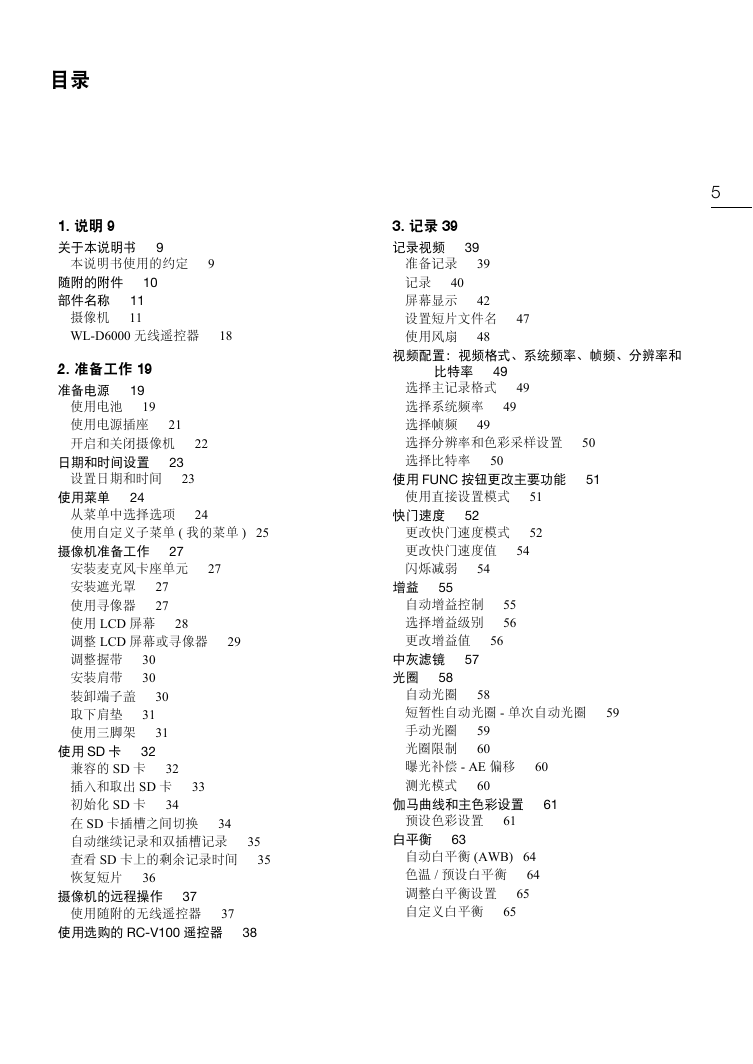

目录 1. 说明 9 关于本说明书 9 本说明书使用的约定 9 随附的附件 10 部件名称 11 摄像机 11 WL-D6000 无线遥控器 18 2. 准备工作 19 准备电源 19 使用电池 19 使用电源插座 21 开启和关闭摄像机 22 日期和时间设置 23 设置日期和时间 23 使用菜单 24 从菜单中选择选项 24 使用自定义子菜单 ( 我的菜单 ) 25 摄像机准备工作 27 安装麦克风卡座单元 27 安装遮光罩 27 使用寻像器 27 使用 LCD 屏幕 28 调整 LCD 屏幕或寻像器 29 调整握带 30 安装肩带 30 装卸端子盖 30 取下肩垫 31 使用三脚架 31 使用 SD 卡 32 兼容的 SD 卡 32 插入和取出 SD 卡 33 初始化 SD 卡 34 在 SD 卡插槽之间切换 34 自动继续记录和双插槽记录 35 查看 SD 卡上的剩余记录时间 35 恢复短片 36 摄像机的远程操作 37 使用随附的无线遥控器 37 使用选购的 RC-V100 遥控器 38 5 3. 记录 39 记录视频 39 准备记录 39 记录 40 屏幕显示 42 设置短片文件名 47 使用风扇 48 视频配置：视频格式、系统频率、帧频、分辨率和比特率 49 选择主记录格式 49 选择系统频率 49 选择帧频 49 选择分辨率和色彩采样设置 50 选择比特率 50 使用 FUNC 按钮更改主要功能 51 使用直接设置模式 51 快门速度 52 更改快门速度模式 52 更改快门速度值 54 闪烁减弱 54 增益 55 自动增益控制 55 选择增益级别 56 更改增益值 56 中灰滤镜 57 光圈 58 自动光圈 58 短暂性自动光圈 - 单次自动光圈 59 手动光圈 59 光圈限制 60 曝光补偿 - AE 偏移 60 测光模式 60 伽马曲线和主色彩设置 61 预设色彩设置 61 白平衡 63 自动白平衡 (AWB) 64 色温 / 预设白平衡 64 调整白平衡设置 65 自定义白平衡 65

6 变焦 66 选择变焦模式 66 选择变焦控件 67 使用变焦环 67 使用握持手柄变焦杆 67 使用提握手柄变焦杆 69 使用随附的无线遥控器或选购的遥控器 70 使用选购的附加镜 71 调整对焦 72 手动对焦 72 单次自动对焦 74 AF 辅助 MF 75 连续自动对焦 75 更改 AF 对焦框尺寸和位置 76 面部检测 77 追踪特定被摄体 78 对焦限制和微距拍摄 79 影像稳定功能 80 动态防抖或标准防抖 80 强力防抖 80 屏幕标记和斑马纹 81 显示屏幕标记 81 显示斑马纹 82 设置时间码 83 选择时间码模式 83 选择丢帧或非丢帧 84 冻结时间码显示 84 设置用户数据 86 与外部设备同步 87 连接外部设备 87 参考视频信号输入 (Genlock 同步 ) 87 时间码信号输入 88 参考视频信号输出 89 时间码信号输出 89 记录音频 90 音频设置和记录的音频声道 90 将外接麦克风或外部音频输入源连接至摄像机 92 设置 INPUT 1/INPUT 2 端子的音频输入类型 93 选择音频声道的音频输入源 93 调整音频记录电平 94 高级音频输入设置 95 使用耳机监听音频 97 彩条 / 音频参考信号 98 彩条 98 音频参考信号 98 波形示波器 99 显示波形示波器 99 配置波形示波器 99 在记录时向短片添加标记 101 在记录时添加拍摄标记 101 将 $ 标记或 % 标记添加至最后一个记录的短片 101 使用元数据 102 设置通过 Canon XF Utility 创建的用户备忘 102 输入记录的场记板信息 103 记录 GPS 信息 ( 地理位置标记 ) 104 连接 GPS 接收器 104 查看记录 105 特殊记录模式 106 升格记录 106 预记录 107 红外记录 108 4. 用户自定义 109 可指定按钮 109 更改已指定的功能 109 可指定功能 110 自定义图像设置 113 选择自定义图像文件 113 编辑自定义图像文件的设置 113 重置自定义图像文件 114 重命名自定义图像文件 114 保护自定义图像文件 114 复制自定义图像文件 115 在短片中嵌入自定义图像文件 115 可用的自定义图像设置 116 保存和载入摄像机设置 121 保存摄像机设置 121 加载摄像机设置 121

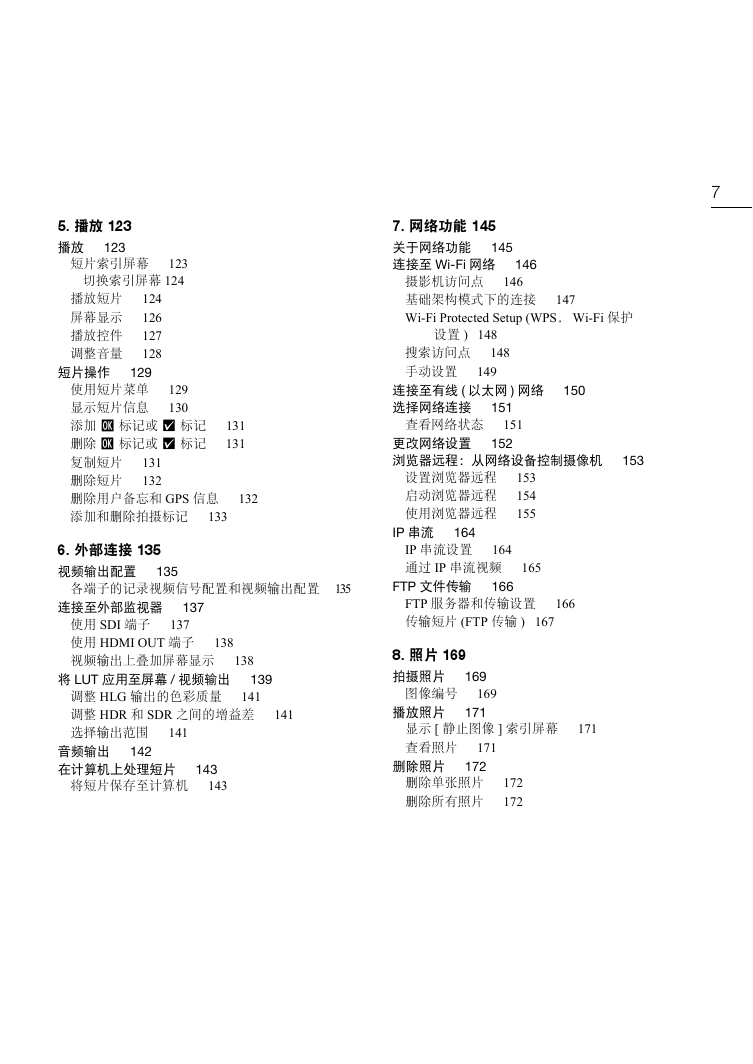

7 5. 播放 123 播放 123 短片索引屏幕 123 切换索引屏幕 124 播放短片 124 屏幕显示 126 播放控件 127 调整音量 128 短片操作 129 使用短片菜单 129 显示短片信息 130 添加 $ 标记或 % 标记 131 删除 $ 标记或 % 标记 131 复制短片 131 删除短片 132 删除用户备忘和 GPS 信息 132 添加和删除拍摄标记 133 6. 外部连接 135 视频输出配置 135 各端子的记录视频信号配置和视频输出配置 135 连接至外部监视器 137 使用 SDI 端子 137 使用 HDMI OUT 端子 138 视频输出上叠加屏幕显示 138 将 LUT 应用至屏幕 / 视频输出 139 调整 HLG 输出的色彩质量 141 调整 HDR 和 SDR 之间的增益差 141 选择输出范围 141 音频输出 142 在计算机上处理短片 143 将短片保存至计算机 143 7. 网络功能 145 关于网络功能 145 连接至 Wi-Fi 网络 146 摄影机访问点 146 基础架构模式下的连接 147 Wi-Fi Protected Setup (WPS， Wi-Fi 保护设置 ) 148 搜索访问点 148 手动设置 149 连接至有线 ( 以太网 ) 网络 150 选择网络连接 151 查看网络状态 151 更改网络设置 152 浏览器远程：从网络设备控制摄像机 153 设置浏览器远程 153 启动浏览器远程 154 使用浏览器远程 155 IP 串流 164 IP 串流设置 164 通过 IP 串流视频 165 FTP 文件传输 166 FTP 服务器和传输设置 166 传输短片 (FTP 传输 ) 167 8. 照片 169 拍摄照片 169 图像编号 169 播放照片 171 显示 [ 静止图像 ] 索引屏幕 171 查看照片 171 删除照片 172 删除单张照片 172 删除所有照片 172

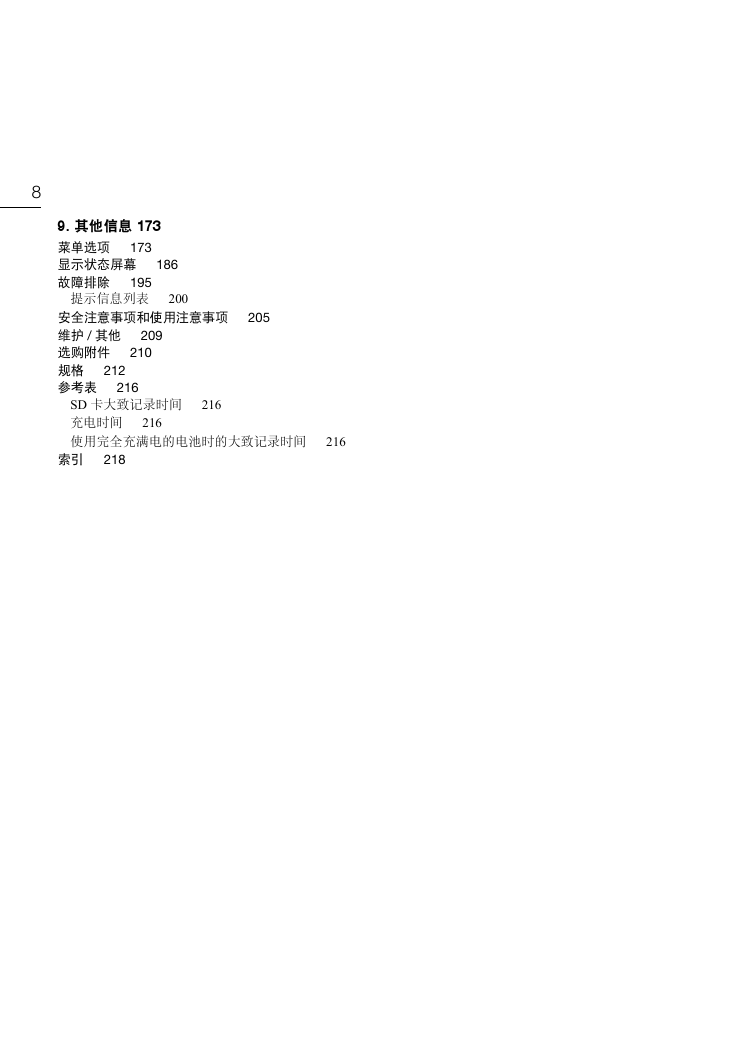

8 9. 其他信息 173 菜单选项 173 显示状态屏幕 186 故障排除 195 提示信息列表 200 安全注意事项和使用注意事项 205 维护 / 其他 209 选购附件 210 规格 212 参考表 216 SD 卡大致记录时间 216 充电时间 216 使用完全充满电的电池时的大致记录时间 216 索引 218
