JVC数码摄像机-GZ-F170说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：4.42M 资料格式：pdf 举报版权申诉

第1页 / 共122页

第2页 / 共122页

第3页 / 共122页

第4页 / 共122页

第5页 / 共122页

第6页 / 共122页

第7页 / 共122页

第8页 / 共122页

入门

核对附件

打开本机

打开端子盖（SD卡盖）

充电

重置本机

握带调整

连接核心过滤器

插入SD卡

可以使用的SD卡类型

使用触屏

调整触屏

液晶监视器上的按键名称和功能

时钟设定

重设时钟

更改显示语言

握住本机

安装三脚架

在海外使用本机

在海外给电池充电

旅行期间按当地时间设置时钟

设置夏时制

备选附件

录制

在自动模式下拍摄视频

在视频录制过程中捕捉静像

在自动模式下拍摄静像

变焦

手动录制

手动调整聚焦（FOCUS）

调整亮度

设置背光补偿

设置白平衡

拍摄特写镜头（TELE MACRO）

带效果录制（录制效果）

以老黑白照片的模式录制影像（颗粒单色）

录制食物的图像（食物）

录制婴儿的影像（婴儿）

清楚地捕捉被摄体（触摸优先AE/AF）

减轻相机振动

间隔录制（慢速录制）

使用自拍定时器

反复以固定间隔录制并播放

带日期和时间录制视频

录制视频时加入时间计数器

查看剩余录制时间

播放

播放视频

正常播放

查看录制日期和其他信息

计时器播放

摘要播放

播放其他文件

播放静像

幻灯片播放

连接电视机并在电视机上观看

经由HDMI迷你接口连接

经由AV接口连接

编辑

删除不需要的文件

删除当前播放的文件

删除选定的文件

保护文件

保护/取消保护当前显示的文件

保护/取消保护选定文件

在播放过程中，在视频中捕捉静像

捕捉视频中的需要部分（修剪）

复制

用BD刻录机（外置蓝光驱动器）刻录光盘

准备一台BD刻录机（外置蓝光驱动器）

创建光盘

用BD刻录机（外置蓝光驱动器）播放

连接蓝光录像机，将文件复录到光盘上

使用USB外部硬盘驱动器

准备USB外部硬盘驱动器

复制所有文件

播放USB外部硬盘驱动器中的文件

删除USB外部硬盘驱动器中的文件夹

格式化USB外部硬盘驱动器

从USB外部硬盘驱动器导入文件

复制到Windows PC

核对系统要求（指引）

安装随附软件（内置）

备份所有文件

组织文件

把视频录制到光盘上

在不用随附软件的情况下备份文件

文件和文件夹列表

复制到Macintosh电脑

菜单设置

操作菜单

操作顶层菜单

录制设置菜单（视频）

录制设置菜单（静像）

播放设置菜单（视频）

编辑菜单（视频）

播放设置菜单（静像）

编辑菜单（静像）

设置（视频/静像）

连接设置（视频/静像）

USB连接菜单

零部件名称

液晶显示器上的显示

故障排除

本机不能正常工作时

充电

电源

录制

SD卡

播放

编辑/复制

电脑

画面/图像

其他问题

错误字样？

维护

规格

商标

摄像机 GZ-F170 详细用户使用指南 C6B1_F170_TW_CS

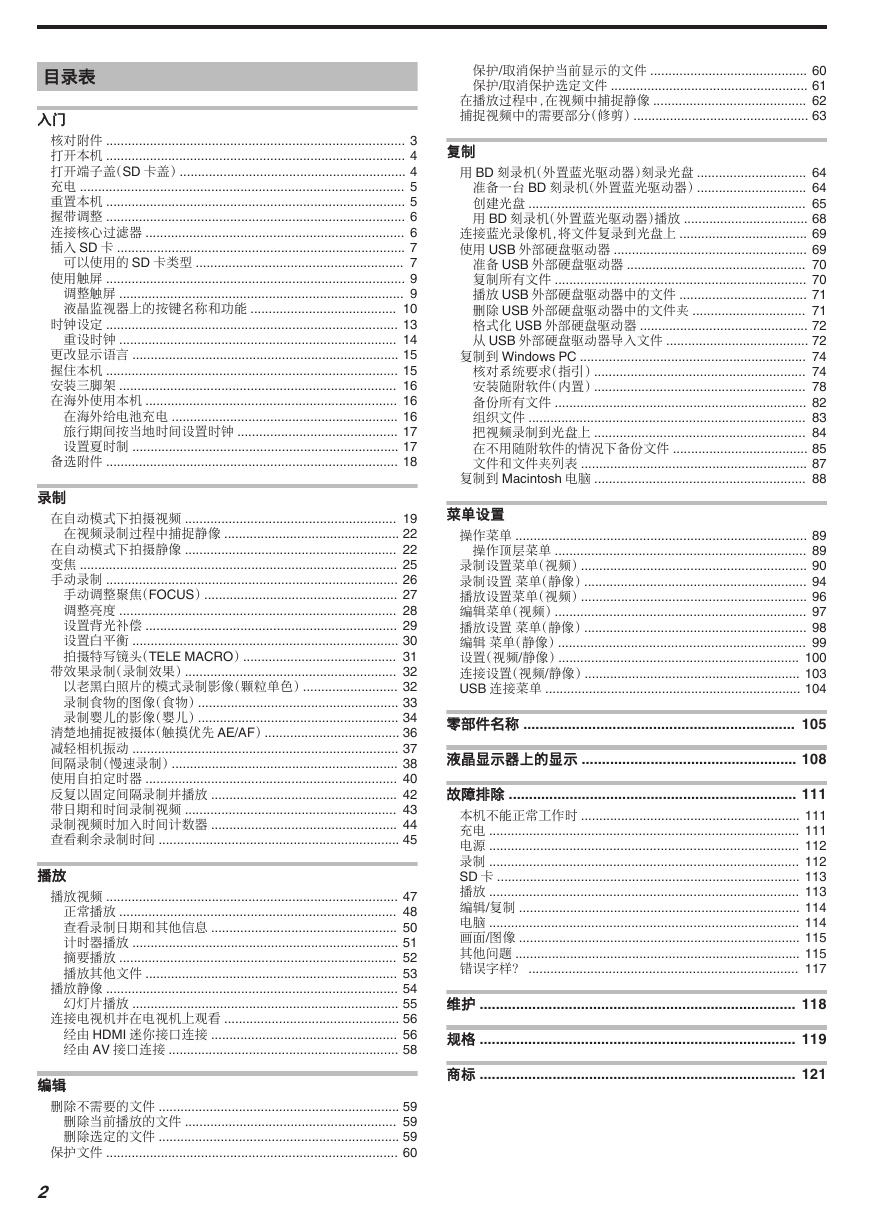

目录表入门核对附件 .................................................................................. 3 打开本机 .................................................................................. 4 打开端子盖（SD 卡盖） .............................................................. 4 充电 ......................................................................................... 5 重置本机 .................................................................................. 5 握带调整 .................................................................................. 6 连接核心过滤器 ....................................................................... 6 插入 SD 卡 ............................................................................... 7 可以使用的 SD 卡类型 ......................................................... 7 使用触屏 .................................................................................. 9 调整触屏 .............................................................................. 9 液晶监视器上的按键名称和功能 ........................................ 10 时钟设定 ................................................................................ 13 重设时钟 ............................................................................ 14 更改显示语言 ......................................................................... 15 握住本机 ................................................................................ 15 安装三脚架 ............................................................................ 16 在海外使用本机 ..................................................................... 16 在海外给电池充电 .............................................................. 16 旅行期间按当地时间设置时钟 ............................................ 17 设置夏时制 ......................................................................... 17 备选附件 ................................................................................ 18 录制在自动模式下拍摄视频 .......................................................... 19 在视频录制过程中捕捉静像 ................................................ 22 在自动模式下拍摄静像 .......................................................... 22 变焦 ....................................................................................... 25 手动录制 ................................................................................ 26 手动调整聚焦（FOCUS） ..................................................... 27 调整亮度 ............................................................................ 28 设置背光补偿 ..................................................................... 29 设置白平衡 ......................................................................... 30 拍摄特写镜头（TELE MACRO） .......................................... 31 带效果录制（录制效果） .......................................................... 32 以老黑白照片的模式录制影像（颗粒单色） .......................... 32 录制食物的图像（食物） ....................................................... 33 录制婴儿的影像（婴儿） ....................................................... 34 清楚地捕捉被摄体（触摸优先 AE/AF） ..................................... 36 减轻相机振动 ......................................................................... 37 间隔录制（慢速录制） .............................................................. 38 使用自拍定时器 ..................................................................... 40 反复以固定间隔录制并播放 ................................................... 42 带日期和时间录制视频 .......................................................... 43 录制视频时加入时间计数器 ................................................... 44 查看剩余录制时间 .................................................................. 45 播放播放视频 ................................................................................ 47 正常播放 ............................................................................ 48 查看录制日期和其他信息 ................................................... 50 计时器播放 ......................................................................... 51 摘要播放 ............................................................................ 52 播放其他文件 ..................................................................... 53 播放静像 ................................................................................ 54 幻灯片播放 ......................................................................... 55 连接电视机并在电视机上观看 ................................................ 56 经由 HDMI 迷你接口连接 ................................................... 56 经由 AV 接口连接 ............................................................... 58 编辑删除不需要的文件 .................................................................. 59 删除当前播放的文件 .......................................................... 59 删除选定的文件 .................................................................. 59 保护文件 ................................................................................ 60 2 保护/取消保护当前显示的文件 ........................................... 60 保护/取消保护选定文件 ...................................................... 61 在播放过程中，在视频中捕捉静像 .......................................... 62 捕捉视频中的需要部分（修剪） ................................................ 63 复制用 BD 刻录机（外置蓝光驱动器）刻录光盘 .............................. 64 准备一台 BD 刻录机（外置蓝光驱动器） .............................. 64 创建光盘 ............................................................................ 65 用 BD 刻录机（外置蓝光驱动器）播放 .................................. 68 连接蓝光录像机，将文件复录到光盘上 ................................... 69 使用 USB 外部硬盘驱动器 ..................................................... 69 准备 USB 外部硬盘驱动器 ................................................. 70 复制所有文件 ..................................................................... 70 播放 USB 外部硬盘驱动器中的文件 ................................... 71 删除 USB 外部硬盘驱动器中的文件夹 ............................... 71 格式化 USB 外部硬盘驱动器 .............................................. 72 从 USB 外部硬盘驱动器导入文件 ....................................... 72 复制到 Windows PC .............................................................. 74 核对系统要求（指引） .......................................................... 74 安装随附软件（内置） .......................................................... 78 备份所有文件 ..................................................................... 82 组织文件 ............................................................................ 83 把视频录制到光盘上 .......................................................... 84 在不用随附软件的情况下备份文件 ..................................... 85 文件和文件夹列表 .............................................................. 87 复制到 Macintosh 电脑 .......................................................... 88 菜单设置操作菜单 ................................................................................ 89 操作顶层菜单 ..................................................................... 89 录制设置菜单（视频） .............................................................. 90 录制设置菜单（静像） ............................................................. 94 播放设置菜单（视频） .............................................................. 96 编辑菜单（视频） ..................................................................... 97 播放设置菜单（静像） ............................................................. 98 编辑菜单（静像） .................................................................... 99 设置（视频/静像） .................................................................. 100 连接设置（视频/静像） ........................................................... 103 USB 连接菜单 ...................................................................... 104 零部件名称 ................................................................... 105 液晶显示器上的显示 ..................................................... 108 故障排除 ....................................................................... 111 本机不能正常工作时 ............................................................ 111 充电 ..................................................................................... 111 电源 ..................................................................................... 112 录制 ..................................................................................... 112 SD 卡 ................................................................................... 113 播放 ..................................................................................... 113 编辑/复制 ............................................................................. 114 电脑 ..................................................................................... 114 画面/图像 ............................................................................. 115 其他问题 .............................................................................. 115 错误字样？ .......................................................................... 117 维护 .............................................................................. 118 规格 .............................................................................. 119 商标 .............................................................................. 121

核对附件如果有任何物品缺少或损坏，请咨询 JVC 经销商或最近的 JVC 服务中心。图片说明交流电适配器 AC-V11 0 为本机充电。将充电适配器电缆连接到电源线的末端。也可以在室内录制或播放视频时使用。 . . . . . . . 充电适配器电缆 QAM1580-001 0 安装至交流电适配器电源线的末端，并连接至本机的 USB 连接器进行充电。 USB 电缆（A 型 - 微型 B 型） 0 连接本机与电脑。 AV 电缆 E3A-0085-00 0 连接本机与电视机，以便在电视机上播放录好的图像。 0 购买新的 AV 电缆时，请洽询 JVC 经销商或附近的 JVC 维修服务中心。镜头盖 0 不用本机时或在走动过程中，要装上镜头盖。核心过滤器基本用户使用指南 0 仔细阅读，并保存在安全的地方，以备需要时查阅。注 : 0 所提供的软件（应用程序软件）为本机内置。 “核对系统要求（指引）” (A p. 74) 0 核心过滤器与 AV 电缆一同使用。请勿将其与 AV 电缆以外的其他任何电缆一同使用。 “连接核心过滤器” (A p. 6) 0 SD 卡另售。 “可以使用的 SD 卡类型” (A p. 7) 0 在海外使用交流电适配器时，请准备一个市售的转换器插头，便于在到访国或地区使用。 “在海外给电池充电” (A p. 16) 入门 3

入门打开本机打开液晶监视器以打开本机。要关闭电源，请关闭液晶监视器。 o 要打开电源打开液晶监视器。 . o 要关闭电源关闭液晶监视器。打开端子盖（SD 卡盖） o 要打开 . A 打开液晶监视器。 B 向下滑动盖锁并将盖子滑动至一边。 C 慢慢拿起盖子。 o 要关闭 . POWER/ACCESS 指示灯熄灭，电源关闭。 “POWER/ACCESS（电源/存取）指示灯” (A p. 106) 注 : 0 当“自动关机”设为“开”时，本机有 5 分钟不工作，就会自动关闭，以便省电。（使用交流电适配器时，本机会进入待机模式。） “ 自动关机 ” (A p. 101) 0 如果启用“LCD 关闭时录制”，即使录制时关闭液晶监视器，本机也不关闭。 “LCD 关闭时录制” (A p. 93) 先让液晶监视器开着。 . A B C 滑入盖子，直至咔哒一声卡进。如果盖锁上的红色标记可见，则说明盖子没有被正确关闭。小心 : 0 开/关端子盖时，不要用力过大。 4

充电本机装备有内置电池。按图所示打开连接器盖，并连接充电用的交流电适配器。入门重置本机当本机发生故障时，请按照以下方式重置本机。（重置本机不会删除已录数据。） 1 打开端子盖。 0 移除电源线以及所有的连接电缆。 2 关闭液晶监视器以关闭本机。 3 使用带有尖头的物体轻按重置按键。小心 : 0 轻轻地按重置按键一次。 0 请勿使用尖锐的物体。否则可能会损坏本机或导致触电。注 : 0 如果在按重置按键后故障仍然存在，请咨询最近的 JVC 服务中心。 . 小心 : 0 购买时内置电池没有电。 0 购买时或在长时间未使用电池的情况下，电池的充电时间将会比平时长。剩余电池电量低时，摄像机无法打开。在此情况下，在打开电源前请将电池充电超过 40 分钟。 0 充电时间：约 6 小时 10 分钟（当于 25 ℃环境中充电时） 0 电池无法在 10°C 到 35°C 室温范围以外的环境下充电。电池没有充电时 CHARGE 指示灯不会亮起。如果在充电期间温度上升或下降，CHARGE 指示灯将会缓慢闪烁并且充电将会停止。在此情况下，请移除交流电适配器，按重置按键，并且等到室温恢复至上述范围内以后再重新充电。 0 在充电期间，您可以录制或播放视频。（然而，充电时间会比平时长。此外，取决于环境，剩余电池电量可能会减少。）如果在使用本机时内部温度升高，请暂时停止充电。（CHARGE 指示灯熄灭。） 0 如果发生故障（例如过压），充电将会停止。在这些情况下，CHARGE 指示灯会迅速闪烁，以示提醒。 0 在充电过程中，屏幕上的 P 图标变为 O，表示充电正在进行中。（在使用随附的交流电适配器时） 0 即使电池已经完全充电而录制时间仍变得极短时，电池需要更换。要了解关于更换内置电池（加收一定费用）的详情，请咨询最近的 JVC 服务中心。小心 : 0 USB 充电设备有一定的规格。要充电，请使用能提供 5 V/1 A 或更大的输出 0 取决于您的充电设备的规格，以及用于连接至本机的 USB 电缆的厚度和长电压的设备。度，充电时间可能会比平时长，或者充电甚至可能不会开始。 0 我们不会为由于使用非标准设备或质量差的设备而引起的故障承担责任。 5

入门握带调整连接核心过滤器将核心过滤器安装至连接到本机的 AV 电缆。本机与其他设备相连时，核心过滤器会减少干扰。 . A 打开护垫 B 调整护垫的位置和握带的长度。 C 关上护垫小心 : 0 务必妥善扣紧握带。如果握带松开，本机可能会掉落，造成人身伤害或财产损坏。 . 6

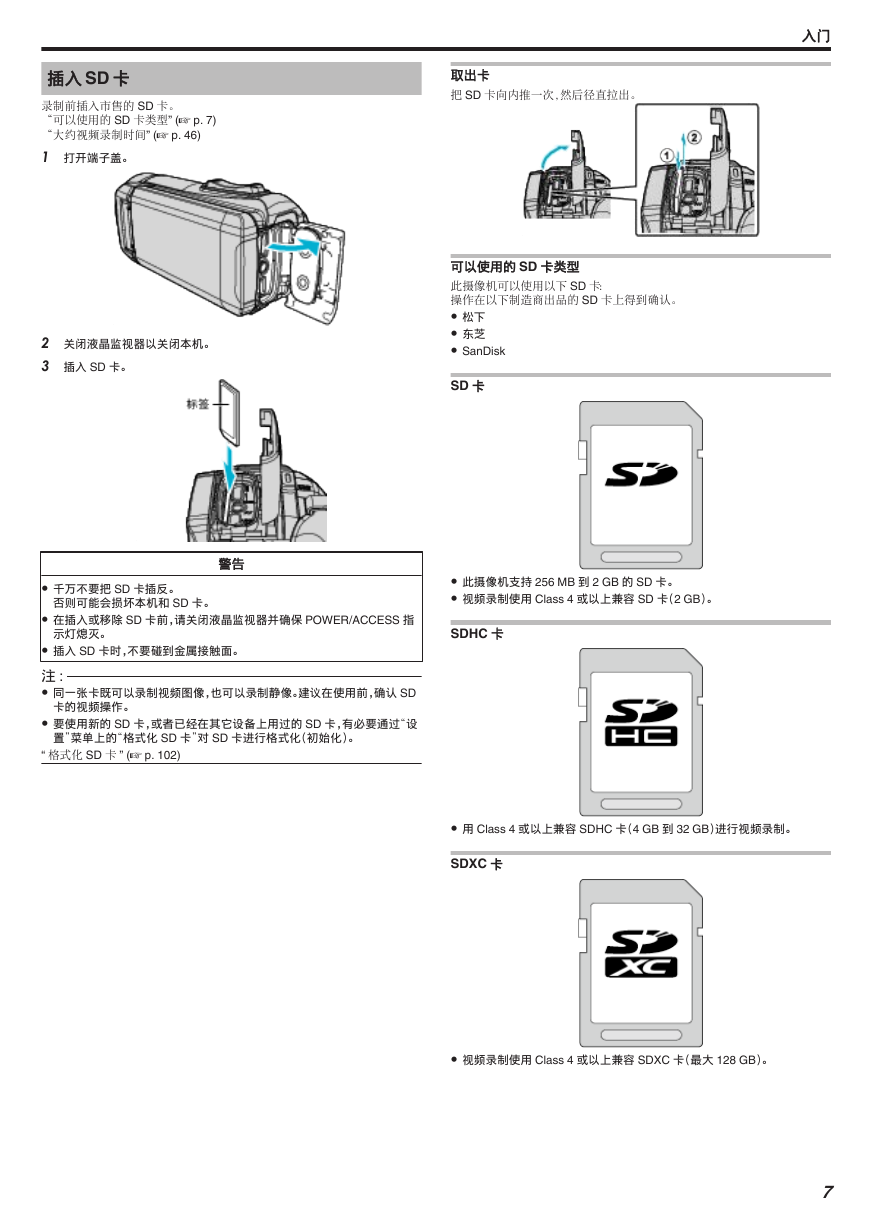

插入SD 卡录制前插入市售的 SD 卡。 “可以使用的 SD 卡类型” (A p. 7) “大约视频录制时间” (A p. 46) 1 打开端子盖。 . 2 关闭液晶监视器以关闭本机。 3 插入 SD 卡。 . 警告否则可能会损坏本机和 SD 卡。示灯熄灭。 0 千万不要把 SD 卡插反。 0 在插入或移除 SD 卡前，请关闭液晶监视器并确保 POWER/ACCESS 指 0 插入 SD 卡时，不要碰到金属接触面。注 : 0 同一张卡既可以录制视频图像，也可以录制静像。建议在使用前，确认 SD 0 要使用新的 SD 卡，或者已经在其它设备上用过的 SD 卡，有必要通过“设 “ 格式化 SD 卡 ” (A p. 102) 置”菜单上的“格式化 SD 卡”对 SD 卡进行格式化（初始化）。卡的视频操作。取出卡把 SD 卡向内推一次，然后径直拉出。入门 . 可以使用的 SD 卡类型此摄像机可以使用以下 SD 卡：操作在以下制造商出品的 SD 卡上得到确认。 0 松下 0 东芝 0 SanDisk SD 卡 0 此摄像机支持 256 MB 到 2 GB 的 SD 卡。 0 视频录制使用 Class 4 或以上兼容 SD 卡（2 GB）。 . SDHC 卡 0 用 Class 4 或以上兼容 SDHC 卡（4 GB 到 32 GB）进行视频录制。 . SDXC 卡 0 视频录制使用 Class 4 或以上兼容 SDXC 卡（最大 128 GB）。 . 7

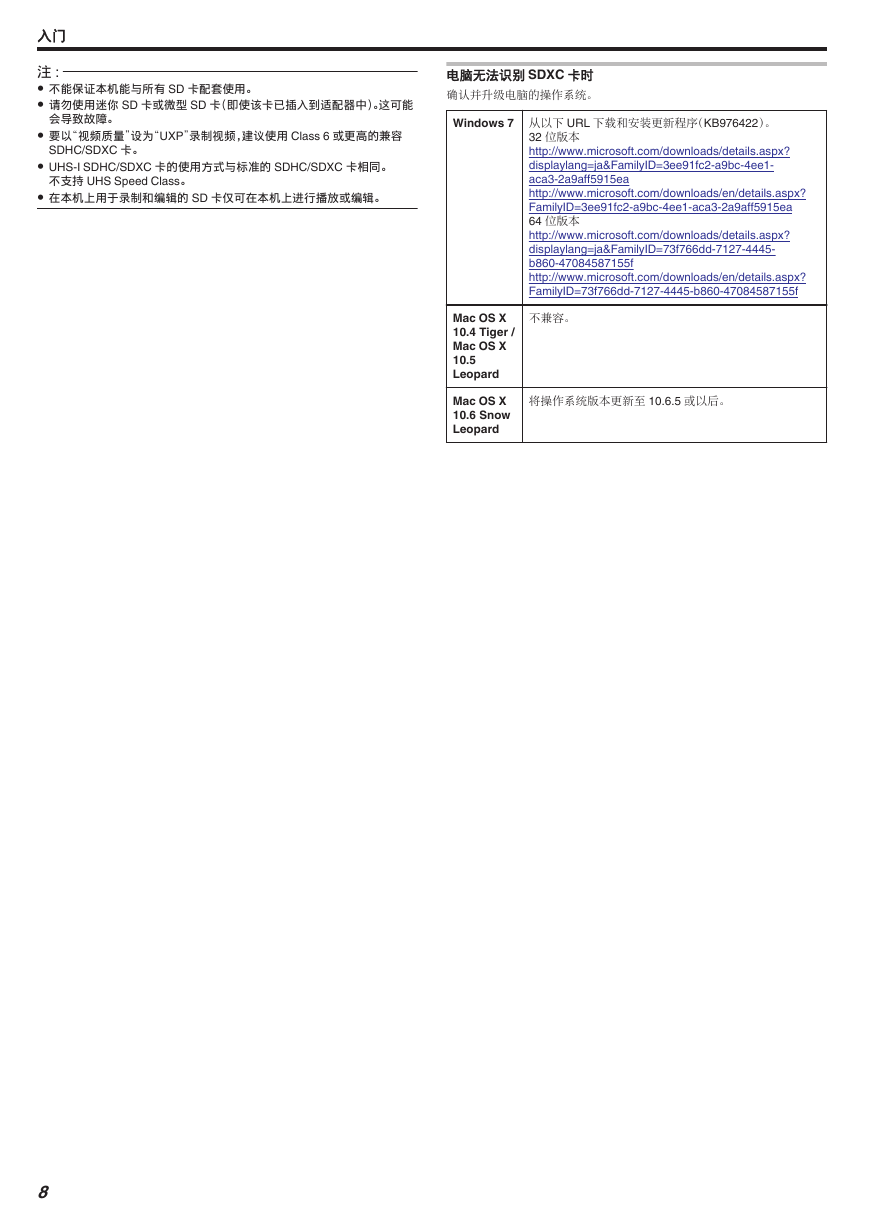

入门注 : 0 不能保证本机能与所有 SD 卡配套使用。 0 请勿使用迷你 SD 卡或微型 SD 卡（即使该卡已插入到适配器中）。这可能 0 要以“视频质量”设为“UXP”录制视频，建议使用 Class 6 或更高的兼容 0 UHS-I SDHC/SDXC 卡的使用方式与标准的 SDHC/SDXC 卡相同。 0 在本机上用于录制和编辑的 SD 卡仅可在本机上进行播放或编辑。 SDHC/SDXC 卡。不支持 UHS Speed Class。会导致故障。电脑无法识别 SDXC 卡时确认并升级电脑的操作系统。 Windows 7 从以下 URL 下载和安装更新程序（KB976422）。 32 位版本 http://www.microsoft.com/downloads/details.aspx? displaylang=ja&FamilyID=3ee91fc2-a9bc-4ee1- aca3-2a9aff5915ea http://www.microsoft.com/downloads/en/details.aspx? FamilyID=3ee91fc2-a9bc-4ee1-aca3-2a9aff5915ea 64 位版本 http://www.microsoft.com/downloads/details.aspx? displaylang=ja&FamilyID=73f766dd-7127-4445- b860-47084587155f http://www.microsoft.com/downloads/en/details.aspx? FamilyID=73f766dd-7127-4445-b860-47084587155f Mac OS X 10.4 Tiger / Mac OS X 10.5 Leopard Mac OS X 10.6 Snow Leopard 不兼容。将操作系统版本更新至 10.6.5 或以后。 8
