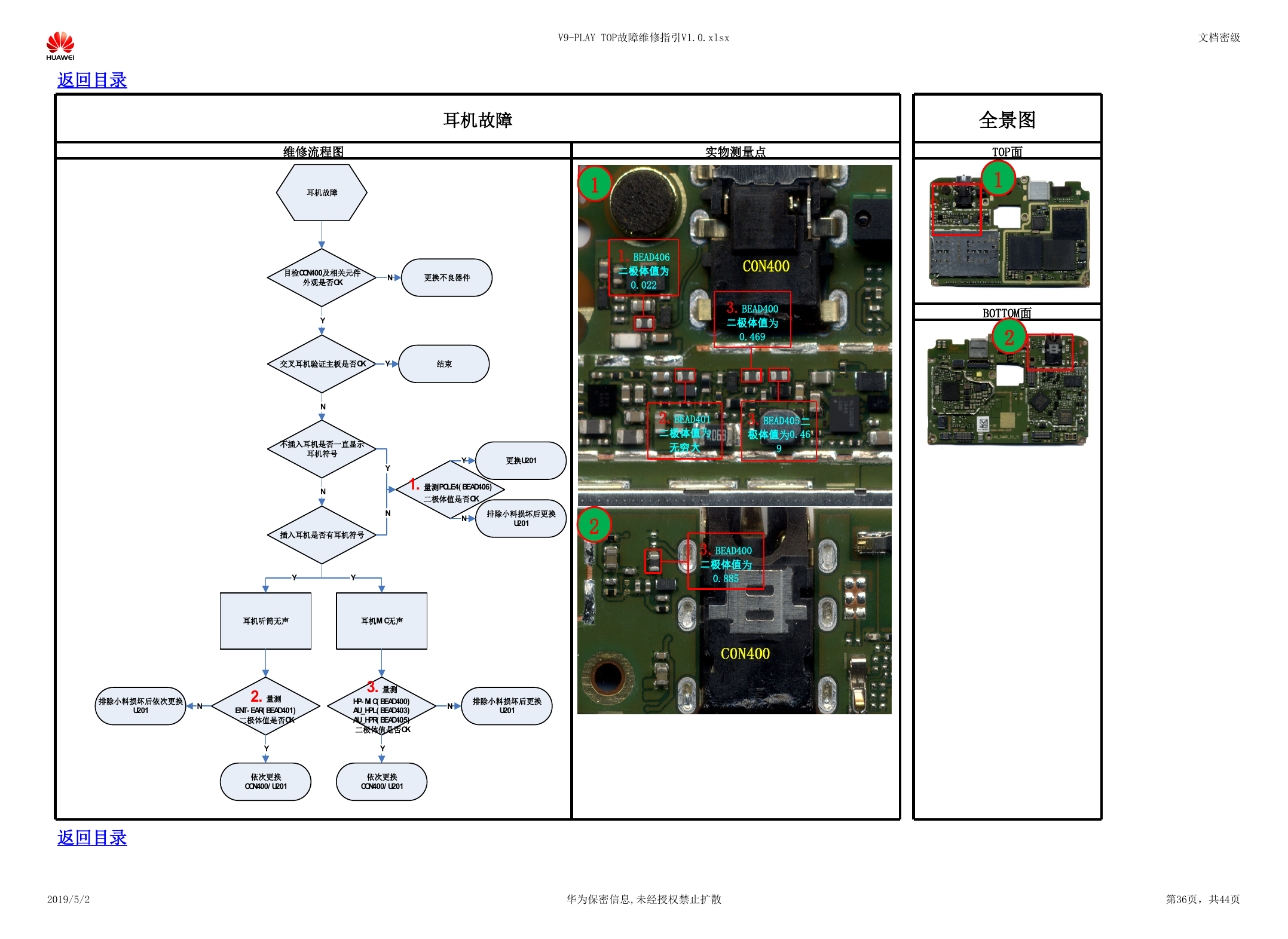

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 耳机故障 维修流程图 实物测量点 1 2 1.BEAD406 二极体值为 0.022 C0N400 3.BEAD400 二极体值为 0.469 2.BEAD401 二极体值为 无穷大 3.BEAD405二 极体值为0.46 9 3.BEAD400 二极体值为 0.885 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第36页，共44页 耳机故障目检CON400及相关元件外观是否OK更换不良器件NY不插入耳机是否一直显示耳机符号插入耳机是否有耳机符号N耳机听筒无声耳机MIC无声2.量测ENT-EAR(BEAD401)二极体值是否OKYY排除小料损坏后依次更换U201NY3.量测HP-MIC(BEAD400)AU_HPL(BEAD403)AU_HPR(BEAD405)二极体值是否OK排除小料损坏后更换U201NY交叉耳机验证主板是否OKN结束YYN1.量测POLE4(BEAD406)二极体值是否OK排除小料损坏后更换U201更换U201YN依次更换CON400/U201依次更换CON400/U201
