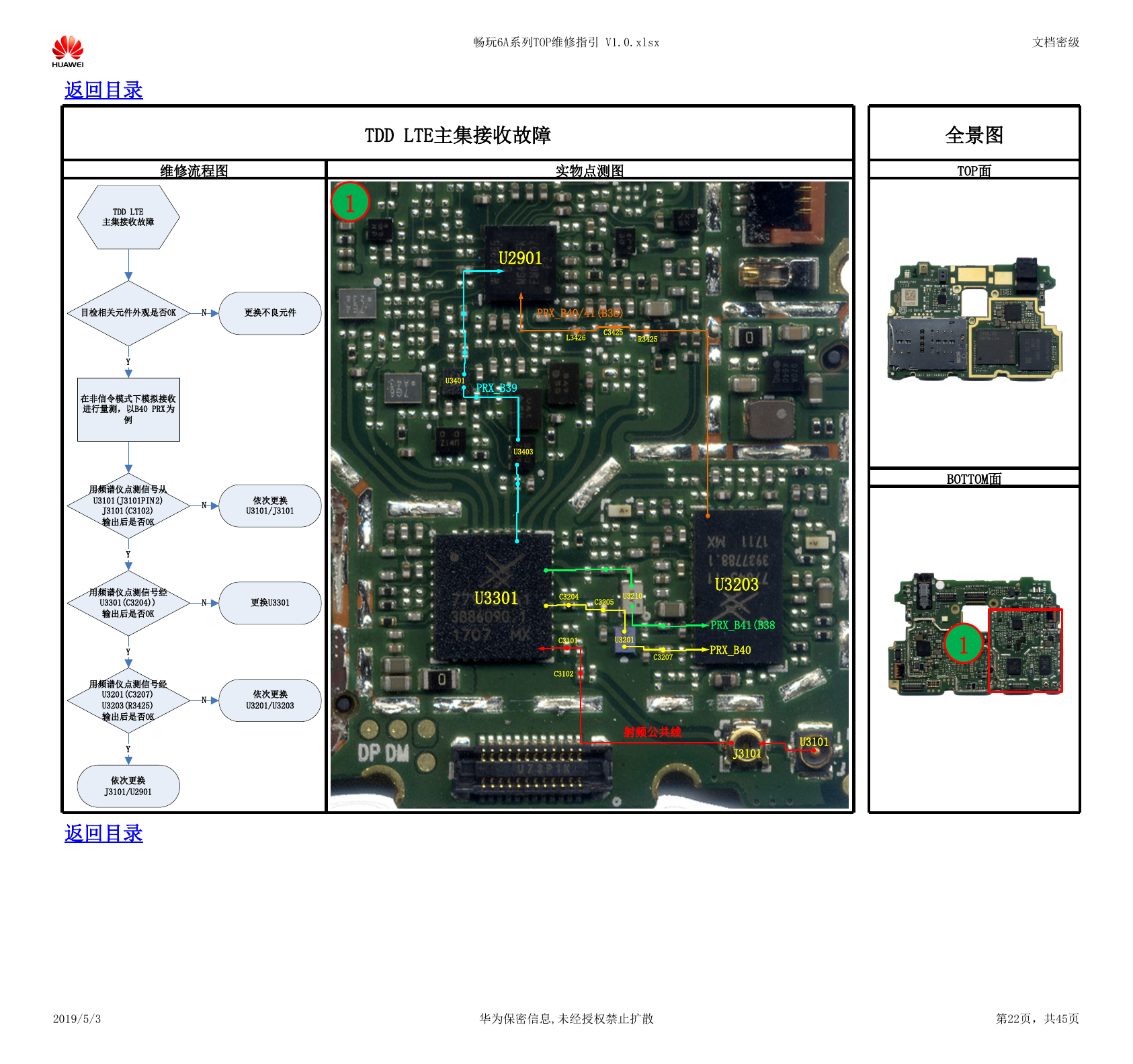

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 TDD LTE主集接收故障 维修流程图 实物点测图 全景图 TOP面 1 U2901 PRX_B40/41(B38) L3426 C3425 R3425 U3401 PRX_B39 U3403 BOTTOM面 1 U3301 C3204 U3210 C3205 U3203 PRX_B41(B38 C3101 U3201 C3207 PRX_B40 C3102 射频公共线 U3101 J3101 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第22页，共45页 TDD LTE主集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B40 PRX为例用频谱仪点测信号从U3101(J3101PIN2)J3101(C3102)输出后是否OKY依次更换U3101/J3101NN用频谱仪点测信号经U3301(C3204))输出后是否OKNY更换U3301Y用频谱仪点测信号经U3201(C3207)U3203(R3425)输出后是否OK依次更换U3201/U3203依次更换J3101/U2901NY
