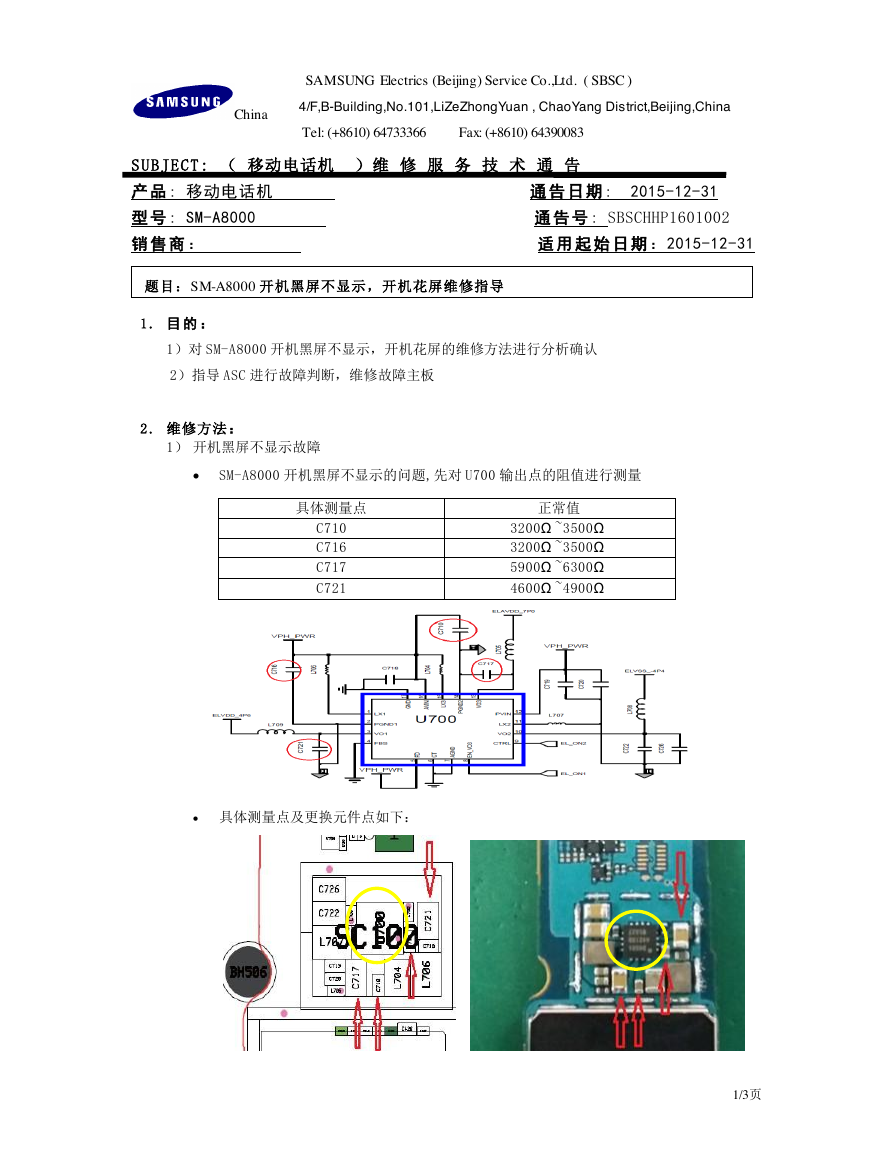

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2015-12-31 型 号 : SM-A8000 销 售 商 ： 适 用 起 始 日 期 ：2015-12-31 通 告 号 : SBSCHHP1601002 题目：SM-A8000 开机黑屏不显示，开机花屏维修指导 1 . 目 的 ： 1）对 SM-A8000 开机黑屏不显示，开机花屏的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 维修方法： 1） 开机黑屏不显示故障  SM-A8000 开机黑屏不显示的问题,先对 U700 输出点的阻值进行测量 具体测量点 C710 C716 C717 C721 正常值 3200Ω ~3500Ω 3200Ω ~3500Ω 5900Ω ~6300Ω 4600Ω ~4900Ω  具体测量点及更换元件点如下： 1/3页 

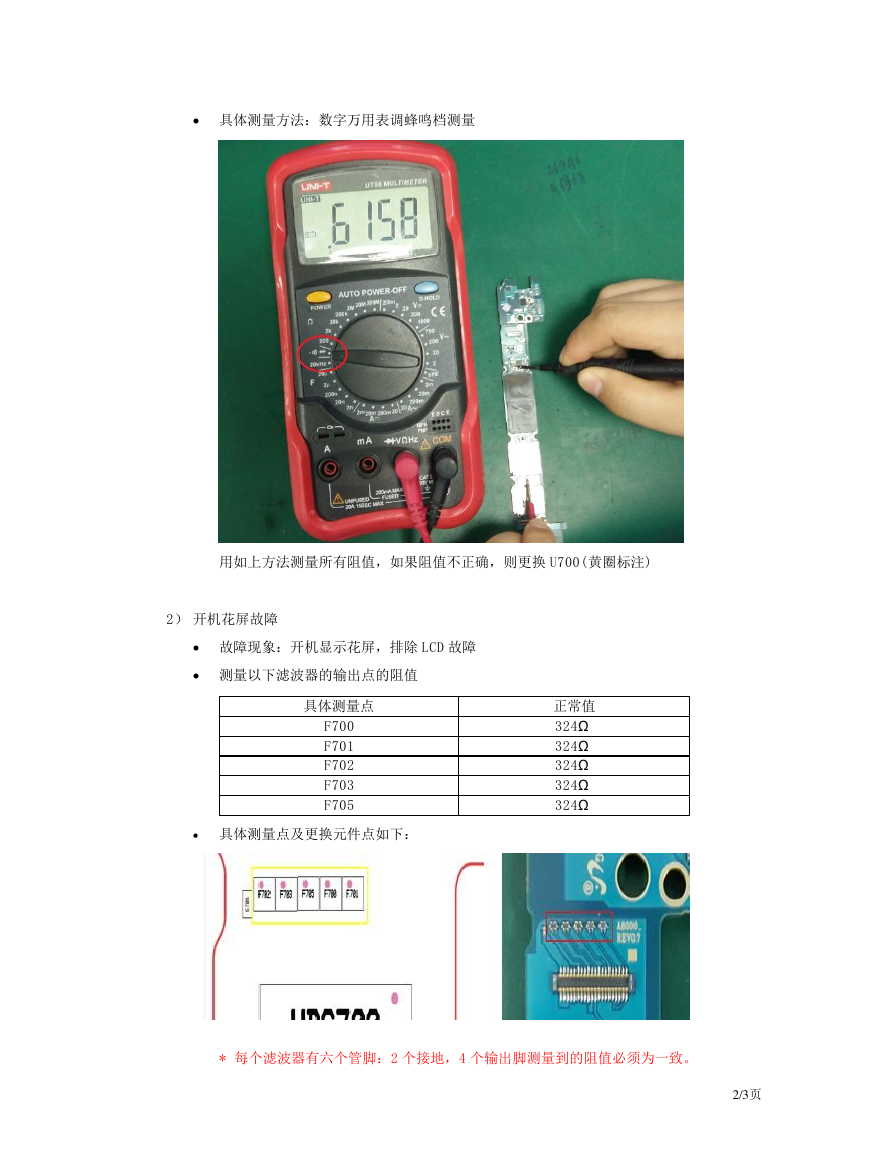

 具体测量方法：数字万用表调蜂鸣档测量 用如上方法测量所有阻值，如果阻值不正确，则更换 U700(黄圈标注) 2） 开机花屏故障  故障现象：开机显示花屏，排除 LCD 故障  测量以下滤波器的输出点的阻值 具体测量点 F700 F701 F702 F703 F705  具体测量点及更换元件点如下： 正常值 324Ω 324Ω 324Ω 324Ω 324Ω * 每个滤波器有六个管脚：2 个接地，4 个输出脚测量到的阻值必须为一致。 2/3页 

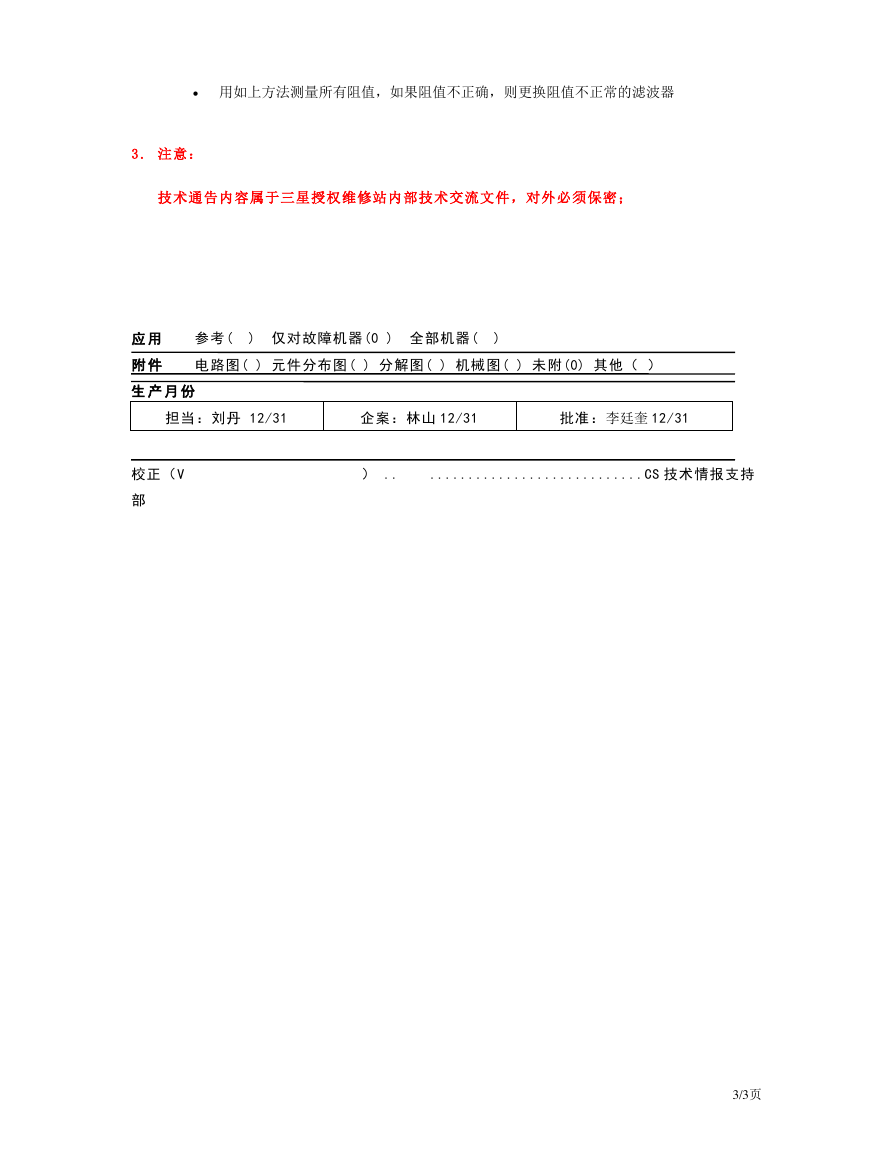

 用如上方法测量所有阻值，如果阻值不正确，则更换阻值不正常的滤波器 3 . 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 12/31 企案：林山 12/31 批准：李廷奎 12/31 校正（V ） .. ............................CS 技术情报支持 部 3/3页
