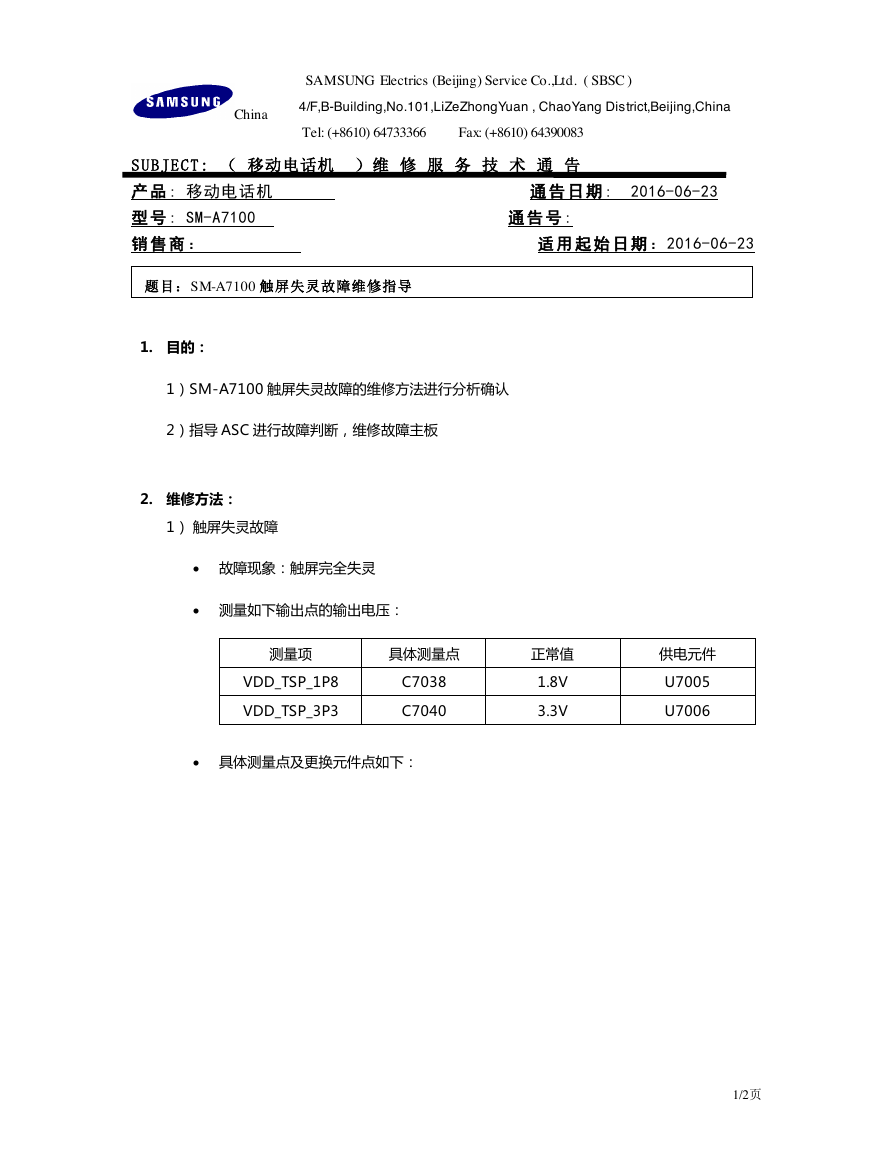

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2016-06-23 型 号 : SM-A7100 销 售 商 ： 适 用 起 始 日 期 ：2016-06-23 通 告 号 : 题目：SM-A7100 触屏失灵故障维修指导 1. 目的： 1）SM-A7100 触屏失灵故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2. 维修方法： 1） 触屏失灵故障  故障现象：触屏完全失灵  测量如下输出点的输出电压： 测量项 具体测量点 正常值 供电元件 VDD_TSP_1P8 VDD_TSP_3P3 C7038 C7040 1.8V 3.3V U7005 U7006  具体测量点及更换元件点如下： 1/2页 

 具体测量方法： 万用表调电压档，测量以上电容的输出电压 如测量 C7038 没有电压则更换 U7005(1203-004818) 如测量 C7040 没有电压则更换 U7006 (1203-004776) 3. 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 06/23 企案：林山 06/23 批准：李丞熙 06/23 校正（V ） .. ............................CS 技术情报支持 部 2/2页
