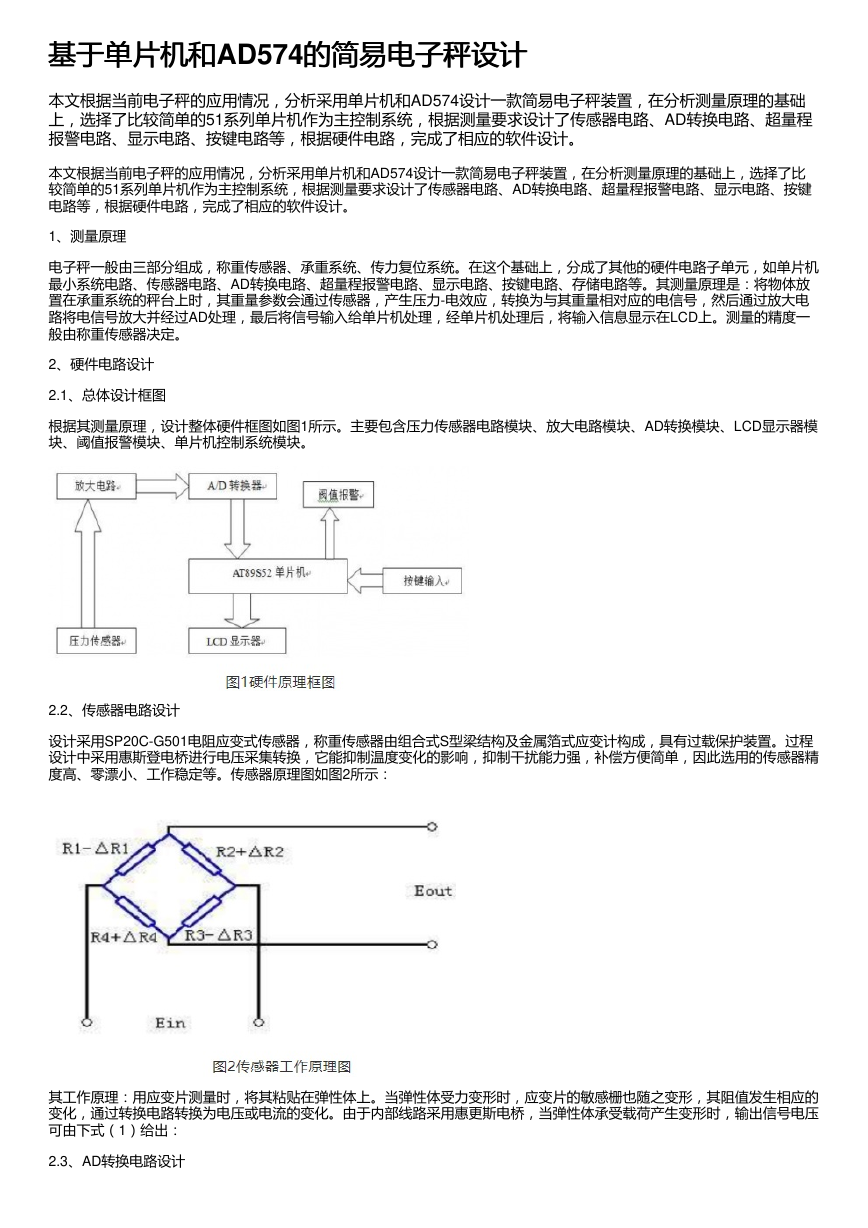

基于单片机和AD574的简易电子秤设计 基于单片机和 的简易电子秤设计 本文根据当前电子秤的应用情况，分析采用单片机和AD574设计一款简易电子秤装置，在分析测量原理的基础 上，选择了比较简单的51系列单片机作为主控制系统，根据测量要求设计了传感器电路、AD转换电路、超量程 报警电路、显示电路、按键电路等，根据硬件电路，完成了相应的软件设计。 本文根据当前电子秤的应用情况，分析采用单片机和AD574设计一款简易电子秤装置，在分析测量原理的基础上，选择了比 较简单的51系列单片机作为主控制系统，根据测量要求设计了传感器电路、AD转换电路、超量程报警电路、显示电路、按键 电路等，根据硬件电路，完成了相应的软件设计。 1、测量原理 电子秤一般由三部分组成，称重传感器、承重系统、传力复位系统。在这个基础上，分成了其他的硬件电路子单元，如单片机 最小系统电路、传感器电路、AD转换电路、超量程报警电路、显示电路、按键电路、存储电路等。其测量原理是：将物体放 置在承重系统的秤台上时，其重量参数会通过传感器，产生压力-电效应，转换为与其重量相对应的电信号，然后通过放大电 路将电信号放大并经过AD处理，最后将信号输入给单片机处理，经单片机处理后，将输入信息显示在LCD上。测量的精度一 般由称重传感器决定。 2、硬件电路设计 2.1、总体设计框图 根据其测量原理，设计整体硬件框图如图1所示。主要包含压力传感器电路模块、放大电路模块、AD转换模块、LCD显示器模 块、阈值报警模块、单片机控制系统模块。 2.2、传感器电路设计 设计采用SP20C-G501电阻应变式传感器，称重传感器由组合式S型梁结构及金属箔式应变计构成，具有过载保护装置。过程 设计中采用惠斯登电桥进行电压采集转换，它能抑制温度变化的影响，抑制干扰能力强，补偿方便简单，因此选用的传感器精 度高、零漂小、工作稳定等。传感器原理图如图2所示： 其工作原理：用应变片测量时，将其粘贴在弹性体上。当弹性体受力变形时，应变片的敏感栅也随之变形，其阻值发生相应的 变化，通过转换电路转换为电压或电流的变化。由于内部线路采用惠更斯电桥，当弹性体承受载荷产生变形时，输出信号电压 可由下式（1）给出： 2.3、AD转换电路设计 

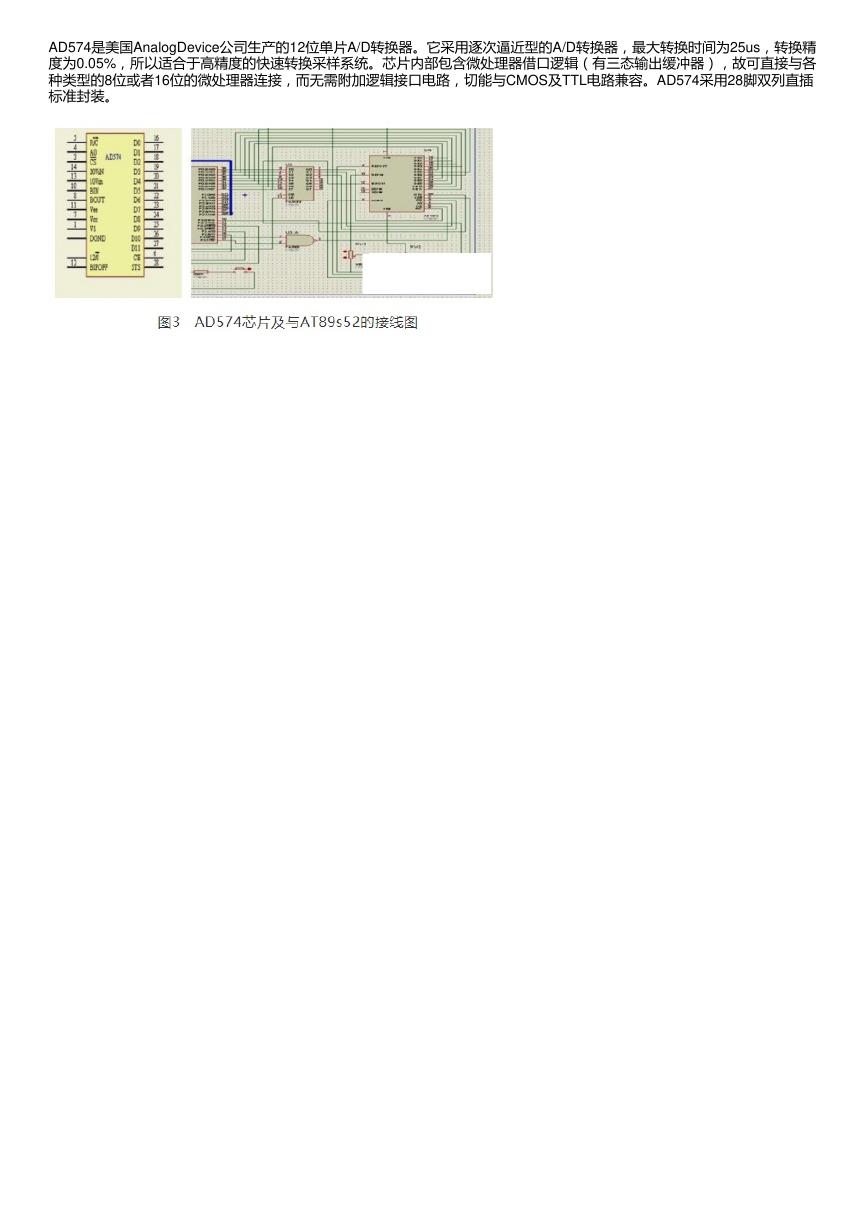

AD574是美国AnalogDevice公司生产的12位单片A/D转换器。它采用逐次逼近型的A/D转换器，最大转换时间为25us，转换精 度为0.05%，所以适合于高精度的快速转换采样系统。芯片内部包含微处理器借口逻辑（有三态输出缓冲器），故可直接与各 种类型的8位或者16位的微处理器连接，而无需附加逻辑接口电路，切能与CMOS及TTL电路兼容。AD574采用28脚双列直插 标准封装。
