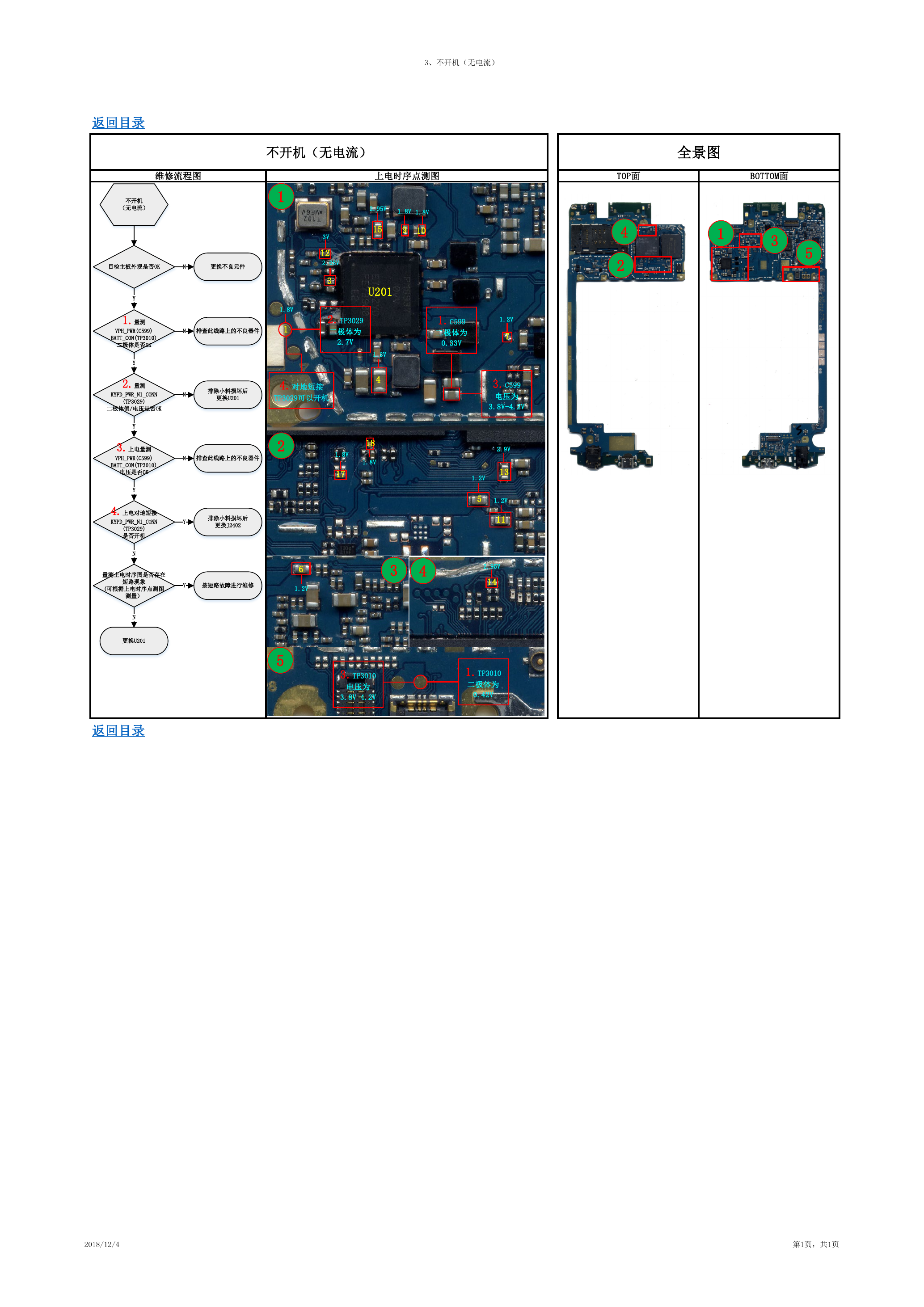

3、不开机（无电流） 返回目录 不开机（无电流） 全景图 维修流程图 上电时序点测图 TOP面 BOTTOM面 不开机 （无电流） 1 目检主板外观是否OK N 更换不良元件 2.95V 1.8V 1.8V 15 9 10 3V 12 2.05V 3 4 2 1 3 5 N 排查此线路上的不良器件 1.8V 1 2.TP3029 二极体为 2.7V Y 1.量测 VPH_PWR(C599) BATT_CON(TP3010) 二极体是否OK Y 2.量测 KYPD_PWR_N1_CONN N (TP3029) 二极体值/电压是否OK 排除小料损坏后 更换U201 4.对地短接 TP3029可以开机 Y 3.上电量测 VPH_PWR(C599) BATT_CON(TP3010) 电压是否OK Y 4.上电对地短接 KYPD_PWR_N1_CONN (TP3029) 是否开机 N N 排查此线路上的不良器件 Y 排除小料损坏后 更换J2402 量测上电时序图是否存在 短路现象 (可根据上电时序点测图 测量） Y 按短路故障进行维修 N 更换U201 返回目录 2 5 U201 1.3V 4 18 1.8V 1.8V 17 1.C599 二极体为 0.33V 1.2V 7 3.C599 电压为 3.8V-4.2V 2.9V 13 1.2V 5 1.2V 11 6 1.2V 3 4 2.95V 14 3.TP3010 电压为 3.8V-4.2V 1.TP3010 二极体为 0.42V 2018/12/4 第1页，共1页
